Comience por modelo PM, diámetro y anchura de rodillos para identificar sistemas de desgaste, repuestos portantes e hidráulicos, materiales y planos para cotización.

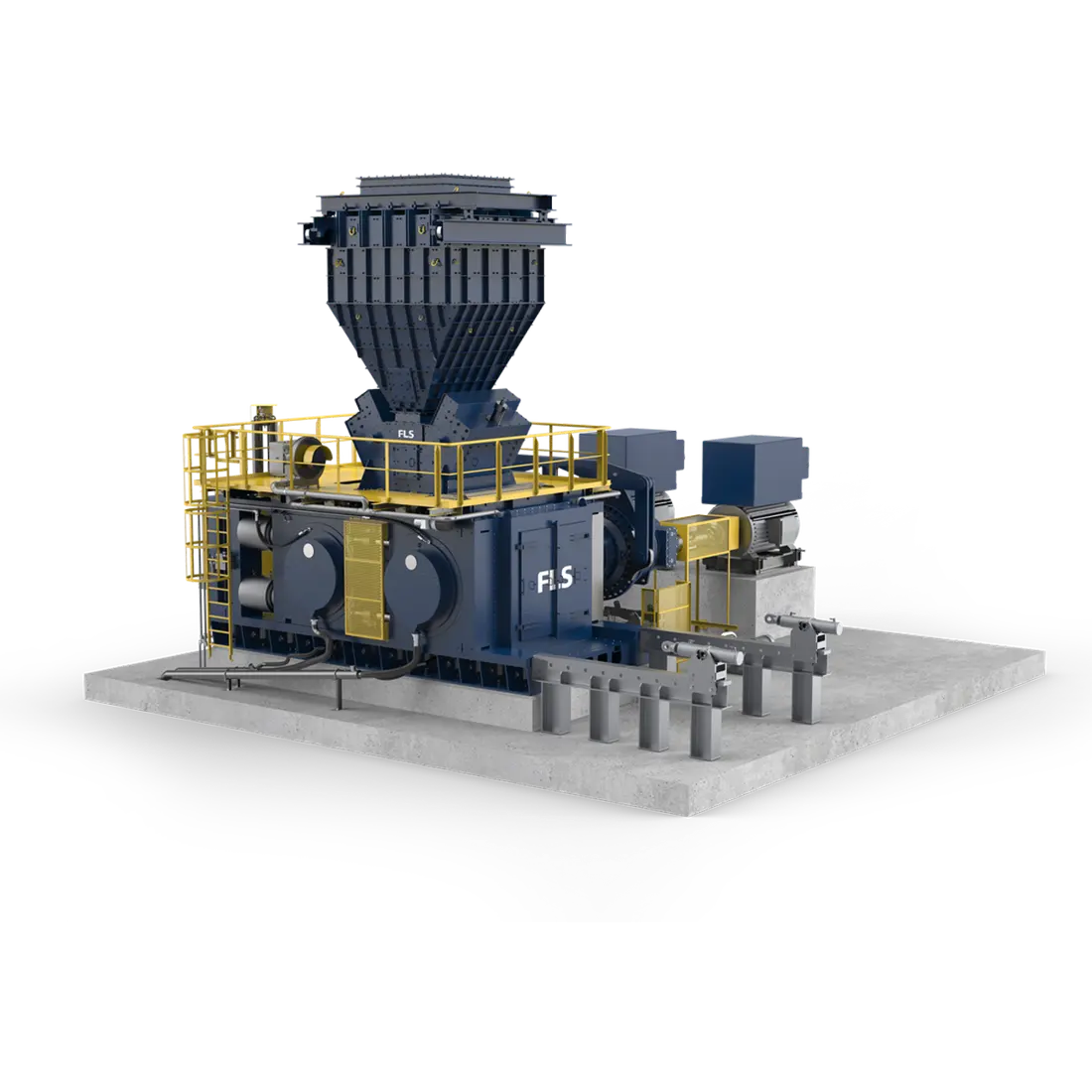

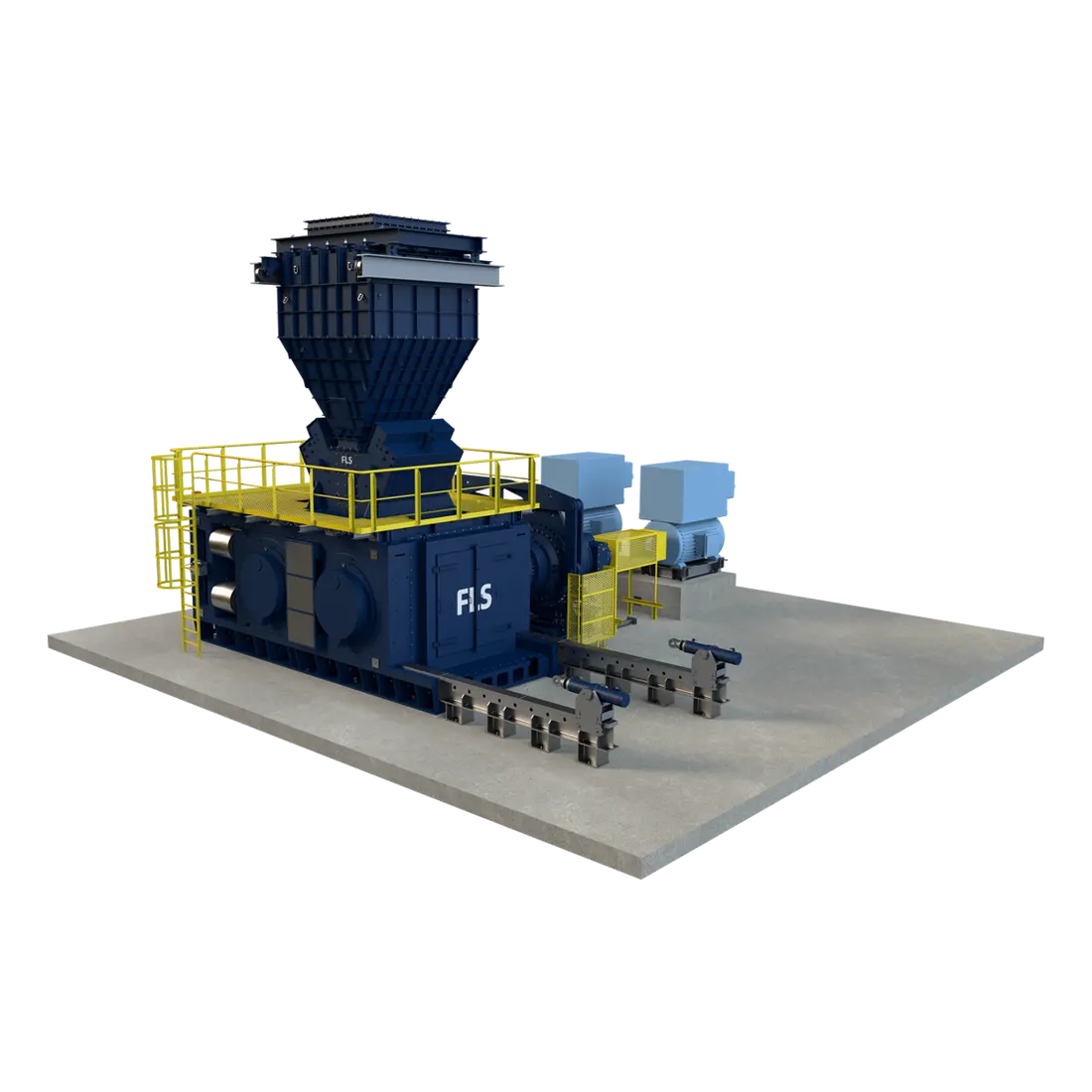

El folleto oficial FLS HPGR indica diámetro y anchura, fuerza de molienda, potencia de dos motores y dimensiones de PM0, PM1 y PM3 a PM10. Las funciones HPGR Pro se aplican a máquinas nuevas o proyectos Standard de actualización acordados.
Las dimensiones proceden del folleto oficial de actualizaciones FLS HPGR / HPGR Pro. Para superficies, rodamientos, hidráulica y accionamientos, compruebe también serie, posición fija/flotante y actualización.
| Model | Designación de tamaño | Diámetro × anchura del rodillo (mm) | Fuerza de molienda (kN) | Potencia del motor (kW) | Longitud × anchura × altura (mm) |
|---|---|---|---|---|---|
| PM0 | 9/7 | 950 × 650 | 2,700 | 2 × 220 | 3,240 × 1,860 × 3,800 |
| PM1 | 11/8 | 1,100 × 800 | 3,400 | 2 × 450 | 3,750 × 2,150 × 4,600 |
| PM3 | 14/8 | 1,400 × 800 | 4,300 | 2 × 500 | 3,735 × 2,164 × 5,400 |
| PM4 | 17/10 | 1,700 × 1,000 | 7,000 | 2 × 800 | 4,490 × 3,030 × 6,800 |
| PM5 | 20/10 | 2,000 × 1,000 | 8,600 | 2 × 1,600 | 5,950 × 3,000 × 7,500 |
| PM6 | 20/15 | 2,000 × 1,500 | 11,000 | 2 × 1,850 | 6,020 × 3,460 × 8,000 |
| PM7 | 20/17 | 2,000 × 1,650 | 13,500 | 2 × 2,500 | 6,550 × 3,640 × 8,800 |
| PM8 | 24/17 | 2,400 × 1,650 | 17,000 | 2 × 2,800 | 7,725 × 3,820 × 9,000 |
| PM9 | 26/18 | 2,600 × 1,750 | 20,000 | 2 × 3,400 | 8,500 × 4,150 × 9,700 |
| PM10 | 30/20 | 3,000 × 2,000 | 25,000 | 2 × 5,000 | 9,500 × 4,600 × 11,000 |

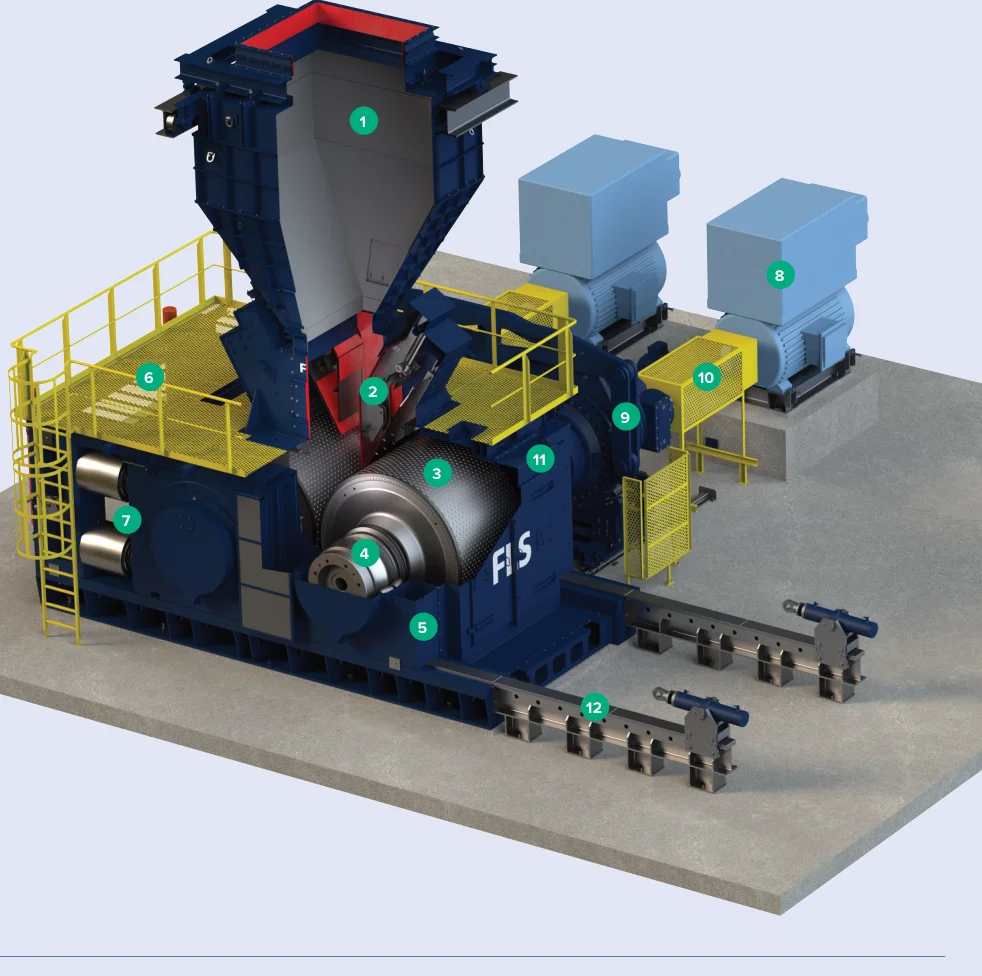

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Canaleta de alimentación (revestida) | Paso de alimentación sobre los rodillos | HPGR Standard |
| 2 | Compuerta de control de alimentación | Canaleta inferior de alimentación | HPGR Standard |
| 3 | Banda con espárragos | Superficie de trabajo de los rodillos de molienda | HPGR Standard |
| 4 | Eje del rodillo | Línea de centro de los rodillos de molienda | HPGR Standard |
| 5 | Bloque de rodamiento | Soportes en los extremos de los ejes de los rodillos | HPGR Standard |
| 6 | Plataforma de mantenimiento | Plataforma junto al conjunto de rodillos | HPGR Standard |
| 7 | Cilindros hidráulicos | Carga hidráulica junto al conjunto de rodillos | HPGR Standard |
| 8 | Motor principal de accionamiento | Extremo posterior de accionamiento | HPGR Standard |
| 9 | Reductores con conjunto de brazo de reacción | Entre los motores y los ejes de los rodillos | HPGR Standard |
| 10 | Eje cardán | Sección de accionamiento entre los reductores y los ejes de los rodillos | HPGR Standard |
| 11 | Cerramiento antipolvo con puertas de inspección | Cerramiento sobre los rodillos de molienda | HPGR Standard |
| 12 | Bastidor de extracción del rodillo | Carriles de extracción debajo de la máquina | HPGR Standard |
Centro, bordes, placas laterales y conductos de alimentación/descarga presentan distintos mecanismos de desgaste. Las fichas enlazan posiciones y materiales con páginas de componentes; la revisión final sigue el modelo PM y los planos.
Superficie de rodillo / bandaje de rodillo
Superficie principal de trabajo del lecho a alta presión. Compare diámetro, anchura, diseño superficial, bordes, perfil de desgaste y conexión al eje.
Ver página del componente →
Espárrago de carburo de tungsteno
Los espárragos insertados retienen una capa protectora autógena. Compare diámetro, longitud, cabeza, densidad de distribución, alojamientos y transiciones de borde.
Ver página del componente →
Bloque / protección de borde
Protegen los bordes y controlan su desgaste. Compare lado interior/exterior, posición circunferencial, ranuras de montaje, fijación y transición a la zona de espárragos.
Ver página del componente →
Placa lateral / placa lateral giratoria
Contienen material en los lados de la abertura bajo abrasión a alta presión. En placas giratorias HPGR Pro, revise también mecanismo de giro, holgura y sellos.
Revestimiento del conducto de alimentación
Soportan impacto de partículas gruesas y estabilizan la alimentación a la abertura. Compare posición, ángulo de caída, espesor, agujeros e interfaces de placas laterales.
Ver página del componente →
revestimiento de la canaleta de descarga
Soportan caída de tortas compactadas, impacto y desgaste por deslizamiento. Compare altura, punto de impacto, juntas de revestimiento, fijación y acceso de mantenimiento.
Ver página del componente →
rascador / limpiador
Retiran material adherido de rodillos o conductos. Compare perfil, precarga, holgura, dirección e interfaces del soporte.
Ver página del componente →
Revestimiento de bastidor de prensa / tolva
Protegen zonas de bastidor y tolva frente a impacto, compresión y deslizamiento. Compare forma, espesor, dirección de solape y montaje.
Ver página del componente →Distinga HPGR Standard / Pro, modelo PM, lado, rodillo fijo/flotante y estado de actualización. Las páginas de componentes solo publican referencias que coinciden.
Rodamiento principal & sello de rodamiento
Compare modelos PM y de rodamiento, extremo fijo/flotante, holgura, lubricación, sello y conexiones de temperatura.
Ver página del componente →
cilindro hidráulico & juego de sellos
Aplican carga a la abertura y mueven el rodillo flotante. Compare diámetro interior y de vástago, carrera, presión, muñones de montaje, ranuras y fluido.
Ver página del componente →Eje de rodillo & conjunto de rodillo
Incluyen rodillos fijo y flotante, ejes y conexiones. Compare muñones, asientos de rodamiento, interfaces, concentricidad, tratamiento térmico y ensayos no destructivos.
Envíe planos y referencias →
Caja de engranajes, acoplamiento & eje de accionamiento
Identifique cada lado del sistema de dos motores como conjunto. Compare potencia, relación, eje de salida, acoplamiento, límite de par y referencias de montaje.
Ver página del componente →Componentes de lubricación por aceite & filtración
Para rodamientos principales HPGR Pro lubricados por aceite, revise bombas, filtros, enfriadores, válvulas, tuberías, aceite y control.
Envíe planos y referencias →Conjunto limitador mecánico de desalineamiento
Conjunto HPGR Pro que limita el desalineamiento del rodillo flotante. Compare tamaño, lado, bloqueo, enlaces y conexiones de sensores.
Envíe planos y referencias →Compare primero modelo PM y tamaño, después diámetro, anchura, serie, superficie, posición fija/flotante y Standard / Pro.
FLS indica que los tamaños 4–10 admiten actualizaciones Pro. Cada modificación y pieza requiere comparar tamaño, serie, alcance y planos de modificación.
Sí. Envíe referencia, modelo PM, diámetro y anchura, posición, disposición superficial, fotos y material para establecer la correspondencia.
Proporcione modelo PM, Standard / Pro, serie, rodillo fijo/flotante y lado, superficie, planos o muestras, material y servicio. Facilitan identificación, evaluación de material, producción en fundiciones certificadas, control y entrega.
