Empiece por modelos estándar y dimensiones para identificar cruceta y revestimientos, ejes principales y repuestos motrices; después determine materiales, herramientas específicas y plano para consultar.
La gama actual FLS conserva TSUV, TS, NT y Gyratory Crusher Pro. La página cubre especificaciones, posiciones, materiales y herramientas relevantes para identificar repuestos.
Los datos de TSU y NT proceden de la tabla comparativa del sitio web actual de FLS. Las aberturas de alimentación, los diámetros de manto, las capacidades y potencias de KB Pro proceden de fichas oficiales individuales. Compare los requisitos finales con la placa, el número de serie y la configuración del proyecto.
| Serie / modelo | Tipo de equipo | Apertura de alimentación | Diámetro del manto | Capacidad (tph) | Potencia instalada (kW) |
|---|---|---|---|---|---|
| TSUV | Serie actual Top Service Ultra-Velocity | Compruebe para la especificación concreta | Compruebe para la especificación concreta | Up to 15,000 | Up to 1,500 |
| TSU 63 × 118 | Especificación Top Service en la comparación del sitio oficial | 63 in | 118 in | 10,000 | 1,200 |
| NT 60 × 113 | Especificación Fuller NT en la comparación del sitio oficial | 60 in | 113 in | 6,000 | 1,000 |
| KB 54-67 Pro | Trituradora giratoria Pro | 1,370 mm | 1,700 mm | 4,300 | 500 |
| KB 54-75 Pro | Trituradora giratoria Pro | 1,370 mm | 1,900 mm | 5,300 | 650 |
| KB 63-80 Pro | Trituradora giratoria Pro | 1,600 mm | 2,030 mm | 6,000 | 750 |
| KB 63-89 Pro | Trituradora giratoria Pro | 1,600 mm | 2,260 mm | 8,500 | 1,000 |
| KB 63-130 Pro | Trituradora giratoria Pro | 1,600 mm | 3,300 mm | 14,500 | 1,500 |

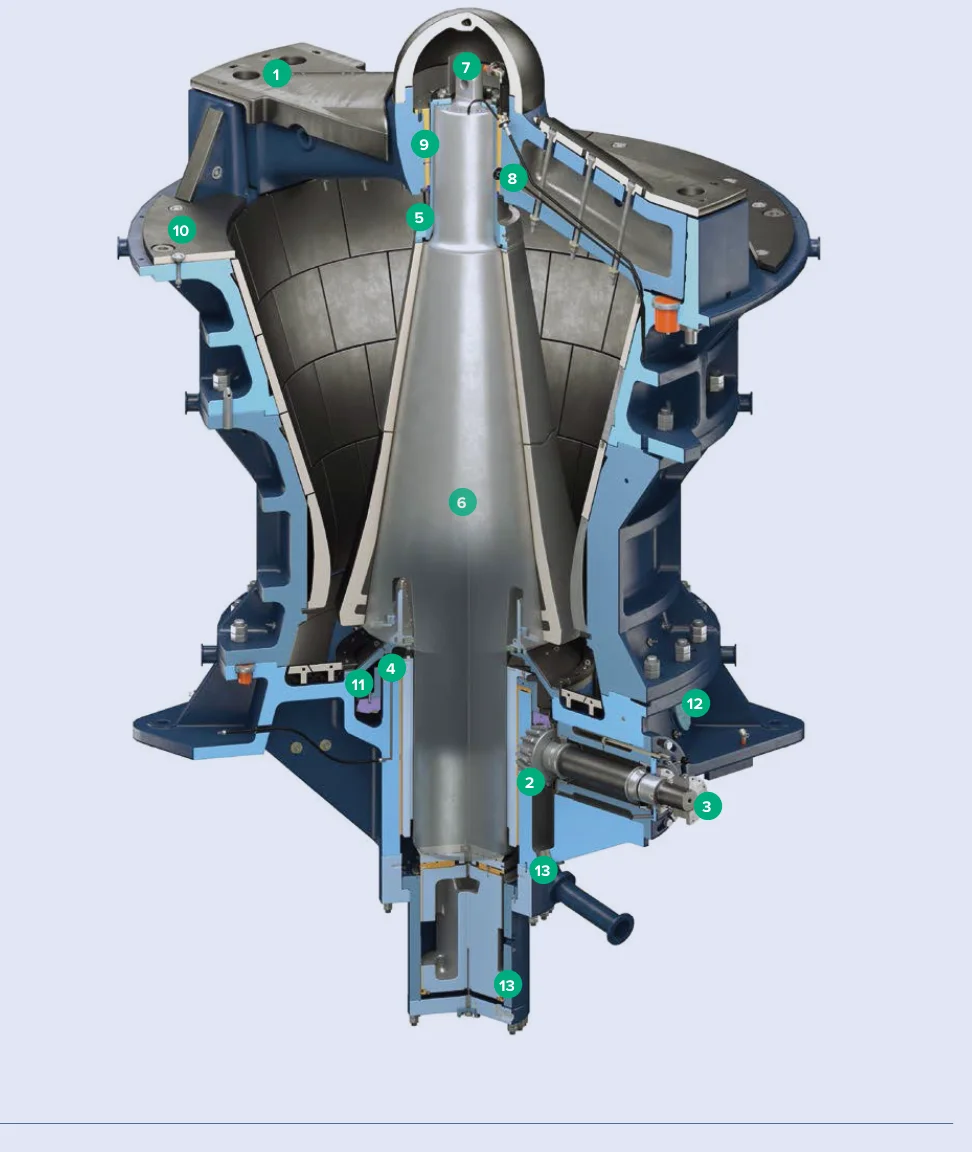

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Cruceta de tipo barra | Cruceta superior | TSUV |
| 2 | Engranajes cónicos de dientes espirales | Conjunto de accionamiento inferior | TSUV |
| 3 | Conjunto del contraeje | Entrada de accionamiento junto a la carcasa inferior | TSUV |
| 4 | Excéntrica y pistón hidráulico con mantenimiento desde arriba | Conjunto de soporte alrededor de la parte inferior del eje principal | TSUV |
| 5 | Diseño del eje principal sin rosca | Parte superior del eje principal | TSUV |
| 6 | Eje principal integral de una pieza | Eje vertical central | TSUV |
| 7 | Argolla de izado del eje principal integral | Parte superior del eje principal | TSUV |
| 8 | Lubricación con grasa de la cruceta | Soporte de la cruceta superior | TSUV |
| 9 | Casquillo de bronce de la cruceta | Soporte del eje principal en la cruceta | TSUV |
| 10 | Placas de desgaste de la carcasa superior | Dentro de la carcasa superior | TSUV |
| 11 | Cámara presurizada del sello antipolvo | Zona inferior del sello antipolvo | TSUV |
| 12 | Mirillas de la carcasa inferior | Laterales de la carcasa inferior | TSUV |
| 13 | Aceite lubricante y aceite hidráulico | Característica del sistema de aceite indicada en la parte inferior del original | TSUV |
Empiece por protección de cruceta, cóncavos, mantos y camisas de eje principal; revise después protección de apoyo, carcasa, cubo y alimentación. Cada ficha enlaza a piezas y materiales.
tapa de la cruceta, placa protectora & revestimiento del brazo de la cruceta
Sobre la alimentación soportan impacto de roca grande, desgaste deslizante y caída desigual. Compruebe cruceta, brazos, perfiles, taladros, espesor y dirección de alimentación.
Ver detalles de la pieza →
Concaves
Los cóncavos se montan por segmentos alrededor de la carcasa superior y forman la cámara junto con el manto. Compruebe el perfil de la cámara, el número de niveles, la segmentación, los anillos de apoyo, la holgura para el material de respaldo y el perfil de desgaste de cada nivel.
Ver detalles de la pieza →
Mantle
El manto cubre el cono del eje principal y acompaña su movimiento giratorio frente a los cóncavos. Compare perfiles, tuerca, respaldo, abertura cerrada y zonas de desgaste.
Ver detalles de la pieza →
manguito del eje principal
La pieza protectora independiente rodea el eje; no es el conjunto de eje principal. Compare diámetro, longitud de ajuste, pared, posición y montaje/desmontaje.
Ver detalles de la pieza →
revestimiento antidesgaste inferior de la cruceta
Protegen la parte inferior de cruceta o apoyos de rebote y desgaste. Compare lado, perfil, taladros, holguras y protectores adyacentes.
Ver detalles de la pieza →
placa antidesgaste de la carcasa superior
Protegen superficies estructurales superiores de caída, rebote y abrasión local. Compare nivel, referencias de placas, solape, espesor y fijación.
Ver detalles de la pieza →
Revestimiento del cubo
Protegen cubo y estructuras adyacentes de impacto y material acumulado. Compare zona, curvatura, taladros, juntas y acceso de mantenimiento.
Ver detalles de la pieza →
Revestimiento del brazo del eje de piñón
Protegen carcasa o brazos cerca del eje de piñón y descarga. Compare lado, montaje, holgura de interferencia, espesor y taladros.
Ver detalles de la pieza →
Cortina antiproyecciones
En alimentación o protección relacionada contienen proyecciones y protegen estructuras. Compare posición, diseño flexible/rígido, dimensiones y fijaciones.
Ver detalles de la pieza →Identifique ejes principales separados de camisas protectoras. Compare repuestos motrices, portantes e hidráulicos por serie, modelo completo, lado, revisión e interfaces.
Conjunto de eje principal

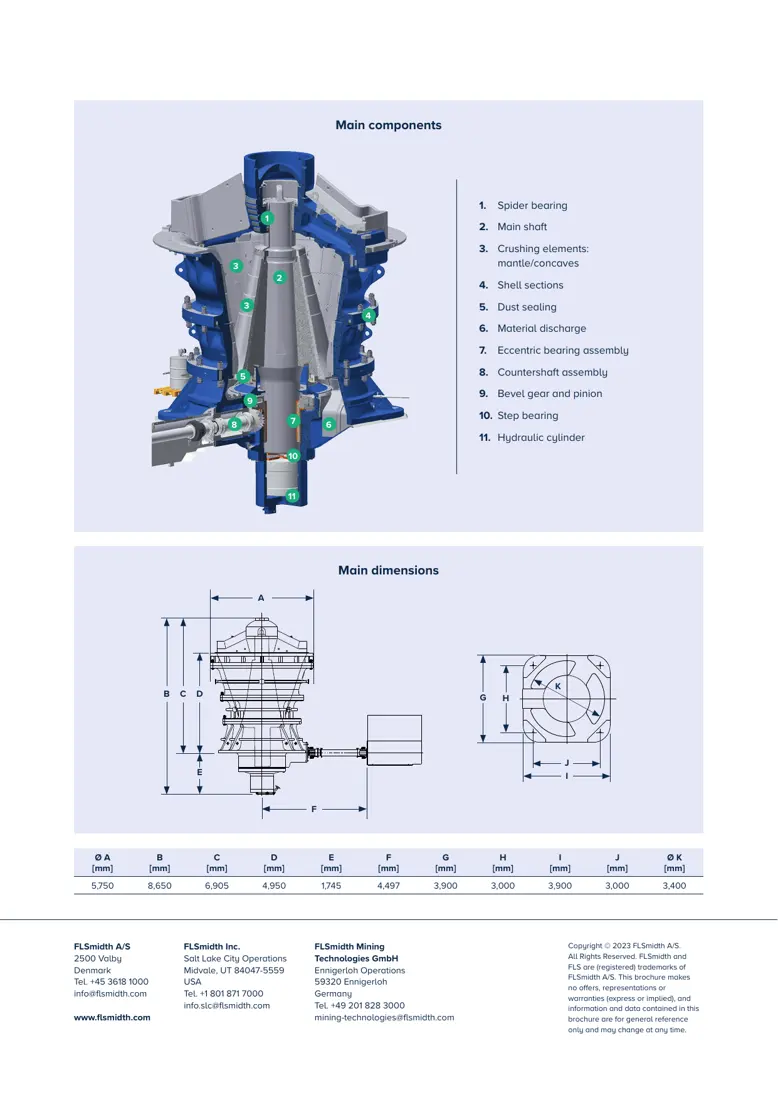

Posición 2 del plano oficial FLS KB Pro. Incluye eje principal y relaciones del conjunto; distíngalo de la camisa protectora independiente.
Ver detalles de la pieza →
Conjunto de rodamiento excéntrico
Posición 7 del plano oficial FLS KB Pro. Compare excentricidad, giro, ajustes interiores/exteriores, apoyos, lubricación y orientación superior/inferior.
Ver detalles de la pieza →
Casquillo de cruceta & sello de aceite
Soportan la parte superior del eje y conservan lubricación. Compare apoyo, diámetro, casquillo interior/exterior, brida, ranuras, labios y lubricante.
Ver detalles de la pieza →
Conjunto de contraeje / eje de piñón
Posición 8 del plano oficial FLS KB Pro. Compare eje, asientos, interfaces de engranaje, giro, sellos, tapas y acoplamiento.
Ver detalles de la pieza →Engranaje cónico & piñón
Posición 9 del plano oficial FLS KB Pro. Compare módulo, dientes, presión, hélice, distancia, juego y contacto como pareja compatible.
Ver detalles de la pieza →
componentes del apoyo axial
Posición 10 del plano oficial FLS KB Pro. Compare apilado, diámetros de contacto, película de aceite, caras de empuje y ajuste hidráulico.
Ver detalles de la pieza →
Cilindro hidráulico & conjunto de ajuste
Posición 11 del plano oficial FLS KB Pro. Compare diámetro, carrera, presión, casquillos, ranuras, tuberías y controles.
Ver detalles de la pieza →
sistema de sellado antipolvo
Posición 5 del plano oficial FLS KB Pro. Compare anillos, presión diferencial o purga, ranuras, contacto y anillos antipolvo asociados.
Ver detalles de la pieza →Distinga TSUV, TS/TSU, NT o KB Pro; compare especificación completa, serie, alimentación, diámetro de manto, plano de conjunto y revisión.
No. El eje es una pieza portante principal; la camisa es independiente y lo rodea. Compare planos, dimensiones y materiales por separado.
Sí. Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza, junto con el modelo completo, el plano de conjunto del equipo, la posición de montaje y los datos de la pieza usada. Estos permiten comparar conjuntamente las referencias cruzadas de piezas y las interfaces de las herramientas de mantenimiento.
Facilite la serie y el modelo completo, el número de serie, planos o muestras, fotografías de la pieza usada, material y condiciones de servicio. Los usamos para identificar piezas, evaluar materiales, adecuar los requisitos de fabricación, controlar la calidad y entregar componentes terminados.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.
