Las trituradoras giratorias se utilizan comúnmente para la trituración primaria en minas subterráneas y a cielo abierto grandes y muy grandes. El conjunto excéntrico hace girar el eje principal y el cabezal de trituración, creando una cámara de trituración que cambia continuamente entre el manto y los cóncavos segmentados fijados dentro de la carcasa superior. Las piezas de desgaste y repuesto incluyen el manto y los cóncavos, así como la protección de la araña, los pares deslizantes de aleación de cobre, el sistema hidráulico de posición del eje principal, el par de engranajes, los cojinetes, los sellos y los revestimientos de protección de la carcasa.
Conjuntos centrales 5 · Piezas individuales 36

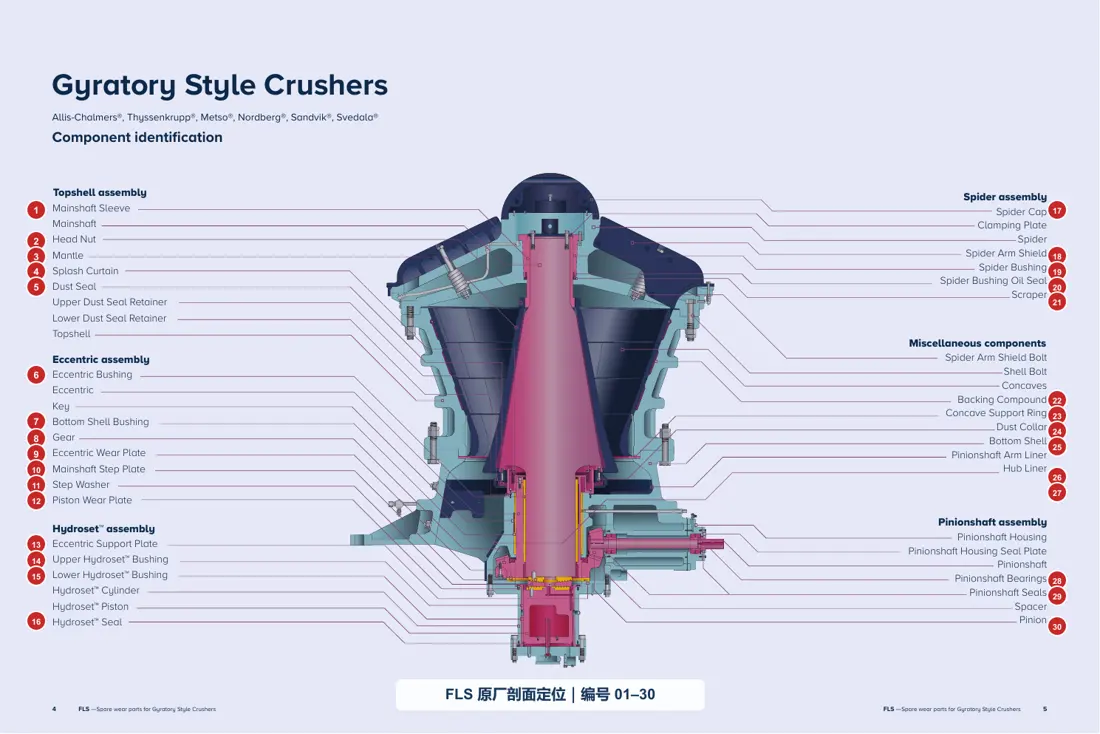

Identificación de piezas y detalles técnicos
Cada imagen combina el nombre de la pieza, el material, la posición de instalación y la clasificación de mantenimiento. Seleccione una pieza para abrir su página general de repuestos.
Conjuntos centrales
Componentes y conjuntos principales

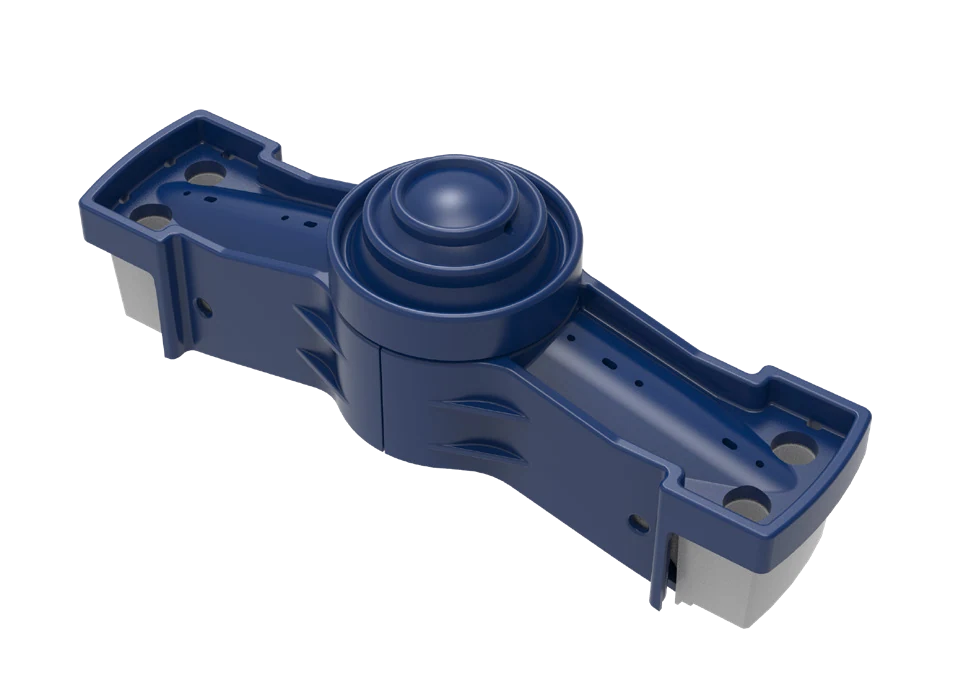

Asambleas principalesconjunto de la cruceta
El cuerpo de la araña, la tapa de la araña, los protectores del brazo de la araña, el casquillo de la araña y los sellos forman un conjunto que se debe comprobar con el modelo de la máquina y el plano de ensamblaje.

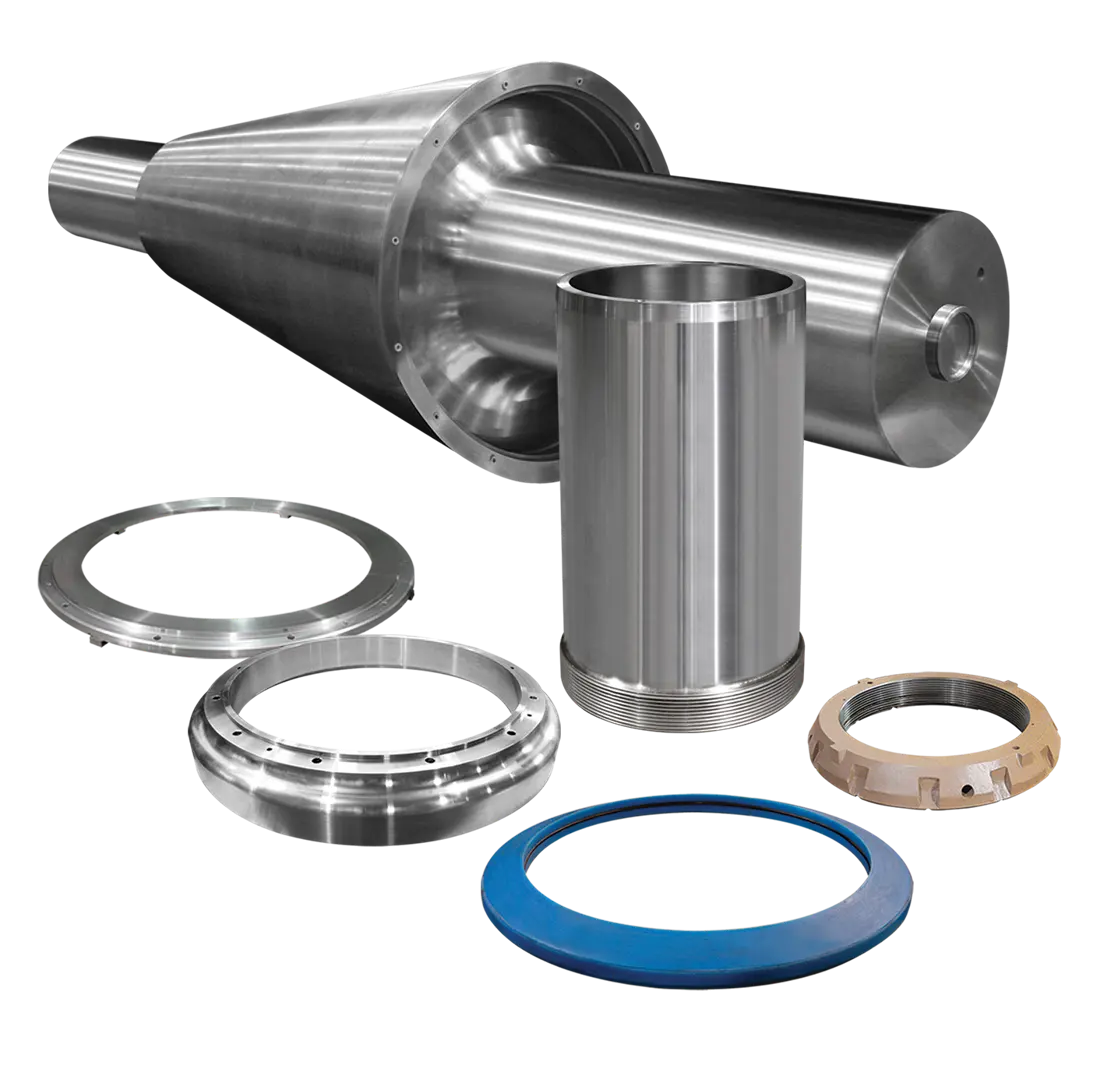

Asambleas principalesConjunto de eje principal
El eje principal, el manguito del eje principal, la tuerca de cabeza, el manto y las piezas montadas asociadas se identifican por su relación de montaje.

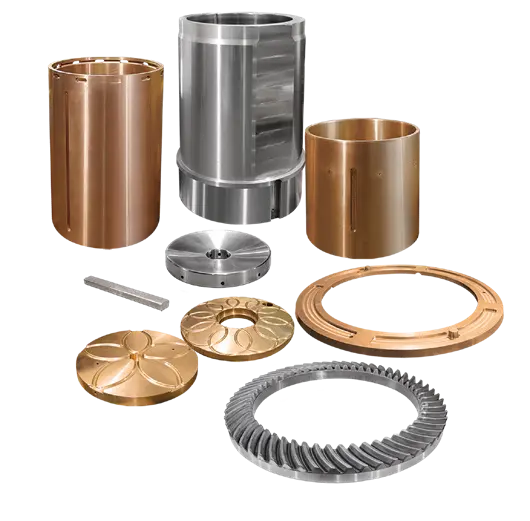

Asambleas principalesConjunto de excéntrica
La excéntrica, el casquillo excéntrico, la corona dentada y las piezas de desgaste axial forman el sistema de accionamiento giratorio.

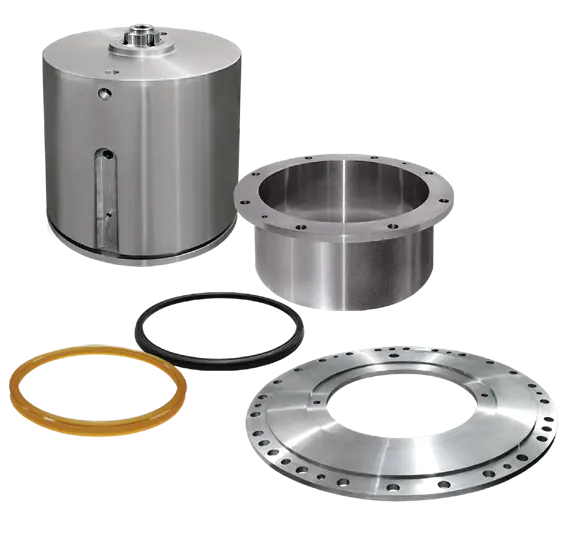

Asambleas principalesConjunto Hydroset
El cilindro hidráulico, el pistón, los casquillos superior e inferior, los sellos y los componentes de empuje controlan la posición axial del eje principal.

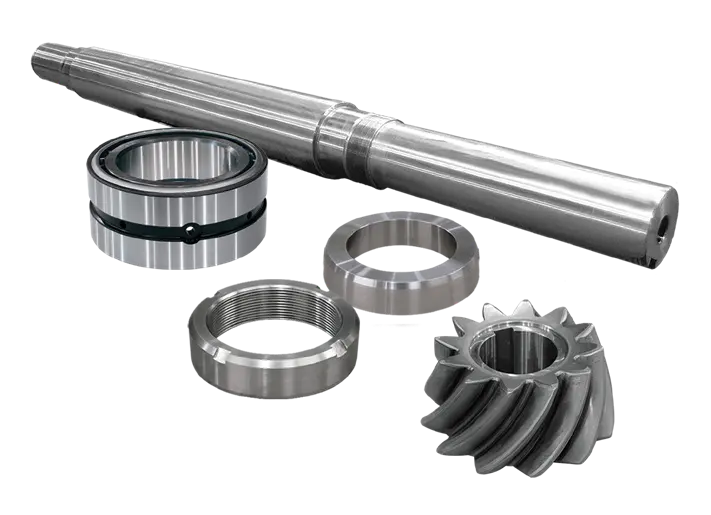

Asambleas principalesConjunto de eje del piñón
El eje del piñón, los cojinetes, los sellos, la carcasa y el piñón se identifican como un conjunto de transmisión coincidente.
Partes individuales
Piezas individuales y de mantenimiento
01
Spider
- Posición de instalación
- Se extiende por la abertura de alimentación en la parte superior de la máquina y sostiene el extremo superior del eje principal.
- Función principal
- Resiste el impacto de alimentación mientras guía y sostiene el extremo superior del eje principal.
03
Mantle
- Opciones de material
- Aceros fundidos austeníticos al manganeso como Mn18Cr2 y Mn22Cr2; opciones validadas con compuestos reforzados cuando corresponda
- Instalación y función
- Superficie de trituración móvil en el exterior del cabezal de trituración
- Categoría de mantenimiento
- Piezas clave de desgaste
06
casquillo excéntrico
- Opciones de material
- Bronce para rodamientos, como C93200 y C93800, o aleación de cobre fundida centrífuga especificada por OEM.
- Instalación y función
- Par deslizante de alta presión de rodamiento dentro del conjunto excéntrico
- Categoría de mantenimiento
- Pieza de desgaste crítico
04
Mainshaft
- Posición de instalación
- Eje central a través del cabezal triturador, accionamiento excéntrico y sistema de soporte hidráulico.
- Función principal
- Soporta el cabezal triturador y el manto y transmite la carga giratoria.
18
Protector de brazo de cruceta
- Opciones de material
- Acero con alto contenido de manganeso, acero fundido martensítico resistente al desgaste o placa de desgaste 360–500 HB
- Instalación y función
- Parte superior y laterales de los brazos de araña.
- Categoría de mantenimiento
- Parte de protección del núcleo
17
Tapa de la cruceta
- Opciones de material
- Acero fundido de alta resistencia, acero con alto contenido de manganeso o opción de acero fundido resistente a impactos 200–250 HB
- Instalación y función
- Centro superior de la araña, resistiendo el impacto directo de rocas grandes.
- Categoría de mantenimiento
- Parte de desgaste superior
19
Casquillo de cruceta
- Opciones de material
- Bronce de estaño con plomo, como C93200 o bronce para rodamientos especificado por OEM
- Instalación y función
- Orificio central de la araña, que guía y sostiene el extremo superior del eje principal
- Categoría de mantenimiento
- Pieza crítica de desgaste deslizante

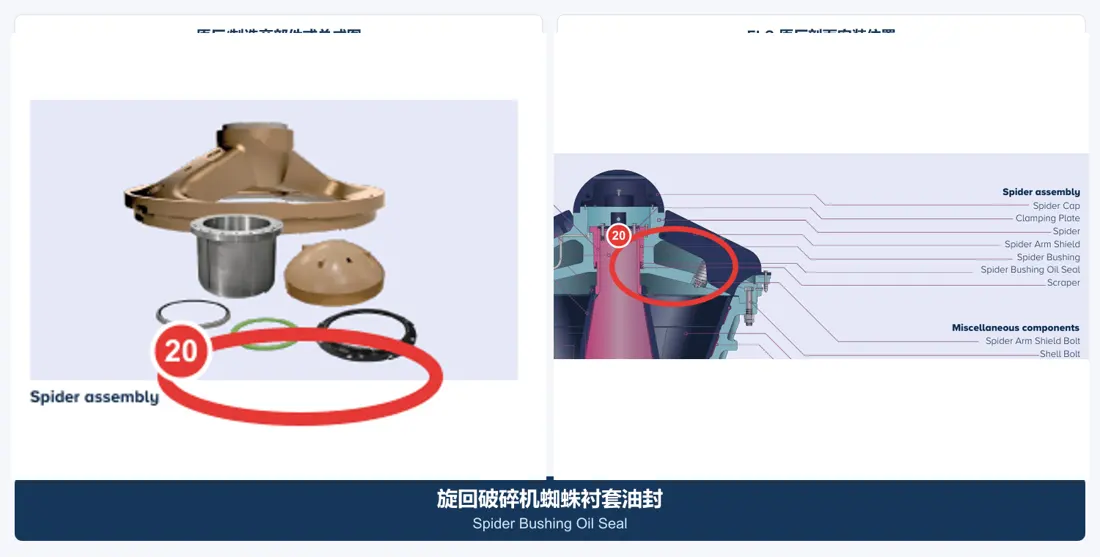

20
Sello de aceite del casquillo de la cruceta
- Opciones de material
- Sello compuesto NBR, HNBR, FKM o PTFE
- Instalación y función
- Límite de la cavidad de lubricación del casquillo de araña
- Categoría de mantenimiento
- Sello reemplazable

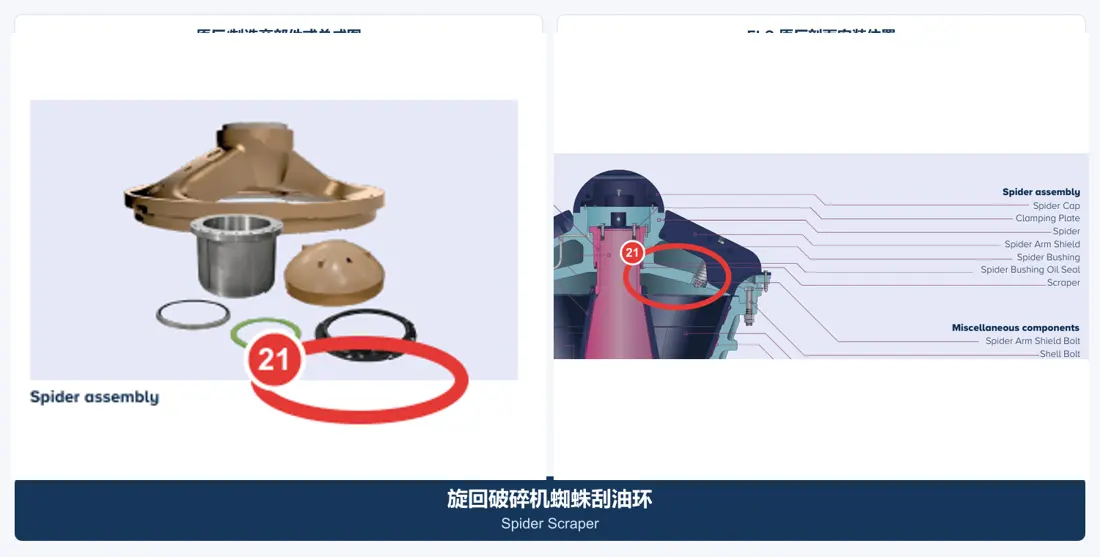

21
Scraper
- Opciones de material
- Aleación de cobre resistente al desgaste, acero templado y revenido o polímero resistente al aceite, según la construcción OEM
- Instalación y función
- Cerca del casquillo de araña, eliminando contaminantes y controlando la película de aceite lubricante.
- Categoría de mantenimiento
- Pieza reemplazable para raspado de aceite

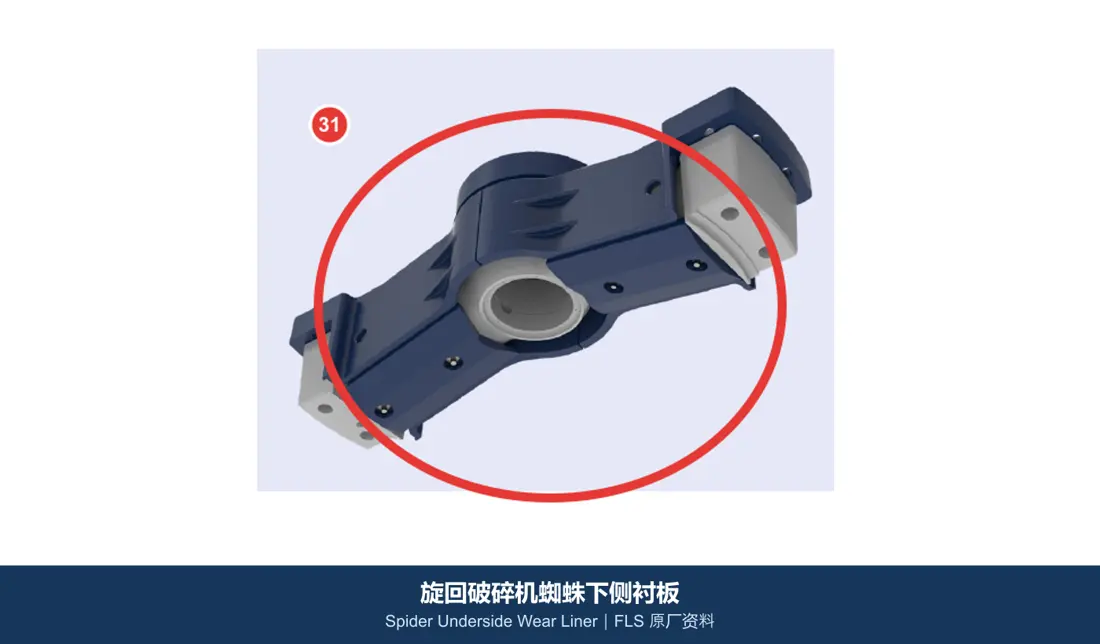

31
revestimiento antidesgaste inferior de la cruceta
- Opciones de material
- Acero con alto contenido de manganeso, acero fundido martensítico resistente al desgaste o placa de desgaste templada y revenida
- Instalación y función
- Parte inferior de la araña para condiciones de alimentación que cubre la araña y de alta abrasividad
- Categoría de mantenimiento
- Pieza de desgaste adicional
22
Concaves
- Opciones de material
- Aceros con alto contenido de manganeso como Mn18Cr2 y Mn22Cr2; Opciones compuestas aprobadas por OEM/MMC para tareas específicas
- Instalación y función
- Superficies de trituración fijas segmentadas dentro de la carcasa superior.
- Categoría de mantenimiento
- Piezas clave de desgaste

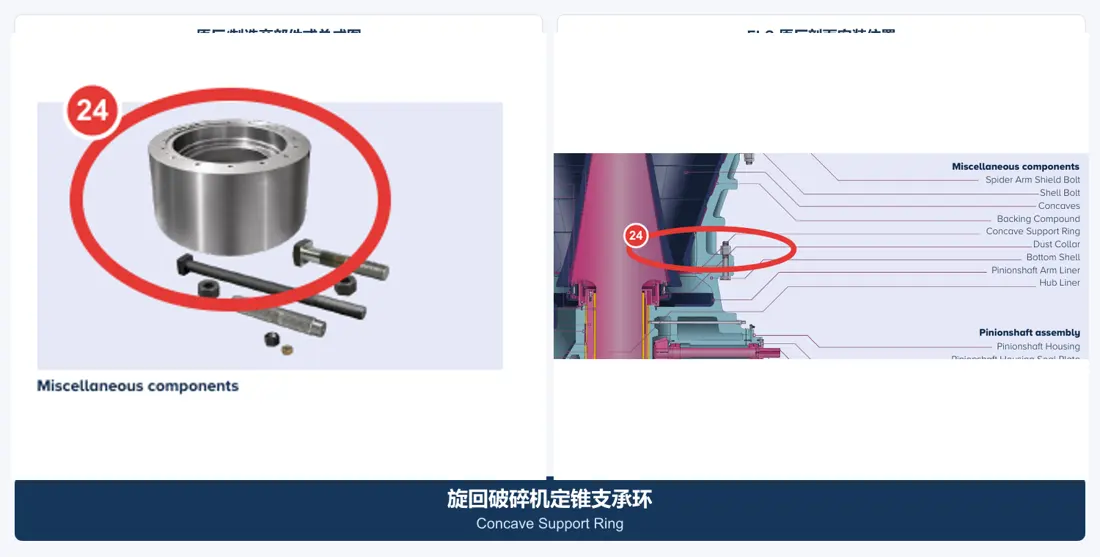

24
Anillo de apoyo del cóncavo
- Opciones de material
- Acero fundido de alta resistencia, acero forjado o acero aleado templado y revenido, según planos OEM
- Instalación y función
- Debajo de los cóncavos, transmitiendo cargas del revestimiento y manteniendo la posición de la cámara.
- Categoría de mantenimiento
- Pieza de desgaste que soporta carga
01
manguito del eje principal
- Opciones de material
- Aceros aleados templados y revenidos como 42CrMo/4140 o 34CrNiMo6, según planos OEM
- Instalación y función
- Manguito reemplazable en el eje principal superior, que protege el eje y las superficies roscadas o de montaje
- Categoría de mantenimiento
- Pieza de protección reemplazable
10
placa de apoyo del eje principal
- Opciones de material
- Aleación de cobre de alta resistencia, aleación de cobre con respaldo de acero o material de empuje especificado por OEM
- Instalación y función
- Superficie de carga axial en la parte inferior del eje principal
- Categoría de mantenimiento
- Pieza de desgaste de empuje
02
Tuerca de la cabeza
- Opciones de material
- Acero aleado templado y revenido o acero fundido, según planos OEM
- Instalación y función
- Asegura el manto y transmite la precarga.
- Categoría de mantenimiento
- Pieza de repuesto de mantenimiento

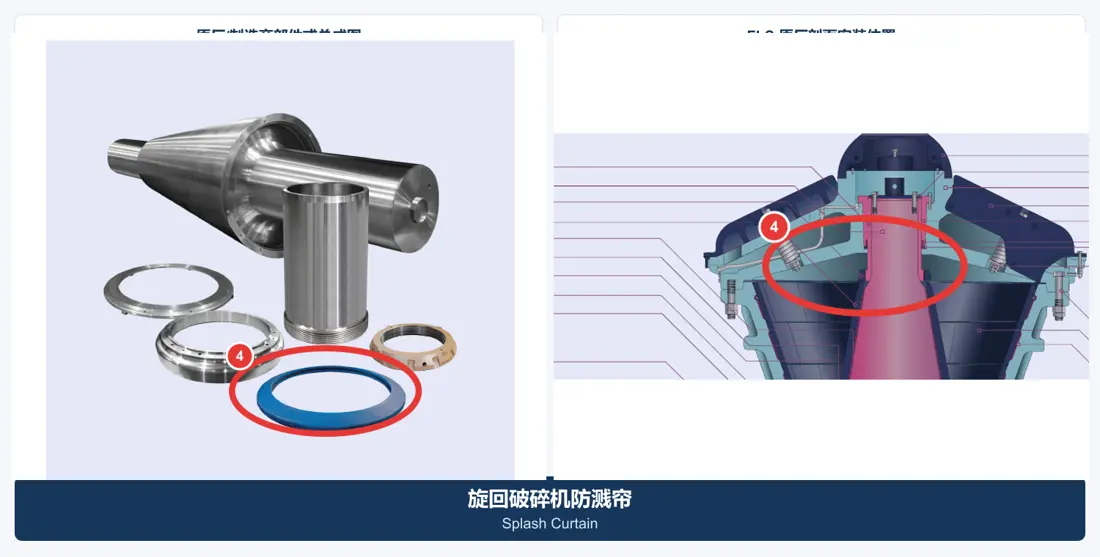

04
Cortina antiproyecciones
- Opciones de material
- Caucho resistente al aceite, poliuretano, elastómero reforzado o material compuesto OEM
- Instalación y función
- Área del eje principal/carcasa superior, fragmentos de bloqueo, salpicaduras de lodo y polvo
- Categoría de mantenimiento
- Pieza de protección de sello reemplazable
05
sello antipolvo
- Opciones de material
- Elastómero especificado NBR, HNBR, PU, FKM o OEM
- Instalación y función
- Interfaz de polvo entre el eje principal y la carcasa superior, protegiendo la zona de lubricación
- Categoría de mantenimiento
- Sello reemplazable
07
casquillo de la carcasa inferior
- Opciones de material
- Bronce con alto contenido de plomo/estaño, bronce de aluminio o aleación de cobre para rodamientos especificada por OEM
- Instalación y función
- Orificio central de la carcasa inferior, que soporta el sistema excéntrico y del eje principal
- Categoría de mantenimiento
- Pieza de desgaste crítico
08
Gear
- Opciones de material
- Acero 42CrMo/50CrMo4 templado y revenido o acero carburizado como 18CrNiMo7-6, según el diseño de par emparejado
- Instalación y función
- Alrededor del conjunto excéntrico, engranando con el piñón.
- Categoría de mantenimiento
- Parte de unidad crítica
09
placa antidesgaste del excéntrico
- Opciones de material
- Material de soporte compuesto de bronce al aluminio, bronce al manganeso, bronce al estaño o con soporte de acero
- Instalación y función
- Superficie de contacto axial del conjunto excéntrico.
- Categoría de mantenimiento
- Pieza de desgaste axial
11
Arandela de apoyo
- Opciones de material
- Aleación de cobre de alta resistencia o material de cojinete de empuje especificado por OEM
- Instalación y función
- Entre la placa de paso y la placa de desgaste del pistón
- Categoría de mantenimiento
- Pieza de desgaste de empuje
12
Placa de desgaste del pistón
- Opciones de material
- Aleación de cobre de alta resistencia, bronce de aluminio o material compuesto con respaldo de acero
- Instalación y función
- Por encima del pistón hidráulico, que soporta la carga axial del sistema del eje principal
- Categoría de mantenimiento
- Pieza de desgaste de empuje

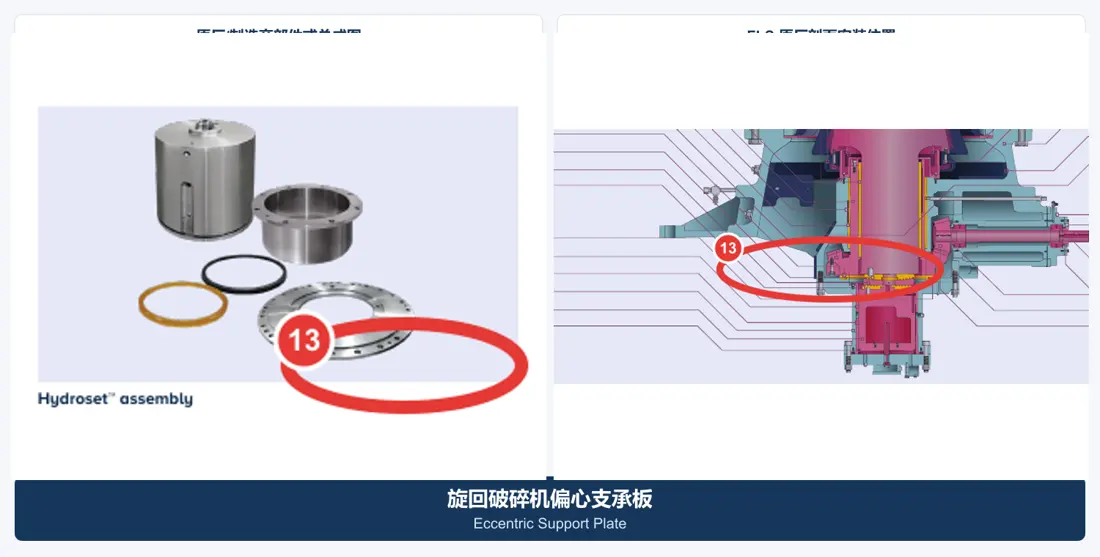

13
Placa de soporte del excéntrico
- Opciones de material
- Aleación de cobre de alta resistencia, construcción compuesta de aleación de acero/cobre o material especificado OEM
- Instalación y función
- Superficie de apoyo inferior del conjunto excéntrico
- Categoría de mantenimiento
- Pieza de desgaste axial

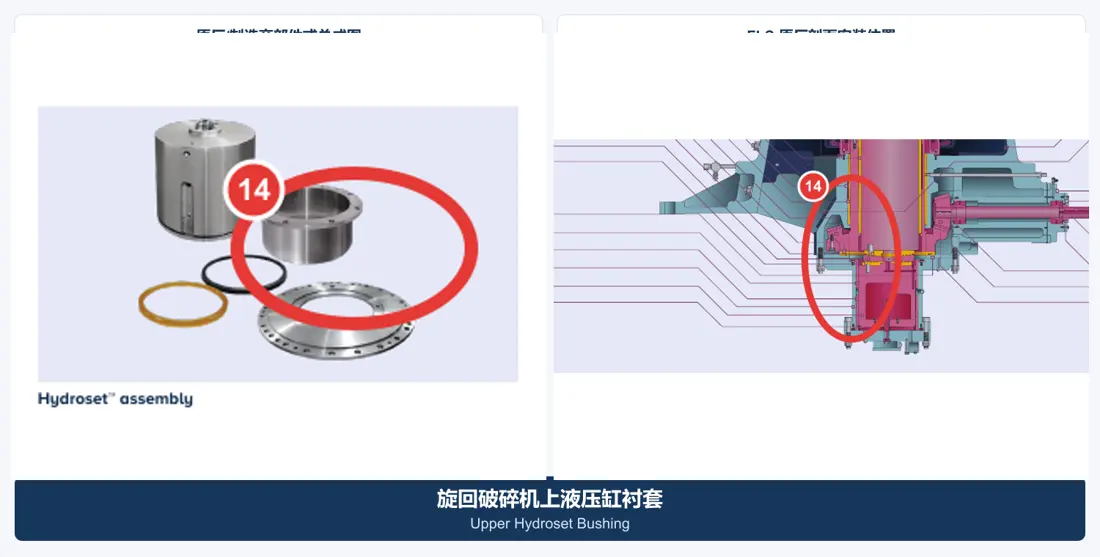

14
Casquillo superior Hydroset
- Opciones de material
- Bronce para cojinetes fundido centrífugamente o aleación de cobre especificada por OEM
- Instalación y función
- Guía superior en el sistema hidráulico de posición del eje principal.
- Categoría de mantenimiento
- Pieza de desgaste deslizante

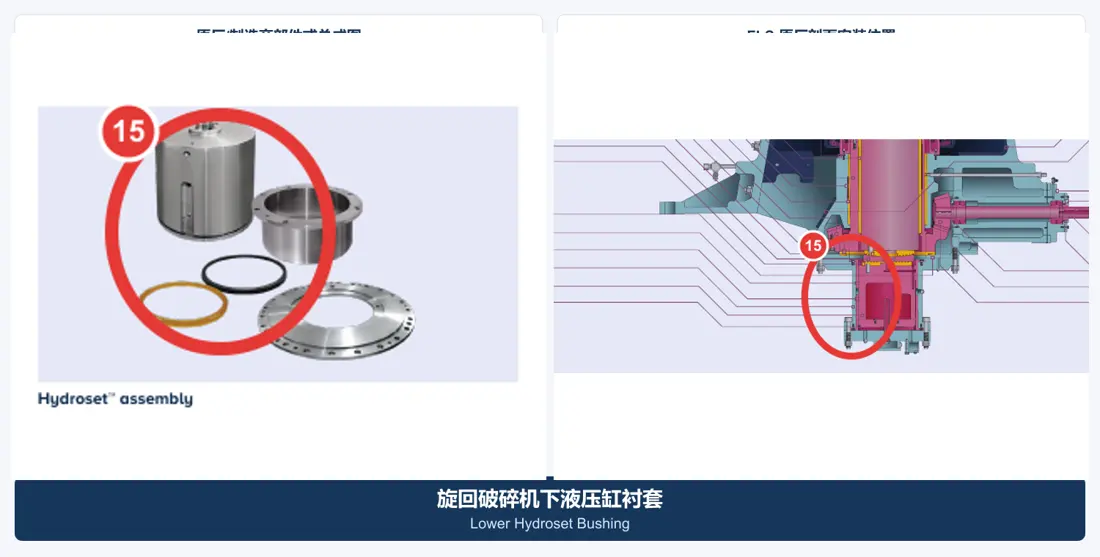

15
Casquillo inferior Hydroset
- Opciones de material
- Bronce para cojinetes fundido centrífugamente o aleación de cobre especificada por OEM
- Instalación y función
- Guía inferior y superficie de apoyo en el cilindro hidráulico.
- Categoría de mantenimiento
- Pieza de desgaste deslizante
16
Sello Hydroset
- Opciones de material
- Sello compuesto PU, NBR, HNBR o PTFE, o kit de sello OEM
- Instalación y función
- Interfaz cilindro hidráulico/pistón, retención de presión y exclusión de contaminación
- Categoría de mantenimiento
- Sello reemplazado con frecuencia
23
Compuesto de respaldo
- Opciones de material
- Compuesto de elastómero epoxi sólido de dos componentes, 100%
- Instalación y función
- Llena el espacio entre los cóncavos o manto y sus cuerpos de soporte.
- Categoría de mantenimiento
- Consumible de instalación
25
Collar antipolvo
- Opciones de material
- Acero fundido, hierro dúctil, aleación de cobre o material compuesto resistente al desgaste especificado por OEM
- Instalación y función
- Interfaz de polvo de la carcasa inferior, que trabaja con el sello para mantener el polvo fuera de la zona de lubricación.
- Categoría de mantenimiento
- Pieza de desgaste para control de polvo

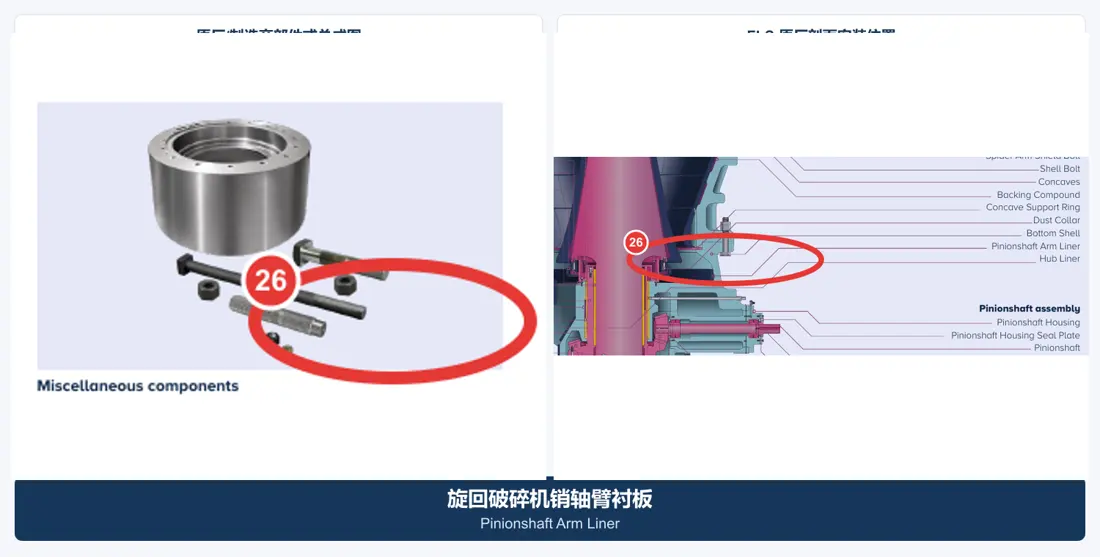

26
Revestimiento del brazo del eje de piñón
- Opciones de material
- Acero con alto contenido de manganeso, acero fundido resistente al desgaste o placa de desgaste templada y revenida 360–500 HB
- Instalación y función
- Cerca del brazo del eje del piñón de la carcasa inferior, protegiendo la carcasa del desgaste por caída de material
- Categoría de mantenimiento
- Parte de protección de la carcasa

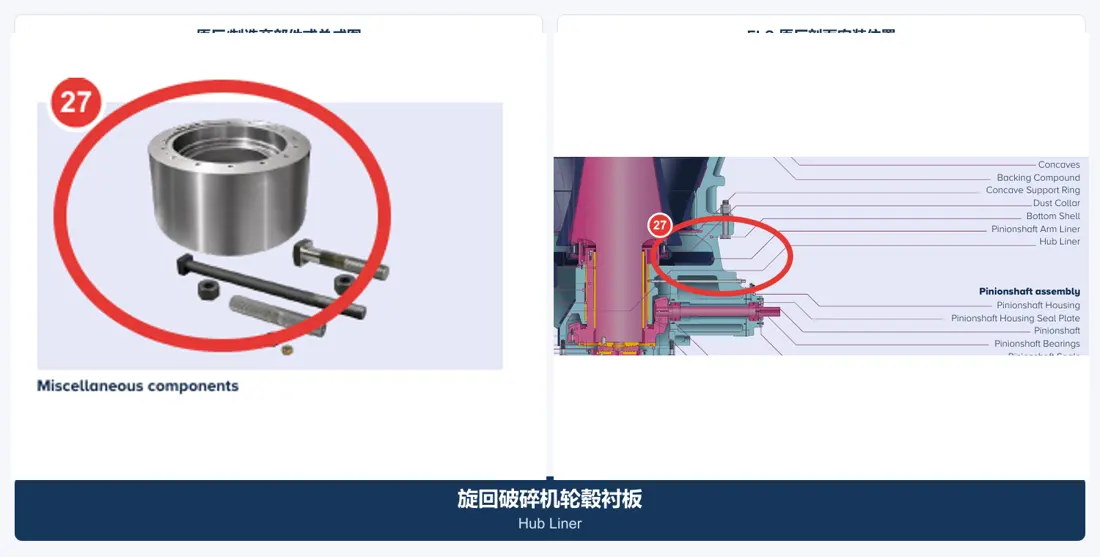

27
Revestimiento del cubo
- Opciones de material
- Acero con alto contenido de manganeso, acero fundido resistente al desgaste o placa de desgaste templada y revenida
- Instalación y función
- Área del buje de la carcasa inferior, que protege la estructura alrededor del conjunto excéntrico
- Categoría de mantenimiento
- Parte de protección de la carcasa

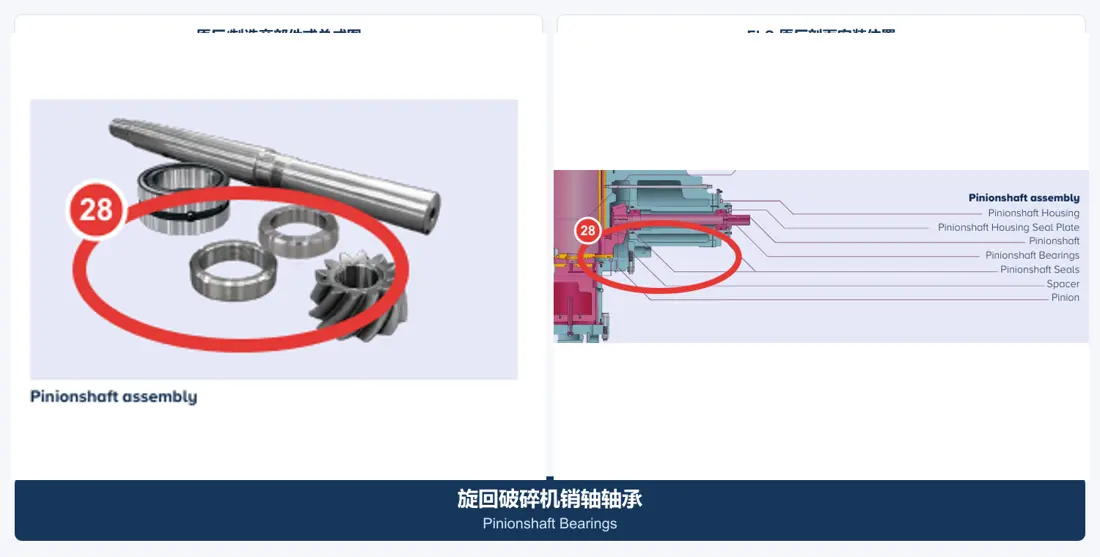

28
rodamientos del eje del piñón
- Opciones de material
- Limpie el acero del rodamiento 100Cr6/SAE 52100 y la jaula especificada por OEM.
- Instalación y función
- En ambos lados del eje del piñón, manteniendo la distancia entre centros del engranaje y la precisión de rotación
- Categoría de mantenimiento
- Pieza crítica del elemento rodante

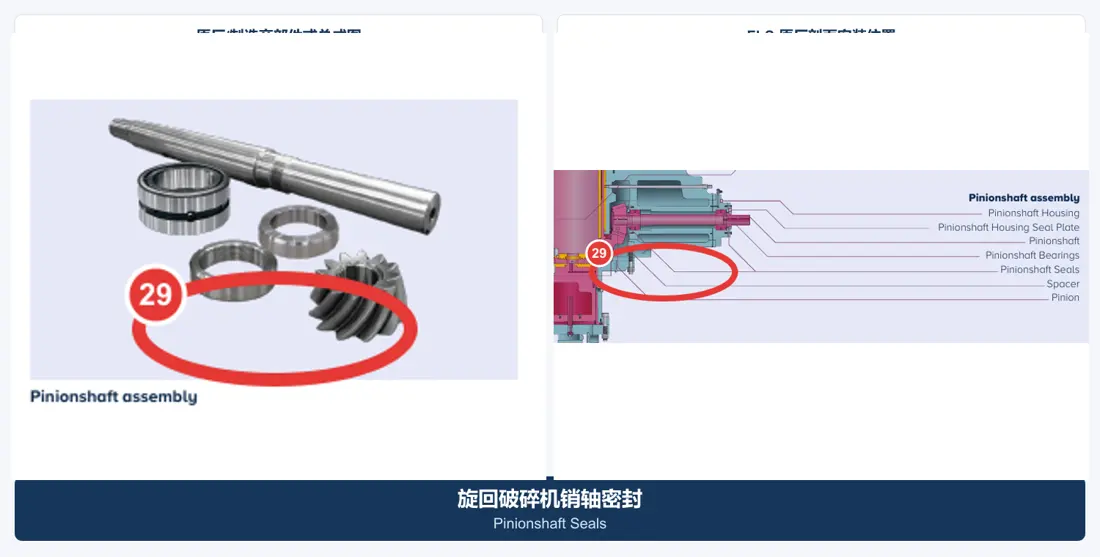

29
sellos del eje del piñón
- Opciones de material
- Sello compuesto NBR, HNBR, FKM o PTFE
- Instalación y función
- En ambos extremos de la carcasa del eje del piñón, reteniendo el lubricante y excluyendo el polvo.
- Categoría de mantenimiento
- Sello reemplazable

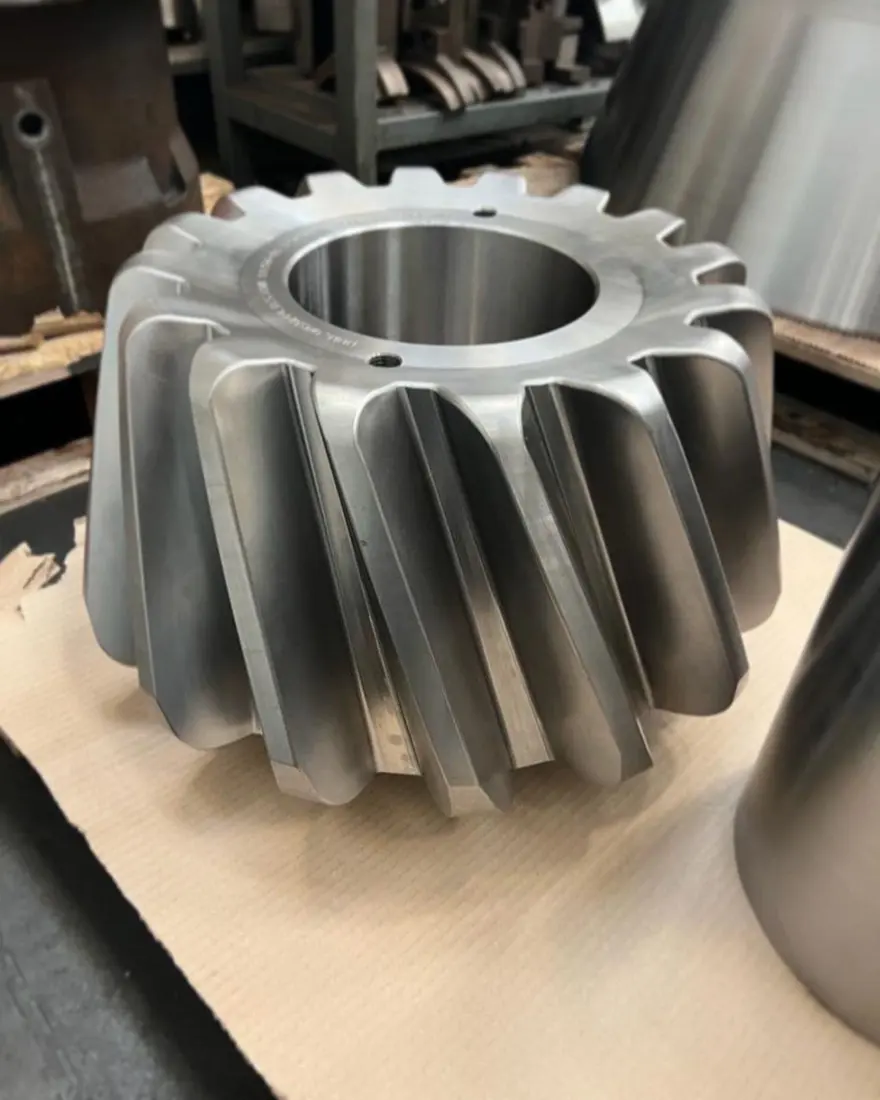

30
Pinion
- Opciones de material
- Aceros aleados carburizados o templados y revenidos como 18CrNiMo7-6, 20CrMnTi y 50CrMo4, según el diseño de par emparejado OEM
- Instalación y función
- Extremo interior del eje del piñón, engranando con la corona dentada para accionar el conjunto excéntrico
- Categoría de mantenimiento
- Parte de unidad crítica

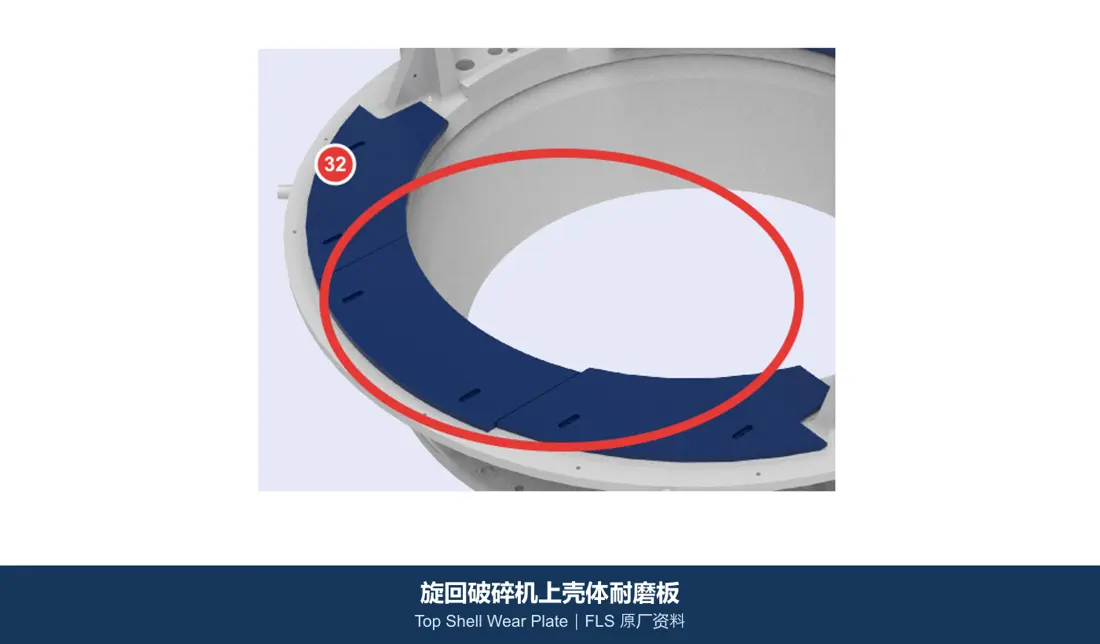

32
placa antidesgaste de la carcasa superior
- Opciones de material
- Acero con alto contenido de manganeso, acero fundido resistente al desgaste o placa de desgaste templada y revenida
- Instalación y función
- Alrededor de la abertura de alimentación de la cubierta superior, protegiendo la cubierta con segmentos ajustables
- Categoría de mantenimiento
- Pieza de desgaste adicional
33
Revestimiento de tolva de alimentación
- Opciones de material
- 400–500 HB placa de desgaste templada y revenida, placa compuesta bimetálica, compuesto cerámico o revestimiento de caucho
- Instalación y función
- Tolva de alimentación encima de la máquina principal, expuesta al impacto de la caída de rocas y al desgaste por deslizamiento
- Categoría de mantenimiento
- Pieza de desgaste externa
34
Revestimiento del conducto de alimentación
- Opciones de material
- 400–500 HB Placa de desgaste templada y revenida, placa compuesta con alto contenido de cromo y opción compuesta de caucho/cerámica
- Instalación y función
- Superficie interior del conducto de alimentación, que controla el flujo de material y protege la estructura de acero principal.
- Categoría de mantenimiento
- Pieza de desgaste externa
5. Límites de aceptación y desempeño del material
1. Los revestimientos de acero con alto contenido de manganeso no se aceptan únicamente por su dureza. También compruebe la composición química, el tratamiento térmico de la solución, los carburos en los límites de grano, la tenacidad al impacto, los defectos de fundición, el perfil y las superficies de montaje. El acero típico con alto contenido de manganeso comienza con una dureza relativamente baja, pero se endurece sustancialmente bajo impacto y compresión; El simple hecho de aumentar el contenido de manganeso sin un impacto suficiente no necesariamente prolonga la vida útil. 2. Los pares deslizantes de aleación de cobre deben aceptarse como un sistema combinado. Se requieren calidad del material, solidez de la fundición centrífuga, dureza, concentricidad, cilindricidad, ranuras de aceite, rugosidad de la superficie, interferencia y espacio libre de funcionamiento. No los compre con la descripción genérica "casquillo de cobre". 3. Las coronas y los piñones deben manejarse como un par emparejado. Las comprobaciones clave incluyen limpieza del material, calidad de la forja, profundidad de la capa endurecida/propiedades del núcleo, perfil y paso del diente, descentramiento, pruebas de partículas magnéticas/ultrasónicas, patrón de contacto, juego y lubricación por pulverización. No reemplace un miembro sin considerar la pieza conjugada y las holguras de los cojinetes. 4. Seleccione casquillos y sellos hidráulicos según la presión, la temperatura y la compatibilidad de fluidos. Compruebe la sección transversal del sello, la dureza, el deformación permanente por compresión, la separación de extrusión, el acabado de la superficie de la varilla/agujero y la compatibilidad del fluido hidráulico. 5. Seleccione tapas de araña, protectores y revestimientos de carcasa según la relación impacto-abrasión. Priorizar la tenacidad del núcleo y la fijación confiable en zonas directamente afectadas por rocas grandes; utilice placas templadas y revenidas más duras, placas compuestas recubiertas duramente o construcciones compuestas de cerámica en zonas continuas de abrasión por deslizamiento. 6. El respaldo de la trituradora es un material estructural de transferencia de carga. Comprobar la contracción volumétrica, la resistencia a la compresión, la absorción de impactos, la temperatura de curado, el tiempo de trabajo, el pico exotérmico y el proceso de eliminación; no lo sustituya por compuesto de encapsulado convencional.
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
