C01核心零件

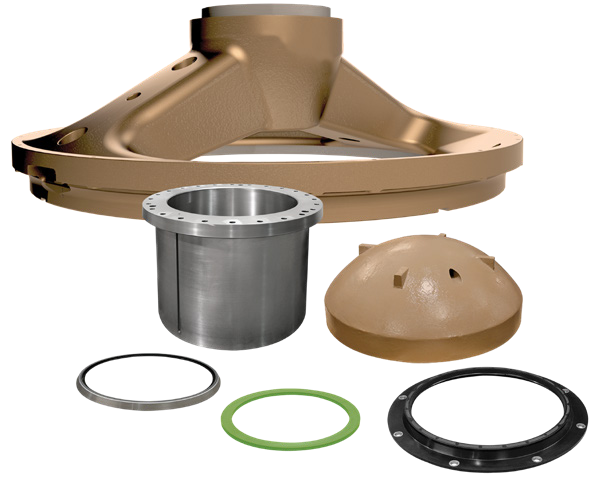

横梁
Spider
- 安装位置
- 设备顶部跨越进料口，支承主轴上端。
- 主要作用
- 承受进料冲击并为主轴上端提供导向和支承。
超大型露天矿连续粗碎核心。动锥衬板与定锥衬板承受高冲击挤压磨损，材料与结构按区域分级。

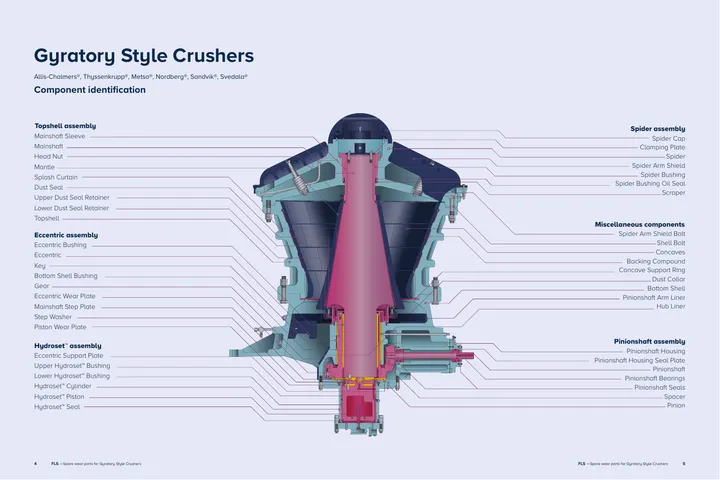

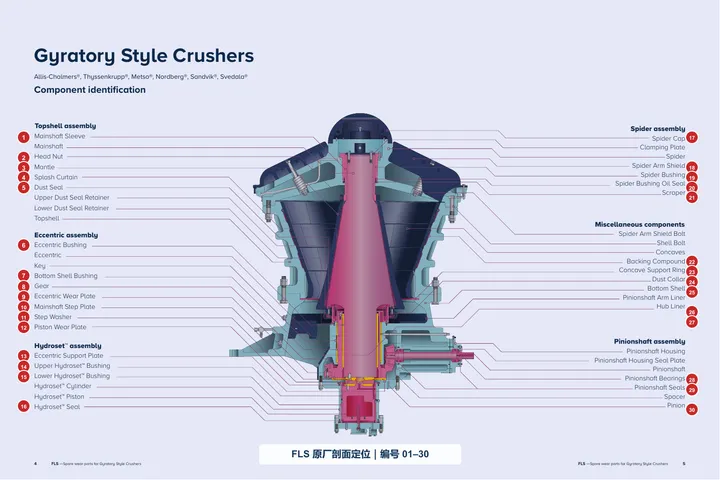

旋回破碎机通常用于大型、超大型露天矿和地下矿山的初级粗碎。主轴及破碎头在偏心总成驱动下作旋摆运动，动锥衬板与固定在上壳体内的多段定锥衬板形成连续变化的破碎腔。设备的耐磨件和易损件不仅包括动锥、定锥，还包括蜘蛛架保护件、铜合金滑动副、液压主轴位置系统、传动齿轮副、轴承、密封和壳体保护衬板。
每张图片与零件名称、材料、安装位置和维护属性合并展示；点击零件进入行业通用备品备件落地页。
Mainshaft Sleeve

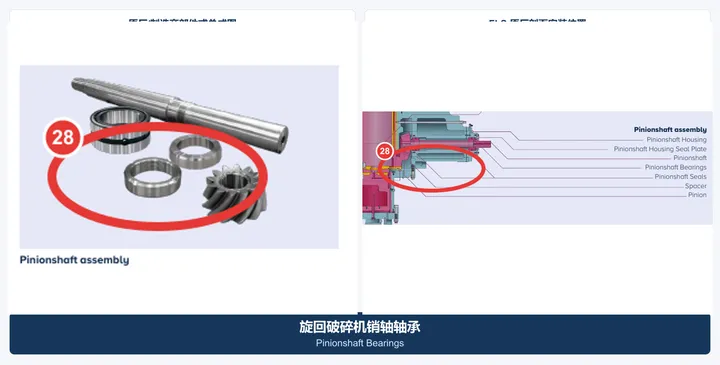

Pinionshaft Bearings

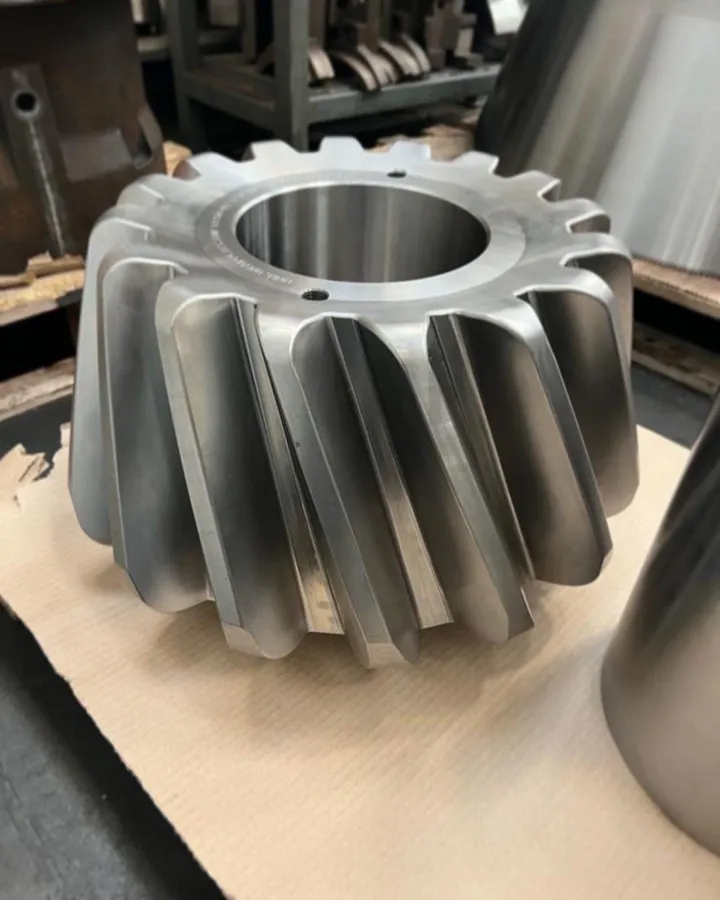

Pinion
Feed Hopper Liner
Feed Chute Liner

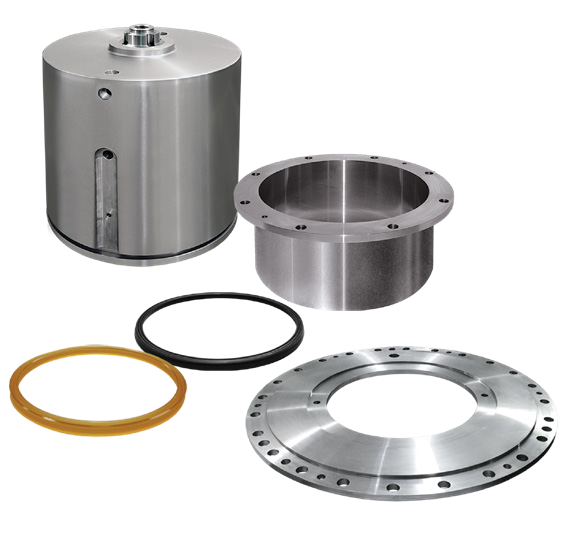

1. 高锰钢衬板不是仅凭硬度验收。 应同时核验化学成分、固溶热处理、晶界碳化物、冲击韧性、铸造缺陷、轮廓和安装面。典型高锰钢初始硬度较低，但在冲击挤压工况下会显著加工硬化；没有足够冲击时，盲目提高锰含量不一定延长寿命。 2. 铜合金滑动副必须按配对系统验收。 材料牌号、离心铸造致密度、硬度、同轴度、圆柱度、油槽、表面粗糙度、过盈量和运行间隙缺一不可。不得只以“铜套”统称采购。 3. 齿轮与小齿轮必须作为配对副管理。 重点包括材料洁净度、锻造质量、热处理层深/芯部性能、齿形齿向、跳动、磁粉/超声检测、接触斑点、侧隙和润滑喷油。不得只替换单件而忽略配对件及轴承间隙。 4. 液压衬套和密封按压力、温度、介质兼容性选材。 需核对密封截面、硬度、压缩永久变形、挤出间隙、活塞杆/缸筒粗糙度及液压油兼容性。 5. 蜘蛛帽、护板和壳体衬板按冲击—磨蚀比例选材。 大块矿石直接冲击区优先保证芯部韧性和紧固可靠性；连续滑动磨蚀区才适合采用更高硬度的调质板、堆焊复合板或陶瓷复合方案。 6. 背衬胶是结构传力材料。 需核对体积收缩、压缩强度、冲击吸收、固化温度、可操作时间、放热峰值和拆卸工艺，不能用普通灌封胶替代。
提供主机型号、工况参数与目标寿命，工程师按闭环链给出材料建议与报价。
