FLS RollSizer: CenterSizer y SideSizer Modelos y repuestos básicos

Comience con tamaños y longitudes de rodillo estándar RollSizer 500–1500 para identificar dientes trituradores, anillos de dientes, peines laterales, barras rompedoras, revestimientos, ejes de rodillos, cojinetes, engranajes y transmisiones, luego compruebe los materiales.

DRS 660 × 2,000 CenterSizer configuración de trituración primaria en el folleto oficial FLS.

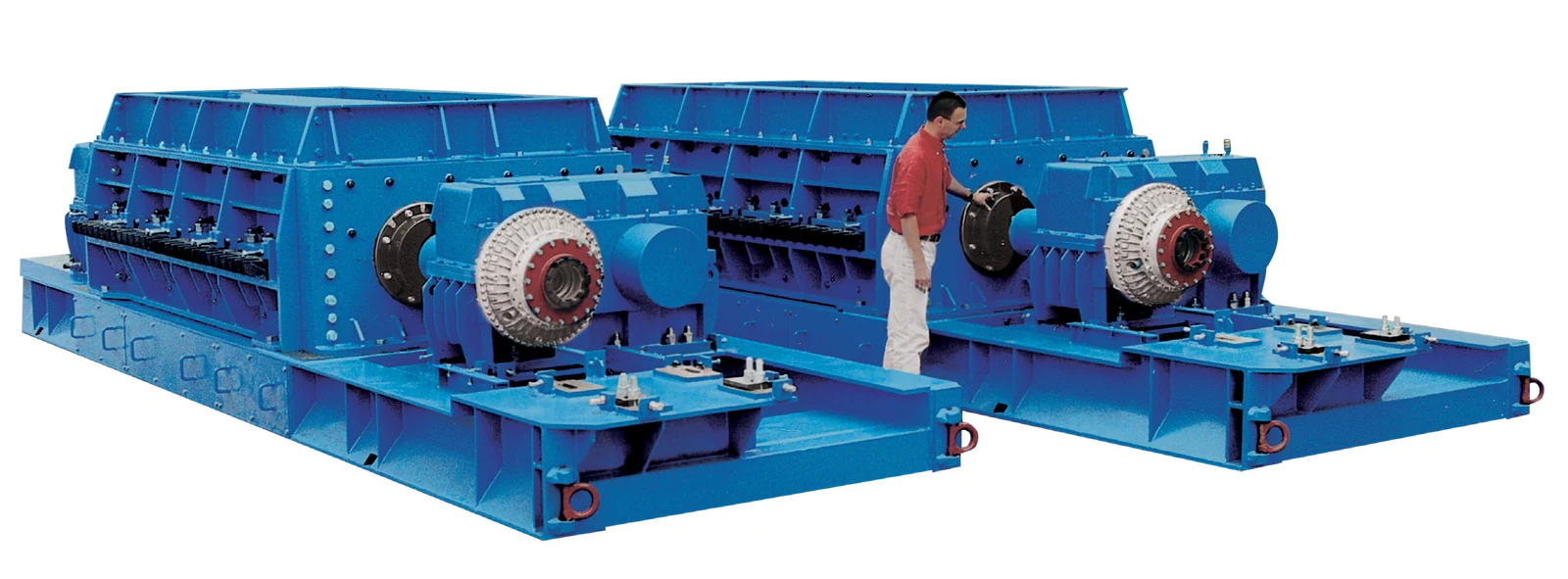

DRS 660 × 3,000 SideSizer en el folleto oficial FLS, con ambos rodillos descargándose hacia los peines trituradores laterales.

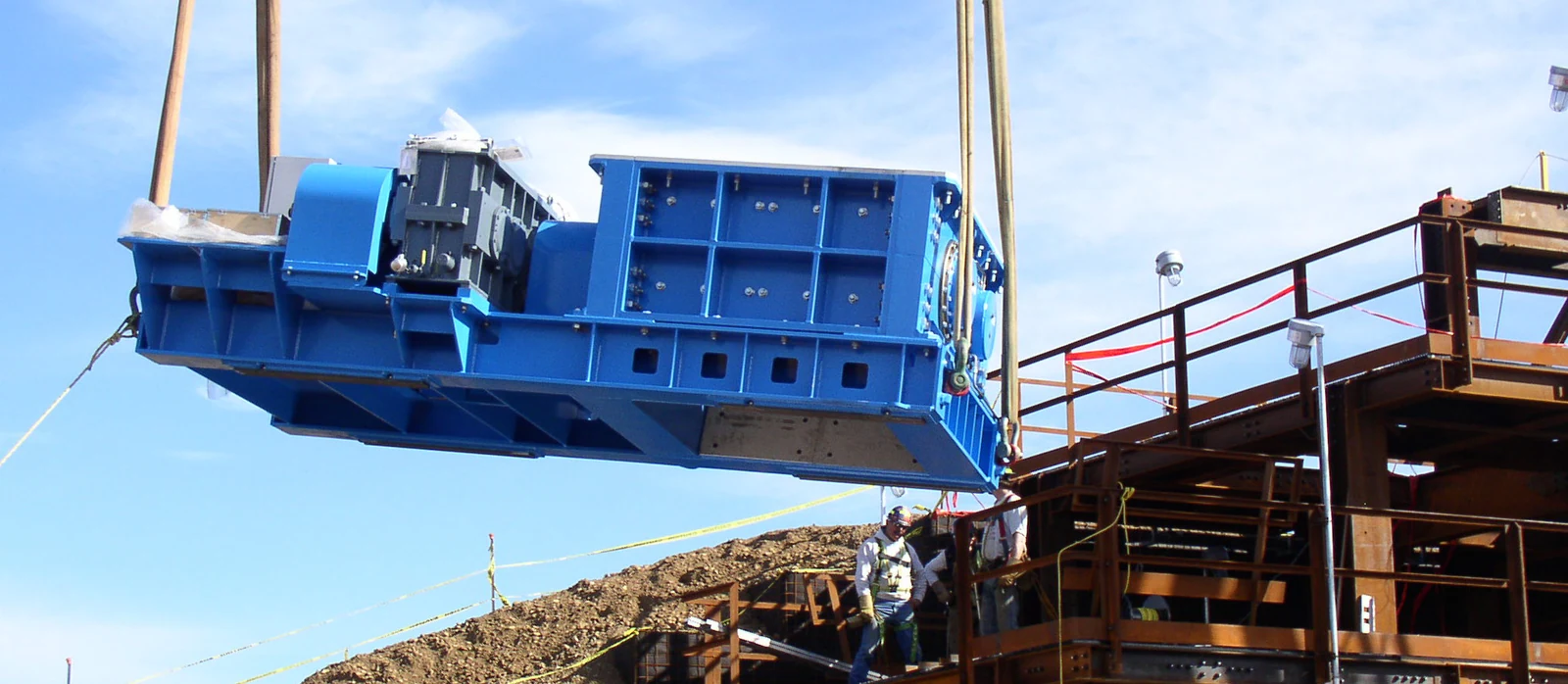

RollSizer foto de elevación del folleto oficial FLS, que muestra la carcasa, las unidades, la base y las interfaces de instalación.

Detalles del equipo OEM

Tamaño de la máquina, longitud del rodillo, geometría de trituración, piezas de desgaste y piezas de accionamiento en una sola página

CenterSizer aplasta entre los dos rodillos; SideSizer aplasta entre los rodillos dentados y los peines laterales. El mismo tamaño de máquina puede tener diferentes longitudes de rodillo y disposiciones de accionamiento. Compruebe los repuestos con el modelo DRS completo, el número de serie, la disposición del rodillo dentado y los planos.

6Tamaños de máquina estándar

2Geometría aplastante

5piezas de desgaste

5Repuestos del accionamiento

Modelos y dimensiones principales

RollSizer 500, 660, 800, 1,000, 1,250 y 1,500

Los valores provienen del folleto oficial FLS RollSizers. El tamaño de alimentación, la capacidad, la potencia y el peso son valores ejemplares o orientativos para piedra caliza de dureza media. Los valores reales del proyecto varían según el perfil del diente, el material, el tamaño de las partículas, la densidad, la longitud del rodillo y el tamaño del producto.

Tamaño de la máquina	Longitud del rodillo estándar	Diámetro de la punta del diente	Tamaño máximo de alimentación: centro/lateral	Capacidad de ejemplo	Potencia instalada	Peso sin unidad
Modelo RollSizer 500	1,000 / 1,500 / 2,000 mm	Aproximadamente 590 mm	480–650 mm (SideSizer aproximadamente 200 mm)	Hasta aproximadamente 1,500 t/h	55–220 kW	Aproximadamente 4 / 5 / 7 t
Modelo RollSizer 660	1,500 / 2,000 / 3,000 mm	Aproximadamente 750 mm	650–850 mm (SideSizer aproximadamente 300 mm)	Hasta aproximadamente 2,500 t/h	160–500 kW	Aproximadamente 17 / 20 / 25 t
Modelo RollSizer 800	1,500 / 2,000 / 3,000 mm	Aproximadamente 920 mm	750–1,050 mm	Hasta aproximadamente 3,500 t/h	200–630 kW	Aproximadamente 27 / 32 / 40 t
Modelo RollSizer 1,000	2,000 / 3,000 mm	Aproximadamente 1,020 mm	950–1,300 mm	Hasta aproximadamente 5,000 t/h	250–700 kW	Aproximadamente 42 / 51 t
Modelo RollSizer 1,250	2,000 / 3,000 mm	Aproximadamente 1,450 mm	1,200–1,600 mm	Hasta aproximadamente 7,500 t/h	450–800 kW	Aproximadamente 81 / 100 t
Modelo RollSizer 1,500	3,000 / 4,000 mm	Aproximadamente 1,800 mm	1,400–2,000 mm	Hasta aproximadamente 10,000 t/h	750–1,200 kW	Aproximadamente 125 / 150 t

FLS

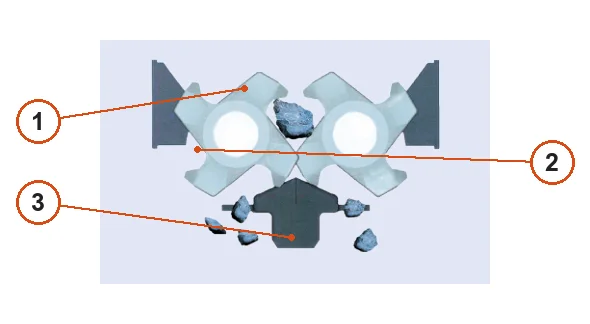

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

N.º	Componente	Ubicación	Aplica a
1	Dientes de trituración	Superficies de trabajo dentadas de ambos rodillos	CenterSizer
1	Segmentos dentados	Alrededor del rodillo triturador	Diseño de funcionamiento SideSizer; sin conjunto de tamaño específico
2	Rodillos trituradores	Dos rodillos en la cámara de trituración	CenterSizer
2	Peine triturador lateral	Peine fijo junto al rodillo	Diseño de funcionamiento SideSizer; sin conjunto de tamaño específico
3	Barra rompedora	Debajo y entre los rodillos	CenterSizer
3	Rodillo triturador	Cuerpo circular del rodillo	Diseño de funcionamiento SideSizer; sin conjunto de tamaño específico

Piezas de desgaste

Dientes trituradores, anillos, peines laterales, barras rompedoras y revestimientos de carcasa

Sigue el material que entra en la cámara, es agarrado por los rodillos dentados, aplastado en el centro o en los lados y descargado. Cada elemento enlaza con sus páginas de piezas y materiales.

Dientes/púas trituradores reemplazables

Diente triturador reemplazable/palillo de dientes

Los dientes encajan en los anillos de los dientes del rodillo o en las ranuras del eje para agarrar y cortar el material. Compruebe la configuración CenterSizer / SideSizer, el diámetro del rodillo, la posición y el perfil de los dientes, el ángulo de instalación, el soporte, la estructura de sujeción, la dirección de rotación y el tamaño del producto objetivo.

acero al manganeso Aceros aleados resistentes al desgaste y de transmisión Materiales resistentes al desgaste

Ver detalles de la pieza →

Anillos dentados/segmentos y carcasas de rodillos

Anillo de dientes/Segmento de dientes y carcasa de rodillo

El conjunto completo de dientes o segmentos forma el perfil de trabajo del rodillo. Compruebe el diámetro y la longitud del rodillo, el número de segmentos, la disposición de los dientes, el orificio/estrías del eje, las bridas, los espaciadores, las chavetas, las fijaciones y la secuencia de ensamblaje.

Aceros aleados resistentes al desgaste y de transmisión Aleaciones especiales

Ver detalles de la pieza →

Peines trituradores laterales/revestimientos laterales

Peine triturador lateral/revestimiento lateral

SideSizer tritura entre sus rodillos dentados y peines laterales ajustables, que también determinan el tamaño del producto. Compruebe el lado izquierdo/derecho, el perfil de los dientes del peine, la holgura, el rango de ajuste, el patrón de orificios, los soportes y la dirección de descarga.

chapa antidesgaste templada y revenida Aleaciones especiales Compuestos bimetálicos

Ver detalles de la pieza →

Barras rompedoras centrales / Yunques

Barra rompedora/Yunque

Algunas configuraciones primarias CenterSizer utilizan una barra rompedora debajo de los rodillos para la rotura secundaria de grumos grandes. Compruebe el espaciado de los rodillos, el perfil de la barra, las superficies de los dientes, la altura de instalación, los soportes, los bloques de desgaste reemplazables y la holgura de descarga.

Aleaciones especiales Compuestos bimetálicos

Ver detalles de la pieza →

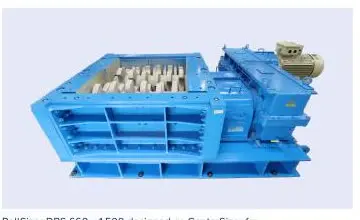

Revestimientos de carcasa, placas terminales y rascadores

Estos protegen las paredes laterales de la cámara, los extremos y las áreas de acumulación debajo de los rodillos mientras mantienen los espacios libres entre los rodillos. Compruebe los números de zona, la orientación izquierda/derecha, la curvatura, el espesor de la placa, los patrones de orificios, las superposiciones, la holgura del rascador y la ubicación del desgaste.

chapa antidesgaste templada y revenida Compuestos bimetálicos

Ver detalles de la pieza →

Repuestos

Ejes de rodillos, cojinetes, engranajes de sincronización, cajas de cambios, acoplamientos y sujetadores

Compruebe las piezas de transmisión de alto torque y baja velocidad con la disposición de transmisión simple/doble, el espaciado de los ejes, la longitud del rodillo, la dirección de rotación y los planos completos. La apariencia o el tamaño de la máquina por sí solos no establecen la intercambiabilidad.

Ejes del rodillo trituradora

Eje del rodillo triturador

Los ejes de los rodillos llevan anillos dentados y transmiten un par elevado. Compruebe la longitud total del eje, el espaciado del eje, los asientos de los cojinetes, las interfaces de anillo/ranura/chaveta, las bridas, el extremo de transmisión, la dirección de rotación, la concentricidad, las pruebas no destructivas y el historial de reparaciones.

Aceros aleados para piezas motrices.

Ver detalles de la pieza →

Rodamientos y carcasas de rodamientos

Cojinetes y carcasas de cojinetes

Los cojinetes soportan ambos rodillos y mantienen el espacio entre ejes y los espacios entre dientes. Compruebe la designación de los rodamientos, la holgura, los ajustes del eje/carcasa, las cubiertas de los extremos, los sellos, la lubricación, el control de la temperatura, la disposición de ubicación y el lado izquierdo/derecho.

Aceros aleados para piezas motrices.Materiales de ingeniería para sellado

Ver detalles de la pieza →

Etapas de sincronización, engranajes y cajas de cambios

Etapa de sincronización, engranajes y caja de cambios.

Las configuraciones de transmisión única coordinan ambos rodillos a través de una etapa de sincronización;Las configuraciones de doble accionamiento accionan cada eje por separado. Compruebe el tipo de transmisión, la relación, el número de dientes, el módulo, la dirección de la hélice, la distancia de montaje, los orificios, los acoplamientos, la lubricación y el contacto de los dientes.

Aceros aleados para piezas motrices.

Ver detalles de la pieza →

Acoplamientos hidráulicos y conexiones de transmisión

Acoplamiento de fluido y conexión de transmisión

Estos conectan motores, reductores y rodillos mientras absorben los golpes de arranque o sobrecarga. Compruebe la potencia, la velocidad, los orificios, las chavetas, las dimensiones del acoplamiento, el llenado de líquido, las protecciones, los frenos y la configuración de la transmisión eléctrica/hidráulica.

Aceros aleados para piezas motrices.Materiales de ingeniería para sellado

Ver detalles de la pieza →

Sujetadores, espaciadores y cuñas de segmentos de dientes

Sujetadores de dientes, espaciadores y cuñas

Estos ubican los dientes trituradores, los anillos y los peines laterales y establecen las holguras del sistema de rodillos. Compruebe los números de posición, roscas, grado, longitud, tipo de cabeza, método de bloqueo, espesor del espaciador, pila de cuñas y secuencia de ensamblaje en el sitio.

Aceros aleados para piezas motrices.

Ver detalles de la pieza →

Materiales y modos de falla.

Seleccione materiales de dientes trituradores para impacto, abrasión, adherencia y estructura de soporte.

FLS especifica materiales por aplicación, no un grado universal. Primeras familias de materiales examinadas según dureza de alimentación, abrasividad, humedad y pegajosidad, tamaño máximo de terrones, perfil de diente, impacto y falla de piezas usadas. Confirmación completa mediante planos, pruebas de materiales, tratamiento térmico y requisitos de aceptación.

Acero al manganeso Materiales candidatos para dientes y protectores que requieren un endurecimiento sustancial por impacto Acero aleado Materiales para dientes, anillos, ejes de rodillos, engranajes y conexiones de alto torque Placa de desgaste templada y revenida Materiales para revestimientos laterales, revestimientos de carcasa, rascadores y protectores Compuestos bimetálicos Materiales para revestimientos reemplazables y bloques de desgaste expuestos a abrasión por deslizamiento sustancial Materiales de protección contra el desgaste intenso Revestimiento duro o protección contra el desgaste intenso para zonas localizadas de desgaste extremo

Preguntas frecuentes

¿Las piezas CenterSizer y SideSizer son intercambiables?

El tamaño de la máquina por sí solo es insuficiente. La posición de trituración, los peines laterales, los perfiles de los dientes y las distancias de descarga difieren. Compruebe la estructura completa, la longitud del rodillo, la posición de los dientes, la transmisión, el número de serie y los planos.

¿Por qué se necesita la longitud del rodillo incluso cuando se conoce el tamaño de la máquina?

La tabla oficial enumera varias longitudes de rodillo estándar para un solo tamaño de máquina. El peso, el número de segmentos de dientes, el sistema de eje y la carcasa cambian en consecuencia. El tamaño de la máquina es sólo el primer nivel de identificación de la instalación.
