HPGR ROLL SURFACE / ROLLER TIRE / FLANGED ROLL
Superficies de rodillos HPGR, aros y rodillos con bridas
Conjuntos principales de rodillos fijos y flotantes · Identificación por construcción, dimensiones y servicio
Incluye manguitos o aros reemplazables, superficies con insertos, capas de desgaste con recargue y rodillos con bridas. ANRANST ofrece identificación del equipo, evaluación de materiales y reparación, revisión de planos, control de calidad de fabricación y entrega de piezas terminadas.
Función de la pieza Identificación estructural Rodillo integral, manguito independiente, aro o rodillo con bridas Capa de desgaste Insertos, lecho protector autógeno, recargue o diseños combinados Interfaces del sistema de ejes Diámetro del eje, ajuste, chaveta o conjunto de bloqueo, brida y construcción de extremos Alcance de suministro del conjunto Cuerpo del rodillo, eje, piezas de borde, fijaciones e interfaces de mantenimiento
Formación de un lecho de material a alta presión y transmisión de cargas a los ejes y rodamientos de los rodillos
Los rodillos fijo y flotante giran uno hacia otro, arrastrando un lecho continuo de material al espacio entre rodillos. La capa de desgaste sufre abrasión, fatiga de contacto e impactos de cuerpos extraños. Ejes, rodamientos e hidráulica mantienen conjuntamente el espacio, la presión y la alineación.
Las superficies, manguitos, aros y rodillos con bridas no son intercambiables solo por su nombre. La generación del equipo, diámetro, ancho, unión al eje, bridas, sistemas de insertos o recargue y protección de bordes determinan la identidad de la pieza.
Estructura y rendimiento
Diseños de superficie para distintas condiciones de desgaste y de borde
Identifique la construcción instalada antes de elegir materiales o reparaciones. Un mismo diseño de superficie no sirve para todos los HPGR.
Aros y manguitos de rodillo reemplazables
La pieza de desgaste está separada del conjunto del eje. Compruebe el orificio, ajuste, hombro del eje, bloqueo, dirección de desmontaje y herramientas de sustitución. Metso HRC 8 / HRC 800 utilizan aros reemplazables.
Superficies de rodillo con insertos
Los insertos y el cuerpo de soporte forman la superficie de desgaste. Compruebe diámetro, longitud y forma de la punta de los insertos, ajuste de montaje definido en plano, separación, patrón de orificios e historial de pérdida de insertos.
Recargue y reparación superficial
Restaure el perfil mediante evaluación del material base, tratamiento de fisuras y capas de transición y de desgaste. La viabilidad de reparación depende del material base, la deformación, las dimensiones restantes y el proceso original de fabricación.

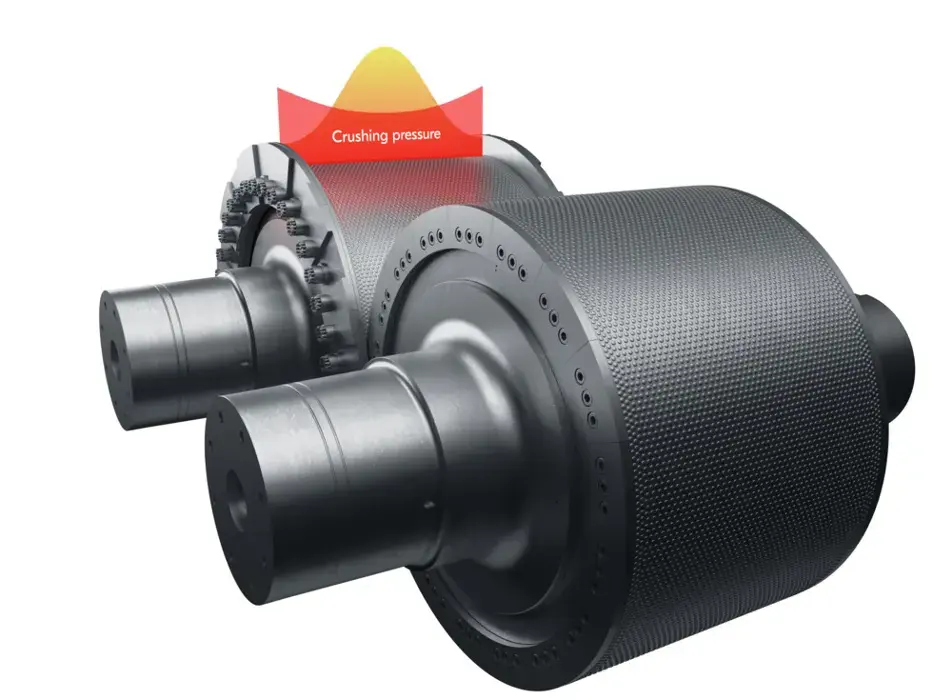

Rodillos con bridas y segmentos de borde
Las bridas mejoran la distribución de presión en el ancho del rodillo y controlan los efectos de borde. Compruebe conjuntamente bridas, segmentos de borde atornillados, holguras y control de inclinación.
Zona central de alta carga
Expuesta continuamente al lecho de material presurizado y a la abrasión. Registre pérdida de capa de desgaste, microfisuras, insertos flojos, desprendimientos locales y cambios de perfil.
Bordes y zonas de transición
La distribución de presión, el flujo de bypass y el diseño de borde pueden causar desgaste desigual, astillamiento y erosión local. Registre por separado los extremos izquierdo y derecho de los rodillos fijo y flotante.
Materiales y procesos de fabricación
Compatibilidad del cuerpo de soporte, la capa de desgaste y los elementos de carburo
Las familias de materiales orientan la selección técnica inicial. Compare los grados, propiedades, tratamiento térmico, procedimientos de recargue y criterios de aceptación con los planos, el análisis de piezas existentes y el acuerdo técnico.
Secuencia de selección: equipo y diseño de superficie → posición y cargas → modo de fallo actual → materiales posibles y proceso de fabricación → planos, inspección y aceptación.
Diagnóstico de fallos
Distinción entre desgaste superficial, daño estructural y desviaciones de funcionamiento
Las horas de funcionamiento y la dureza superficial no bastan para determinar la causa. Compare rodillos fijo y flotante, extremos izquierdo y derecho, presión, inclinación y registros de alimentación.
| Estado observado | Comprobaciones prioritarias | Opciones de mejora |
|---|---|---|
| Pérdida rápida de la capa de desgaste o colapso del perfil | Abrasividad del mineral, presión, velocidad, distribución de alimentación, construcción y espesor de la capa de desgaste | Restablezca las condiciones de alimentación y presión; ajuste el diseño de la capa de desgaste y los intervalos de reparación por posición |
| Insertos flojos, rotos o ausentes en gran número | Dimensiones de insertos, forma de punta, ajuste en orificio, montaje, fisuras del cuerpo, cuerpos extraños e impacto local | Compruebe el ajuste entre inserto y orificio y controle la calidad de montaje y del material base |
| Desprendimiento del recargue o crecimiento anormal de fisuras | Material base, eliminación de capas antiguas, precalentamiento, capa de transición, temperatura entre pasadas, dilución y tensiones residuales | Evalúe la viabilidad de reparación y establezca procedimientos de soldadura y criterios de aceptación para cada zona |
| Desgaste desigual entre extremos o rodillos | Alimentación desigual, inclinación mecánica, holgura de brida o placa lateral, sincronización hidráulica y estado de rodamientos | Corrija las desviaciones del sistema; aumentar solo la dureza del extremo desgastado no resuelve la causa |
| Aros flojos o desplazados axialmente y daños en las interfaces | Ajuste del orificio al eje, bloqueo, contacto de caras, par, procedimiento de montaje por contracción y registros de montaje o desmontaje | Restaure las dimensiones de las interfaces y los procedimientos de montaje; vuelva a comprobar el aro y el eje conjuntamente |
Planos y datos de consulta
Identificación de piezas por equipo, conjunto de rodillo, capa de desgaste y revisión del plano
Envíe el plano, los datos del modelo del cliente o la referencia del proyecto y compárelos con la configuración instalada, las interfaces y la revisión del plano.
Identificación del equipo
OEM, serie, modelo completo, número de serie, año de puesta en servicio, rodillo fijo o flotante y registros de modificaciones.
Dimensiones clave
Diámetro y ancho del rodillo, diámetro del eje, muñón, orificio, brida, hombro del eje, chaveta o conjunto de bloqueo y peso del conjunto.
Construcción de la capa de desgaste
Diseño con insertos, recargue, aro o bridas; disposición de insertos, espesor de capa de desgaste, segmentos de borde y perfil desgastado.
Plano y revisión
OEM y plano, datos del modelo del cliente, revisión del plano, número de proyecto y marcas de la pieza usada.
Materiales e inspección
Materiales del cuerpo, capa de desgaste, insertos o piezas de borde; tratamiento térmico, dureza, propiedades mecánicas, NDT y requisitos de inspección dimensional.
Condiciones de funcionamiento y vida útil
Mineral, abrasividad, tamaño máximo de alimentación, presión, velocidad, capacidad, duración actual frente al desgaste, fotografías de fallos y vida útil prevista.
Equipos y piezas relacionados
Piezas, instalaciones OEM, materiales y consultas
La información general de piezas explica construcción, fallos y materiales. Las páginas de equipos OEM identifican series, dimensiones y relaciones entre conjuntos. Los planos y datos de consulta permiten la comprobación técnica.
Información general sobre rodillos de molienda de alta presión Consulte la disposición de la máquina, las posiciones de trabajo y las piezas generales relacionadas. Metso HRC / HRCe Compare las dimensiones de HRC 8, HRC 800, HRCe y los modelos HRC anteriores. FLS HPGR Identifique el equipo instalado y el plano mediante la gama de equipos FLS. thyssenkrupp Polysius HPGR Identifique las superficies de rodillos y los conjuntos de ejes mediante la gama de equipos OEM. Materiales de carburo Revise los materiales de los insertos, la construcción y las limitaciones frente a impactos. Recargue y reparación de superficies de rodillos Revise la evaluación del material base, el control del proceso y los requisitos de aceptación.
ANRANST es un equipo de ingeniería independiente de piezas de desgaste. Los nombres OEM y las marcas pertenecen a sus respectivos propietarios. Compare el modelo completo, número de serie, plano, dimensiones y servicio real antes de fabricar.
