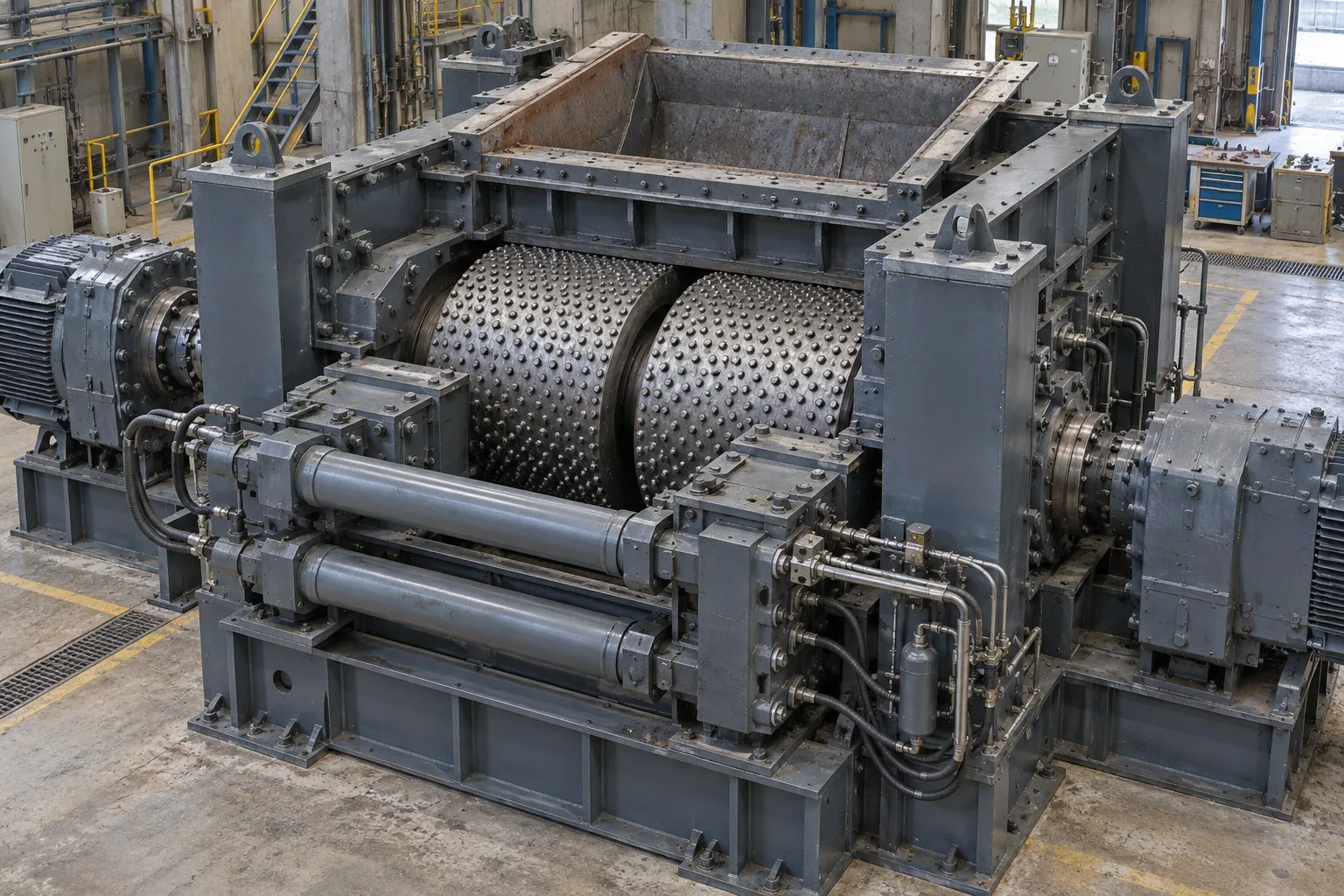

Rodillos de molienda de alta presión

Conminución del lecho de partículas a alta presión. Los insertos y aros de la superficie de los rodillos soportan cargas de compresión extremas; los insertos de carburo cementado son un factor clave para la vida útil frente al desgaste.

Rodillos de molienda de alta presión

Vista de sección de equipo

Diagrama de ubicación de piezas recortadas de rodillos de molienda de alta presión
Diagrama de ubicación de piezas recortadas de rodillos de molienda de alta presión

HPGR units use a fixed and floating roll, bearings, hydraulic loading, frame and feed/discharge. Wear narrative focuses on tyre–stud–edge–cheek structure and respects hard stops such as HYBRIDUR ≠ WC grade.

Piezas del equipo

Identificación de piezas y detalles técnicos

Tyres/surfaces, studs, edge protection, cheek plates and chute liners are principal; structure and material families only—numeric hard stops apply.

Partes individuales

Piezas individuales y de mantenimiento

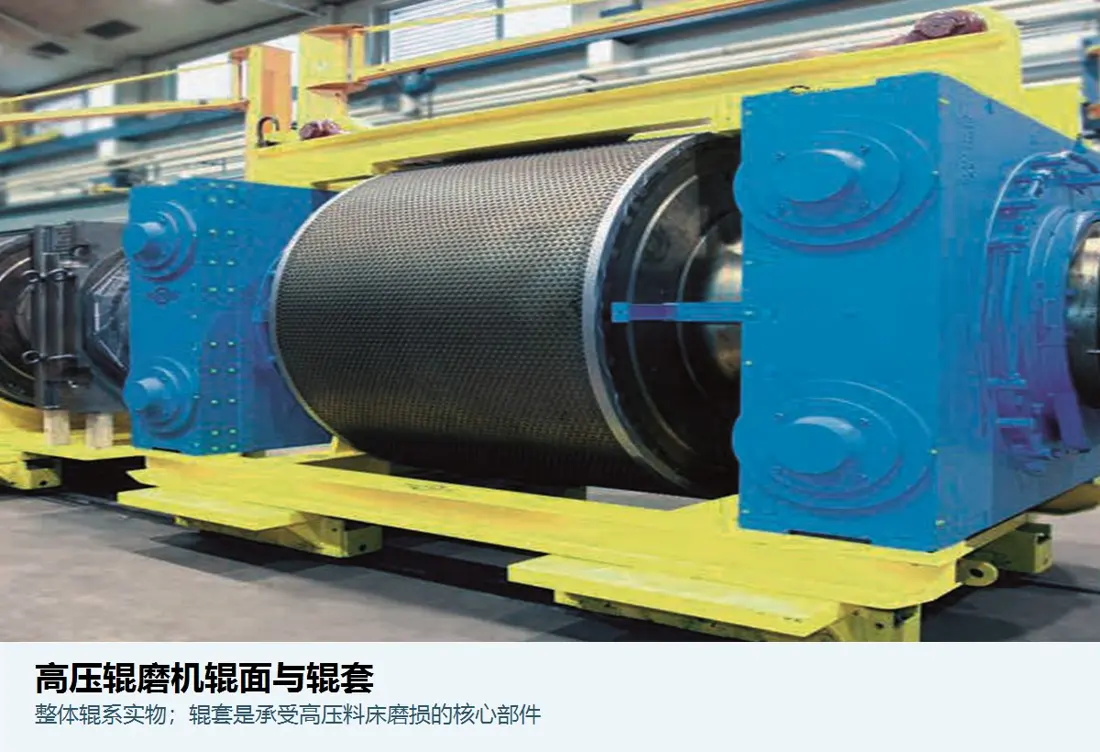

Superficies de rodillos HPGR, aros y rodillos con bridas
01

Superficie del rodillo / banda de desgaste

Superficie de rodillo / bandaje de rodillo

Material families
Mn-steel tyre / alloy body + WC-family studs / hardfaced forged / compound-cast tyre (OEM route—not a single grade)
Technical requirements
Separate tyre vs reusable shaft; file studs, edge parts and cheek plates apart. Remaining thickness, missing studs, scrap diameter, life and torque stay stop-fields.

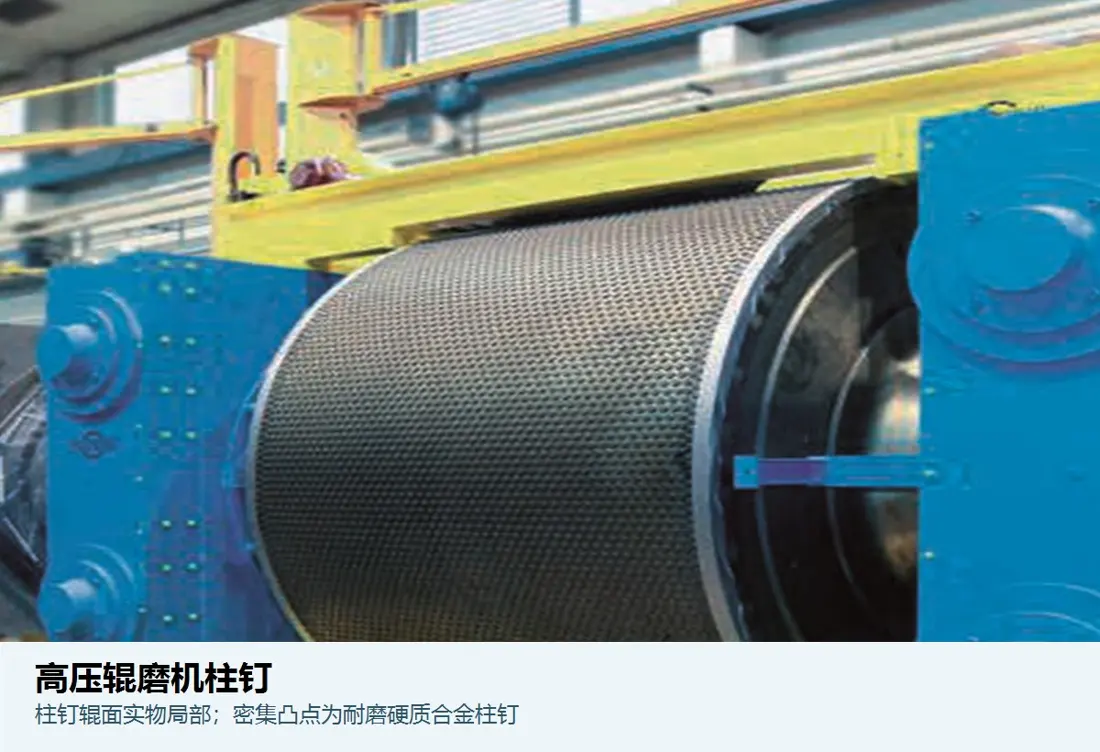

Pernos enrollables HPGR
02

Espárragos / espárragos de rodillo

Perno prisionero/perno rodante

Material families
WC-Co cemented carbide (family level; commercial grade only with install/maker data)
Technical requirements
Confirm stud size/tip/geometry and hole fit; hardness, Co, grain, TRS and life stay stop-fields.

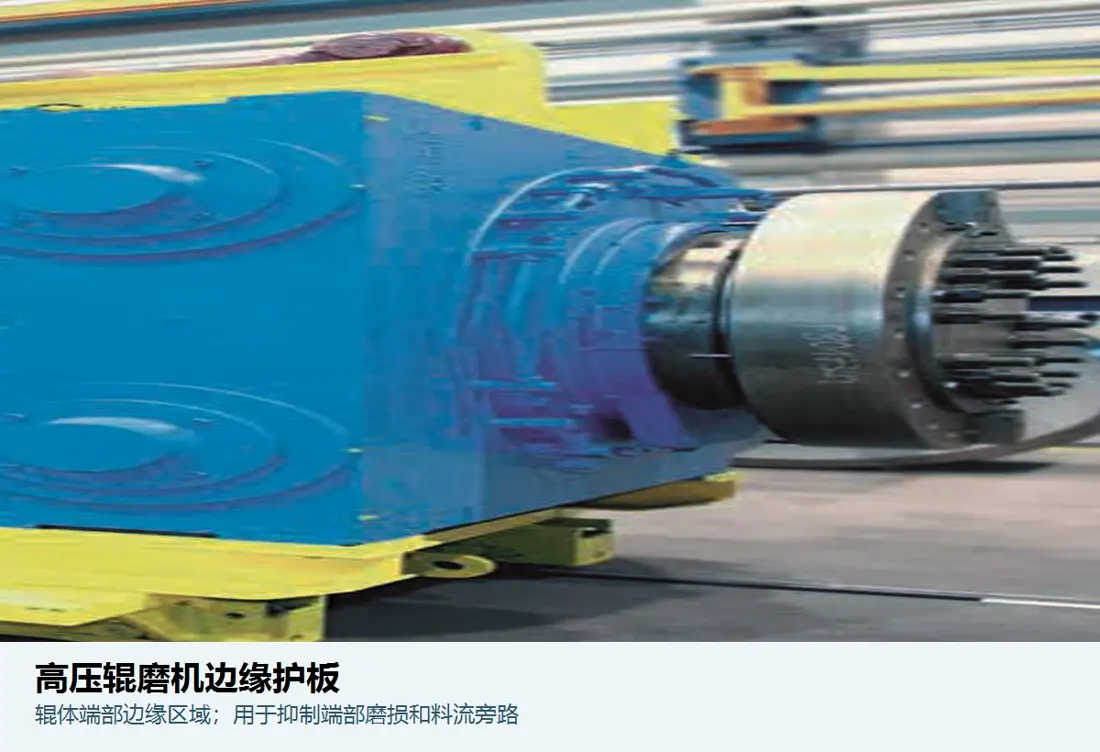

Protección de borde enrollable HPGR
03

Protector de borde

Protección / revestimiento de borde

Opciones de material
Hierro blanco con alto contenido de cromo, compuestos de carburo cementado o acero con recargue duro
Requisitos técnicos
High-chromium cast iron: commonly app; Control edge chipping and wear from material bypass. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

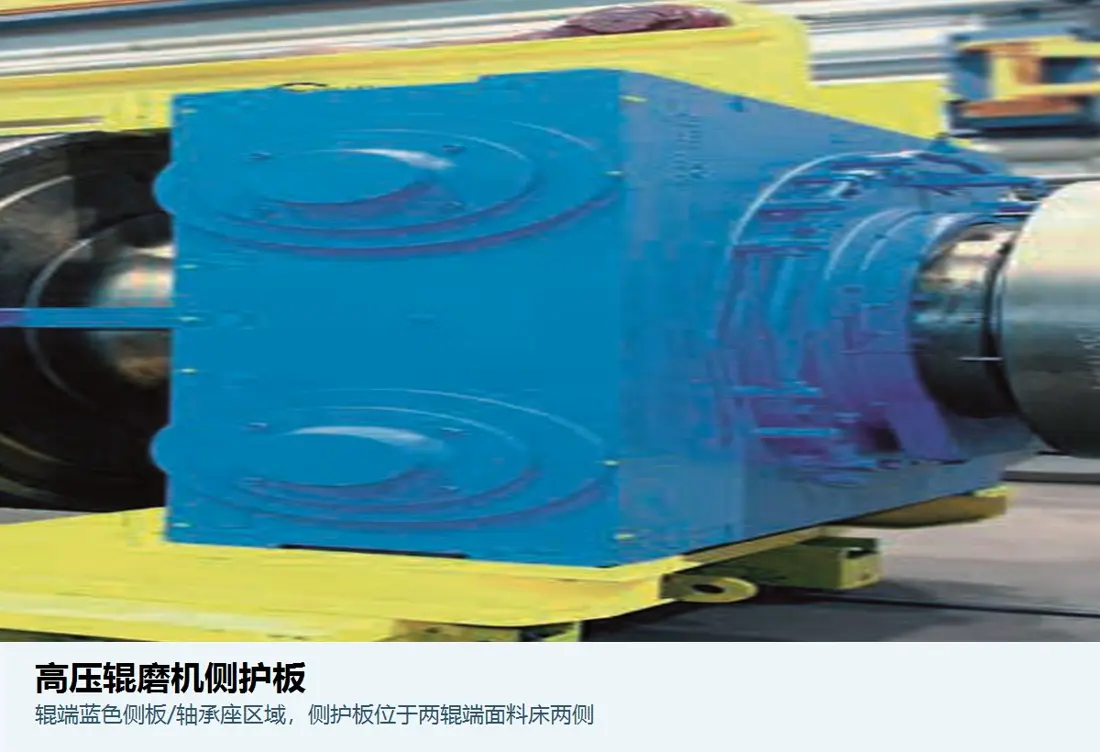

HPGR Revestimientos laterales y placas para mejillas
04

Protector lateral

placa lateral / revestimiento lateral

Opciones de material
Hierro blanco con alto contenido de cromo, placa compuesta bimetálica o NM450/NM500
Requisitos técnicos
Wear-resistant steel; Consider impact resistance and ease of replacement. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

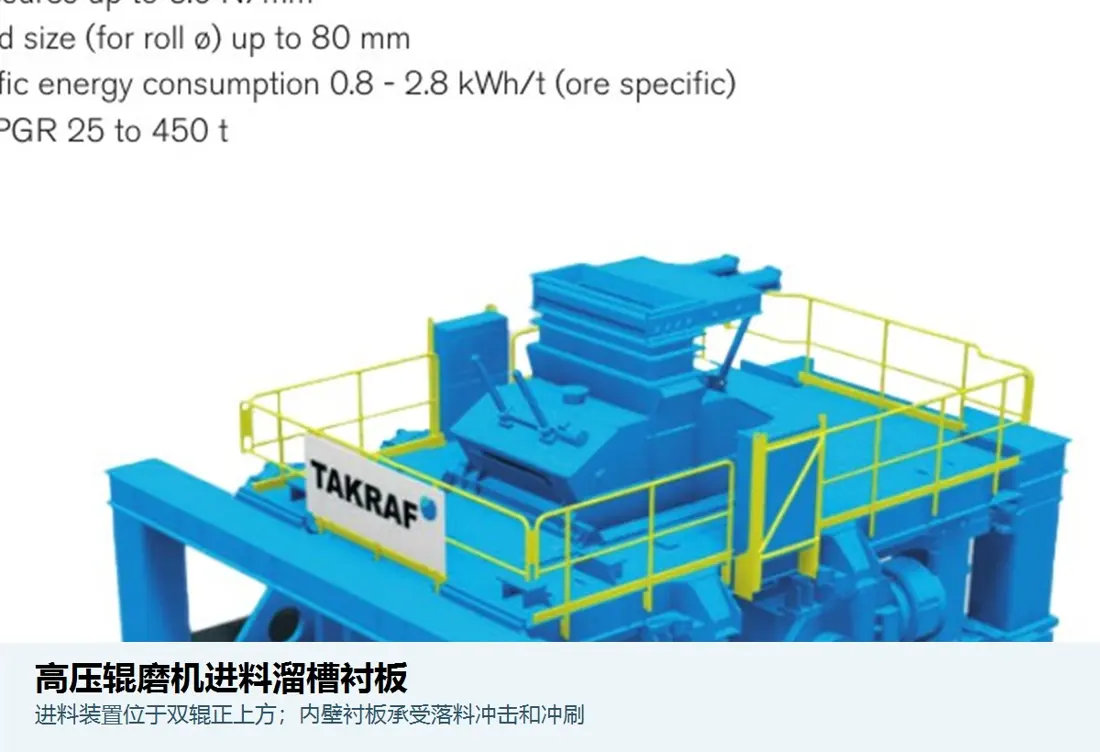

Revestimiento del conducto de alimentación HPGR
05

Revestimiento del conducto de alimentación

Revestimiento del conducto de alimentación

Opciones de material
NM450/NM500, revestimientos compuestos bimetálicos o hierro fundido con alto contenido de cromo
Requisitos técnicos
Considere acero resistente al desgaste para impactos de alimentación fuertes y revestimientos compuestos con alto contenido de cromo donde predomina la erosión.

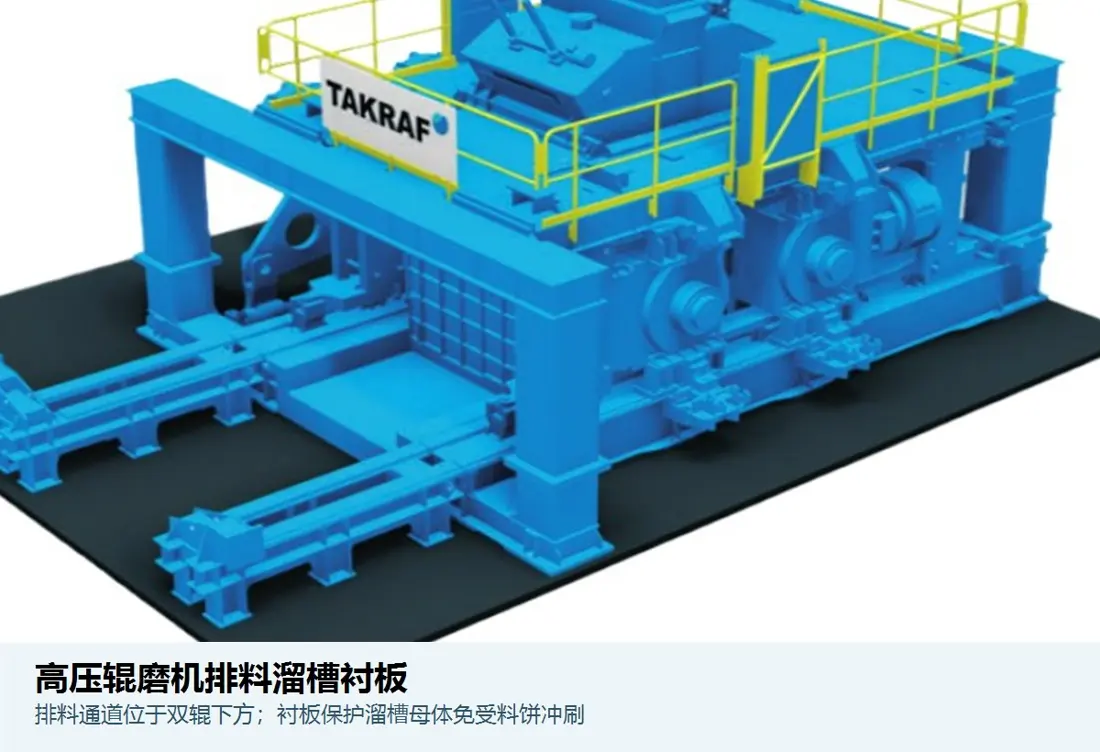

Revestimientos del conducto de descarga HPGR
06

Revestimientos de canaleta de descarga

revestimiento de la canaleta de descarga

Opciones de material
NM400—NM500, paneles compuestos de caucho cerámico o revestimientos bimetálicos
Requisitos técnicos
Abordar la erosión por material compactado y acumulación, y prever el reemplazo seccional.

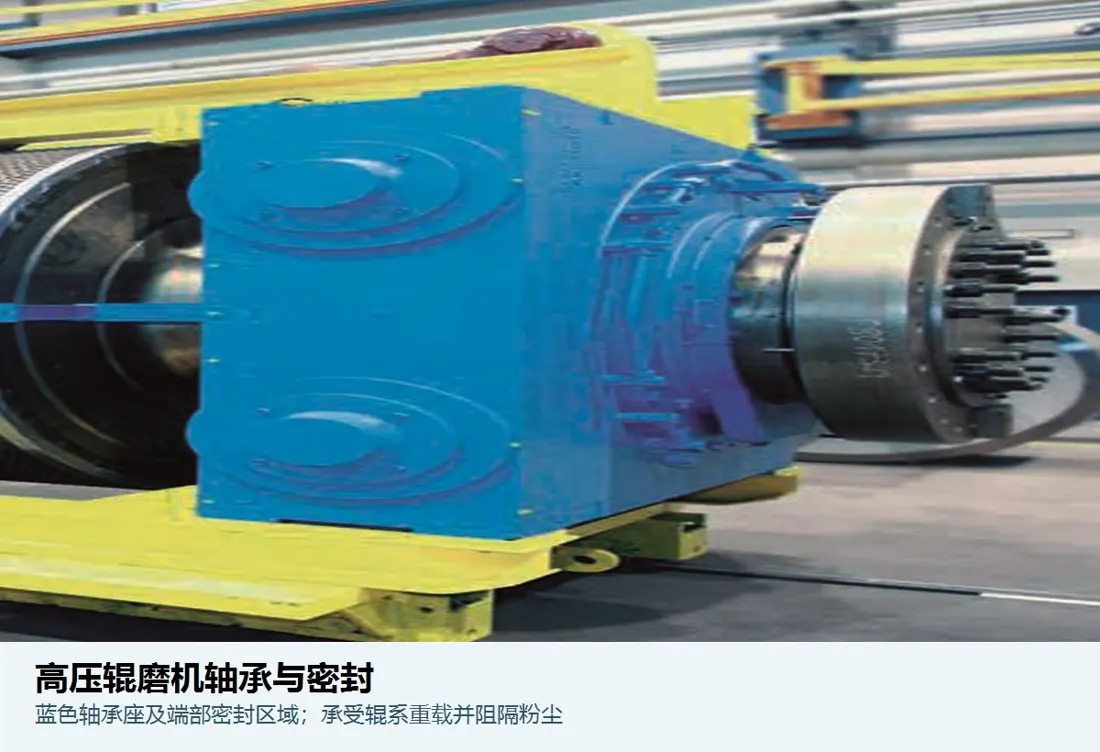

Rodamientos de rodillos y sellos de rodamientos HPGR
07

Rodamiento / sello de rodamiento

Rodamiento / sello de rodamiento

Opciones de material
Acero para rodamientos GCr15/100Cr6; Sellos NBR, HNBR o FKM
Requisitos técnicos
Retain material family and verification items; Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

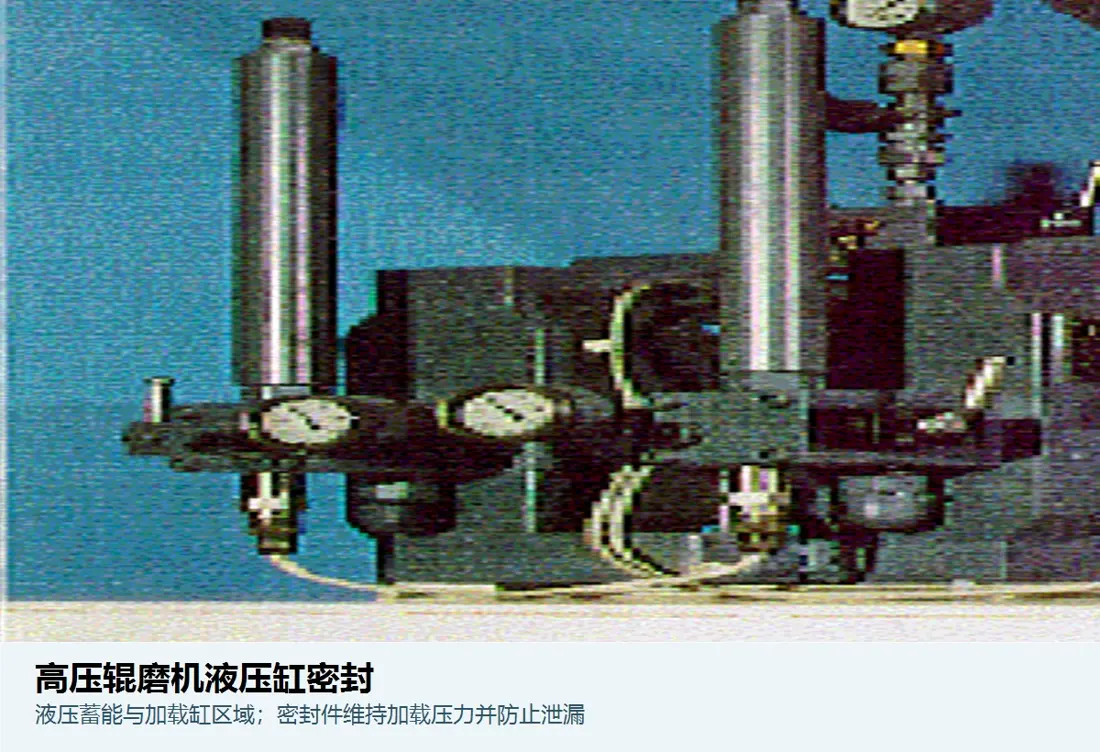

Equipos del sello del cilindro hidráulico HPGR
08

Sello del cilindro hidráulico

Sello de cilindro hidráulico

Opciones de material
Sellos primarios de poliuretano con sellos secundarios NBR/FKM
Requisitos técnicos
Retain material family and verification items; Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

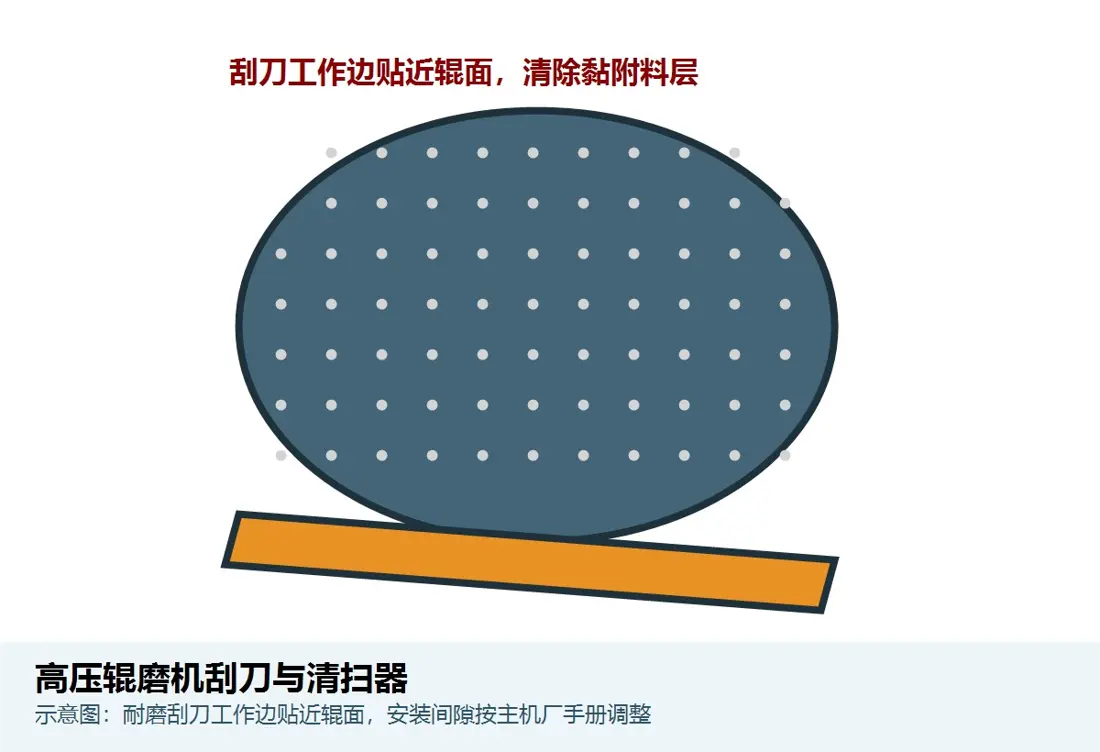

Rascadores y limpiadores HPGR
09

Rascador / limpiador

rascador / limpiador

Opciones de material
Raspadores de poliuretano resistente al desgaste, caucho resistente al desgaste o acero endurecido
Requisitos técnicos
Retain material family and verification items; Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

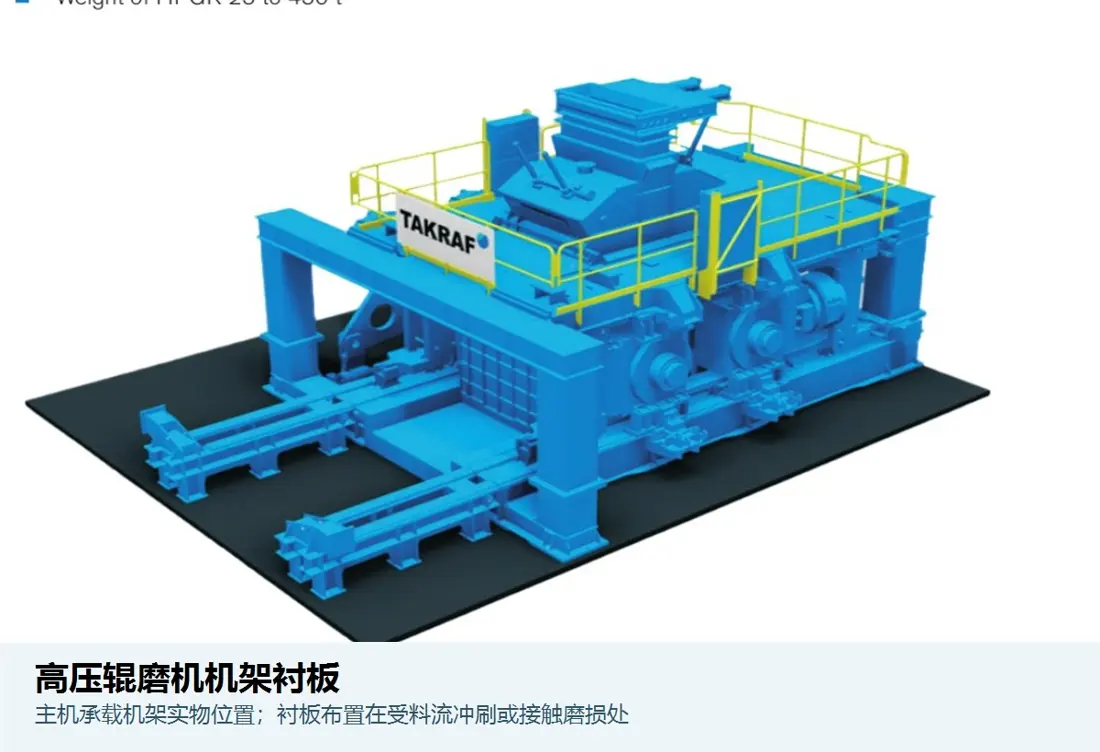

Revestimientos de protección del marco HPGR
10

Revestimientos del bastidor

Revestimiento del bastidor de la prensa

Opciones de material
NM400/NM450/NM500 o placa de desgaste bimetálica
Requisitos técnicos
Use removable sections to protect the underlying frame. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.

Tyre / stud / edge structure (2026-10-31 · hard stops applied)

  • Shaft and shrink-fitted tyre may be separate; WC-family studs with autogenous ore bed between studs (Köppern public layer).
  • Mn-steel tyres (e.g. HRC8/800 context) stay at manganese family—do not invent Mn13/Mn18.
  • Edge: WC dovetail inserts ≠ HYBRIDUR; HYBRIDUR is a HIP PM edge-system name, not a WC commercial grade.
  • Polysius: hardfaced forged / compound-cast tyre / studded roll are separate routes.
  • Hard stop: no WC commercial grade/Co/grain/hardness/TRS, remaining tyre thickness, missing-stud counts, scrap diameter, life or torque on the parameter table.

HPGR / HRC model-contrast notes (2026-11-01 · B3)

  • HPGR is a technology class—not a tyre/stud material proof.
  • HRC™ 8 / HRC™ 800: public manganese-steel tyre + split-shaft tyre-change narrative; digits are not spacing variants; tyre interchange not proven here.
  • HRC™ Series may describe studded WC surfaces at series level—must not override the HRC8/800 manganese notes or map model-by-model.
  • HRC™ 3000: published install-case context, not proof every 2026 config is on sale.
  • HRC™e: product family with replaceable edge blocks/bolts/flanges; do not invent “e” onto legacy numeric models.
  • Hard stop: no one-material family rewrite; tyres, studs, edge blocks and feed wear parts are separate objects; grades/hardness/life stay off the parameter table; HYBRIDUR ≠ WC commercial grade.
