Identifique primero la unidad móvil, luego su trituradora de mandíbulas, trituradora de cono, HSI, VSI o caja de criba instalada para encontrar las piezas de desgaste, repuestos, materiales y ruta de consulta relevantes.
Los equipos móviles no son una sola familia de trituradoras. Esta página enumera los modelos móviles actuales y luego dirige las consultas sobre piezas a páginas técnicas compartidas según la trituradora de mandíbulas, trituradora de cono, HSI, VSI o caja de criba instalada.
Los modelos siguen la navegación actual de productos móviles de Sandvik. La máquina instalada o la configuración pueden cambiar entre los años de producción dentro de una serie, por lo que las piezas no se pueden identificar únicamente por la apariencia de la unidad móvil.
| Categoría de equipo | Modelos actuales | Ruta de identificación de piezas |
|---|---|---|
| Trituradoras de mandíbulas móviles | QJ241, QJ341, QJ341+; UJ210, UJ300, UJ310, UJ313, UJ440i, UJ443E, UJ516E, UJ640E | Primero compruebe el modelo y la cámara de la trituradora de mandíbulas instalados. |
| Trituradoras de cono móviles | QS332; QH332, QH441, QH443E; US316, US373, US440i, US440E, US640E; UH311, UH312, UH316, UH320E, UH373, UH412, UH440i, UH440E, UH640E; UK373; UD211 | Primero compruebe el modelo de trituradora de cono instalado, la cámara y el módulo de cribado. |
| Trituradoras de impacto móviles HSI | QI341, QI353, QI442; UI310, UI310+ | Primero compruebe el modelo HSI instalado, el rotor y la configuración del delantal de impacto. |
| Equipo móvil VSI | UV210, UV312, UV320E | Primero compruebe el modelo VSI instalado, el tamaño del rotor y la transmisión. |
| Cribas móviles | QA335, QA442, QA442e, QA452, QA452e; UF320E, UF373, UF473 | Compruebe el modelo de caja de criba, el número de plataformas, las dimensiones de la criba y la apertura. |
| revendedores móviles | QE141, QE241, QE342, QE342e, QE442, QE442e, QE442 Free Flow, QE442e Free Flow | Compruebe la caja de criba o criba, el área de alimentación, las superficies de cribado y la configuración del transportador |

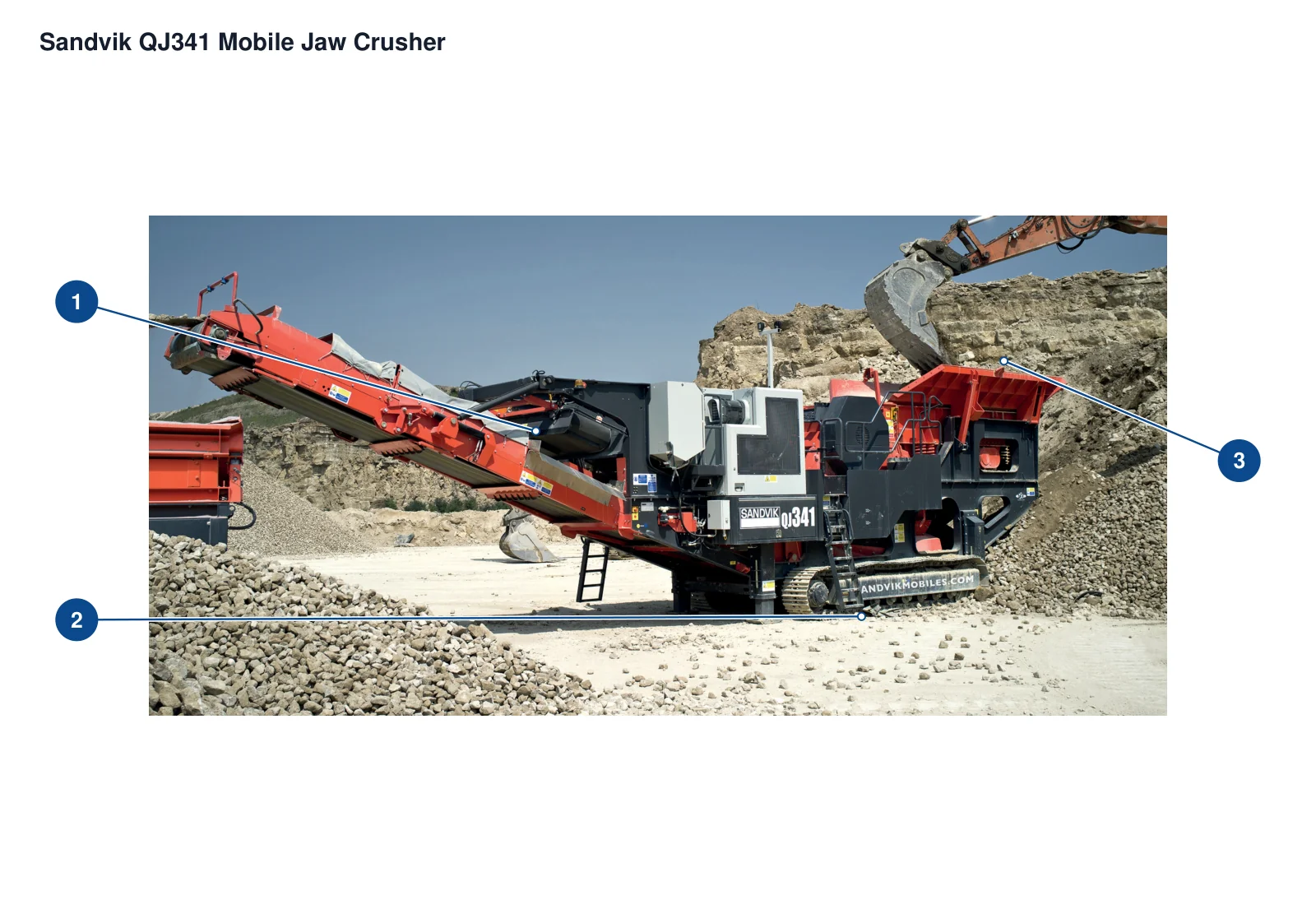

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Banda transportadora principal | Transportador de descarga a la izquierda | Foto de unidad QJ341 en el folleto de especificaciones técnicas |
| 2 | Conjunto de oruga | Tren de rodaje bajo la unidad principal | Foto de unidad QJ341 en el folleto de especificaciones técnicas |
| 3 | Tolva de alimentación | Entrada trasera elevada | Foto de unidad QJ341 en el folleto de especificaciones técnicas |
La unidad móvil identifica la instalación;Las piezas de desgaste se especifican en última instancia a través de la página de componentes compartidos para su trituradora de mandíbulas, trituradora de cono, HSI, VSI o caja de criba.
Placas de mandíbula trituradora de mandíbula móvil
Para la cámara de trituración instalada en unidades de mandíbulas móviles QJ/UJ. Compruebe el modelo móvil, luego el modelo de trituradora de mandíbulas, lado fijo o móvil, perfil de dientes, cámara y plano.
Ver la página de la parte común →
Manto de trituradora de cono móvil
Para cámaras cónicas instaladas en QH/UH/US/QS y otras unidades móviles. Compruebe la unidad móvil, el modelo de cono instalado, la cámara, el plano del manto y la combinación de revestimiento.
Ver la página de la parte común →
trituradora de cono cóncava móvil
Con el manto forma la cámara trituradora de cono móvil. Compruebe las secciones superior, media e inferior, la cámara, la orientación, el plano y el conjunto de manto correspondiente.
Ver la página de la parte común →
Barra de soplado móvil HSI
Para trituradoras de impacto móviles QI/UI. Compruebe la unidad móvil, el modelo HSI instalado, la ranura del rotor, la sección de la martillo de impacto (blow bar), la longitud, el peso, la estructura de bloqueo y la orientación.
Ver la página de la parte común →

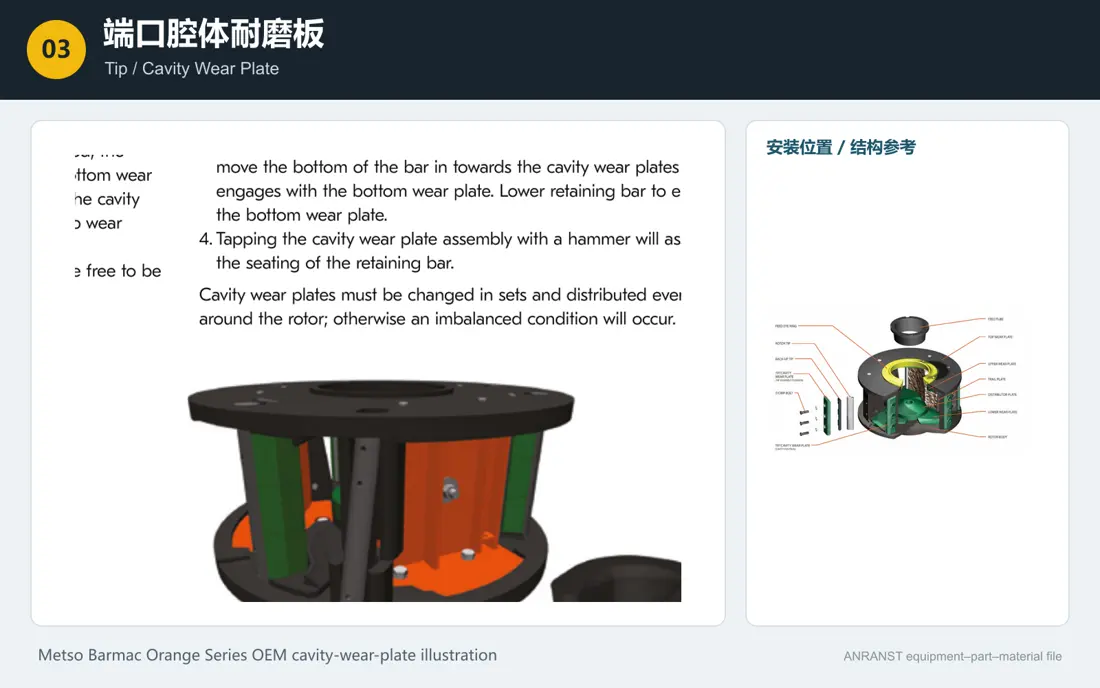

Móvil VSI Sistema de desgaste del rotor
Para UV unidades móviles VSI. Compruebe el modelo móvil, el modelo VSI instalado, el tamaño del rotor, los puertos, el sistema de descarga de material, la posición y orientación de la instalación.
Ver la página de la parte común →
Superficies de cribado móviles
Para QA/UF/QE cribas móviles y revendedores. Compruebe la unidad móvil, el modelo de caja de criba, el número de plataformas, la apertura, el tamaño del módulo, la fijación y la dirección del flujo.
Ver la página de la parte común →Otros repuestos también requieren una doble identificación de la unidad móvil y del equipo instalado, con controles de orientación, interfaces, ajustes, lubricación y revisión.
Eje excéntrico de trituradora de mandíbulas & Rodamientos
Primero identifique la trituradora de mandíbulas instalada, luego compruebe el diámetro del eje, la excentricidad, los asientos de los cojinetes, los chaveteros, la rotación, la designación de los cojinetes, la holgura y la lubricación.
Ver la página de la parte común →
Casquillo del contraeje de la trituradora de cono
Soporta el contraeje de la trituradora de cono instalado. Compruebe la unidad móvil, la trituradora instalada, la posición, el diámetro interior y exterior, la longitud, las ranuras de aceite, el ajuste y la lubricación.
Ver la página de la parte común →
HSI Rotor & Sistema de eje
Para el HSI instalado en unidades QI/UI. Compruebe el diámetro y ancho del rotor, las ranuras de la martillo de impacto (blow bar), los extremos del eje, la rotación, la inercia, los cojinetes y los requisitos de equilibrio dinámico.
Ver la página de la parte común →

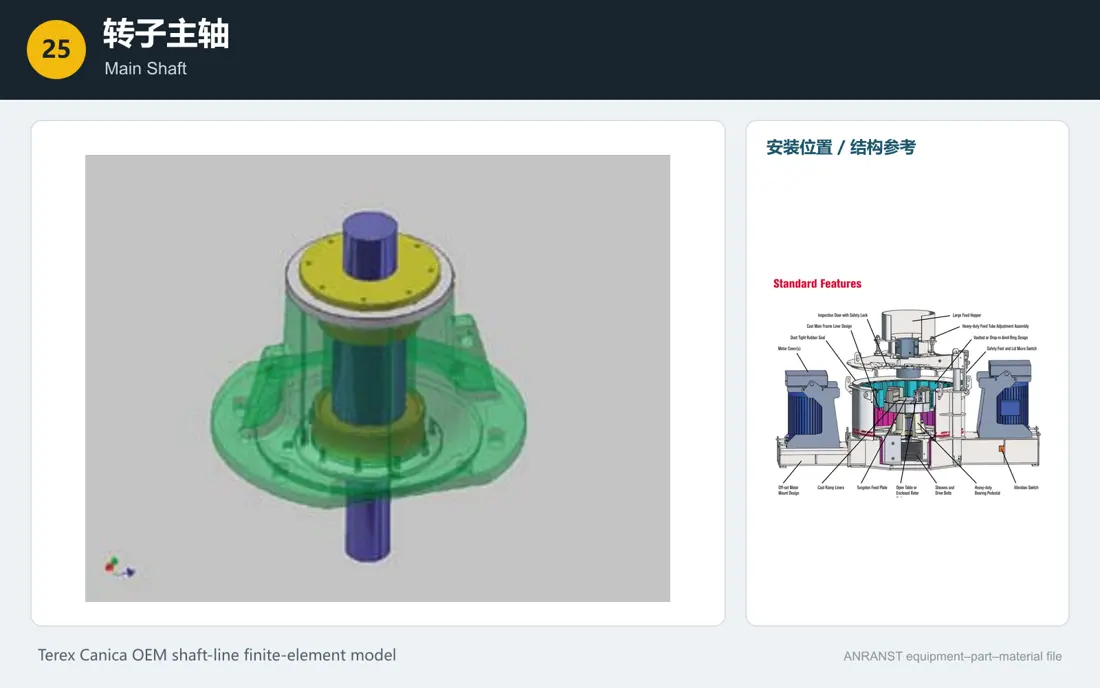

VSI Eje principal & Cojinetes
Para el VSI instalado en unidades UV. Compruebe el eje principal, la interfaz del rotor, la designación completa del rodamiento, la velocidad, la holgura, los sellos, la lubricación, el descentramiento y el equilibrio dinámico.
Ver la página de la parte común →
Resortes de soporte de criba
Soportar y aislar cuadros de criba QA/UF/QE. Marque la casilla de modelo, posición, diámetro exterior y de alambre, altura libre, rigidez, cantidad y altura del conjunto coincidente.
Ver la página de la parte común →
Marco de panel modular de criba
Soporte de paneles modulares en cribas móviles. Compruebe el modelo de caja de criba, el número de plataformas, las dimensiones de los módulos, el diseño de la rejilla, las interfaces de sujeción y los datos de instalación.
Ver la página de la parte común →Generalmente no. Compruebe el sufijo completo, el número de serie, el año de producción, la placa de identificación de la trituradora o caja de criba instalada y la revisión de la configuración.
No se crean páginas duplicadas. Una vez identificada la instalación móvil, utilice la página de componentes compartidos para la trituradora de mandíbulas, trituradora de cono, HSI, VSI o caja de criba correspondiente.
Sí. Envíe placas de identificación de la unidad móvil y del equipo instalado, la posición de la pieza, fotografías de las piezas usadas, dimensiones clave o planos para que podamos identificar la pieza primero.
Proporcione el modelo móvil completo y el número de serie, la placa de identificación de la trituradora o caja de criba instalada, la posición de la pieza, los números, las fotografías, los planos, el material y las condiciones operativas para su identificación y suministro.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.
