Empiece por la marca, la serie de equipos y la máquina instalada; después explore piezas de desgaste, componentes de accionamiento y repuestos estructurales, materiales y procesos, revisión de planos, control de calidad y entrega de piezas terminadas.
Esta página aborda series y modelos de equipos, posiciones de las piezas, materiales y procesos, revisión de planos y opciones de consulta. Antes de fabricar o cotizar, compruebe el plano, las dimensiones y la idoneidad del utillaje con el modelo completo y los planos.
La tabla de modelos ayuda a identificar la máquina. Para fabricar y cotizar se necesitan la placa de identificación, el modelo completo, el número de serie, el plano, el plano de disposición general y la revisión del plano.
| Serie / modelo | Gama de equipos e identificación | Historia e identificación de equipos |
|---|---|---|
| Trituradoras de cono CH/CS: series actuales | CH420, CH430, CH440, CH540, CH550, CH660, CH830i, CH840i, CH860i, CH865i, CH865, CH870, CH870i, CH880, CH890, CH890i, CH895i; CS420, CS430, CS440, CS550, CS660 | Gama de trituradoras de cono; identifique la máquina por su placa y configuración específica |

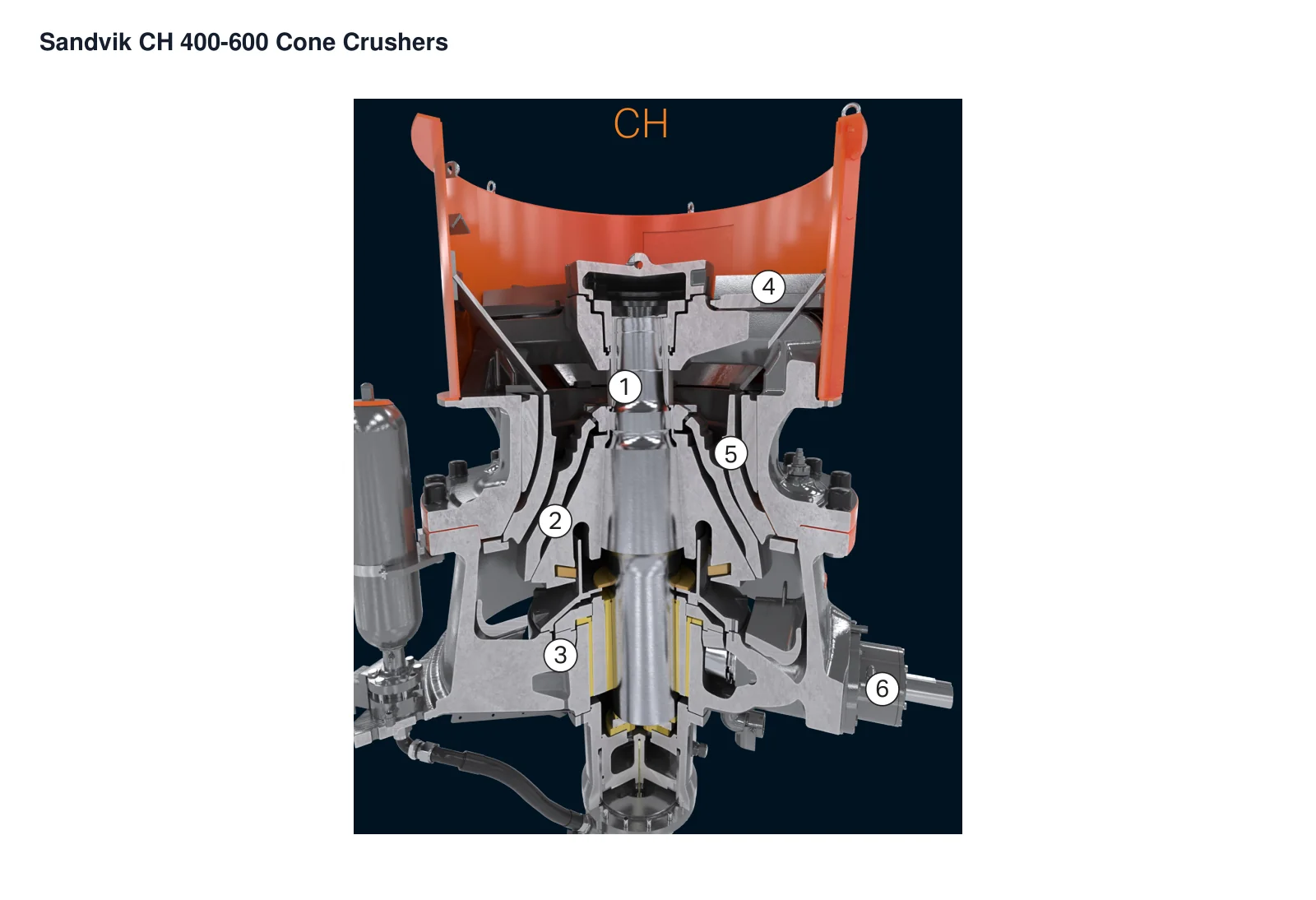

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Manguito del eje principal y tuerca interior de la cabeza | Protección y bloqueo de la parte superior del eje principal | CH420/CH430/CH440/CH660 - sección de la familia OEM (dimensiones no especificadas) |
| 1 | Apertura de alimentación | Abertura superior grande de alimentación | CS420/CS430/CS440/CS660 - sección de la familia OEM (dimensiones no especificadas) |
| 2 | Revestimientos de trituración | Superficies de trabajo opuestas del manto y el cóncavo | CH420/CH430/CH440/CH660 - sección de la familia OEM (dimensiones no especificadas) |
| 2 | Cámara de trituración | Zona de trituración entre los revestimientos | CS420/CS430/CS440/CS660 - sección de la familia OEM (dimensiones no especificadas) |
| 3 | Engranajes cónicos | Engrane inferior del accionamiento | CH420/CH430/CH440/CH660 - sección de la familia OEM (dimensiones no especificadas) |
| 3 | Carcasa inferior | Bastidor inferior con diseño común para CH/CS | CS420/CS430/CS440/CS660 - sección de la familia OEM (dimensiones no especificadas) |
| 4 | Brazos de la carcasa superior | Soportes de la carcasa superior junto a la abertura de alimentación | CH420/CH430/CH440/CH660 - sección de la familia OEM (dimensiones no especificadas) |
| 4 | Revestimientos de trituración | Superficies de trabajo opuestas del manto y el cóncavo | CS420/CS430/CS440/CS660 - sección de la familia OEM (dimensiones no especificadas) |
| 5 | Cámara de trituración | Cámara entre el manto y el cóncavo | CH420/CH430/CH440/CH660 - sección de la familia OEM (dimensiones no especificadas) |
| 5 | Perfil de la cámara de trituración | Ubicación del perfil de cámara CCP en la figura del OEM | CS420/CS430/CS440/CS660 - sección de la familia OEM (dimensiones no especificadas) |
| 6 | Conjunto del eje del piñón | Eje de accionamiento lateral y sus rodamientos | CH420/CH430/CH440/CH660 - sección de la familia OEM (dimensiones no especificadas) |
| 6 | Conjunto del eje del piñón | Carcasa lateral inferior del eje | CS420/CS430/CS440/CS660 - sección de la familia OEM (dimensiones no especificadas) |
Estas categorías generales de piezas de trituradoras de cono ayudan a identificar la pieza necesaria. Compruebe su idoneidad con el modelo específico de Sandvik Mining and Rock Solutions y los planos.
Manto / revestimiento del cabezal
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Revestimiento del tazón / cóncavo
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Placa de alimentación / cono de alimentación
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Revestimiento del bastidor principal
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Protector de brazo / revestimiento de brazo
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →Protector / revestimiento de contrapeso
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo aplicable con los planos del equipo.
Ver detalles de la pieza general →Identifique engranajes, ejes, casquillos, rodamientos, sellos, piezas hidráulicas, soportes y conectores para revisar los planos. Las referencias indicadas a planos o piezas del fabricante corresponden a piezas identificadas y deben compararse con su máquina.
Revestimiento del apoyo esférico
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Casquillo superior del cabezal
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Casquillo inferior del cabezal
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
casquillo excéntrico
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Casquillo del contraeje
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →Cojinete de empuje
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo aplicable con los planos del equipo.
Ver detalles de la pieza general →Facilite el modelo completo, el número de serie, la revisión del plano, la posición de instalación, fotografías de la pieza actual, el material y las condiciones de operación.
No. Las imágenes generales ayudan a identificar la categoría de la pieza. La fabricación requiere planos, dimensiones, interfaces, materiales y criterios de aceptación acordados.
Empiece por la placa de identificación, el plano de disposición general, la posición de instalación, fotografías de la pieza usada y las dimensiones principales. Así podremos evaluar la viabilidad de inspeccionar dimensiones, evaluar el material y fabricar según plano.
Facilite el modelo completo, el número de serie, la placa de identificación, la posición de instalación, fotografías de la pieza actual, planos, material y condiciones de operación. Los utilizamos para identificar la pieza, evaluar materiales, organizar la producción en fundiciones certificadas, coordinar el control de calidad y gestionar la entrega de piezas terminadas.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.
