Comience por las gamas actuales SK, SM y S para encontrar paneles y mallas de criba, revestimientos, bastidores de pisos, resortes de apoyo, piezas de tensado, materiales y opciones de cotización.
La gama pública actual se organiza en SK, SM y S y sus tipos de criba. Esta página no inventa dimensiones estándar: el tipo de criba, la superficie de cribado, el número de pisos, el accionamiento y la posición de la pieza sirven de base para la comparación técnica.
Sandvik publica tipos de criba en lugar de un único sistema de modelo de tamaño estándar. Esta tabla conserva rangos oficiales y tipos de cribas públicas;compruebe la longitud, el ancho, el número de plataformas, la apertura, el accionamiento y el excitador de vibración con los documentos del equipo instalado.
| Gama de productos | Tipo de criba | Detalles de identificación clave | Base de dimensión |
|---|---|---|---|
| SK Rango | SL Cubierta plana | Criba plana;Compruebe el servicio húmedo/seco, el número de plataformas y la configuración de cribado. | Customized |
| SK Rango | SM Multipendiente | Criba multipendiente para clasificación de alto rendimiento | Customized |
| SK Rango | SA Cubierta plana | Criba plana;Compruebe la superficie de cribado y la configuración de la unidad. | Customized |
| SK Rango | Criba de barras SG | Grizzly de alta resistencia para precribado y eliminación de finos | Customized |
| SK Rango | SN Multipendiente | Criba multipendiente de uno o dos pisos con motores vibratorios | Customized |
| SK Rango | SV Deshidratación | Criba de deshidratación;Compruebe la superficie de detección, el área abierta y los requisitos de drenaje. | Customized |
| SM Rango | SM Multipendiente | Criba multipendiente de uno o dos pisos con excitadores de vibración DF | Customized |
| SM Rango | SL Plano lineal | Criba plana lineal de uno o dos pisos con excitadores de vibración DF | Customized |
| SM Rango | SG Grizzly lineal | Grizzly lineal de alta resistencia para precribado de alimentación de trituradora | Customized |
| SM Rango | SA Plano | Criba plana lineal de uno o dos pisos con motores vibratorios | Customized |
| S Rango | SA | Criba inclinada | Customized |
| S Rango | SJ | Criba inclinada | Customized |
| S Rango | Criba horizontal SL | criba horizontal | Customized |
| S Rango | SS / SF Caída libre | Criba de caída libre | Customized |
| S Rango | SR Rodillo | Criba enrollable | Customized |
| S Rango | Criba de barras SG | criba grisáceo | Customized |

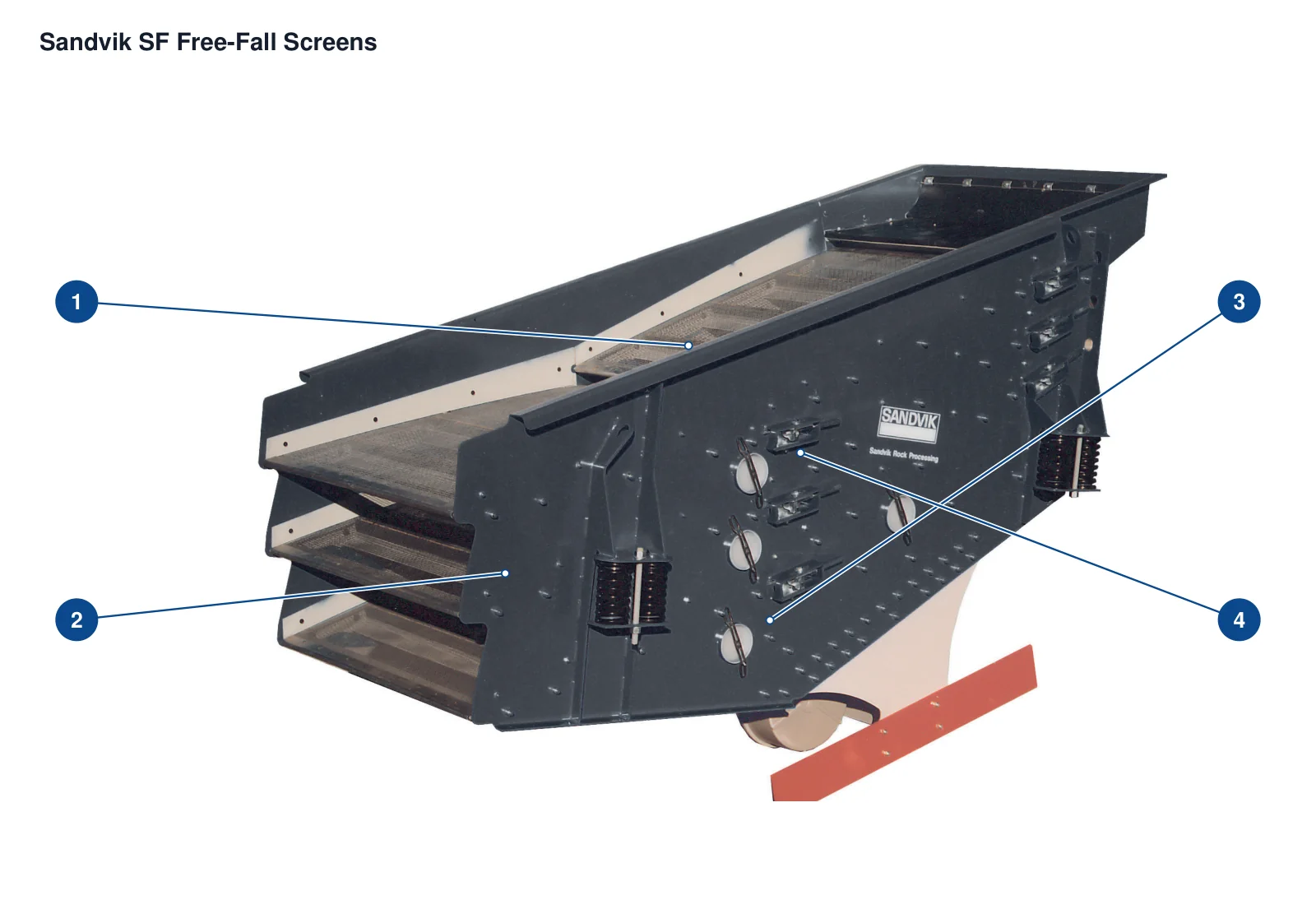

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Medios de cribado | Superficie escalonada de cribado visible en la parte superior | SF - vista de la familia OEM (dimensiones no especificadas) |
| 2 | Resortes de apoyo | Apoyo de resortes bajo la caja de la criba | SF - vista de la familia OEM (dimensiones no especificadas) |
| 3 | Motores vibratorios | Módulo de accionamiento bajo la caja de la criba | SF - vista de la familia OEM (dimensiones no especificadas) |
| 4 | Placas laterales | Placas estructurales a lo largo de los laterales de la caja de la criba | SF - vista de la familia OEM (dimensiones no especificadas) |
Compruebe los paneles y mallas por apertura, tamaño del módulo, fijación, dirección del flujo y función de cribado. Identifique los revestimientos por separado en las áreas de alimentación, paredes laterales, descarga y soporte.

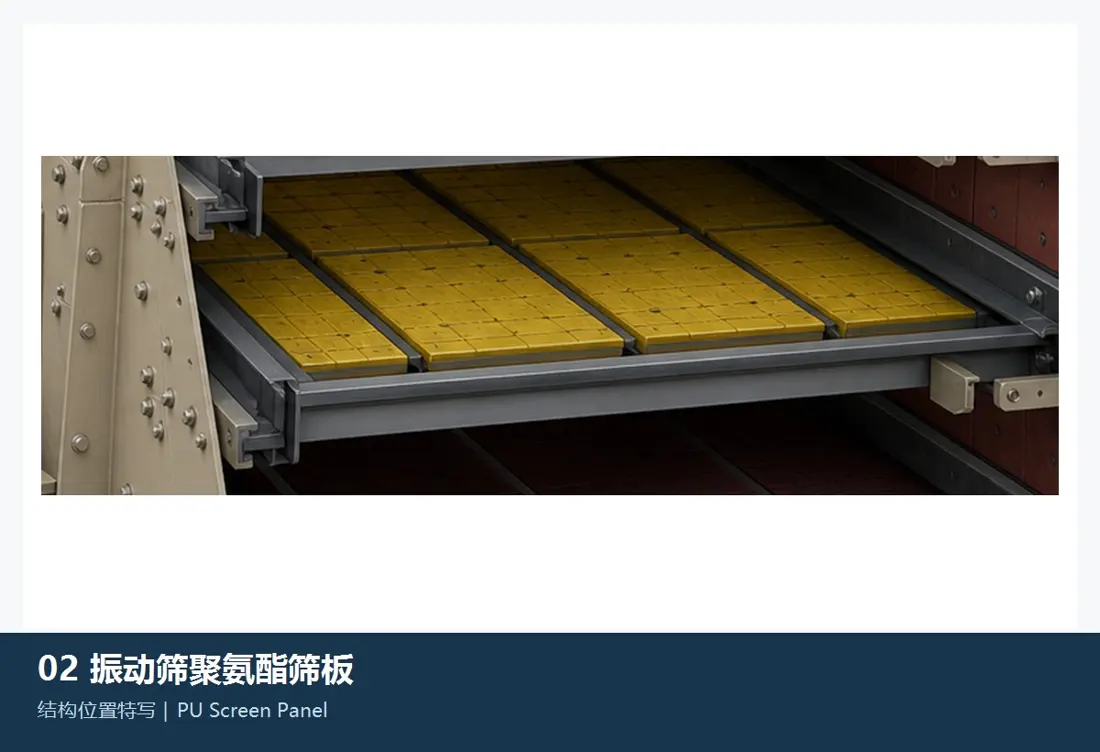

Panel de criba de poliuretano
Instalado en cubierta para clasificación o deshidratación a través de las aberturas. Compruebe la forma y el tamaño de la abertura, el espesor del panel, las dimensiones del módulo, la fijación, la dirección del flujo, el área abierta y el servicio de detección.
Ver la página de la parte común →

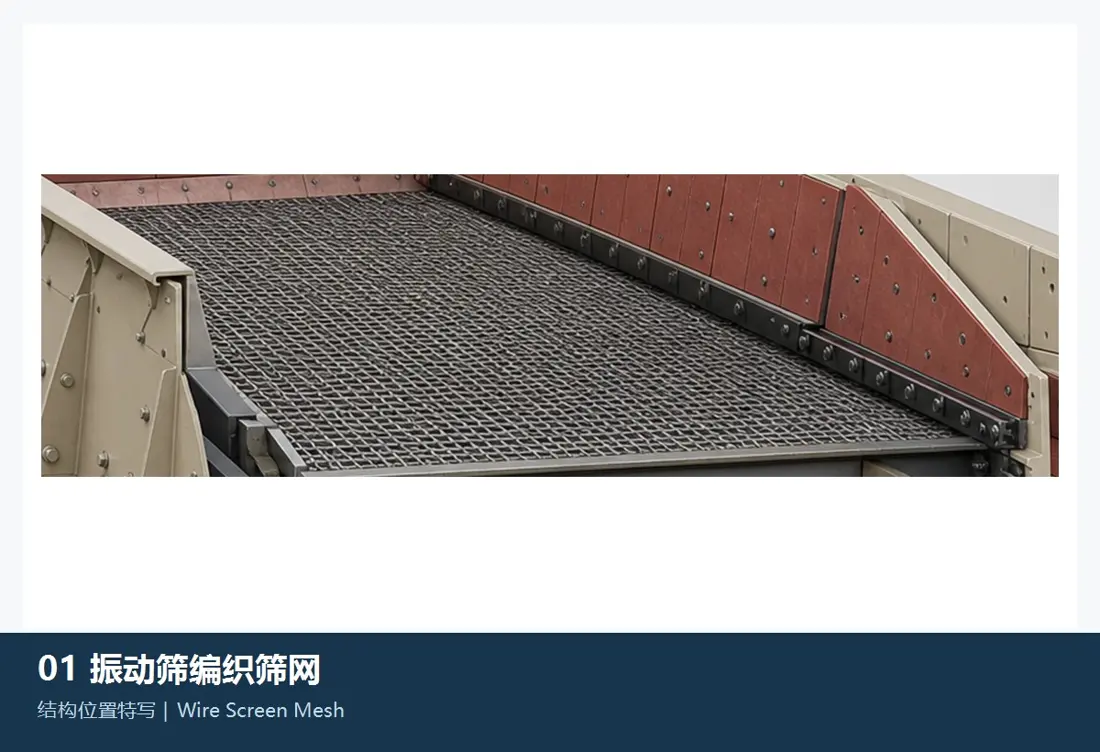

Malla de criba / malla metálica
Para clasificación seca o húmeda. Compruebe la apertura, el diámetro del alambre, el tejido, el ancho, el largo, la dirección de la tensión, la forma del borde y el número de plataformas.
Ver la página de la parte común →

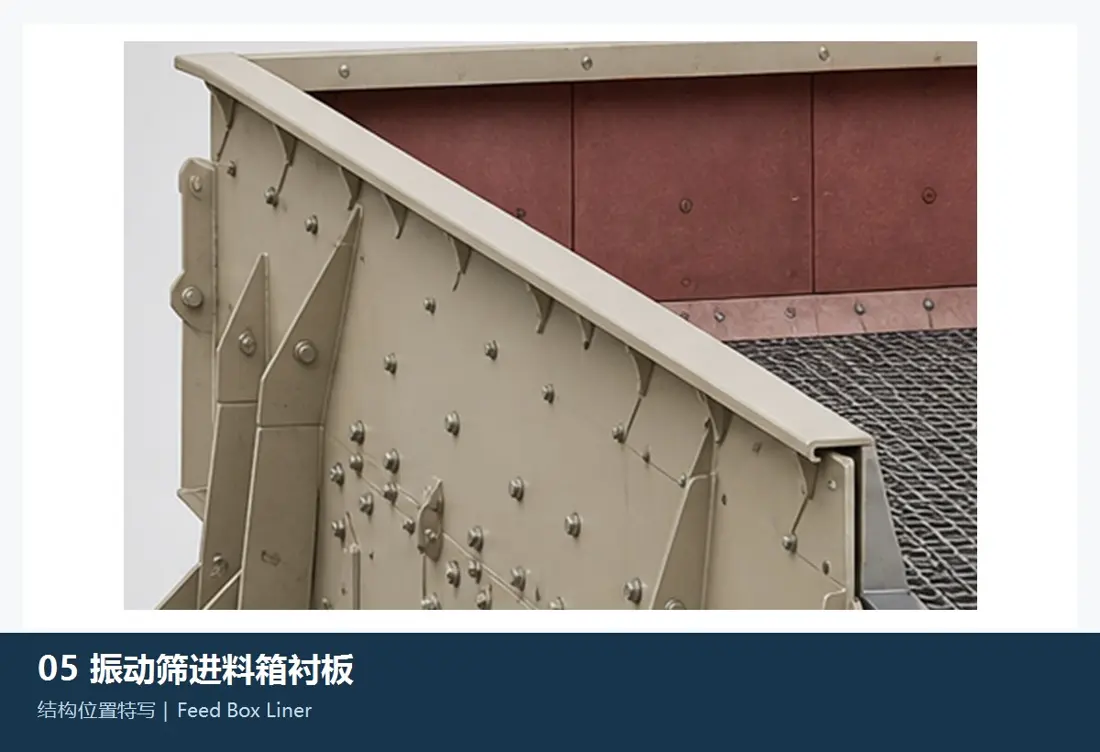

Revestimiento de caja de alimentación
Protegen el área de alimentación y amortigüe el flujo de material concentrado. Compruebe la posición, la secuencia de las placas, los orificios, el espesor, las superposiciones y la dirección de alimentación.
Ver la página de la parte común →

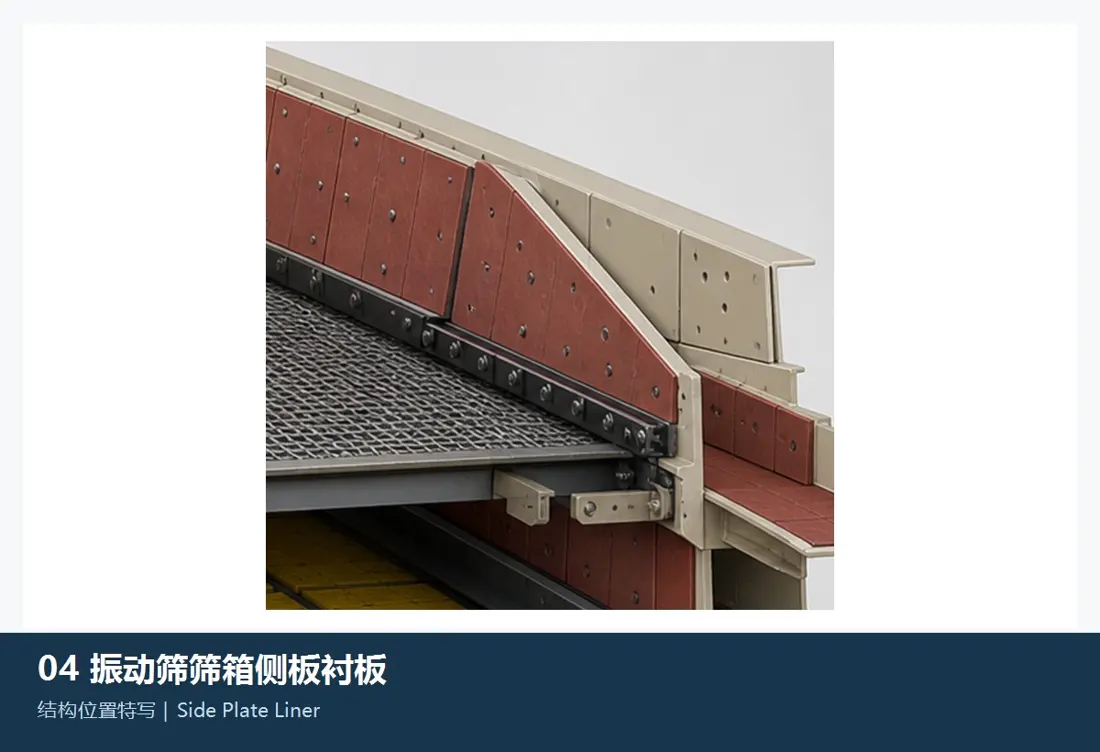

Revestimiento de placa lateral
Protegen las paredes laterales de la caja de malla en contacto con la cama de material. Compruebe el lado izquierdo/derecho, la posición delantera/trasera, los números de placa, los orificios, el grosor y la superposición con la plataforma.
Ver la página de la parte común →

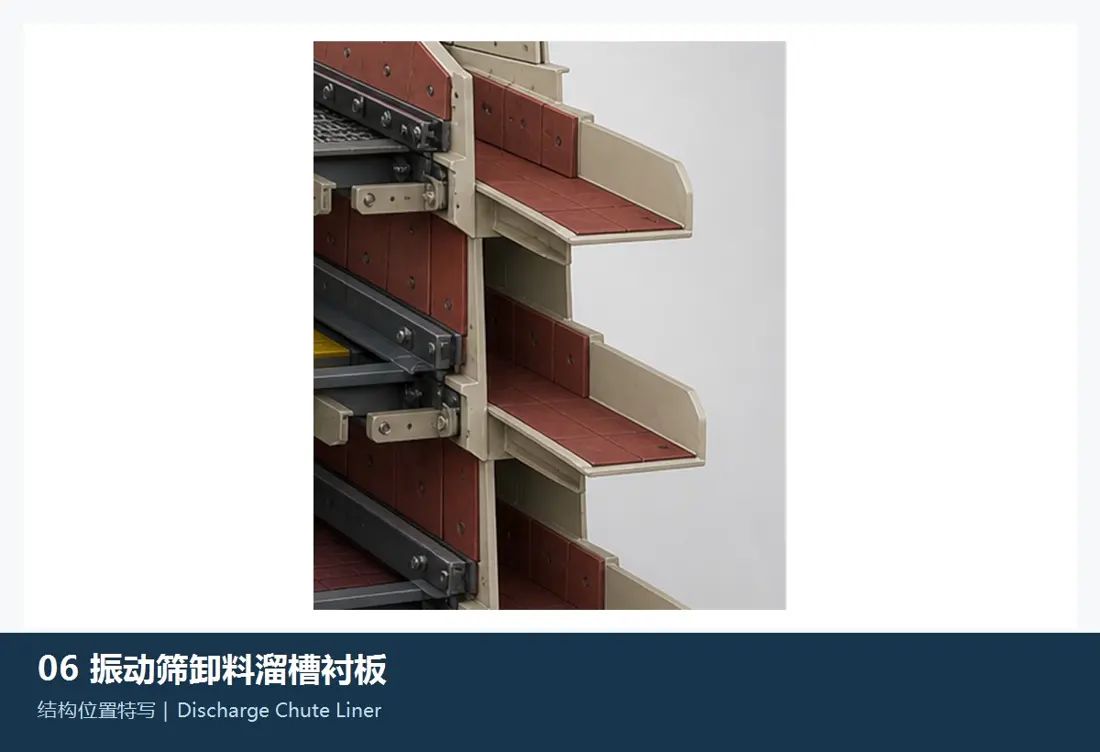

revestimiento de la canaleta de descarga
Protegen los conductos de descarga de tamaño demasiado grande o demasiado pequeño. Compruebe la salida servida, dirección del flujo, secuencia de placas, orificios, espesores y superposiciones.
Ver la página de la parte común →

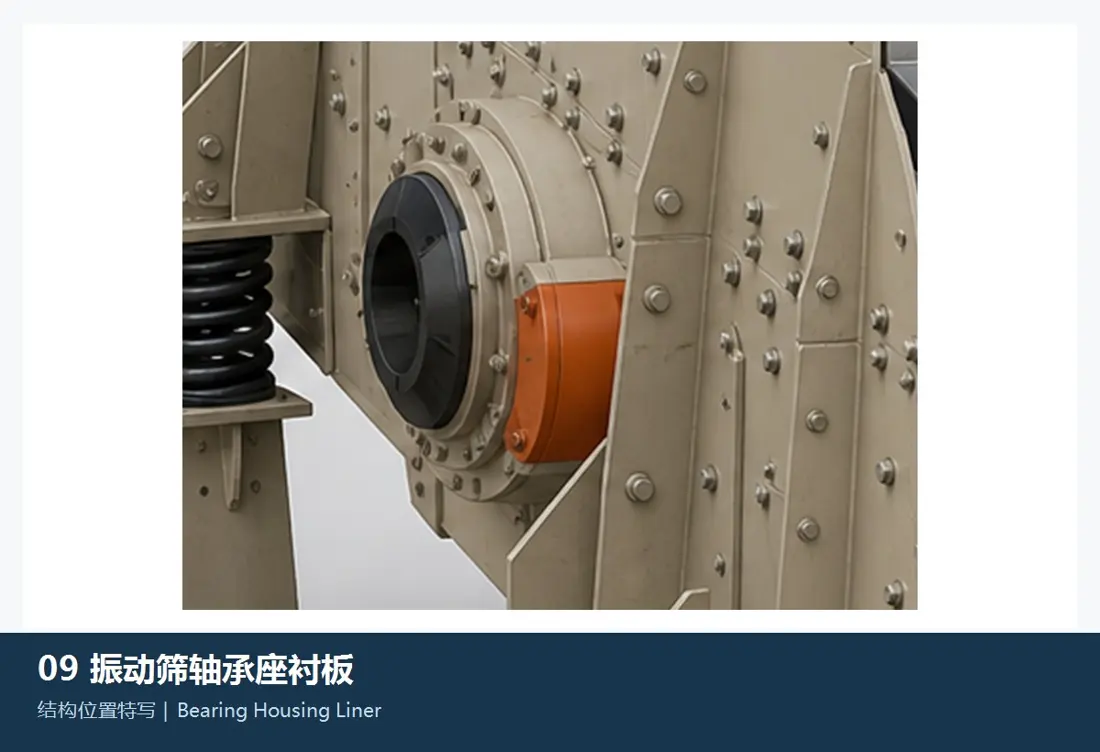

Revestimiento protector de la carcasa del cojinete
Protegen las estructuras expuestas cerca de las carcasas de los cojinetes contra la caída y el flujo de material. Compruebe la posición de la carcasa, el perfil de la placa, los orificios, el espesor y el espacio libre para mantenimiento.
Ver la página de la parte común →
Tiras de Goma de Soporte de Criba
Se instala entre la malla y los puntos de soporte o sujeción para amortiguar las vibraciones y proteger los bordes de la malla. Compruebe la sección, la longitud, el ancho de la ranura, la orientación y los rieles coincidentes.
Ver la página de la parte común →Compruebe las piezas estructurales y de soporte por tipo de criba, número de plataforma, dimensiones de la plataforma, amplitud, frecuencia, carga, orientación y datos de instalación.

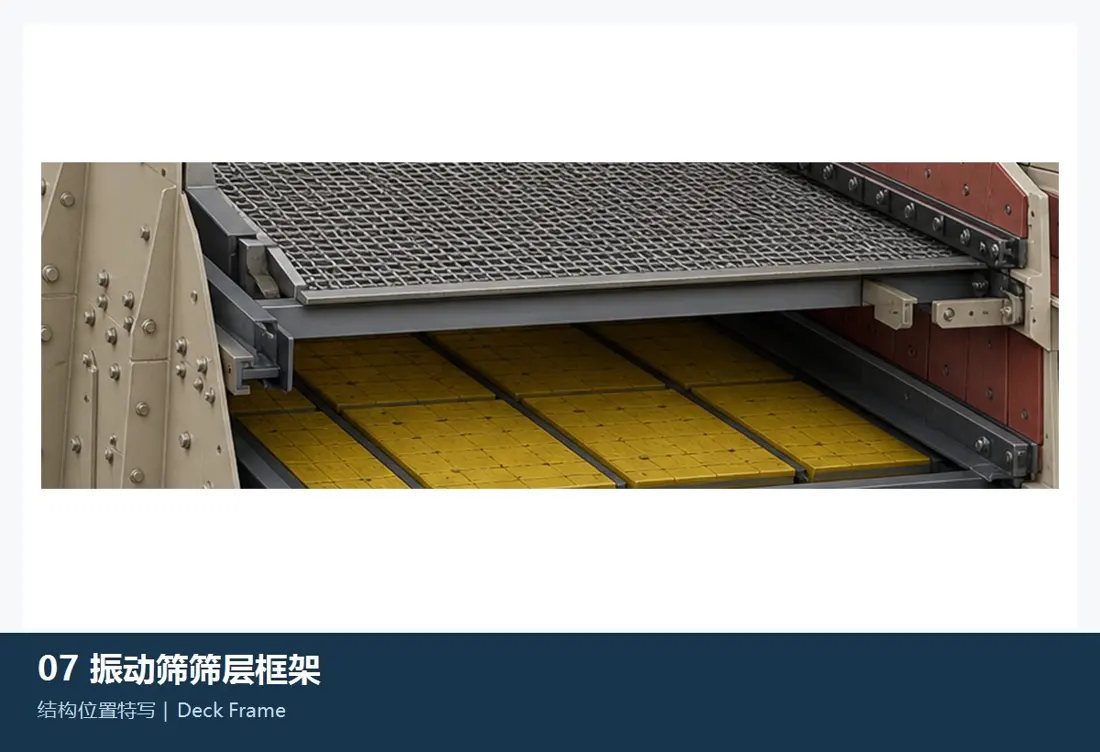

Marco de cubierta
Soportan la superficie de cribado y el lecho de material. Compruebe el tipo de criba, el número de plataformas, el largo, el ancho, la disposición de los travesaños, los orificios de conexión, la altura de la corona, el método de tensado y los datos de instalación.
Ver la página de la parte común →

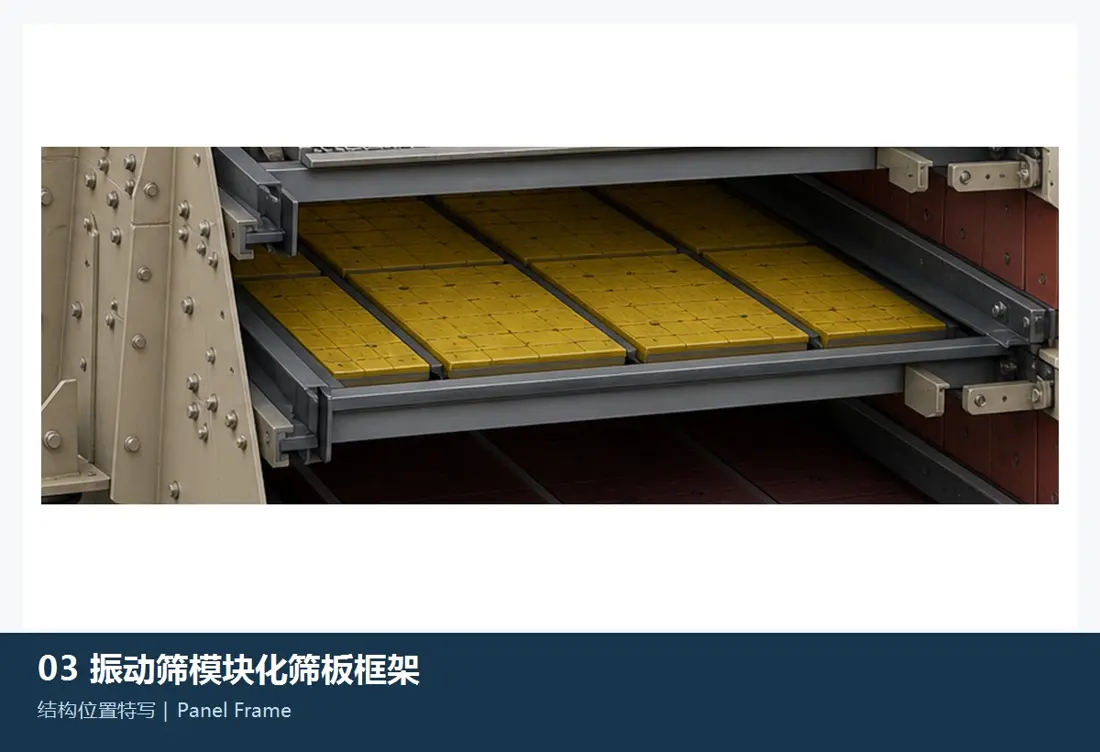

Bastidor de panel modular
Sostenga los paneles modulares mientras mantiene el espacio entre los módulos y la planitud de la plataforma. Compruebe las dimensiones del módulo, el diseño de la cuadrícula, las interfaces de fijación, el número de plataformas y los datos estructurales.
Ver la página de la parte común →

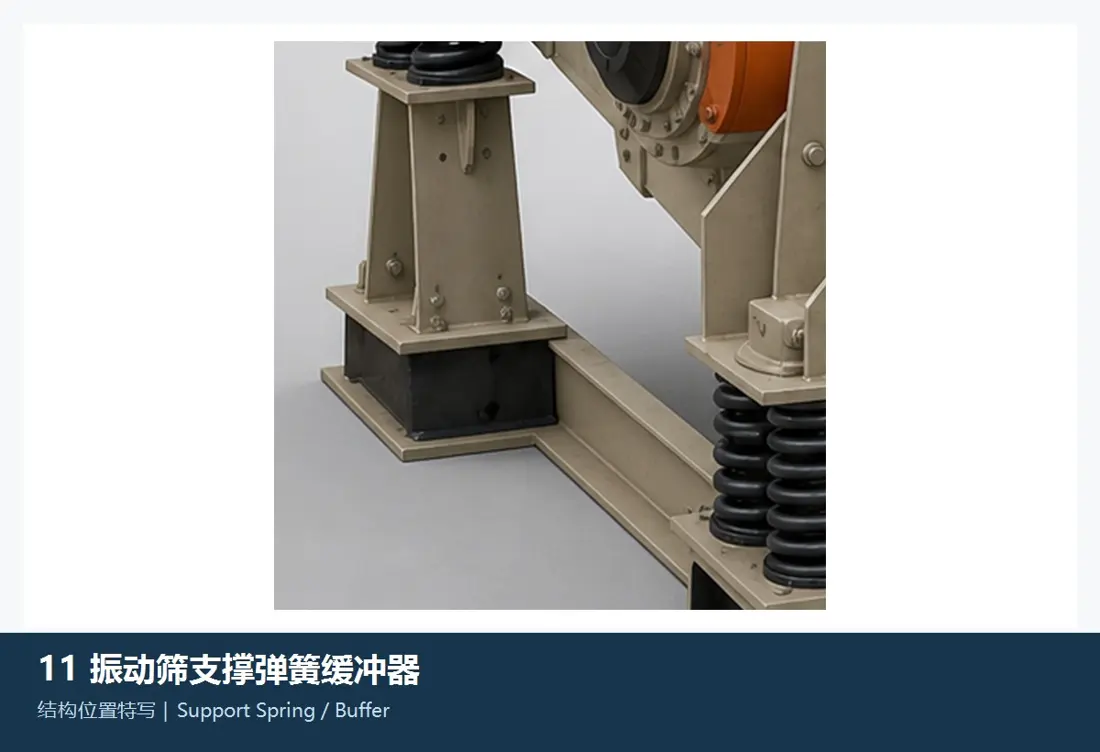

Resorte de apoyo / tope amortiguador
Soportar el cuadro de criba y aislar cargas dinámicas. Compruebe los diámetros exterior y de alambre, altura libre, rigidez, cantidad, posición y altura del conjunto coincidente.
Ver la página de la parte común →

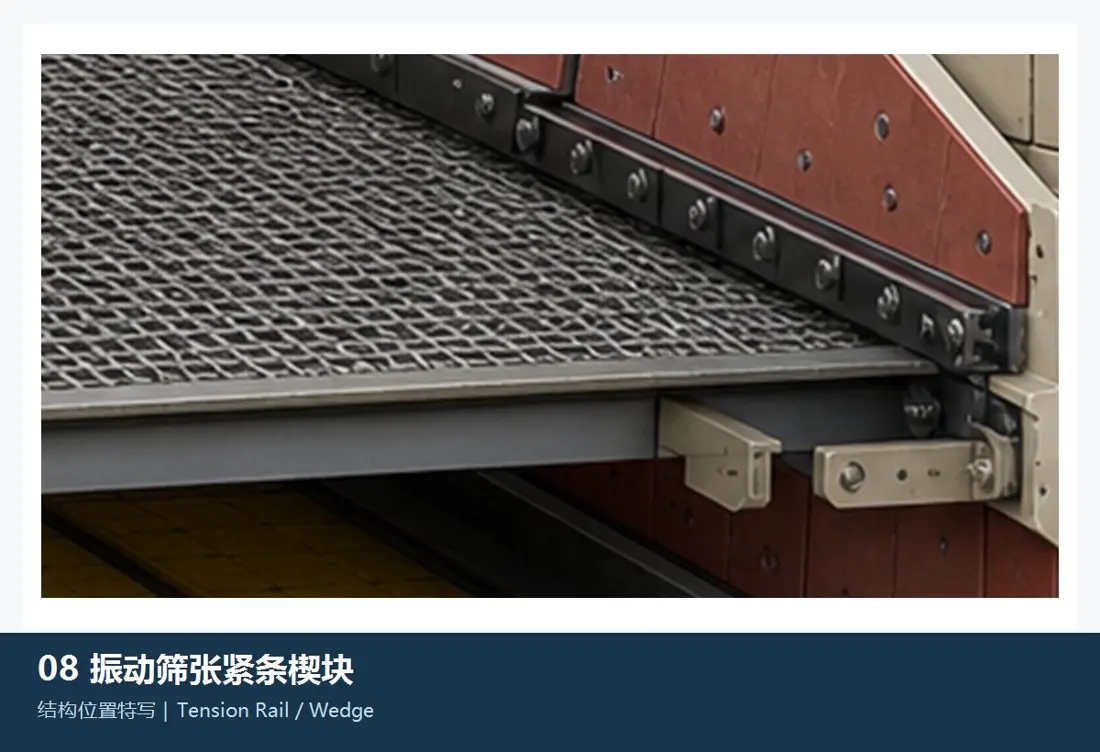

Riel de tensión/cuña
Asegure la malla tensada y mantenga la precarga de la plataforma. Compruebe la dirección del cribado, la sección del riel, el ángulo de la cuña, la longitud, los orificios y la disposición izquierda/derecha.
Ver la página de la parte común →No. La misma designación de tipo puede aparecer en diferentes rangos. Proporcione la gama SK/SM/S, la placa de identificación completa, las dimensiones y el recuento de la plataforma y los documentos del equipo.
No. También compruebe las dimensiones del módulo, el espesor, la forma de la abertura, la fijación, la dirección del flujo, la disposición de la plataforma, el material y las condiciones de cribado húmedo o seco.
Sí. Envíe la placa de identificación, la posición de instalación, las fotografías de las piezas usadas, las dimensiones clave o los planos para que podamos identificar la pieza primero.
Proporcione la placa de identificación completa, rango SK/SM/S, tipo de criba, dimensiones y recuento de la plataforma, posición de las piezas, planos o muestras, fotografías, planos, material y condiciones para identificación y suministro.
