Utilice los modelos actuales CV215–CV229 para identificar sistemas de puntas del rotor, piezas de alimentación, placas de desgaste internas y externas, ejes principales, rodamientos, accionamientos y materiales para cotizar.
Los modelos y datos principales identifican la instalación. Las piezas de desgaste se agrupan por alimentación del rotor, pasos de descarga, protección interna y externa y posición en la cámara; los ejes y piezas de accionamiento se enumeran por separado.
El peso, el tamaño máximo de alimentación, la capacidad y la potencia del motor proceden de las páginas actuales de productos VSI estacionarios de Sandvik y apoyan la identificación inicial de la instalación.
| Model | Weight | Alimentación máxima | Capacity | Potencia del motor |
|---|---|---|---|---|
| CV229 | 14,826 kg | 55 mm | 445–600 t/h | 500 kW |
| CV228 | 14,826 kg | 55 mm | 271–444 t/h | 370 kW |
| CV218 | 11,776 kg | 55 mm | 193–270 t/h | 250 kW |
| CV217 | 9,500 kg | 50 mm | 122–192 t/h | 185 kW |
| CV216 | 9,500 kg | 50 mm | 51–121 t/h | 110 kW |
| CV215 | 6,000 kg | 40 mm | 10–50 t/h | 55 kW |

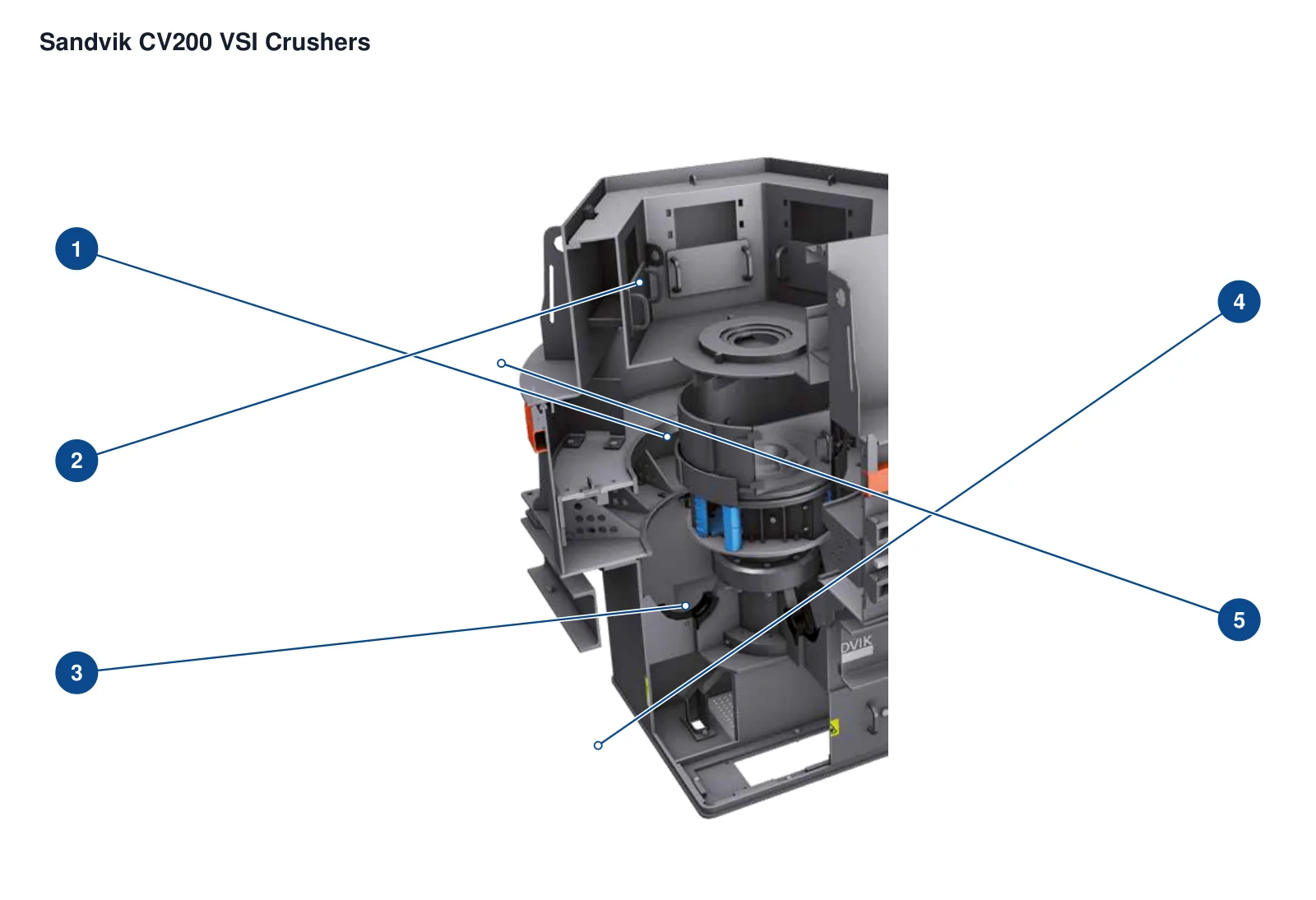

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Rotor | Conjunto giratorio cilíndrico central | CV200 - sección de la familia OEM (dimensiones no especificadas) |
| 2 | Tubo de alimentación | Desde la entrada superior hasta el rotor | CV200 - sección de la familia OEM (dimensiones no especificadas) |
| 3 | Conjunto del eje principal | Soporte vertical y accionamiento bajo el rotor | CV200 - sección de la familia OEM (dimensiones no especificadas) |
| 4 | Motor de accionamiento | Módulo del motor en la base | CV200 - sección de la familia OEM (dimensiones no especificadas) |
| 5 | Puerta de inspección | Abertura lateral hacia la cámara de trituración | CV200 - sección de la familia OEM (dimensiones no especificadas) |
Identifique cada pieza por su posición. La selección de materiales considera conjuntamente la abrasión a alta velocidad, las cargas centrífugas, el impacto local, el riesgo de fractura y el equilibrado dinámico del rotor.

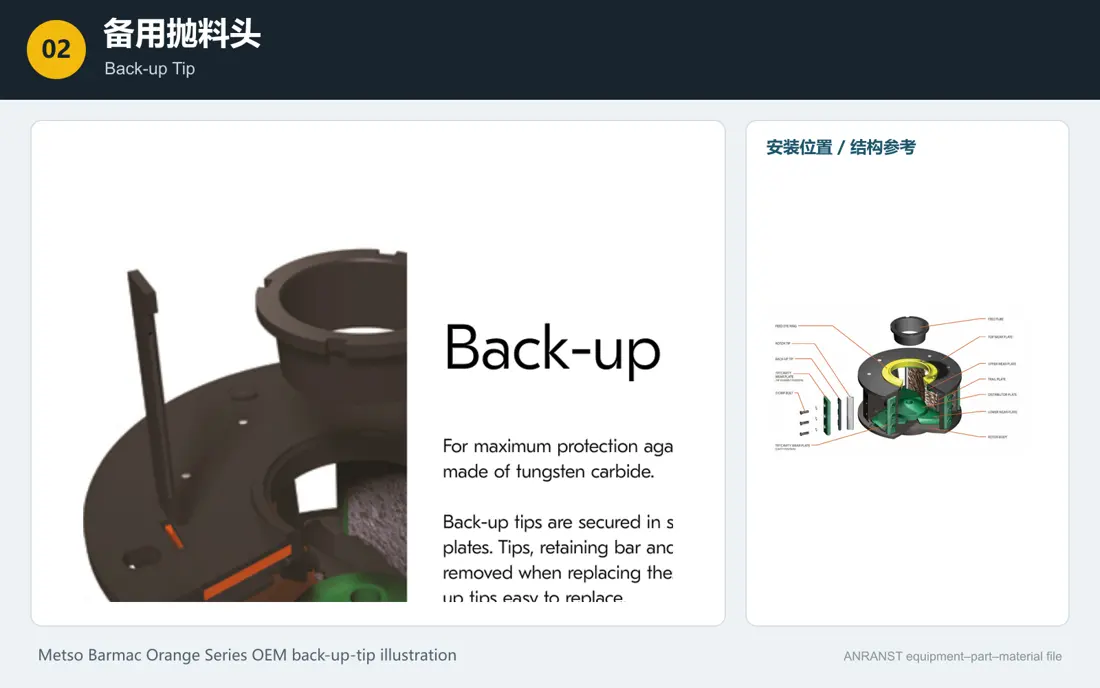

Punta de respaldo
Se sitúan en las salidas del rotor y siguen protegiéndolo tras el desgaste de las puntas principales. Revise el modelo de rotor, la orientación izquierda o derecha, los orificios, el perfil, las puntas correspondientes y la secuencia de instalación.
Ver página del componente →
Placa de desgaste de la cavidad de punta
Protegen la cavidad del rotor cerca de las puntas. Revise las aberturas del rotor, la orientación, el perfil de placa, los orificios, el espesor y la compatibilidad con el sistema de puntas.
Ver página del componente →

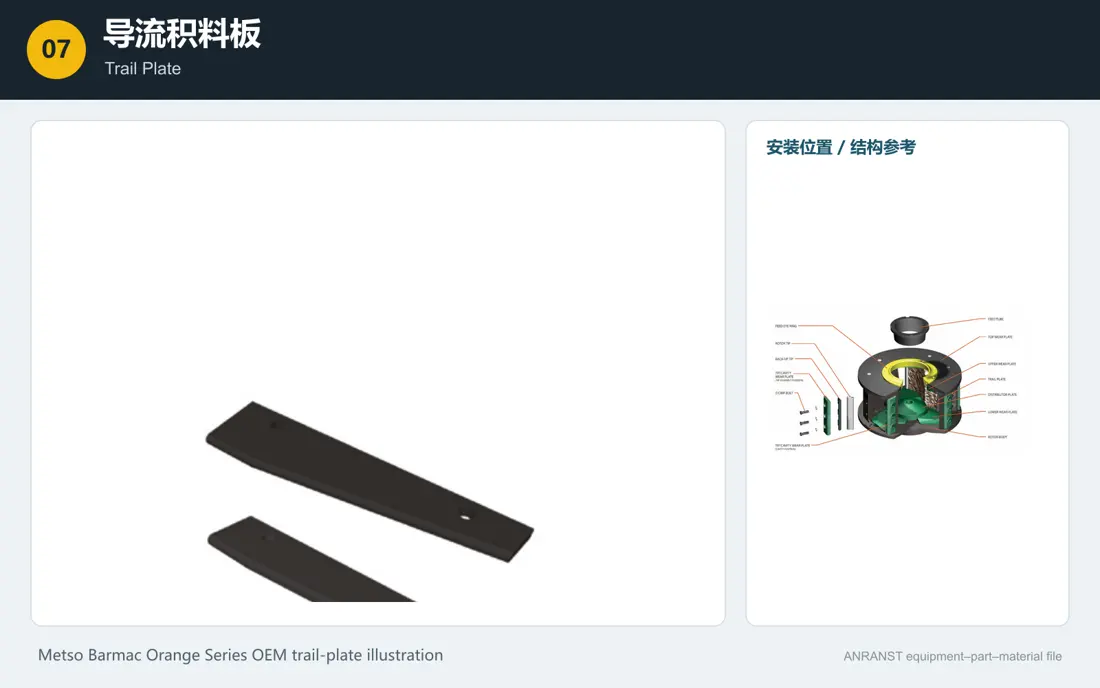

Placa de guiado del flujo
Se instalan en las zonas posteriores de los pasos de descarga del rotor y soportan erosión por flujo de alta velocidad. Revise la referencia de posición, el sentido, la curvatura, los orificios y los solapes con las placas de desgaste superiores e inferiores.
Ver página del componente →

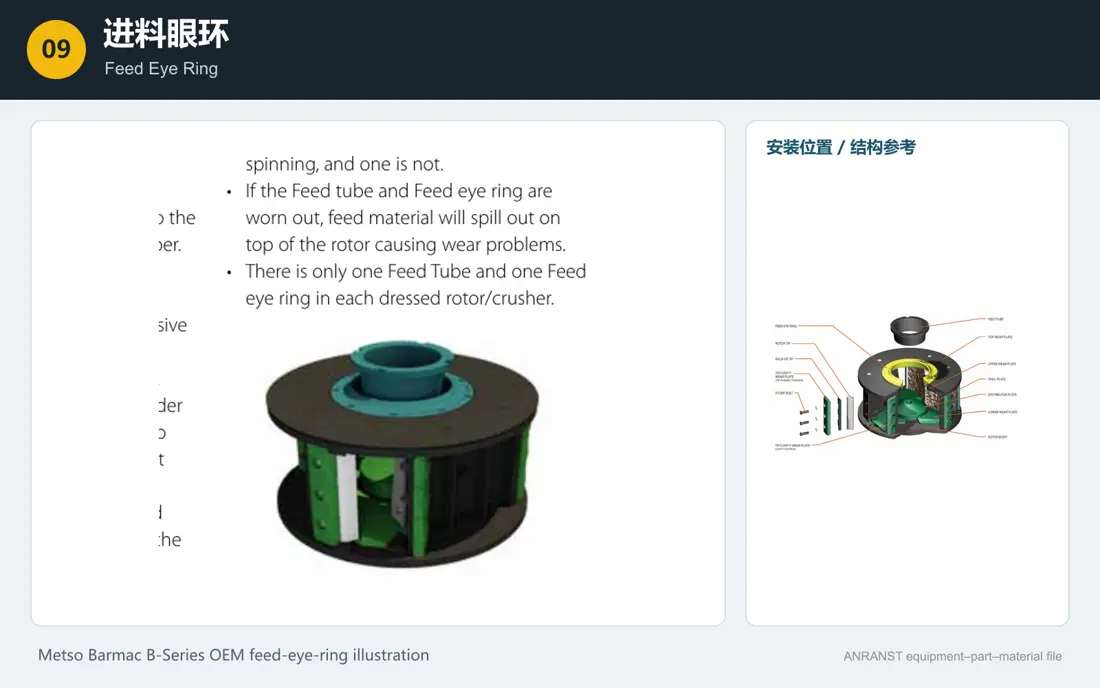

Anillo de la boca de alimentación
En la entrada central del rotor guía la alimentación y protege el borde. Revise los diámetros interior y exterior, el espesor, los orificios, los elementos de posicionamiento y la holgura del tubo de alimentación.
Ver página del componente →

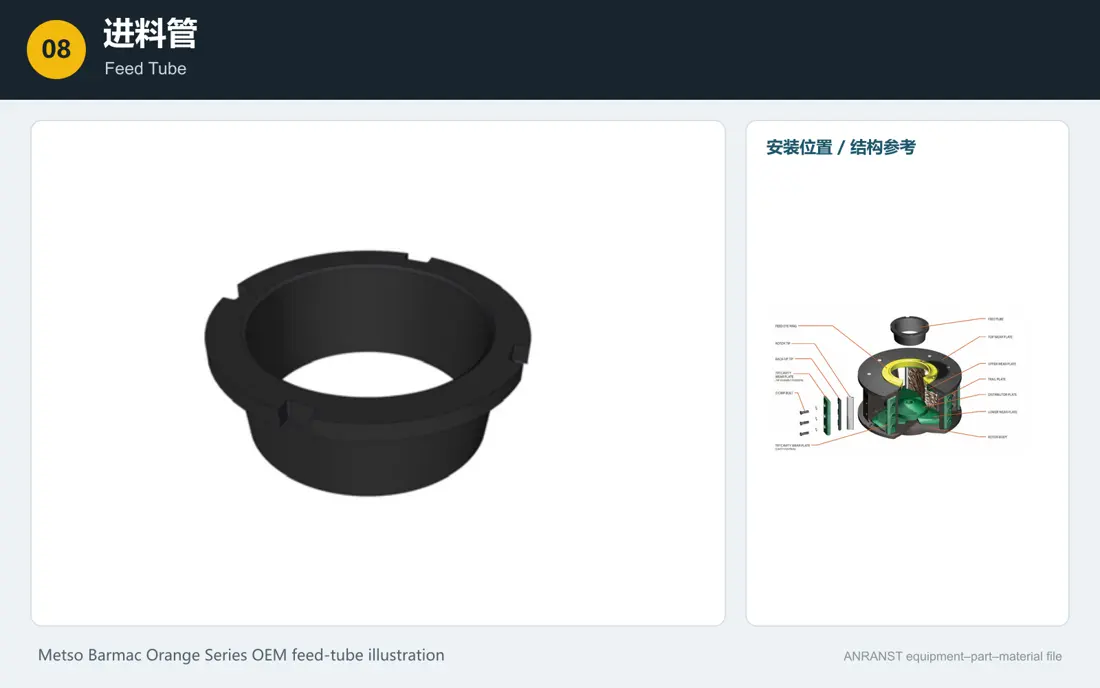

Tubo de alimentación
Dirige el material al centro del rotor. Revise los diámetros, la longitud, la brida, la altura de instalación, la concentricidad, la dirección del flujo y el ajuste con el anillo de la boca de alimentación.
Ver página del componente →

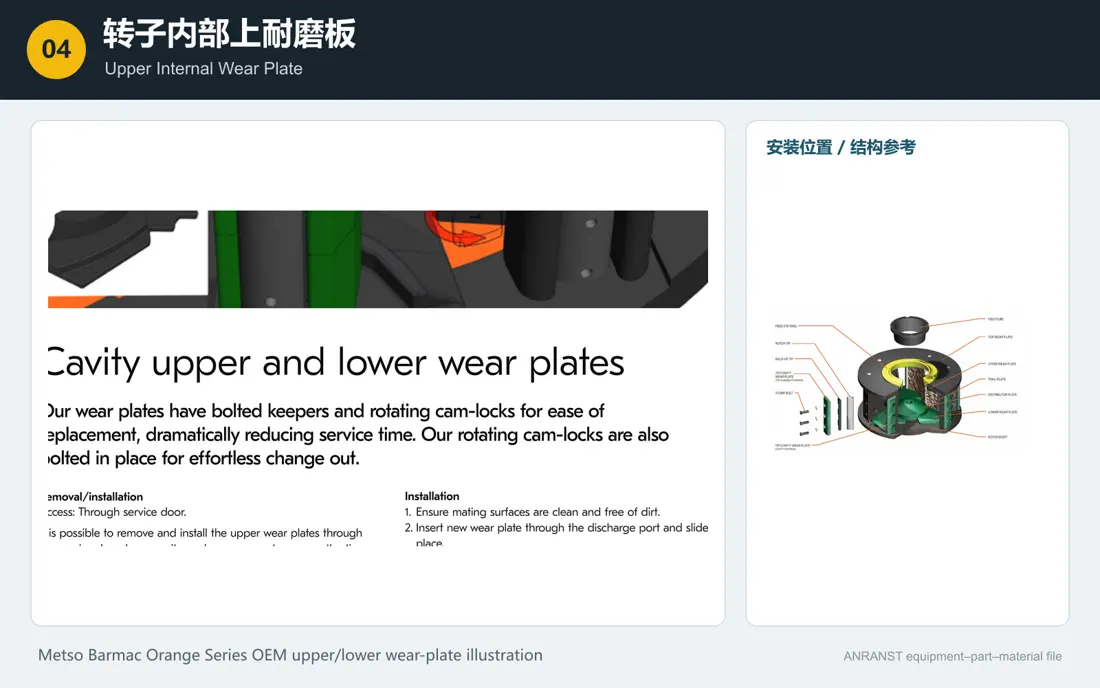

Placa antidesgaste interior superior
Protegen los pasos internos superiores de flujo del rotor. Revise la posición, el sentido, los orificios, la curvatura, el espesor y los solapes con placas adyacentes.
Ver página del componente →

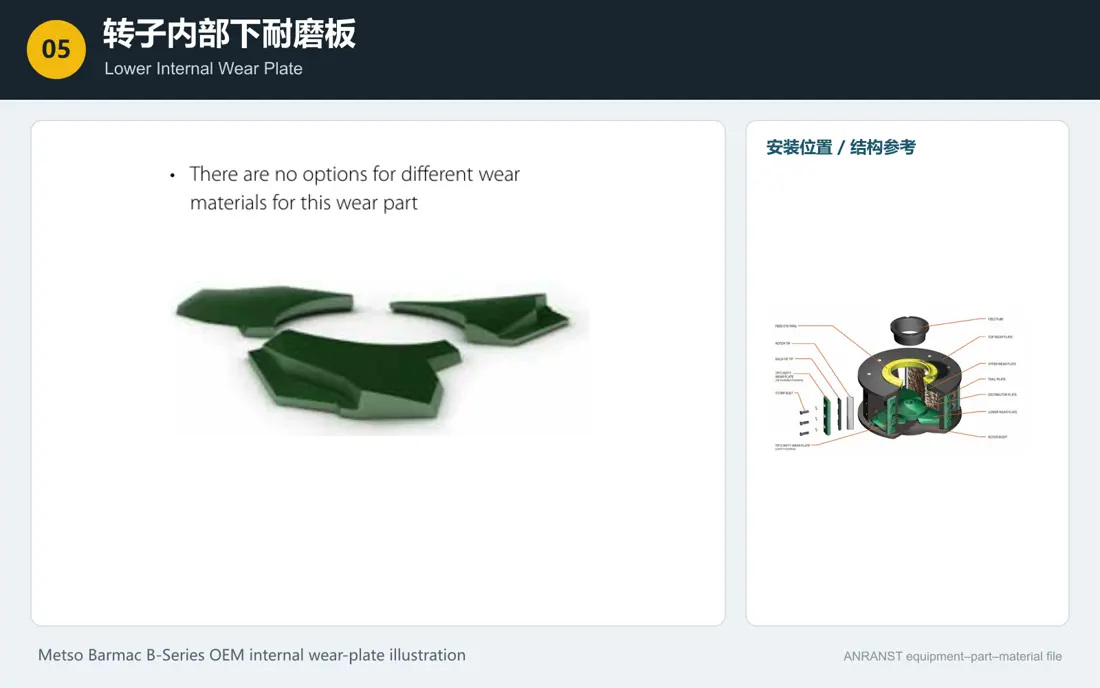

Placa antidesgaste interior inferior
Protegen los pasos internos inferiores del rotor. Revise la posición, el sentido, la secuencia de segmentos, los orificios, el espesor y la relación con las placas externas.
Ver página del componente →

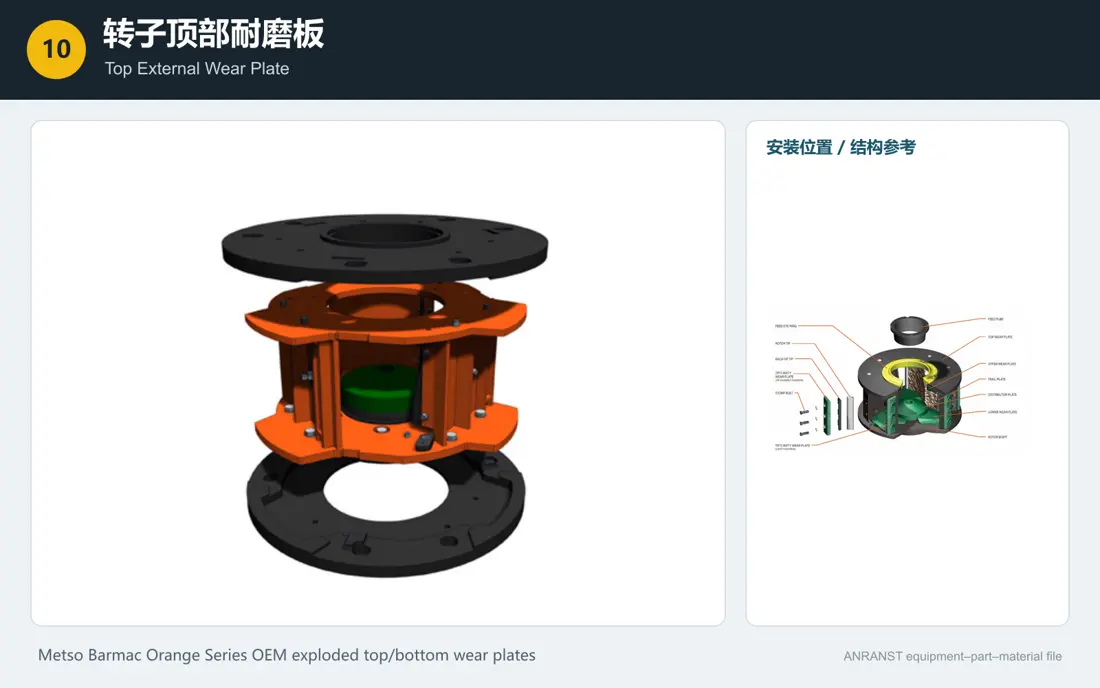

Placa antidesgaste exterior superior
Protegen las superficies superiores expuestas del rotor. Revise la especificación del rotor, la orientación, los orificios, el espesor, el perfil y las holguras dinámicas.
Ver página del componente →

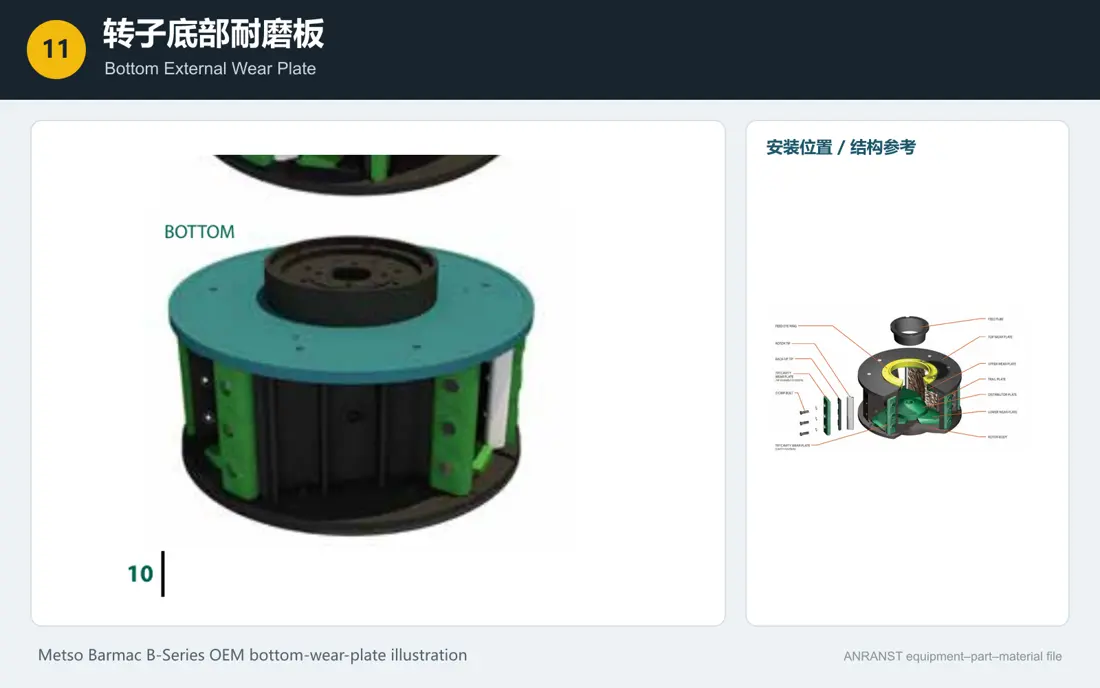

Placa de desgaste externa inferior
Protegen la zona inferior externa del rotor. Revise la orientación superior o inferior, el sentido, los orificios, el espesor, el perfil, las holguras y la relación con los protectores de base.
Ver página del componente →

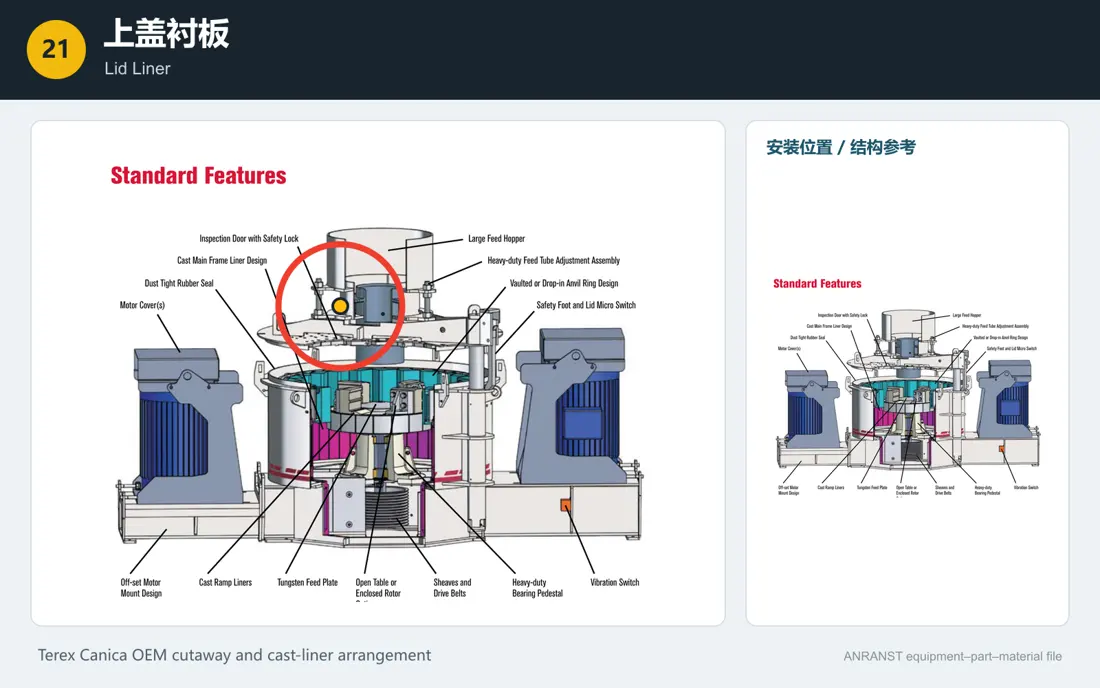

Revestimiento de tapa
Protegen la superficie interior de la tapa de la cámara. Revise las referencias de segmentos, el sentido, los orificios, el espesor, los solapes, las aberturas de acceso y las holguras con la envolvente de giro del rotor.
Ver página del componente →

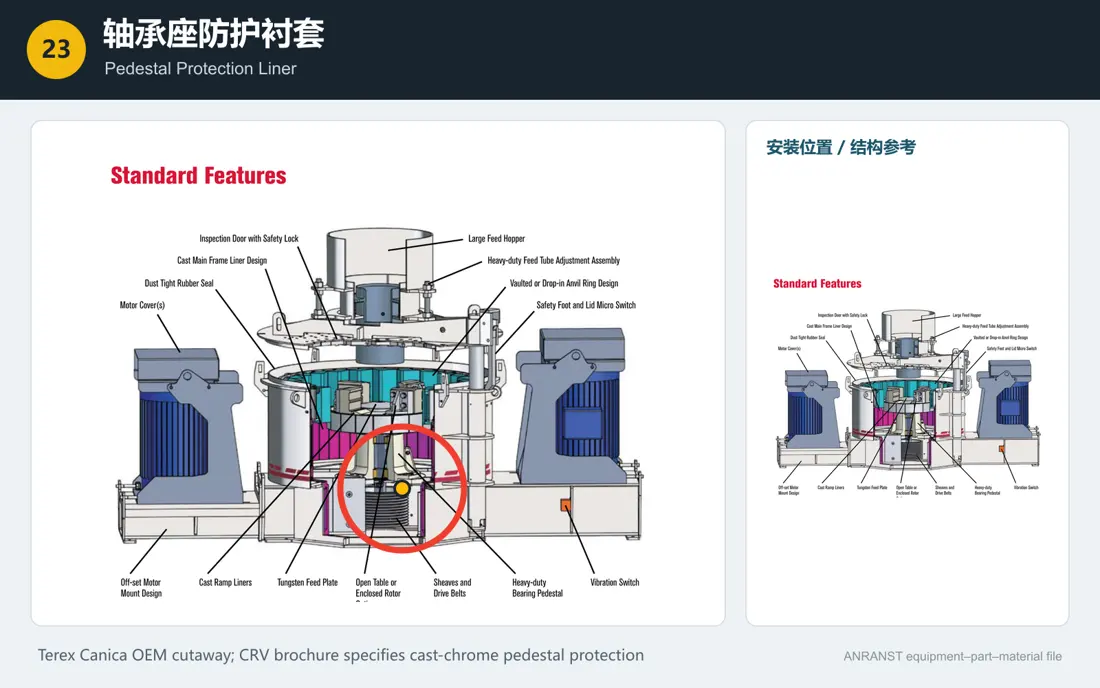

Revestimiento protector del pedestal
Protegen el pedestal del rodamiento y la estructura inferior circundante. Revise la zona de instalación, la segmentación, los orificios, el espesor y la holgura segura con las placas inferiores del rotor.
Ver página del componente →

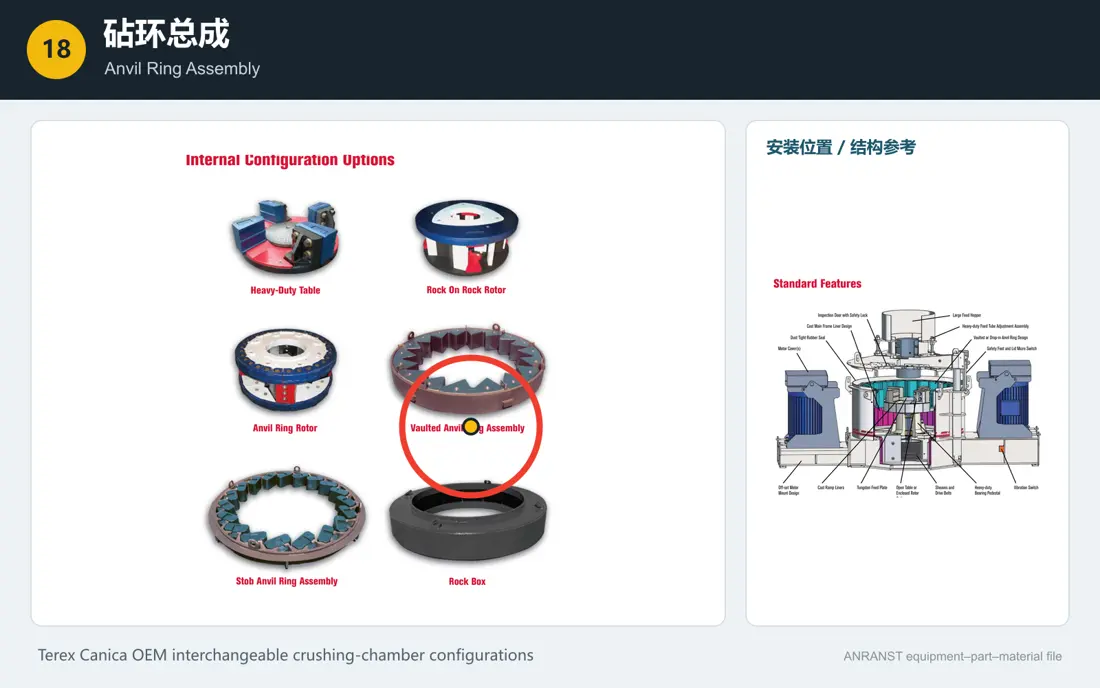

Conjunto de anillo de yunques
Para instalaciones configuradas para trituración con yunques. Revise el modo de trituración, las dimensiones del anillo, el número de yunques, las posiciones, la fijación y la alineación con las trayectorias de descarga del rotor.
Ver página del componente →Compare las piezas de accionamiento y apoyo por modelo completo, especificación del rotor, velocidad, sentido, ajustes, tolerancias, lubricación y equilibrado dinámico.

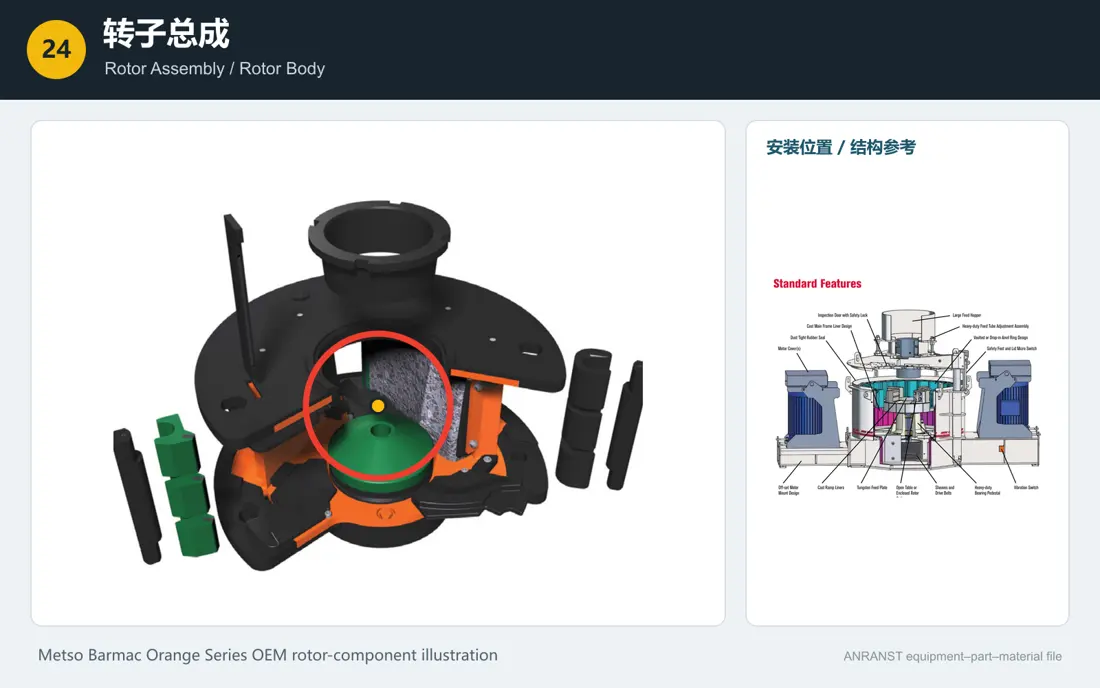

Conjunto del rotor / cuerpo del rotor
Principal conjunto giratorio de alta velocidad de la VSI. Revise la especificación del rotor, el diámetro, las aberturas, la boca de alimentación, los pasos de descarga, la interfaz del eje, la rotación y los requisitos de equilibrado.
Ver página del componente →
Eje principal
Soporta y acciona el rotor. Revise los diámetros de eje, los asientos de rodamientos, la unión mediante casquillo cónico o chaveta, los extremos, la rotación, el descentramiento, el tratamiento térmico y los ensayos no destructivos.
Ver página del componente →

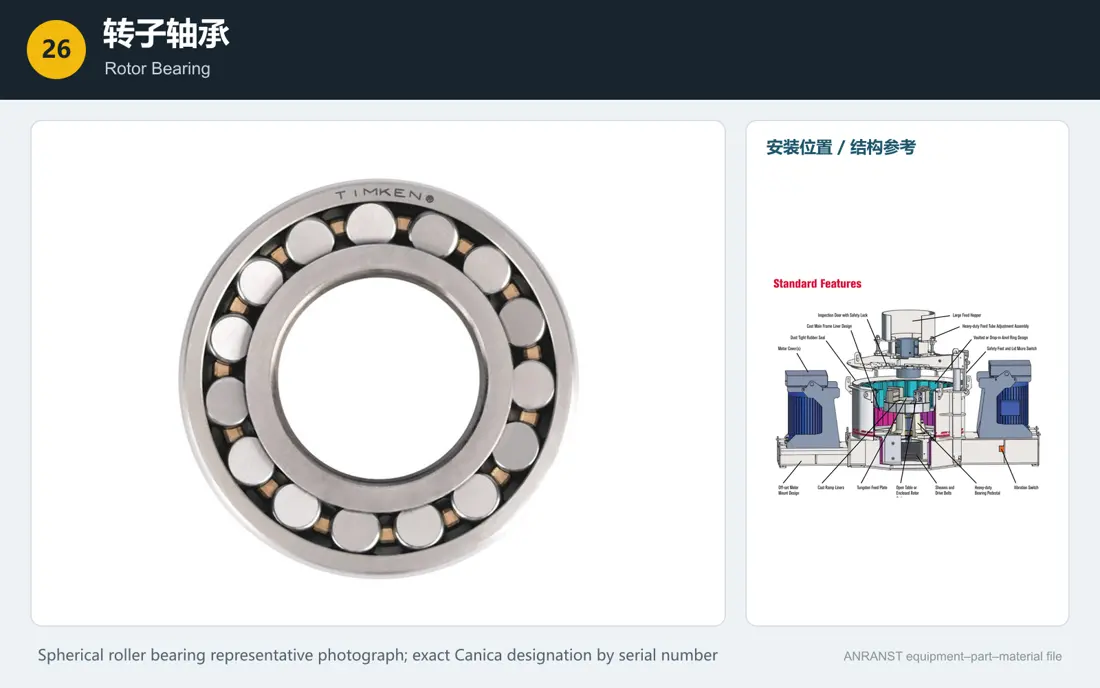

rodamiento del rotor
Soportan las cargas del rotor de alta velocidad. Revise la designación completa del rodamiento, el juego, los ajustes, las tolerancias, la velocidad, la lubricación, los sellos, el aumento de temperatura y la vigilancia de vibraciones.
Ver página del componente →

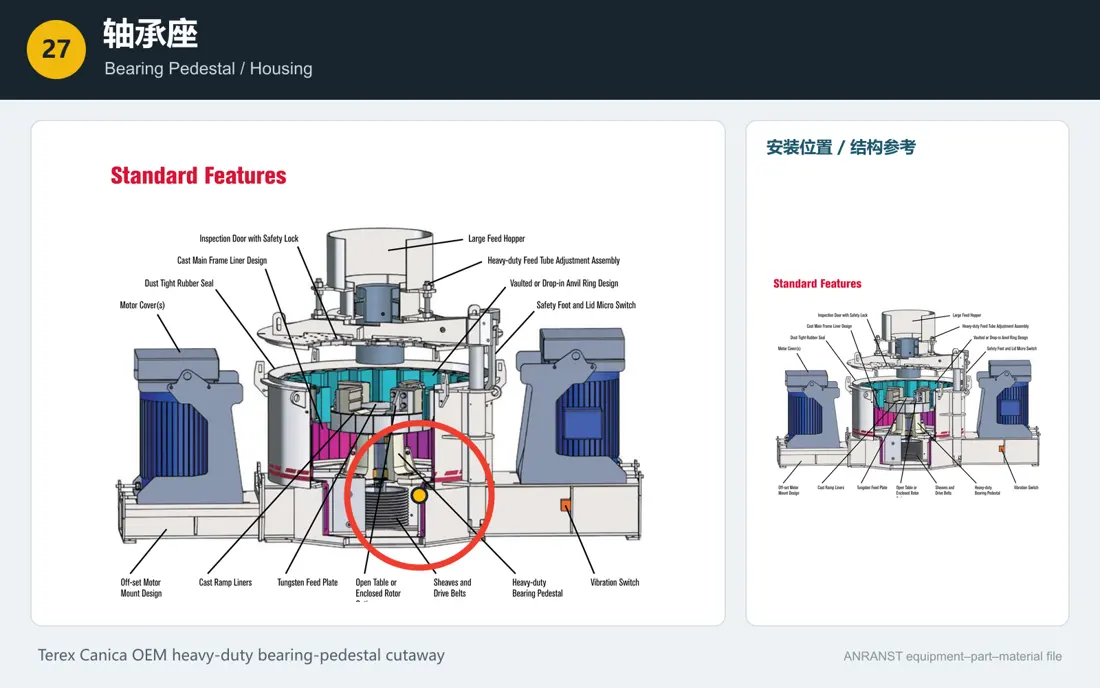

Pedestal / alojamiento de rodamiento
Posicionan los rodamientos del eje principal y los conectan al bastidor. Revise la altura de centro, los orificios de montaje y alojamientos de rodamientos, las tolerancias, los conductos de aceite, las interfaces de sellado y las superficies de referencia.
Ver página del componente →

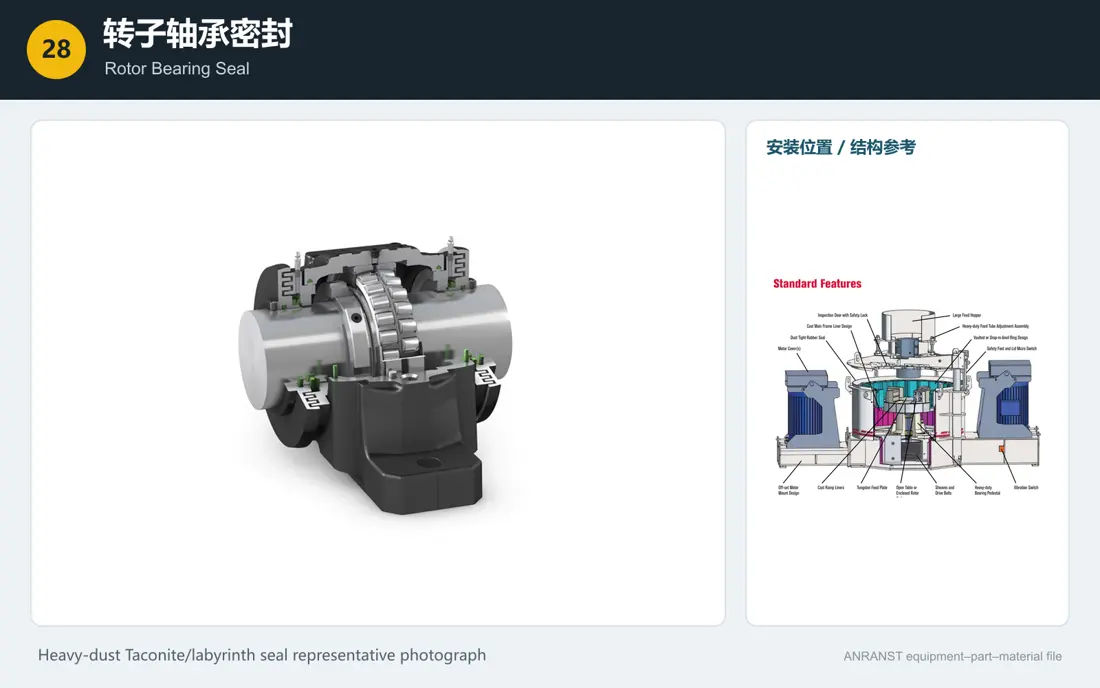

sello del rodamiento del rotor
Impiden la entrada de polvo en los rodamientos de alta velocidad y retienen la lubricación. Revise el diámetro de eje, el diseño de sello, el sentido, las holguras, el lubricante y la temperatura de operación.
Ver página del componente →

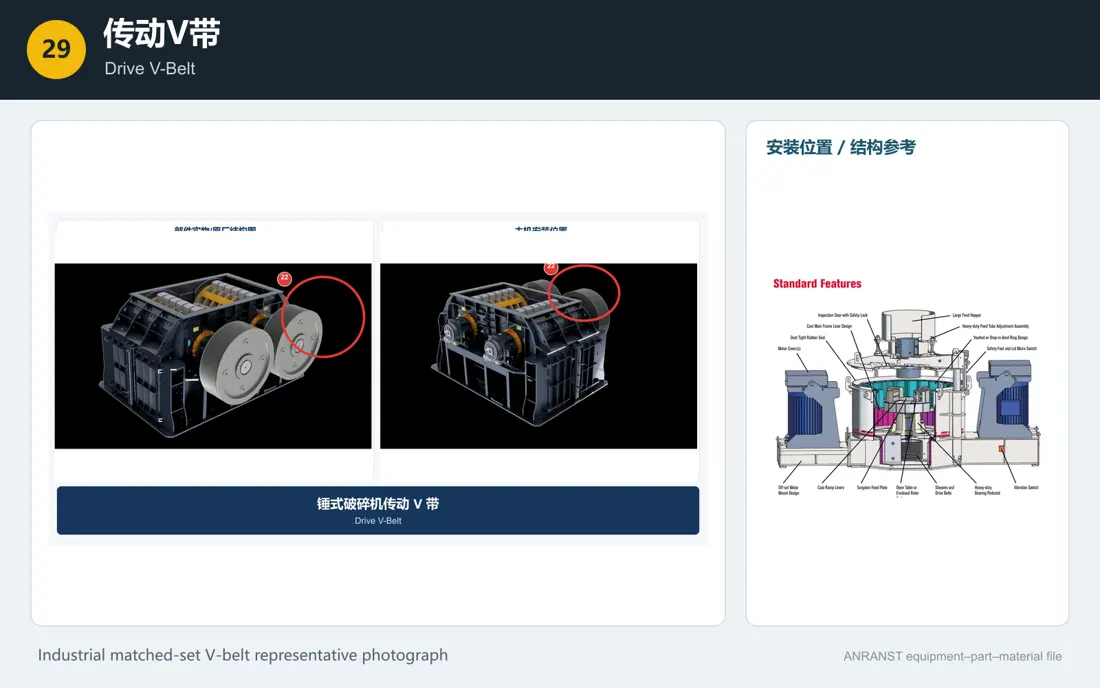

Correa trapezoidal de transmisión
Transmiten la potencia del motor al eje principal. Revise la sección, longitud y cantidad de correas, las tolerancias del juego emparejado, los diámetros de poleas, la distancia entre centros y el tensado.
Ver página del componente →

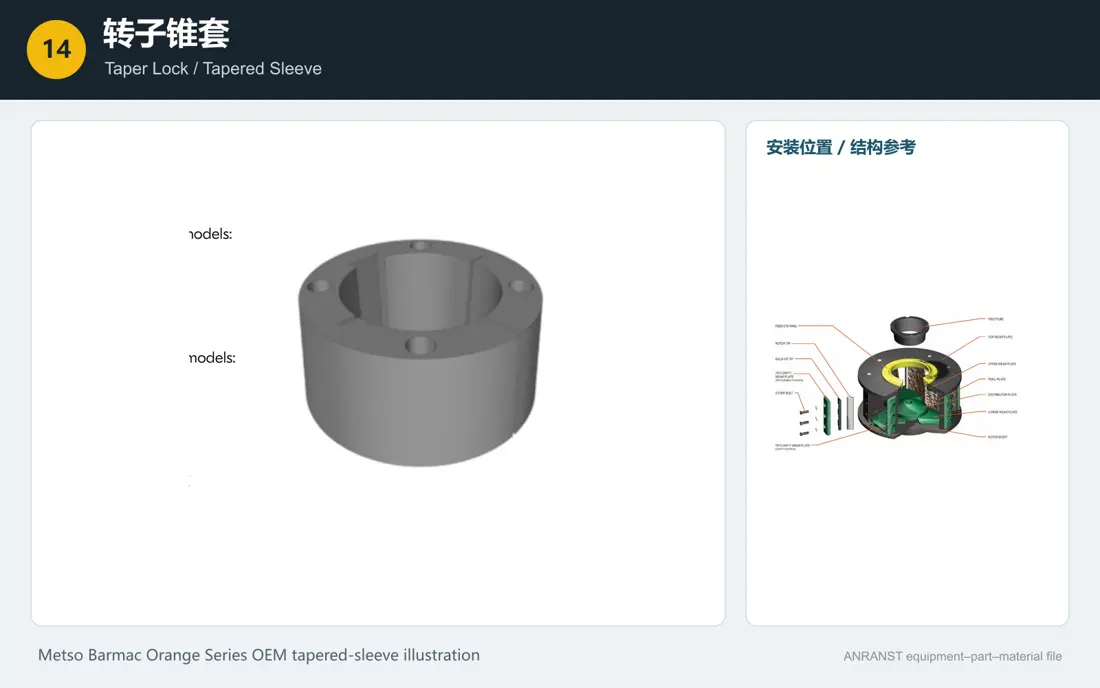

Fijación cónica / casquillo cónico
Proporcionan una fijación cónica entre poleas o piezas giratorias y ejes. Revise la conicidad, los diámetros interior y exterior, los chaveteros, los orificios de pernos, el diámetro de eje y la polea correspondiente.
Ver página del componente →No. Revise también la especificación del rotor, las aberturas y el modo de trituración, la posición, el sentido, el plano de pieza, las dimensiones principales, el material y los conjuntos correspondientes.
Primero compare el diseño del rotor y las relaciones entre piezas correspondientes. Una forma similar no implica la misma posición, sentido, holgura, peso o requisitos de equilibrado.
Sí. Envíe el modelo completo, el número de serie, fotografías del rotor y la pieza usada, la posición, las dimensiones principales o planos para que podamos identificar primero la pieza técnicamente.
Aporte el modelo completo, el número de serie, la especificación del rotor, la posición, planos o muestras, fotografías de la pieza usada, planos, material y condiciones de servicio. Estos datos apoyan la identificación, la evaluación del material, el control de calidad y la entrega de piezas terminadas.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.
