placa de mandíbula fija
placa de mandíbula fija
Montada en el bastidor, forma la cámara con la mandíbula móvil. Compruebe perfil, orientación, extremos, sujeciones, espesor, peso y tipo de cámara.
Ver página del componente →Trituradoras de mandíbulas Sandvik CJ
Use modelos CJ actuales para identificar mandíbulas fijas/móviles, placas laterales, ejes excéntricos, rodamientos, placas articuladas, cuñas, juntas y referencias OEM documentadas para cotizar.
Guía del equipo OEM
Modelos, placas de mandíbula, repuestos principales y referencias
La tabla sigue el sitio actual de Sandvik. Las piezas de desgaste se organizan por posición y prestaciones del material; transmisión y apoyos figuran por separado. Las referencias OEM históricas se publican solo con evidencia que las vincule a un modelo específico.
7Modelos estándar actuales
895×660–1,500×1,300 mmRango de aberturas de alimentación
150–1,160 t/hRango de capacidad indicado por Sandvik
75–200 kWPotencia del motor
Modelos y especificaciones clave.
Especificaciones actuales CJ211–CJ815
Aberturas de alimentación, capacidad y potencia proceden de las páginas actuales de trituradoras estacionarias Sandvik. Los campos de capacidad ausentes del resumen se dejan vacíos, sin estimaciones.
| Model | Abertura de alimentación | Capacity | Potencia del motor |
|---|---|---|---|
| CJ815 | 1,500 × 1,300 mm | 480–1,160 t/h | 200 kW |
| CJ615 | 1,500 × 1,070 mm | 385–1,085 t/h | 200 kW |
| CJ613 | 1,300 × 1,130 mm | 330–960 t/h | 160 kW |
| CJ412 | 1,200 × 830 mm | 165–790 t/h | 132 kW |
| CJ411 | 1,045 × 840 mm | 150–565 t/h | 110 kW |
| CJ409 | 895 × 660 mm | — | 75 kW |
| CJ211 | 1,100 × 700 mm | — | 90 kW |
La capacidad real varía con mineral, granulometría de alimentación, perfil, abertura de lado cerrado y condiciones. La tabla sirve para identificar la máquina.
Sandvik

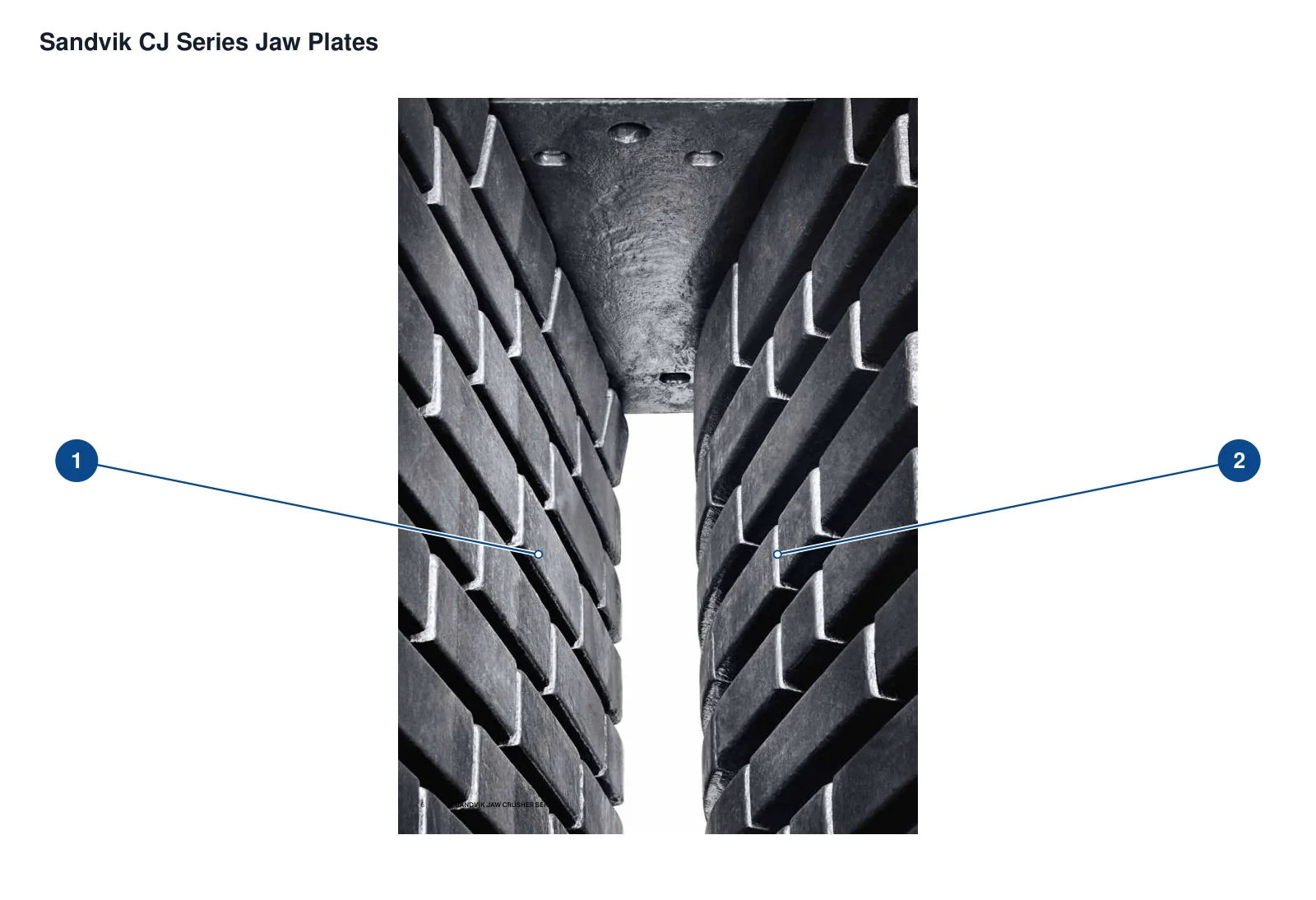

Esquema de ubicación de componentes
Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Placas de mandíbula | Superficie dentada de trituración visible a la izquierda | Vista de la familia CJ de OEM; dos superficies de trabajo de mandíbula, dimensiones no especificadas |
| 2 | Placas de mandíbula | Superficie dentada de trituración visible a la derecha | Vista de la familia CJ de OEM; dos superficies de trabajo de mandíbula, dimensiones no especificadas |
piezas de desgaste
Placas fijas y móviles y protección de cámara
Identifique mandíbulas por lado fijo/móvil, perfil de dientes, cámara y material. Compruebe placas laterales y protectoras según posición superior/inferior, lado y ubicación.
02
Placa de mandíbula móvil
placa de mandíbula móvil / oscilante
Montada en la mandíbula móvil con accionamiento excéntrico. Compruebe perfil, extremo fijo, segmentación, espesor, peso, dirección de dientes y emparejamiento con la placa fija.
Ver página del componente →
03
placa lateral superior
placa lateral superior
Protege los laterales superiores del bastidor del impacto lateral y del flujo de mineral. Compruebe lado, orificios, espesor, contorno y holgura con bordes de mandíbula.
Ver página del componente →
04
placa lateral inferior
placa lateral inferior
Protege el bastidor inferior junto a la descarga. Compruebe lado, límites, orificios, posición de descarga y perfil local de desgaste.
Ver página del componente →
05
Placas protectoras de mandíbula móvil y fundición frontal
Placa protectora de mandíbula móvil & fundición frontal
Protegen zonas expuestas de mandíbula móvil y fundición frontal. Compruebe posición, forma, orificios, holgura de movimiento y solapamiento con otros revestimientos.
Ver página del componente →
06
placa intermedia
placa intermedia
Se usan en cámaras específicas o mandíbulas segmentadas. Compruebe modelo, orden de segmentos, continuidad de dientes, orificios, espesor y correspondencia entre placas superiores/inferiores.
Ver página del componente →repuestos
Ejes excéntricos, rodamientos, placas de articulación, cuñas y juntas
Compruebe piezas de accionamiento, estructura, ajuste y sellado según modelo completo, serie, orientación, dimensiones de acoplamiento, holguras, lubricación e interfaces hidráulicas.
01
eje excéntrico
eje excéntrico
Produce el movimiento alternativo de la mandíbula. Compruebe diámetro, excentricidad, asientos de rodamientos, chaveteros, conexiones de extremos, giro, tratamiento térmico y equilibrado dinámico.
Ver página del componente →
02
rodamientos de rodillos a rótula
rodamiento de rodillos a rótula
Apoyan el eje excéntrico bajo impactos y cargas alternantes. Compruebe designación completa, holgura, ajustes de aros interior/exterior, lubricación, juntas y control de temperatura.
Ver página del componente →
03
Placa de articulación
Placa de articulación
Transmite la fuerza de trituración y contribuye a la protección contra sobrecarga. Compruebe longitud, espesor, perfiles de extremos, orientación, ajuste del asiento y rango de descarga.
Ver página del componente →04
Asientos de placa de articulación
Asiento de placa de articulación
La imagen identifica la categoría del sistema de articulación. Compruebe lado de bastidor/mandíbula, perfil de contacto, anchura, posicionamiento, lubricación y placa articulada correspondiente.
Ver página del componente →
05
Cuñas de sujeción de placas de mandíbula
Cuña de sujeción de placa de mandíbula
Fijan las mandíbulas en la cámara. Compruebe posición superior/inferior, lado fijo/móvil, ángulo de cuña, orificios, pernos y superficies de contacto.
Ver página del componente →
06
Cuñas de ajuste de descarga
Cuña de ajuste de CSS
Ajustan la abertura de lado cerrado. Compruebe ángulo de cuña, recorrido, interfaces hidráulicas/mecánicas, emparejamiento lateral, caras y rango permitido.
Ver página del componente →
07
Tirantes y resortes
Tirante & resorte
Mantienen el sistema articulado y el retorno de mandíbula. Compruebe diámetro y longitud de tirante, roscas, diámetro exterior del muelle, altura libre, rigidez y precarga.
Ver página del componente →
08
Sellos laberínticos contra polvo
sello antipolvo laberíntico
Impiden la entrada de polvo en rodamientos. Compruebe diseño de aros interior/exterior, diámetro del eje, holguras, orientación, lubricación y ajuste de tapa.
Ver página del componente →Preguntas frecuentes
Preguntas frecuentes
¿Basta el modelo para identificar placas CJ?
No. Compruebe también lado fijo/móvil, perfil de dientes, sufijo de material, posición del segmento, plano y revisión.
¿Sirven las mandíbulas con insertos de carburo CJ412 y CJ615 para cualquier servicio?
No. La documentación OEM los limita a disposiciones CC/HD específicas. Compruebe impacto, abrasión, alimentación y objetivos de la planta.
¿Pueden usarse referencias OEM CJ612 directamente para CJ613?
No. CJ612 es un modelo histórico del parque instalado. Compruebe por separado modelo CJ613 completo, BOM, perfil, planos y dimensiones.
