01
Placas de mandíbula fija
placa de mandíbula fija
- Opciones de material
- ZGMn13Cr2 / ZGMn18Cr2 Acero al manganeso
- Instalación y función
- Comprime el material contra la placa de mandíbula móvil.

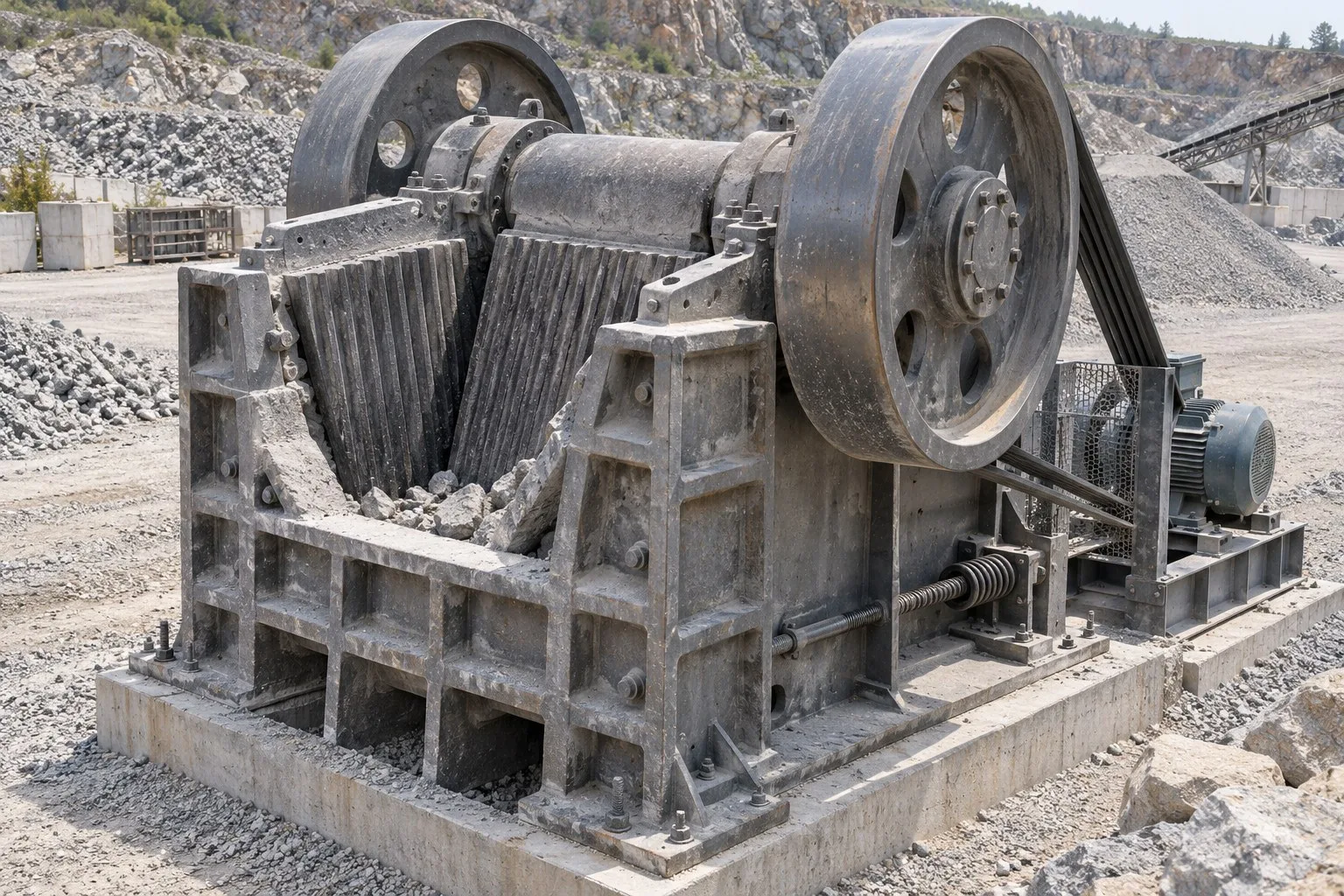

Trituradoras de mandíbulas
Se utiliza para trituración primaria y secundaria. Las placas de mandíbula comprimen el material de alimentación en ciclos repetidos; su material y el perfil de los dientes se seleccionan según la abrasividad de la alimentación.
Vista de sección de equipo
Las trituradoras de mandíbulas reducen el material mediante compresión cíclica entre una placa de mandíbula fija y una placa de mandíbula móvil. Suelen proporcionar trituración primaria en minas, canteras, plantas de áridos y operaciones de reciclaje, y pueden desempeñar funciones auxiliares o secundarias en circuitos más grandes. Esta página separa las piezas de desgaste en contacto con materiales, las piezas protectoras y las piezas de servicio críticas en páginas de productos individuales 16 para su identificación y adquisición.
Piezas del equipo
Identificación de piezas y detalles técnicos
Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.
Partes individuales
Piezas individuales y de mantenimiento
02

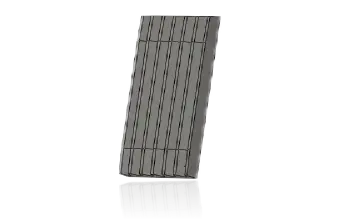

Placa de mandíbula móvil
placa de mandíbula móvil / oscilante
- Opciones de material
- ZGMn13Cr2 / ZGMn18Cr2 Acero al manganeso
- Instalación y función
- Se mueve recíprocamente para formar la cámara de trituración con la placa de mandíbula fija.
03

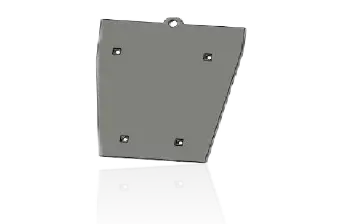

Placas laterales superiores
placa lateral superior
- Opciones de material
- Acero al manganeso o acero resistente a la abrasión templado y revenido grado 400–500
- Instalación y función
- Protege las paredes laterales superiores de la cámara de trituración.
04

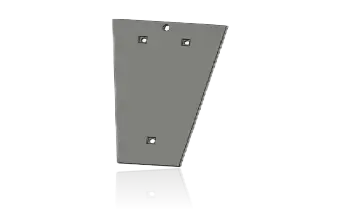

Placas laterales inferiores
placa lateral inferior
- Opciones de material
- Acero al manganeso o acero resistente a la abrasión templado y revenido grado 400–500
- Instalación y función
- Protege las paredes laterales de la cámara inferior; generalmente se desgasta más rápido que las placas superiores de las mejillas
- Categoría de mantenimiento
- Medium–High
05
Placas guía de alimentación
placa deflectora
- Opciones de material
- Acero al manganeso, acero fundido resistente a la abrasión o acero templado y revenido resistente a la abrasión.
- Instalación y función
- Absorbe los impactos del material de alimentación y protege la parte superior del pitman
06

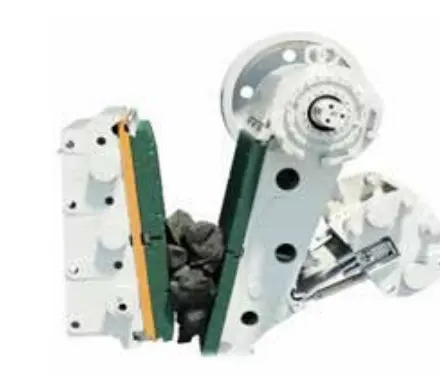

Placas intermedias
placa intermedia
- Opciones de material
- Placa de acero resistente a la abrasión o acero al manganeso especificado por OEM
- Instalación y función
- Cambia la geometría de la cámara de trituración; La posición de instalación y las configuraciones disponibles dependen del modelo de trituradora.
- Categoría de mantenimiento
- Low–Medium
07

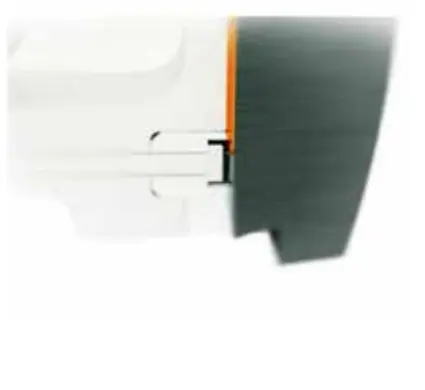

Placas protectoras de la mandíbula móvil y de la pieza fundida frontal
Biela de mordaza y placa de protección de fundición frontal
- Opciones de material
- Placa de acero resistente a la abrasión especificada por OEM
- Instalación y función
- Protege el pitman y la pieza frontal de la abrasión del material.
08

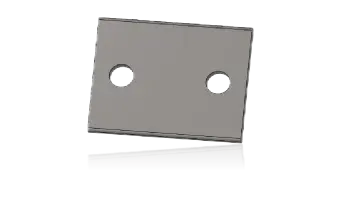

Placas de articulación
Placa de articulación
- Opciones de material
- Acero fundido o acero de aleación templado y revenido, diseñado para la carga de fractura o pandeo especificada por OEM
- Instalación y función
- Transmite fuerza de aplastamiento y proporciona protección mecánica contra sobrecargas.
09
Asientos de las placas de articulación
Asiento de placa de articulación
- Opciones de material
- Acero aleado templado y revenido o acero fundido resistente a la abrasión
- Instalación y función
- Soporta ambos extremos de la placa de palanca mientras permite un ligero movimiento de balanceo.
- Categoría de mantenimiento
- Low–Medium
10

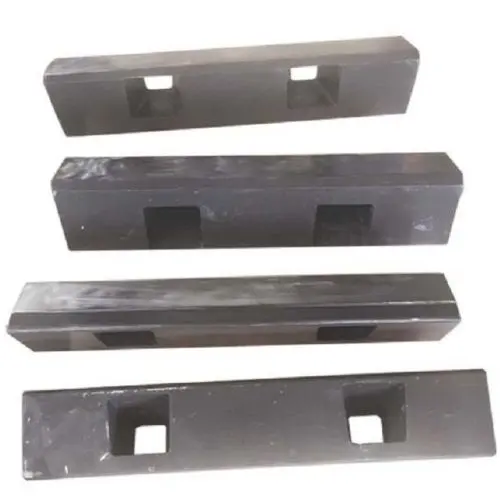

Cuñas de sujeción de placas de mandíbula
Cuña de sujeción de placa de mandíbula
- Opciones de material
- Acero aleado templado y revenido
- Instalación y función
- Sujeta la placa de mandíbula de forma segura al marco o pittman.
11

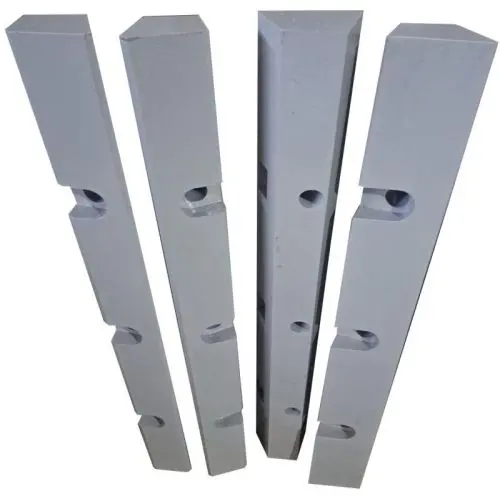

Cuñas de ajuste de descarga
Cuña de ajuste de CSS
- Opciones de material
- Acero aleado templado y revenido
- Instalación y función
- Ajusta y bloquea la configuración del lado cerrado (CSS)
12

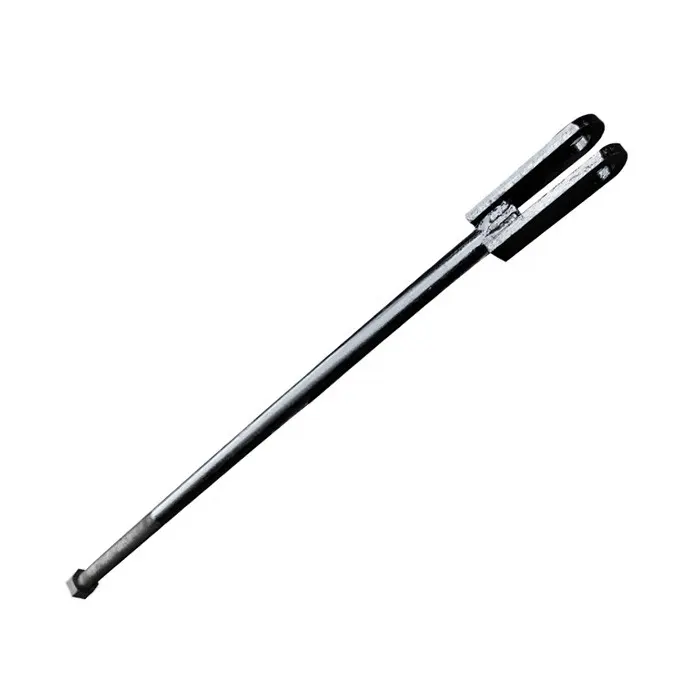

Tirantes de tensión
Varilla de tensión
- Opciones de material
- Acero templado y revenido 40Cr / 42CrMo
- Instalación y función
- Mantiene la precarga del mecanismo de palanca y evita que se desplace.
13
Resortes de tensión
resorte tensor
- Opciones de material
- Acero para resortes como 60Si2Mn
- Instalación y función
- Proporciona precarga continua para la barra de tensión y el mecanismo de palanca.
14

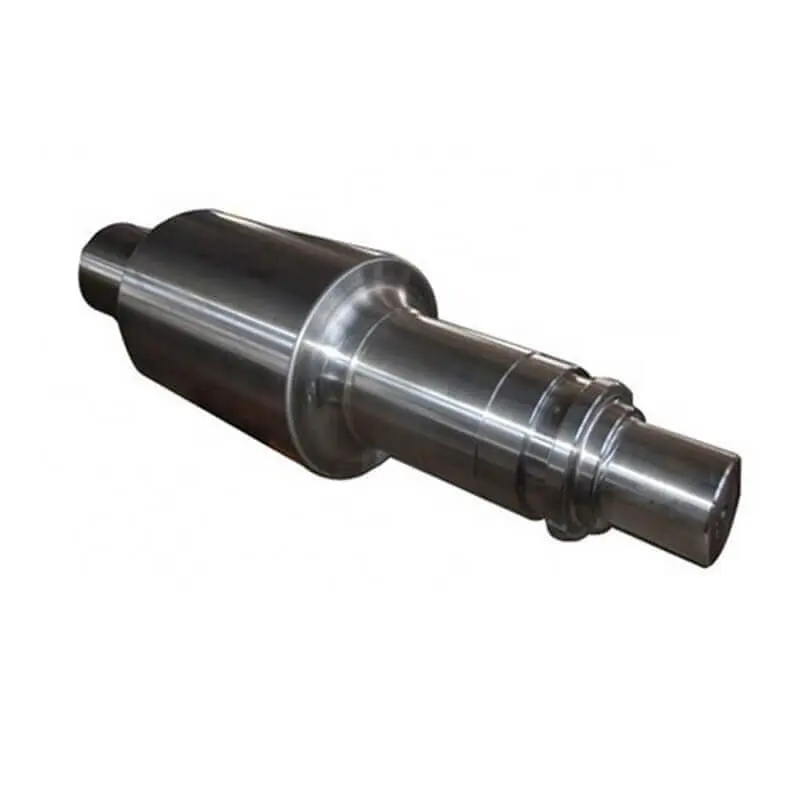

Ejes excéntricos
eje excéntrico
- Opciones de material
- Aceros forjados, templados y revenidos como 42CrMo o AISI 4140/4340
- Instalación y función
- Impulsa el movimiento pitman mientras transporta cargas alternas de flexión y torsión.
15

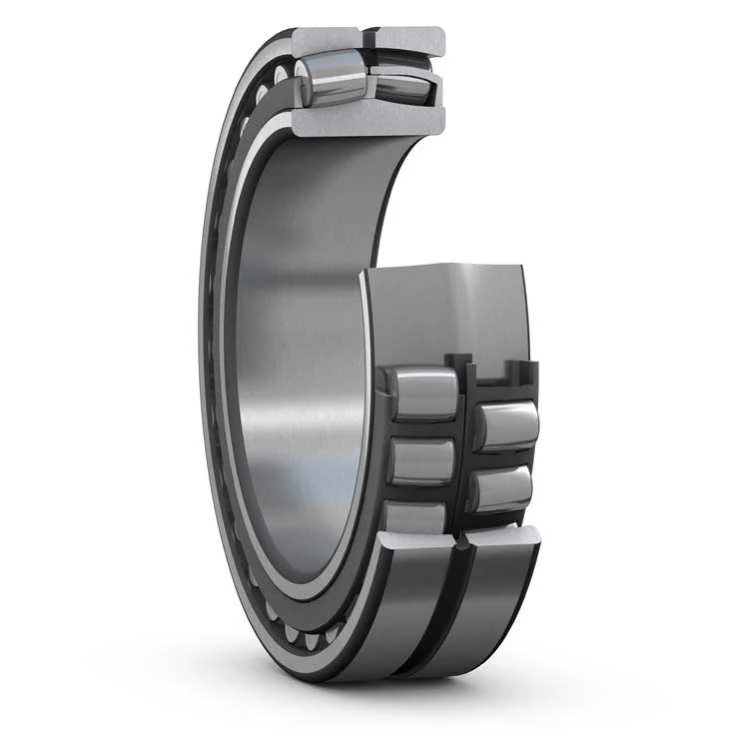

Rodamientos de rodillos a rótula
rodamiento de rodillos a rótula
- Opciones de material
- Aceros para rodamientos de alta limpieza como GCr15 / 100Cr6
- Instalación y función
- Soporta el eje excéntrico y se adapta a una desalineación limitada.
16

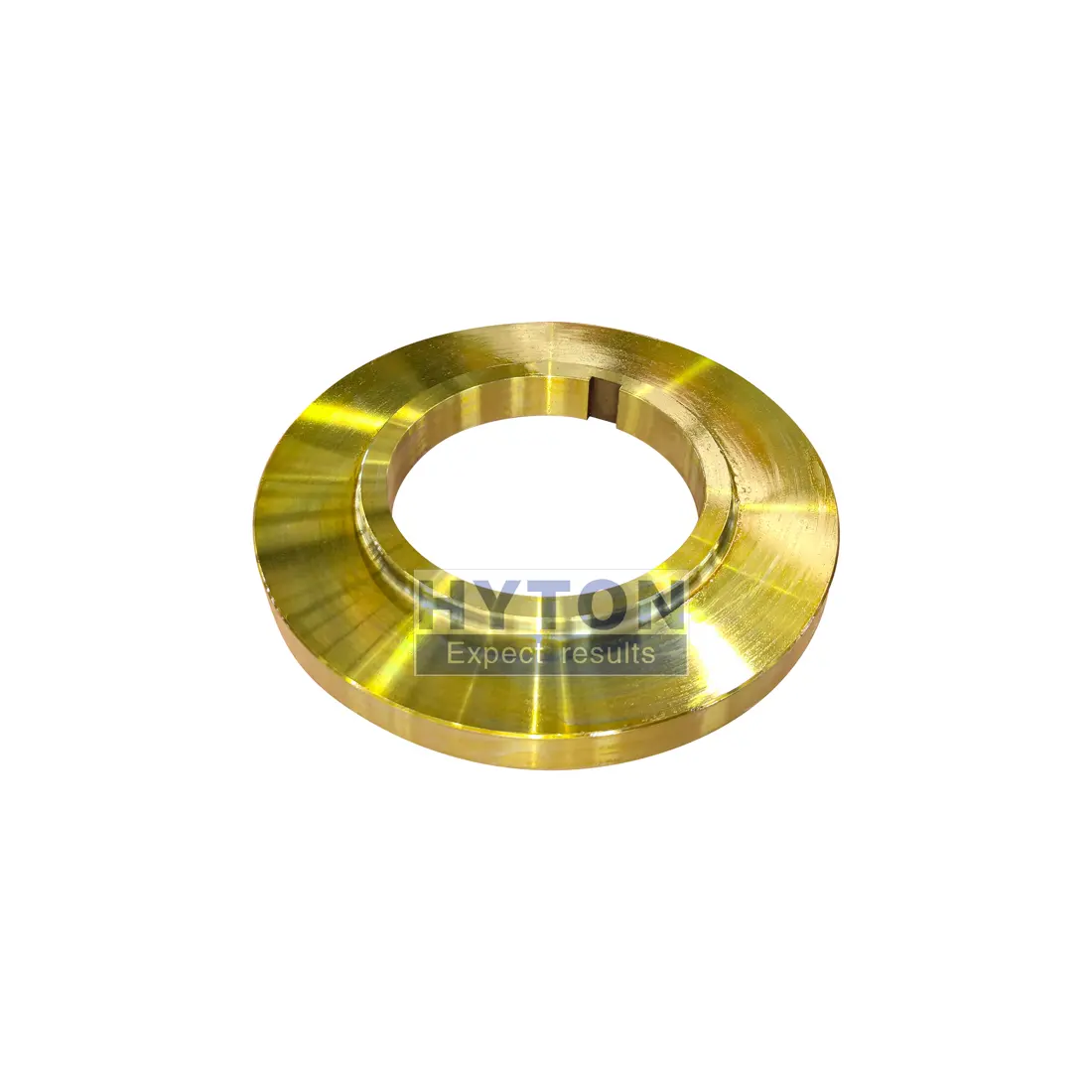

Anillos de sellado laberínticos
sello antipolvo laberíntico
- Opciones de material
- Acero fundido, hierro dúctil, bronce o material especificado por OEM
- Instalación y función
- Excluye el polvo de la carcasa del rodamiento y funciona con grasa para proporcionar sellado.
- Categoría de mantenimiento
- Low–Medium
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
Información sobre materiales
- Placas de mandíbula de acero al manganeso: la selección depende de la microestructura tratada con solución, la tenacidad al impacto y la capacidad de endurecerse en servicio, en lugar de simplemente maximizar la dureza de entrega. Elija Mn13, Mn18 o Mn22 para conocer la resistencia de la roca, la abrasividad, el tamaño de alimentación, el contenido de humedad y arcilla y el perfil de la cámara. Los límites de composición y las condiciones del tratamiento térmico deben seguir el dibujo OEM y la especificación del pedido.
- Las mejillas y placas de protección pueden utilizar acero al manganeso o acero resistente a la abrasión grado 400, 450 o 500. Priorice la tenacidad bajo fuertes impactos de piensos grandes. Una mayor dureza de la placa puede ser adecuada para una abrasión por deslizamiento estable.
- Las placas basculantes transmiten fuerza y actúan como protección mecánica. Preservar las características de fractura, pandeo o liberación especificadas por OEM. Sustituir un material más resistente simplemente para prolongar la vida útil puede exponer el marco, el eje excéntrico o los cojinetes a daños por sobrecarga.
- Las barras tensoras, las cuñas y los ejes excéntricos soportan cargas estáticas y cíclicas. Más allá del grado del material, revise la dureza del tratamiento térmico, el límite elástico y de tracción, la energía de impacto, la inspección no destructiva, las transiciones de filete y los defectos superficiales.
- Rodamientos y sellos laberínticos: la vida útil de los rodamientos depende en gran medida de la limpieza, el juego interno, los ajustes, las tolerancias, la lubricación y el sellado. Los anillos laberínticos requieren concentricidad controlada, holguras y ausencia de rozamientos; la dureza por sí sola no define la calidad.
Aplicabilidad de la marca
Serie C (Metso), serie PE/PEX (equipo chino), serie CJ y serie JM heredada (Sandvik) y equipo de trituración móvil Lokotrack LT (Metso).
Aplicaciones industriales
Minería de oro, cobre y mineral de hierro; explotación de canteras; producción de áridos; reciclaje de residuos de construcción; trituración de materias primas para cemento
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
