颚式破碎机

粗碎/中碎首选设备。颚板周期性挤压破碎，齿板材料与齿形按物料磨蚀性匹配。

主机剖切定位图

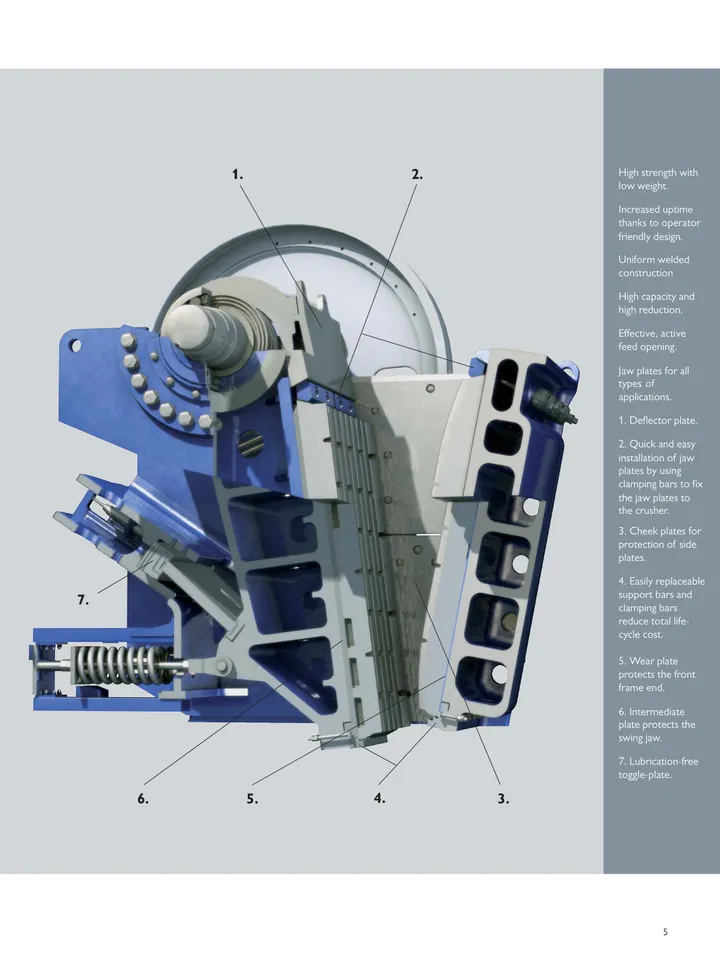

Sandvik 颚式破碎机剖面及部件位置

颚式破碎机通过固定颚板（Fixed Jaw Plate）和活动颚板（Movable Jaw Plate）之间的周期性挤压破碎物料，常用于中小型矿山、采石场、骨料及回收生产线的粗碎，也可作为大型流程的辅助或二段破碎设备。本页将直接接触物料的耐磨件、保护件，以及影响连续运行的关键易损件分开列示，共形成 16 个可独立采购、独立展示的产品页面。

设备零件清单

零件识别与技术清单

每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。

核心组件与总成

核心组件与总成

单一零件与维护件

单一零件与维护件

01

固定颚板

Fixed Jaw Plate


候选材料: 高锰钢 ZGMn13Cr2 / ZGMn18Cr2

安装位置与作用: 与动颚板配合挤压物料
维护属性: 高

02

活动颚板

Movable / Swing Jaw Plate


候选材料: 高锰钢 ZGMn13Cr2 / ZGMn18Cr2

安装位置与作用: 往复运动，与固定颚板形成破碎腔
维护属性: 高

03

上颊板

Upper Cheek Plate


候选材料: 高锰钢或 400–500 级调质耐磨钢

安装位置与作用: 保护破碎腔上部侧壁
维护属性: 中

04

下颊板

Lower Cheek Plate


候选材料: 高锰钢或 400–500 级调质耐磨钢

安装位置与作用: 保护破碎腔下部侧壁，通常磨损快于上颊板
维护属性: 中—高

05

导料板

Deflector Plate


候选材料: 高锰钢、耐磨铸钢或调质耐磨钢

安装位置与作用: 承受入料冲击，保护动颚顶部
维护属性: 中

06

中间板

Intermediate Plate


候选材料: OEM 指定耐磨钢板或高锰钢

安装位置与作用: 改变破碎腔几何并保护动颚安装面；非所有机型均配置
维护属性: 低—中

07

动颚及前机架防护板

Pitman and Front Casting Protection Plate


候选材料: OEM 指定耐磨钢板

安装位置与作用: 保护动颚本体和前机架铸件免受物料冲蚀
维护属性: 中

08

肘板

Toggle Plate


候选材料: 铸钢或调质合金钢，按 OEM 设定破断/屈曲载荷

安装位置与作用: 传递破碎力并承担机械过载保护
维护属性: 低

09

肘板座

Toggle Seat


候选材料: 调质合金钢或耐磨铸钢

安装位置与作用: 支撑肘板两端并允许微量摆动
维护属性: 低—中

10

颚板压紧楔块

Jaw Die Clamping Wedge


候选材料: 调质合金钢

安装位置与作用: 将颚板可靠压紧在机架或动颚上
维护属性: 低

11

排料口调整楔块

CSS Adjustment Wedge


候选材料: 调质合金钢

安装位置与作用: 调整并锁定闭边排料口（CSS）
维护属性: 低

12

拉杆

Tension Rod


候选材料: 40Cr / 42CrMo 调质钢

安装位置与作用: 维持肘板机构预紧并防止脱座
维护属性: 低

13

张紧弹簧

Tension Spring


候选材料: 60Si2Mn 等弹簧钢

安装位置与作用: 为拉杆和肘板机构提供持续预紧力
维护属性: 低

14

偏心轴

Eccentric Shaft


候选材料: 42CrMo、AISI 4140/4340 类锻造调质钢

安装位置与作用: 驱动动颚往复摆动并承受交变弯扭载荷
维护属性: 低

15

调心滚子轴承

Spherical Roller Bearing


候选材料: GCr15 / 100Cr6 类高洁净度轴承钢

安装位置与作用: 支撑偏心轴并补偿一定的安装偏差
维护属性: 低

16

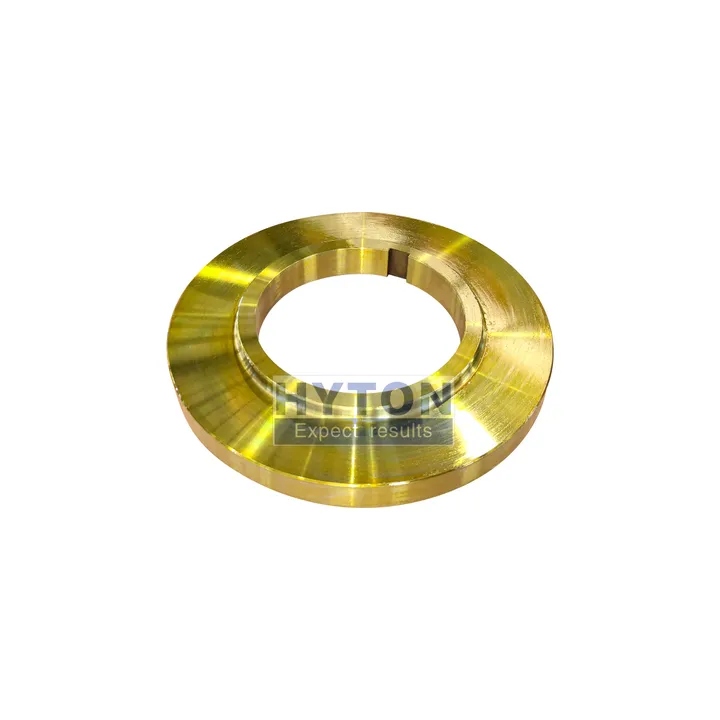

迷宫密封环

Labyrinth Dust Seal


候选材料: 铸钢、球墨铸铁、青铜或 OEM 指定材料

安装位置与作用: 阻止粉尘进入轴承腔并配合润滑脂形成密封
维护属性: 低—中

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。

材料说明

高锰钢颚板：核心不是交货硬度越高越好，而是固溶组织、冲击韧性和服役加工硬化能力。Mn13、Mn18、Mn22 的选择应结合岩石抗压强度、磨蚀性、进料粒度、含水含泥量和腔型；化学成分范围及热处理状态以 OEM 图纸和订单技术协议为准。
颊板和保护板：可能采用高锰钢，也可能采用 400、450 或 500 级调质耐磨钢。大块强冲击工况优先保证韧性；稳定滑动磨损工况才适合提高板材硬度等级。
肘板：属于力传递件兼机械保险件，必须保持 OEM 规定的破断、屈曲或释放特性。不能因为追求“更耐用”而随意换成更高强度材料，否则过载时可能损坏机架、偏心轴或轴承。
拉杆、楔块、偏心轴：属于受力和疲劳件，材料牌号只是起点，还应核验调质硬度、抗拉/屈服强度、冲击吸收能、无损检测、圆角过渡和表面缺陷。
轴承和迷宫密封：轴承寿命主要受洁净度、内部游隙、配合、公差、润滑和密封控制；迷宫环则重点控制同轴度、间隙和防擦碰，不能仅凭材料硬度判断质量。

典型品牌兼容性

C系列（Metso）、PE/PEX系列（国产）、CJ系列（Sandvik）、JM系列（Terex）、LT系列（Lokotrack）

行业应用

矿山开采（金矿、铜矿、铁矿）、采石场、骨料生产、建筑垃圾回收、水泥原料破碎

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。
