01
活动颚板
Movable Jaw Die
安装在动颚体上并随偏心机构往复挤压物料。通用类别识别图，不代表 McLanahan 原厂件；须核对 Universal 型号、齿形、上下方向、有效厚度、夹紧结构和配对固定颚板。
材料核对：McLanahan 当前资料明确使用可翻转锰钢颚板。具体锰钢体系、齿形和热处理需结合进料、冲击、磨损形貌和原装图纸确认。
进入统一零部件页 →
OEM 单一设备页
从 Universal 标准型号进入破碎腔、轴系和调整系统
McLanahan Universal Jaw Crusher 是 1906 年推出的单肘板、上置偏心颚式破碎机。当前公开产品包含标准垫片或液压垫片调整结构，以及 H-Series 全液压运行中调整结构。本页仅保留备件识别需要的型号、核心尺寸、耐磨件和传动支承关系，制造前仍须核对铭牌、序列号、总图、图号和旧件。
8当前样本标准型号
559–1,270 mm进料口高度范围
914–1,524 mm进料口宽度范围
45–225 kW公开推荐功率范围
标准型号与核心尺寸
Universal 标准型号与核心尺寸
下表 8 个型号及公制数据来自 McLanahan 当前 Universal Jaw Crusher 原厂样本；CSS 为颚板齿峰到齿峰的排料口尺寸。
| 官方型号 | 进料口（高 × 宽） | 推荐功率 / 转速 | 整机重量 / CSS |
|---|---|---|---|
| Universal 2236 | 559 × 914 mm | 45 kW / 250 rpm | 10,660 kg / 38–152 mm |
| Universal 2248 | 559 × 1,219 mm | 95 kW / 250 rpm | 19,050 kg / 51–203 mm |
| Universal 2540 | 635 × 1,016 mm | 95 kW / 250 rpm | 16,555 kg / 51–152 mm |
| Universal 3242 | 813 × 1,067 mm | 115 kW / 225 rpm | 24,545 kg / 76–254 mm |

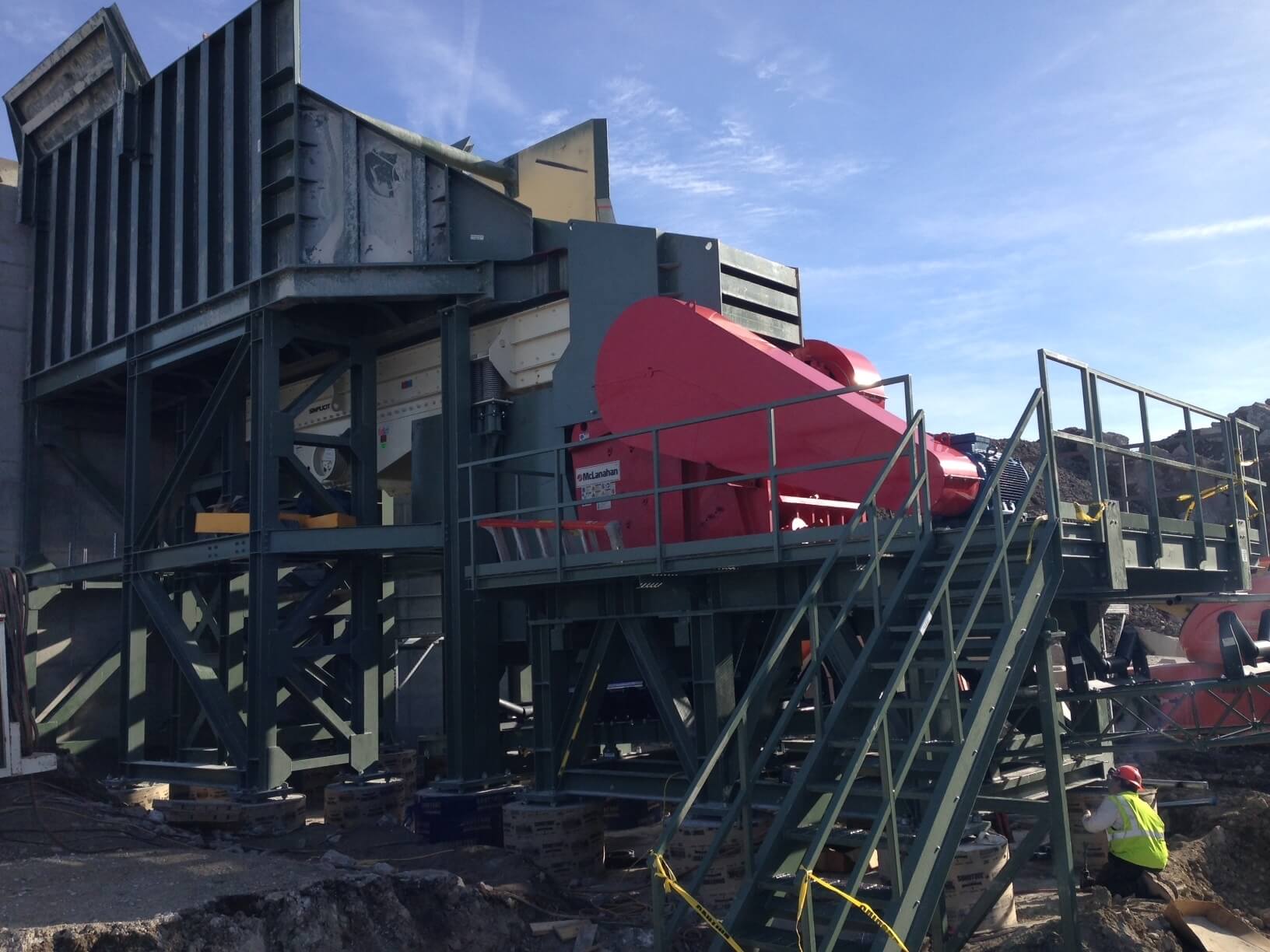

| Universal 3254 | 813 × 1,372 mm | 150 kW / 225 rpm | 28,120 kg / 76–279 mm |
| Universal 3648 | 914 × 1,219 mm | 150 kW / 225 rpm | 34,246 kg / 76–305 mm |
| Universal 4250 | 1,067 × 1,270 mm | 150 kW / 225 rpm | 45,360 kg / 76–356 mm |

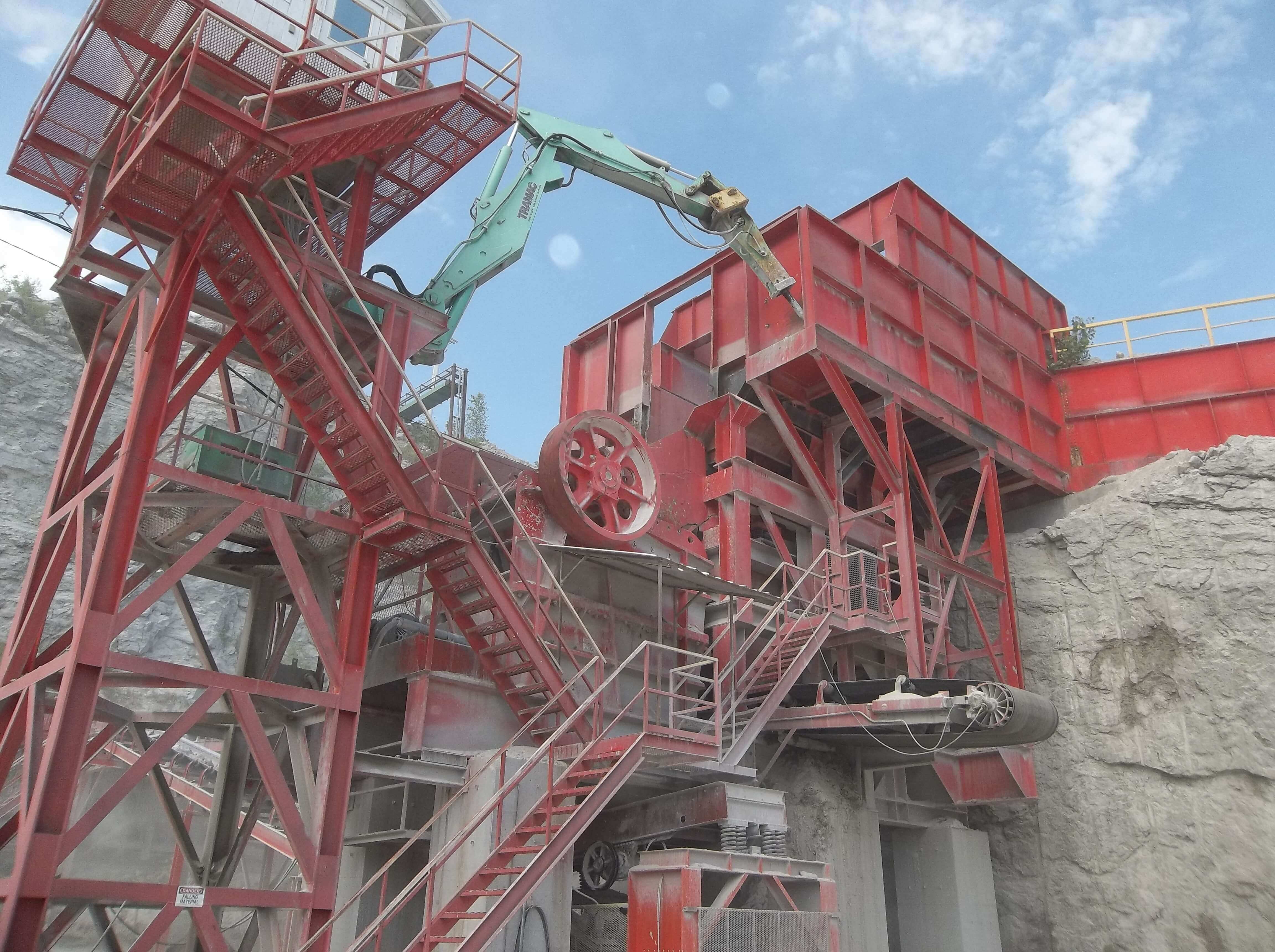

| Universal 5060 | 1,270 × 1,524 mm | 225 kW / 200 rpm | 83,280 kg / 102–356 mm |
公开规格可能调整，能力还受物料、进料级配、含水率、CSS 和给料方式影响。备件制造不能只凭型号，仍需完整序列号、图号或实测装配尺寸。
耐磨件区
颚板、侧护板和机架保护耐磨件

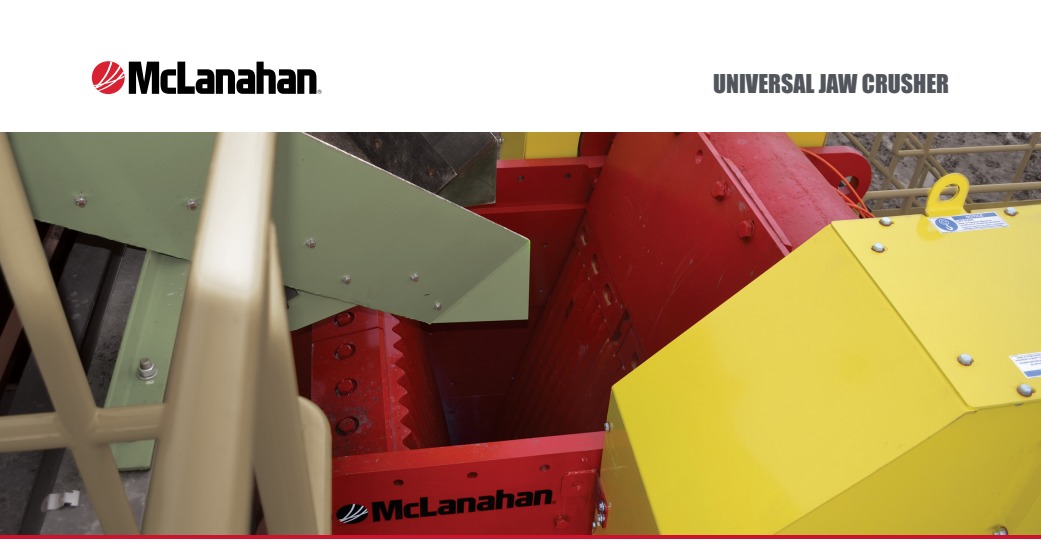

按活动工作面、固定工作面、上部侧壁、下部排料端和机架保护位置区分工况。材料页面用于初选，最终材料、齿形、厚度和热处理由型号、矿石、磨损形貌及图纸确认。
02
固定颚板
Stationary Jaw Die
固定在机架侧形成破碎腔静止工作面。通用类别识别图，不代表 McLanahan 原厂件；较大型设备可能采用分段式固定颚板，须核对数量、夹板、楔块和安装顺序。
材料核对：采用锰钢耐磨件路径，依靠冲击和挤压条件形成加工硬化；材料不能脱离齿形、腔型和现场工况单独替换。
进入统一零部件页 →
03
上侧护板
Upper Cheek Plate
保护破碎腔上部侧壁，承受进料冲击、侧向挤压和局部偏磨。通用类别识别图，不代表 McLanahan 原厂件；须区分左右侧并核对孔距、轮廓和相邻颚板间隙。
材料核对：官方产品页将侧衬板列为耐磨保护件；具体材料、硬度、厚度和固定方式必须按原装结构及现场磨损确认。
进入统一零部件页 →
04
下侧护板
Lower Cheek Plate
位于排料端附近，通常承受更强的滑动磨粒磨损和局部夹料。通用类别识别图，不代表 McLanahan 原厂件；须核对左右、上下位置、排料口范围及与颚板的搭接。
材料核对：根据冲击比例、磨粒硬度、支承条件和剩余厚度，在高锰钢或调质耐磨钢板路径内筛选，最终以图纸和验收标准确认。
进入统一零部件页 →
05
动颚前部保护与筒形衬套
Pitman Toe & Barrel Liner
保护动颚前端和内部支承区域，属于 2015 年 Universal 系列维护改进涉及的可更换保护件。通用类别识别图，不代表 McLanahan 原厂件；位置和结构必须按具体装机图确认。
材料核对：按冲击、接触压力、支承刚度和更换方式选择耐冲击钢或耐磨钢；未取得原图时不推断材料牌号与尺寸。
进入统一零部件页 →
06
压板、楔块与冲击保护板
Clamp Plate, Wedge & Smash Plate
固定颚板的压板、键楔、跟部楔块及机架冲击保护板共同保持颚板定位并保护机架。通用类别识别图，不代表 McLanahan 原厂件；须按位置成套核对孔系、斜面和锁紧方向。
材料核对：压紧件重视强度、接触疲劳和尺寸稳定；冲击保护板重视韧性与可更换性。材料与热处理应分别确认，不能统一套用颚板材料。
进入统一零部件页 →备件区
动颚、偏心轴、轴承、肘板与调整系统备件
Universal 的四轴承支承、单肘板运动和两种排料口调整结构必须按具体装机版本核对；同名零件不能跨型号或跨结构直接互换。
01
动颚体与偏心轴
Pitman & Eccentric Shaft
偏心轴驱动动颚体形成单肘板破碎运动。通用类别识别图，不代表 McLanahan 原厂件；必须核对轴颈、偏心距、轴承位、键槽、端部螺纹、飞轮方向和动颚体配合。
材料核对：偏心轴按扭转、弯曲、冲击疲劳、锻造质量、热处理、无损检测和轴承配合确定合金钢方案。
进入统一零部件页 →
02
调心滚子轴承、轴承座与密封
Spherical Roller Bearings, Housings & Seals
Universal 颚式破碎机采用四处轴承支承偏心轴和动颚体。通用类别识别图，不代表 McLanahan 原厂件；询价需提供轴承代号、游隙、轴颈、座孔、密封和润滑配置。
材料核对：轴承按标准代号、载荷、转速、游隙和润滑确认；轴承座、迷宫环与密封材料分别按配合、粉尘和温度核对。
进入统一零部件页 →
03
肘板与肘板座
Toggle Plate & Toggle Seats
肘板传递破碎载荷，并在不可破碎物进入时承担机械保险作用。通用类别识别图，不代表 McLanahan 原厂件；应将肘板、前后肘板座和接触面作为配套关系核对。
材料核对：材料和断面必须满足原设计过载保护逻辑，不能单纯提高强度；须按型号、原图、允许载荷和配套肘板座确认。
进入统一零部件页 →
04
拉杆、弹簧与张紧总成
Tension Rod, Spring & Retaining Assembly
保持肘板系统接触和动颚回程稳定。通用类别识别图，不代表 McLanahan 原厂件；McLanahan 支持资料将 tension rod assemblies 列为建议现场备件，须核对长度、螺纹、弹簧和端部连接。
材料核对：拉杆重视疲劳、螺纹和调质强度，弹簧重视弹簧钢、刚度、自由长度和疲劳寿命；应按整套装配参数确认。
进入统一零部件页 →05
飞轮、皮带轮与 V 带驱动
Flywheel, Sheave & V-Belt Drive
飞轮储存能量并稳定破碎循环，皮带轮和 V 带将电机动力传入偏心轴。须按 Universal 型号核对飞轮侧别、轮径、槽型、键槽、衬套、转速、护罩和电机配置。
材料核对：飞轮与皮带轮按原铸件结构、动平衡和无损检测确认；轴套与键按扭矩、配合和拆装要求确认。
进入统一零部件页 →
06
垫片或 H-Series 液压排料口调整
Shim or H-Series Hydraulic Adjustment
当前 Universal 产品提供标准垫片或液压垫片调整，以及 H-Series 全液压运行中调整结构。通用类别识别图，不代表 McLanahan 原厂件；两种结构不能混写或互换。
材料核对：垫片、楔块、导向件、液压缸、阀组和密封分别按结构版本、载荷、行程、压力及接口确认。
进入统一零部件页 →公开依据
型号、尺寸、结构与建议备件依据
采用 McLanahan 当前产品页、原厂样本、原厂支持页、产品改进公告与 3242 项目案例；没有与具体装机双向核实的 OEM 零件号不公开。
McLanahan Universal Jaw Crushers当前结构、两种调整方式、锰钢颚板、侧衬板、轴承和产品特征Universal Jaw Crusher Brochure2236 至 5060 八个标准型号、公英制尺寸、功率、转速、重量与 CSSMcLanahan Jaw Crusher Support颚板楔块、拉杆、肘板、肘板座和固定颚板等建议现场备件Universal Jaw Crusher Line Update可翻转固定颚板、可更换动颚前端、筒形衬套、冲击板和自定位楔块改进Universal 3242 Portable Primary Jaw PlantUniversal 3242 现场应用和设备识别边界
McLanahan Universal 颚式破碎机能否只按 3242 或 5060 型号订购备件？
不能。型号先限定设备范围，但同型号仍可能因序列号、年代、调整结构、颚板齿形和现场改造不同而变化。至少还要提供铭牌、序列号、图号、旧件和装配尺寸。
标准 Universal 与 H-Series 的排料口调整件可以互换吗？
不能直接互换。标准设备可采用垫片或液压垫片调整，H-Series 是全液压运行中调整结构；液压缸、楔块、导向、控制和接口必须按具体版本确认。
颚板、侧护板和肘板能否使用同一种材料？
不能。颚板依赖冲击和挤压条件下的加工硬化，侧护板的冲击与滑动磨损比例不同，肘板还承担过载保护功能，三者的材料、断面和热处理逻辑必须分别确认。
