01
MD 编织金属筛网
Woven Wire Screen Mesh
用于 MD 干式分级；核对筛层、孔径、丝径、有效宽长和张紧边。
材料与工况：原厂列出普通碳钢及不锈钢筛网；按磨蚀与腐蚀条件确认材料。
查看零部件与材料 →
OEM 单一设备页
筛分设备：先分清干筛与脱水筛，再选筛面
提供筛网、筛板、衬板及支承备件的选型与按图供应。MD 使用编织金属筛网；脱水筛使用重载聚氨酯筛面，两者的筛孔、支承和固定系统不能按同一套配件替代。
标准型号与核心尺寸
MD 型式与脱水筛配置
订货提供完整型号、筛层、筛面宽长、孔径、丝径 / 板厚和固定方式。
| 型式 | 筛层 / 激振配置 | 筛面与尺寸 |
|---|---|---|

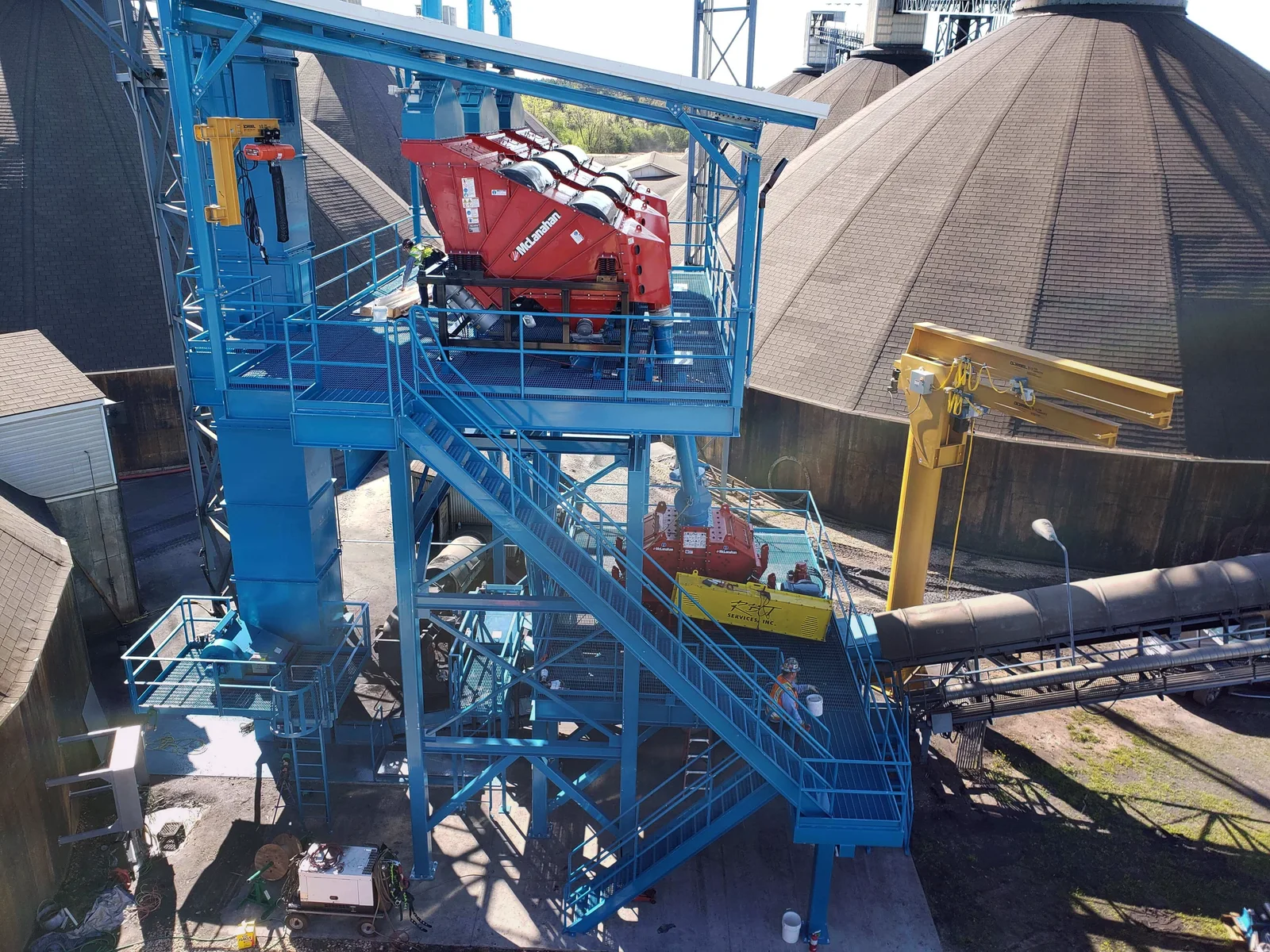

| MD Type DM | 双偏心振动电机；通常 5 层 | 编织筛网；按筛层分别核对孔径 |
| MD Type SM | 单偏心振动电机；1–4 层 | 编织筛网；核对张紧边与筛框 |
| MD Type DMX | 双偏心振动电机；通常 3–5 层 | 大规格多层机型；按装机核对 |
| MD 系列尺寸范围 | 按具体型式与应用配置 | 筛面宽度 19–78 in（原厂标注约 48–198 cm） |

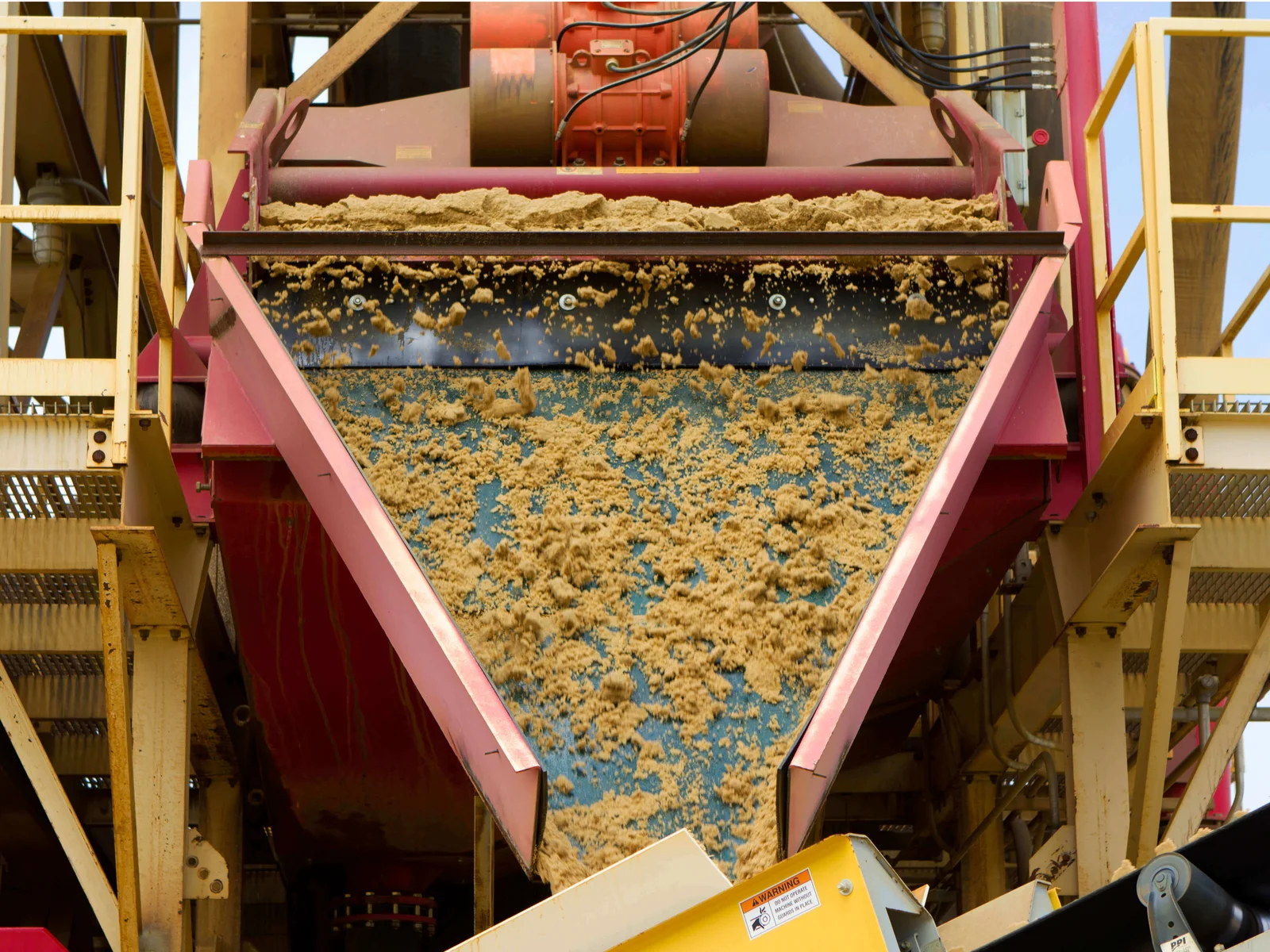

| Dewatering Screen | 对转振动电机；大型装机可用机械激振器 | 聚氨酯筛面、纵向支承系统；按安装图匹配 |
MD 系列宽度范围不是每个子型号的尺寸。筛孔、筛层与驱动参数以铭牌和筛面图纸为准。
耐磨件区
筛网、筛板与料流防护
MD 编织筛网与脱水筛聚氨酯筛板分别选配。下列筛面小图为通用同类产品参考，不表示 McLanahan 原厂件。
02
脱水筛聚氨酯筛板
Polyurethane Dewatering Panels
用于脱水筛，不作为 MD 编织筛网的直接替代；核对筛孔与纵向支承连接。
材料与工况：聚氨酯兼顾湿式磨蚀与弹性，板体刚度及连接强度需适应重载料床。
查看零部件与材料 →03
进料、侧板与排料衬板
Feed, Side & Discharge Liners
按现有衬板位置与螺栓孔图配套，保护料流冲击和滑动磨损区。
材料与工况：冲击区可评估弹性衬里，滑动磨损区可评估耐磨钢；避免改变流道。
查看零部件与材料 →备件区
筛框、支承、张紧与激振备件
MD 为电机直接激振，不配置通用减速机、带轮或皮带；大型脱水筛机械激振器另按铭牌核对。
01
筛框、横梁与纵向支承
Deck Frames & Supports
按 MD 筛框或脱水筛纵向支承系统分别核对；提供断面、安装孔距和连接图。
材料与工况：结构材料、焊接与疲劳性能按原设计确认；保护衬层独立选材。
查看零部件与材料 →02
筛网张紧与筛板固定件
Tensioning & Panel Fixings
MD 核对张紧边及选装气动张紧机构；脱水筛核对纵向聚氨酯连接。
材料与工况：金属紧固件与弹性连接件按安装结构分别匹配。
查看零部件与材料 →03
支承弹簧与弹性元件
Support Springs & Elastic Elements
核对自由高度、外径、刚度、数量和安装位置，避免改变整机振动特性。
材料与工况：MD 压缩弹簧内橡胶件与弹簧钢承载件分开确认。
查看零部件与材料 →04
振动电机、轴承与机械激振器
Vibratory Motors & Exciters
MD 按 DM / SM / DMX 核对电机数量；脱水筛区分电机激振与大型机械激振。
材料与工况：轴承、偏心件、承载壳体和密封按载荷、转速及润滑条件确认。
查看 MD 原厂维护资料 →产品资料
原厂产品与维护资料
用于核对装机系列、接口与维护配置。
可以把 MD 筛网换成脱水筛聚氨酯筛板吗？
不能直接替换。两类设备的用途、运动、筛层与固定系统不同，必须按具体筛型和安装图确认筛面。
