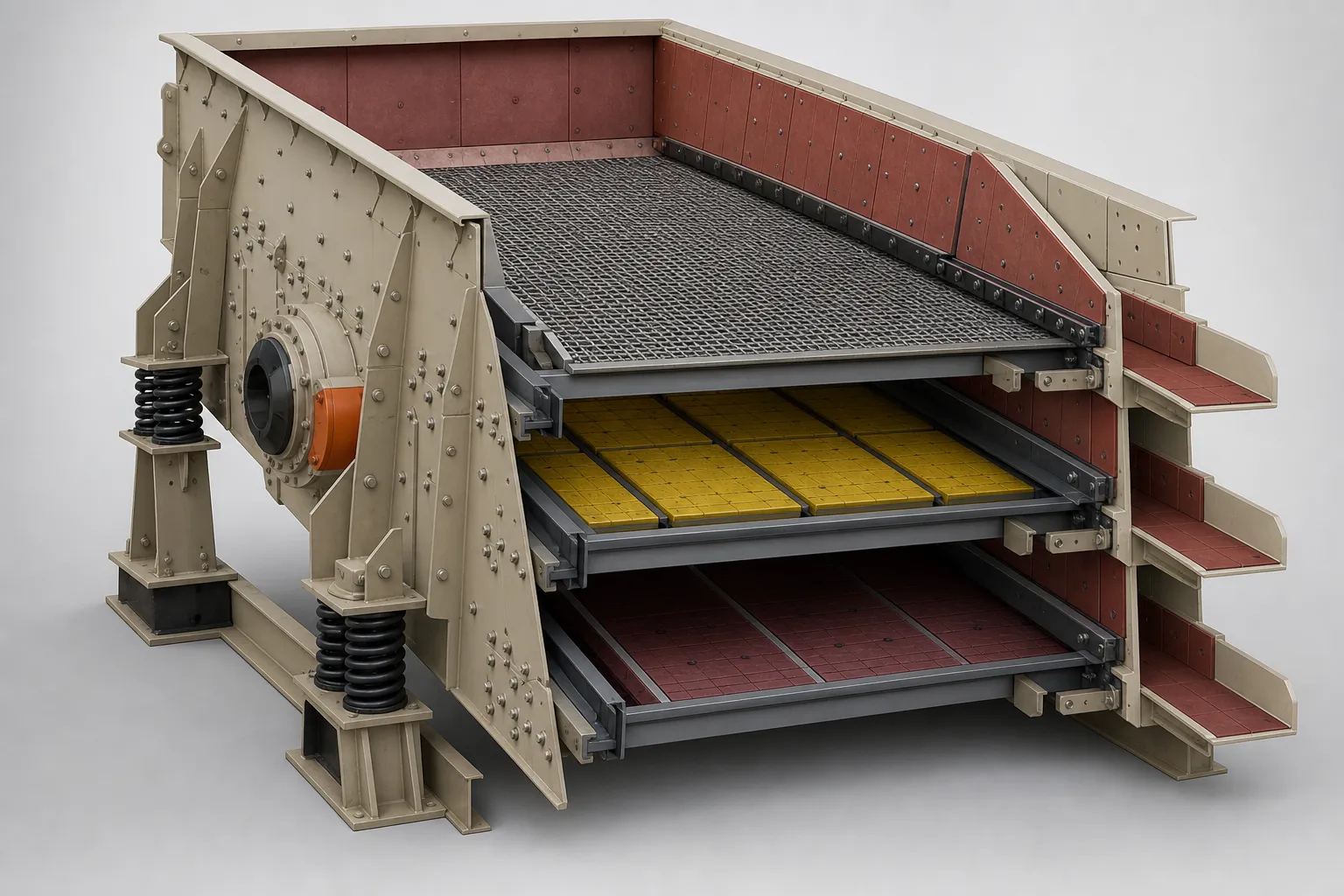

振动筛

振动筛是矿山、骨料、煤炭、水泥行业最广泛使用的筛分设备，通过振动电机或激振器驱动筛箱振动，使物料在筛面上分层并通过不同孔径的筛网实现分级。耐磨件集中在筛网/筛板和筛箱保护系统。

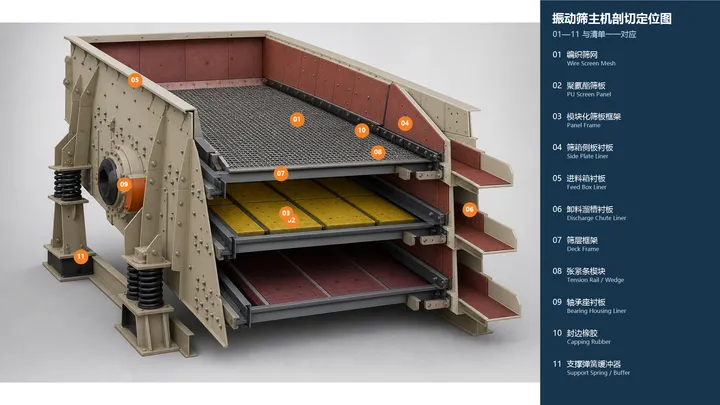

设备零件清单

零件识别与技术清单

每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。

核心组件与总成

核心组件与总成

单一零件与维护件

单一零件与维护件

01

编织筛网

Screen Mesh / Wire Mesh

候选材料

65Mn钢 / 不锈钢304 / 高碳钢

安装位置与作用

筛分物料的核心筛网

维护属性

高

02

聚氨酯筛板

Polyurethane Panel / PU Screen

候选材料

聚氨酯弹性体

安装位置与作用

耐磨筛分面板，寿命为金属筛网3-5倍

维护属性

中

03

模块化筛板框架

Modular Panel Frame

候选材料

聚氨酯 / 钢框

安装位置与作用

固定聚氨酯筛板的框架

维护属性

中

04

筛箱侧板衬板

Side Plate Liner

候选材料

高锰钢 / 聚氨酯 / 橡胶

安装位置与作用

保护筛箱侧板不受物料磨损

维护属性

中

05

进料箱衬板

Feed Box Liner

候选材料

高锰钢 / Hardox 400

安装位置与作用

保护进料箱

维护属性

中

06

卸料溜槽衬板

Discharge Chute Liner

候选材料

高锰钢 / 聚氨酯

安装位置与作用

保护各层卸料溜槽

维护属性

中

07

筛层框架

Deck Frame

候选材料

碳钢 / 不锈钢

安装位置与作用

支撑筛网的框架

维护属性

低

08

张紧条 / 楔块

Tension Rail / Wedge

候选材料

碳钢 / 橡胶

安装位置与作用

固定和张紧筛网

维护属性

中

09

轴承座衬板

Bearing Housing Liner

候选材料

碳钢

安装位置与作用

保护激振器轴承座

维护属性

低

10

封边橡胶

Capping Rubber

候选材料

天然橡胶 / 聚氨酯

安装位置与作用

筛网边缘密封防漏

维护属性

高

11

支撑弹簧 / 缓冲器

Support Spring / Buffer

候选材料

弹簧钢 60Si2Mn / 橡胶

安装位置与作用

隔振和支撑筛箱

维护属性

中

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。

材料说明

• 65Mn钢：含Mn 0.9-1.2%的高碳锰钢，淬火后硬度HRC 55-60，适用于编织筛网
• 不锈钢304/316：耐腐蚀，适用于潮湿或有腐蚀性物料的筛分
• 聚氨酯弹性体：硬度Shore A 80-95，耐磨性为钢的3-5倍，噪音低，适用于细粒筛分
• Hardox 400：布氏硬度400HBW的耐磨钢板，用于衬板

典型品牌兼容性

Metso (Nordberg)、Sandvik (Extec/Fintec)、FLSmidth (Raptor)、Schenck、TRIO、McCloskey、Terex (Powerscreen)

行业应用

矿山矿石分级、骨料砂石筛分、煤炭洗选筛分、水泥原料筛分、化肥筛分、回收物料筛分
