01
Malla de criba de alambre tejido
Malla de criba / malla metálica
- Opciones de material
- Acero 65Mn / Acero inoxidable 304 / Acero de alto carbono
- Instalación y función
- Medio de cribado que separa el material

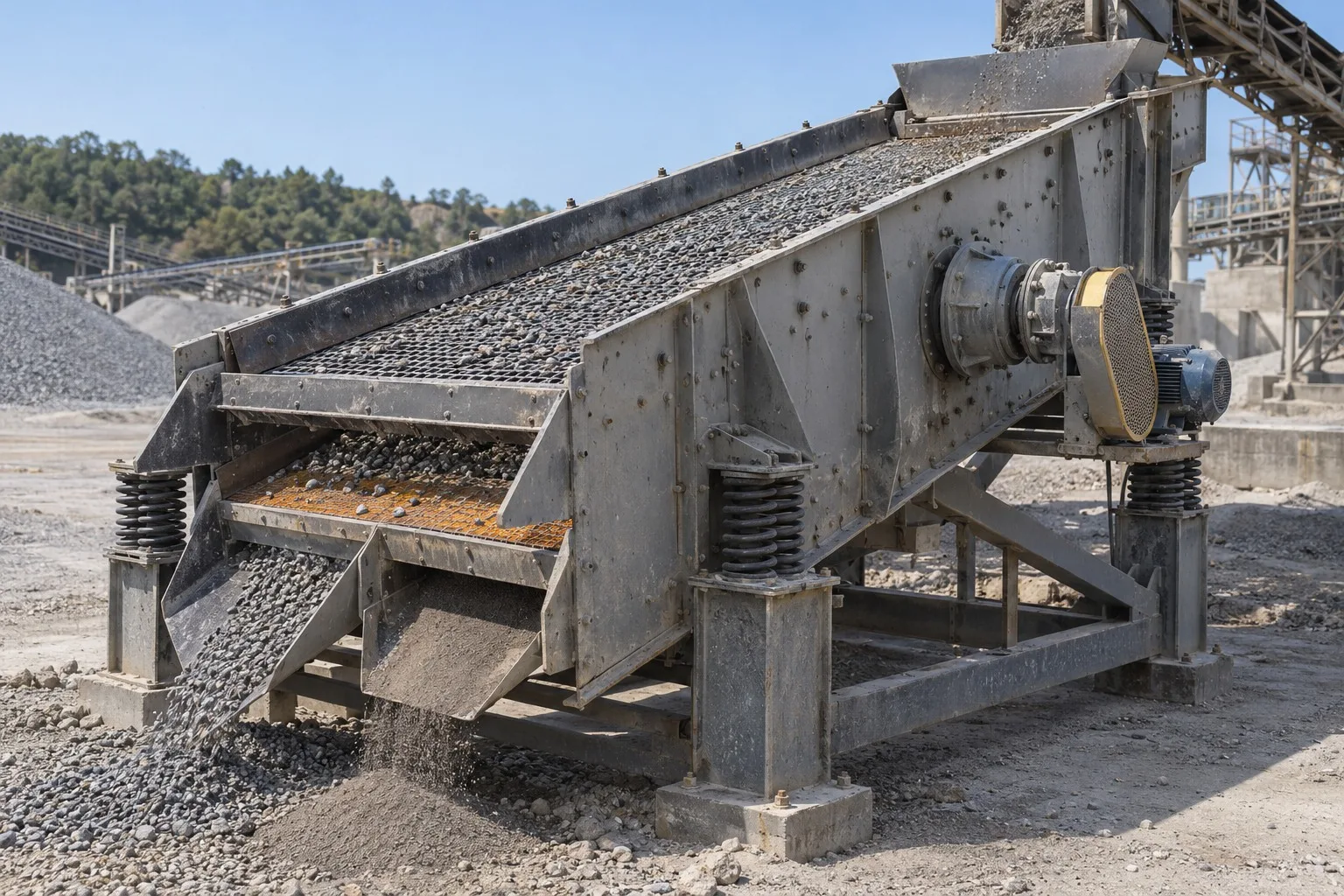

Criba vibratoria
Las cribas vibratorias se utilizan ampliamente en minería, áridos, carbón y cemento. Los motores vibratorios o excitadores accionan la caja, estratifican el material sobre la superficie de cribado y lo separan a través de distintas aberturas. Las piezas de desgaste se concentran en los medios de cribado y la protección de la caja.
Vista de sección de equipo
Las cribas vibratorias se utilizan ampliamente en minería, áridos, carbón y cemento. Los motores vibratorios o excitadores accionan la caja, estratifican el material sobre la superficie de cribado y lo separan a través de distintas aberturas. Las piezas de desgaste se concentran en los medios de cribado y la protección de la caja.
Piezas del equipo
Identificación de piezas y detalles técnicos
Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.
Partes individuales
Piezas individuales y de mantenimiento
02
Panel de criba de poliuretano
Panel de poliuretano / criba PU
- Opciones de material
- Elastómero de poliuretano
- Instalación y función
- Panel de criba resistente al desgaste
03
Bastidor del panel modular de criba
Bastidor de panel modular
- Opciones de material
- Poliuretano / Bastidor de acero
- Instalación y función
- Bastidor que fija los paneles de criba de poliuretano
04
Revestimiento lateral de la caja de criba
Revestimiento de placa lateral
- Opciones de material
- Acero de alto manganeso / Poliuretano / Caucho
- Instalación y función
- Protege las placas laterales de la caja de criba de la abrasión por el material
05
Revestimiento de la caja de alimentación
Revestimiento de caja de alimentación
- Opciones de material
- Acero de alto manganeso / Hardox 400
- Instalación y función
- Protege la caja de alimentación
06
Revestimiento de la canaleta de descarga
revestimiento de la canaleta de descarga
- Opciones de material
- Acero de alto manganeso / Poliuretano
- Instalación y función
- Protege las canaletas de descarga de cada piso
07
Bastidor del piso de criba
Marco de cubierta
- Opciones de material
- Acero al carbono / acero inoxidable
- Instalación y función
- Bastidor que sostiene los medios de cribado
08
Perfil tensor / cuña
Riel de tensión/cuña
- Opciones de material
- Acero al carbono / caucho
- Instalación y función
- Fija y tensa los medios de cribado
09
Revestimiento del alojamiento del rodamiento
Revestimiento de alojamiento de rodamiento
- Opciones de material
- Acero al carbono
- Instalación y función
- Protege el alojamiento del rodamiento del excitador
10
Sello de borde de caucho
Tiras de Goma de Soporte de Criba
- Opciones de material
- Caucho natural / Poliuretano
- Instalación y función
- Sella los bordes de la criba para evitar fugas
11
Resorte de apoyo / amortiguador
Resorte de apoyo / tope amortiguador
- Opciones de material
- Acero para resortes 60Si2Mn / caucho
- Instalación y función
- Aísla las vibraciones y sostiene la caja de la criba
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
Información sobre materiales
- El acero para resortes 65Mn es una opción para mallas de criba tejidas. Compare el diámetro del alambre, el tejido, el tratamiento térmico y la dureza con la especificación de la criba.
- Acero inoxidable 304/316: opciones resistentes a la corrosión para cribar materiales húmedos o corrosivos.
- El poliuretano es una opción de medio de cribado para partículas finas. Seleccione dureza, geometría de abertura y espesor según el tamaño de partícula, la carga y las condiciones húmedas o secas; evalúe la vida útil según el desgaste en planta.
- Hardox 400 es una opción de placa resistente al desgaste para revestimientos. Compare el intervalo de dureza con el espesor del producto y el certificado del material.
Aplicabilidad de la marca
Metso (Nordberg), Sandvik (Extec/Fintec), Schenck, TRIO, McCloskey, Terex (Powerscreen). List FLS screening series from screening records; place Raptor under cone-crusher identification.
Aplicaciones industriales
Clasificación de minerales, cribado de áridos, preparación de carbón, cribado de materias primas para cemento, fertilizantes y materiales reciclados.
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
