Malla de alambre tejida MD
Malla de alambre tejida
Para clasificación seca MD; compruebe el piso, la abertura, el diámetro del alambre, la anchura y longitud útiles y los bordes de tensión.
Ver piezas y materiales →Piezas de cribas vibratorias McLanahan MD y de desaguado
Cribas secas MD DM / SM / DMX y cribas de desaguado: seleccione medios de cribado, apoyos y piezas de excitación para cada diseño.
Detalles del equipo OEM
Selección de medios de cribado según el tipo de criba
Selección y suministro según planos de mallas, paneles, revestimientos y repuestos de apoyo. Las cribas MD utilizan malla de alambre tejida; las cribas de desaguado utilizan medios de poliuretano para servicio pesado. Sus aberturas, apoyos y sistemas de fijación requieren piezas diferentes.
Modelos estándar y dimensiones clave
Tipos MD y configuraciones de cribas de desaguado
Proporcione el modelo completo, el piso, la anchura y longitud de criba, la abertura, el diámetro del alambre o el espesor del panel y el método de fijación.
| Tipo | Pisos / configuración de excitación | Medios de cribado y dimensiones |
|---|---|---|
| MD tipo DM | Dos motores vibratorios excéntricos; habitualmente 5 pisos | Malla de alambre tejida; compruebe las aberturas de cada piso |
| MD tipo SM | Un motor vibratorio excéntrico; 1–4 pisos | Malla de alambre tejida; compruebe los bordes de tensión y el bastidor de criba |
| MD tipo DMX | Dos motores vibratorios excéntricos; normalmente 3–5 pisos | Modelos grandes de varios pisos; compruebe la configuración instalada |
| Rango de tamaños MD | Configuración según el modelo y la aplicación | Anchuras de criba de 19–78 in (aproximadamente 48–198 cm según el OEM) |
| Criba de desaguado | Motores vibratorios contrarrotantes; excitadores mecánicos en instalaciones mayores | Medios de cribado de poliuretano y sistema de apoyo longitudinal; compare con el plano de instalación |
El rango de anchuras MD no especifica las dimensiones de cada modelo. Compare las aberturas, los pisos y los parámetros del accionamiento con la placa y los planos de la criba.
McLanahan

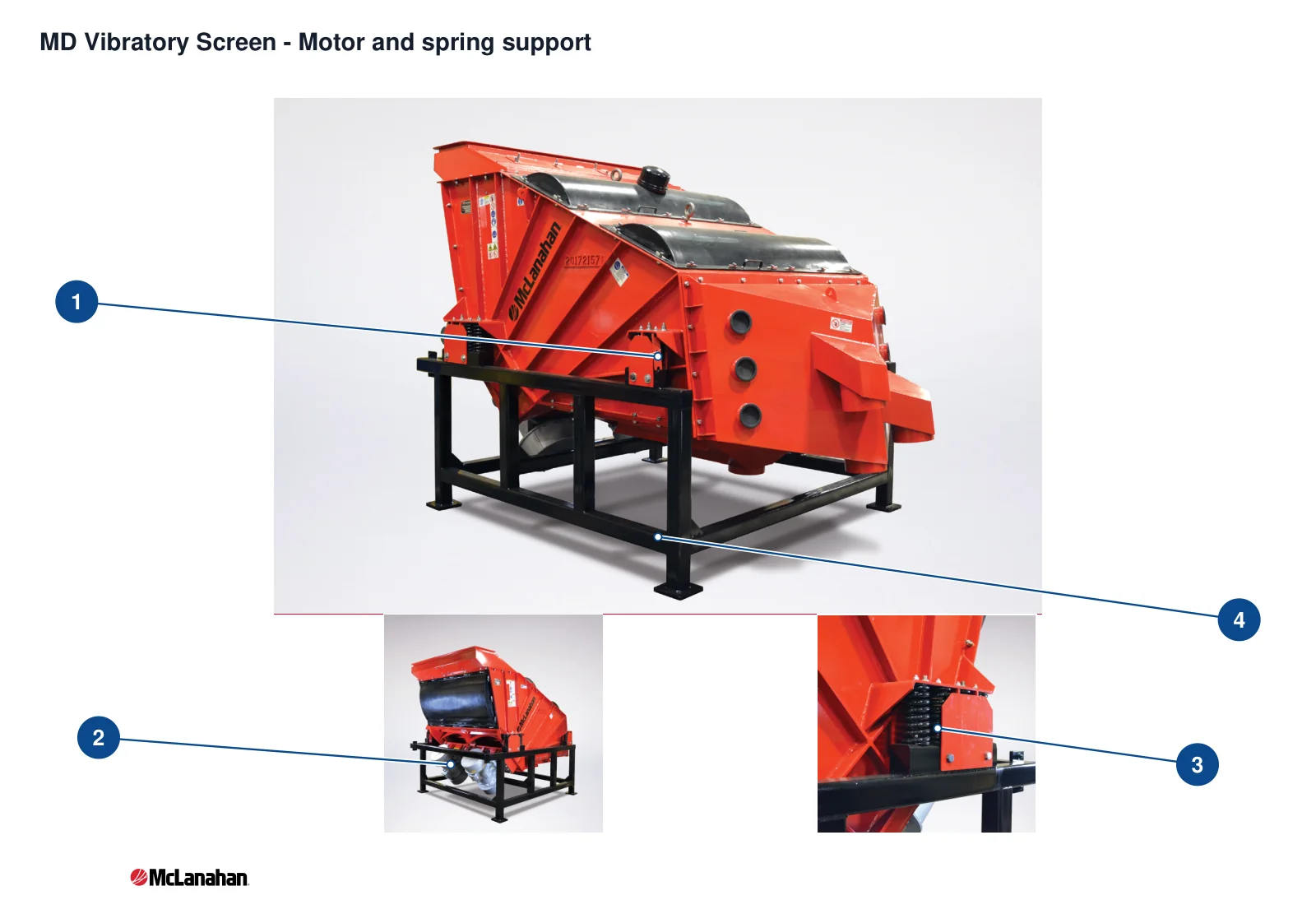

Esquema de ubicación de componentes
Los números del esquema se corresponden con las filas siguientes.

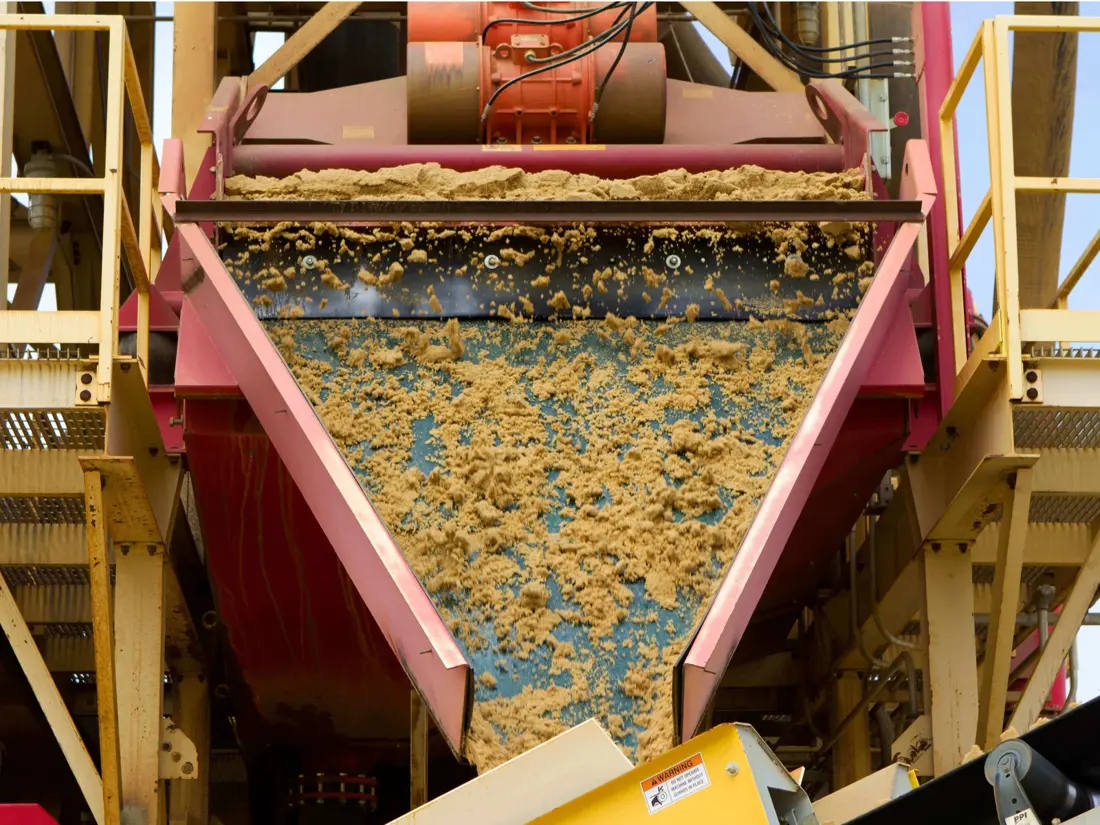

| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Caja de criba | Caja inclinada roja de la criba MD | Criba vibratoria MD |
| 1 | Caja de criba | Caja portante roja de la criba de desaguado | Configuración de doble motor de la criba de desaguado |
| 2 | Motor vibratorio | Motor vibratorio gris en la fotografía inferior del OEM de la vista trasera de DMX2036 | DMX2036 |
| 2 | Motor vibratorio | Dos motores vibratorios sobre la criba de desaguado | Configuración de doble motor de la criba de desaguado |
| 3 | Resorte de apoyo | Resorte de compresión MD en el detalle inferior derecho | Criba vibratoria MD |
| 4 | Bastidor de soporte | Bastidor de soporte negro bajo la caja de la criba MD | Criba vibratoria MD |
| 5 | Superficie de cribado | Superficie de cribado que transporta el material y drena el agua | Configuración de doble motor de la criba de desaguado |
Piezas de desgaste
Mallas, paneles y protección frente al flujo de material
Seleccione por separado la malla de alambre tejida MD y los paneles de poliuretano de las cribas de desaguado. Las imágenes siguientes de medios de cribado ilustran productos genéricos, no piezas OEM de McLanahan.
02
Paneles de poliuretano para cribas de desaguado
Paneles de poliuretano para desaguado
Para cribas de desaguado; no sustituyen directamente a la malla tejida MD. Compruebe las aberturas y las conexiones del apoyo longitudinal.
Ver piezas y materiales →03
Revestimientos de alimentación, laterales y descarga
Revestimientos de alimentación, laterales & descarga
Compare las posiciones de los revestimientos existentes y los planos de orificios de pernos para proteger las zonas de impacto y desgaste por deslizamiento.
Ver piezas y materiales →Repuestos
Piezas de bastidor, apoyo, tensión y excitación
Las cribas MD utilizan excitación directa por motor, sin reductores, poleas ni correas convencionales. Compare los excitadores mecánicos de las cribas grandes de desaguado con sus placas de identificación.
01
Bastidores de criba, travesaños y apoyos longitudinales
Bastidores de pisos & apoyos
Compruebe por separado el bastidor MD o el sistema de apoyo longitudinal de la criba de desaguado. Proporcione secciones, distancias entre orificios de montaje y planos de conexiones.
Ver piezas y materiales →02
Tensado de mallas y fijaciones de paneles
Tensado & fijaciones de paneles
Para las cribas MD, compruebe los bordes de tensión y el tensado neumático opcional. Para las cribas de desaguado, compruebe las conexiones longitudinales de poliuretano.
Ver piezas y materiales →03
Resortes de apoyo y elementos elastoméricos
Resortes de apoyo & elementos elásticos
Compruebe la altura libre, el diámetro exterior, la rigidez, la cantidad y las posiciones de montaje para conservar las características de vibración de la criba.
Ver piezas y materiales →04
Motores vibratorios, rodamientos y excitadores mecánicos
Motores vibratorios & excitadores
Compruebe la cantidad de motores de los modelos MD DM, SM y DMX. Distinga la excitación por motor de los grandes excitadores mecánicos de las cribas de desaguado.
Ver información de mantenimiento MD →Preguntas frecuentes
Preguntas frecuentes
¿Se puede sustituir la malla de una criba MD por paneles de poliuretano de una criba de desaguado?
No es posible una sustitución directa. Las aplicaciones, el movimiento, los pisos y los sistemas de fijación son diferentes. Seleccione los medios de cribado según el modelo específico de criba y el plano de instalación.
