Revise conjuntamente cinco familias actuales de productos, rangos típicos de selección, segmentos de trituración, peines de calibrado, ejes de rodillos, rodamientos y repuestos de accionamiento directo.
McLanahan no publica una única tabla fija de modelos. Los sizers primarios & secundarios, terciarios, de minerales, de molienda fina y de muestreo se configuran según el material y los tamaños de alimentación y producto. Esta página conserva las series, dimensiones típicas, estructuras y rutas de piezas necesarias para comparar repuestos. Antes de fabricar, compare la placa de identificación, el número de serie, el plano de conjunto, el plano y las piezas usadas.
El catálogo actual agrupa productos por aplicación y estructura, no por un único sistema de códigos de modelo. Las dimensiones imperiales convertidas y otros valores son rangos típicos de selección publicados, no dimensiones de fabricación de una máquina individual.
| Familia de productos actual | Estructura / etapa de proceso | Rango principal publicado | Comparación de repuestos |
|---|---|---|---|
| Sizers primarios & secundarios | Primarios / secundarios; dos rodillos que giran hacia el interior; ajuste hidráulico del tamaño de producto | Relación de reducción típica recomendada 4:1; rango de selección publicado anteriormente: diámetro de rodillos de aproximadamente 508–1,524 mm, ancho de rodillos de aproximadamente 1,219–3,658 mm | Perfil de dientes, disposición de segmentos, ancho de rodillos, separación, sentido de giro e interfaces de accionamiento |
| Sizers terciarios | Terciarios; rodillos que giran hacia el exterior; trituración entre rodillos dentados y peines de calibrado ajustables | Relación de reducción típica recomendada 4:1; diámetro y ancho de rodillos y tamaño de producto seleccionados para el proyecto | Segmentos de acero aleado, peines de calibrado, cuerpos de rodillos, rodamientos de rodillos a rótula y dos accionamientos |
| Calibradores de minerales | Trituración primaria / secundaria de roca dura y mineral con arcilla; rodillos que giran hacia el interior; barra rompedora opcional | Alimentación máxima publicada 1,200 mm, reducida a aproximadamente 300 mm; separación ajustable entre rodillos | Martillos de trituración, segmentos sustituibles, barra rompedora, revestimientos, mecanismo de extracción y dos accionamientos |
| Sizers de molienda fina | Trituración fina de baja capacidad, de ensayo o terciaria / cuaternaria; giro hacia el interior, reversible, dos accionamientos | Acoplamientos fijos o hidráulicos; los ejes se ajustan hacia delante/atrás para compensar el desgaste; no existe una única tabla fija de modelos publicada | Segmentos o superficies de rodillos con recargue duro, revestimientos simétricos atornillados, alojamientos de rodamientos, cajas de engranajes y acoplamientos |
| Sizers de muestreo / trituradoras de rodillos | Muestreo y servicio de baja capacidad; Mini-Sizers y pequeñas trituradoras de doble rodillo | Configuraciones compactas de sizers / trituradoras de doble rodillo grandes; la separación de rodillos y el perfil de dientes controlan conjuntamente el tamaño de producto | Cuerpos de rodillos, perfiles de dientes, rodamientos, cajas de engranajes, sellos e interfaces del proyecto |

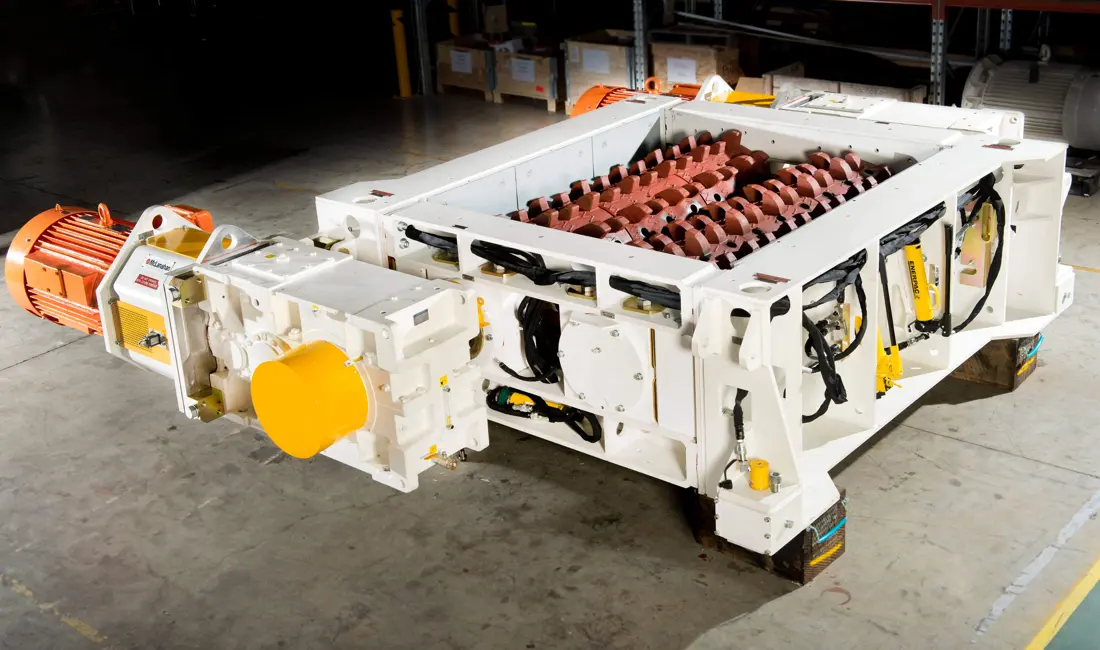

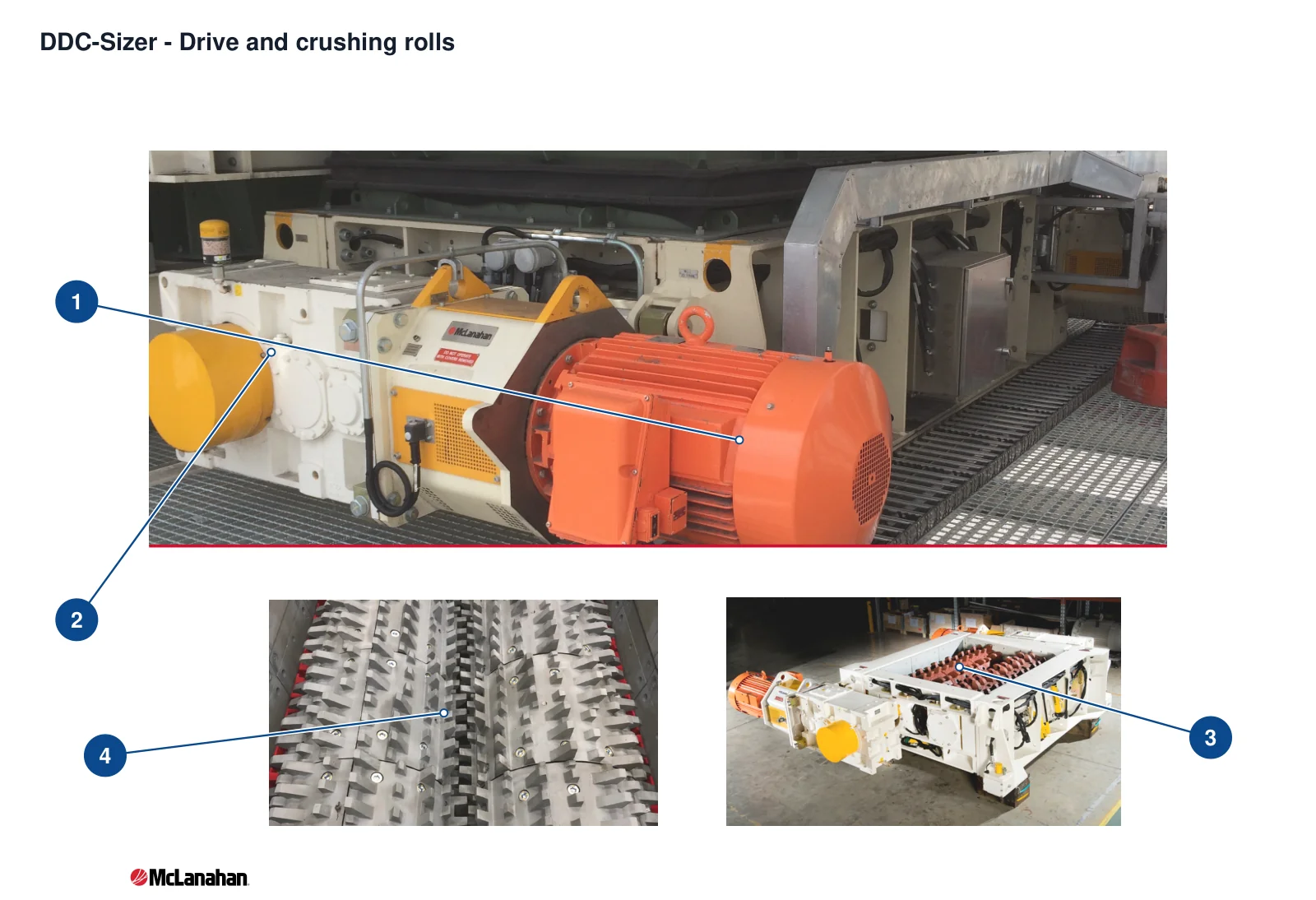

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Motor de accionamiento | Motor de accionamiento naranja en la parte frontal de la fotografía | DDC-Sizer |
| 2 | Reductor | Reductor blanco en el lado interior del motor de accionamiento | DDC-Sizer |
| 3 | Conjunto del rodillo triturador | Rodillos trituradores en la imagen inferior del OEM de la máquina abierta | DDC-Sizer |
| 4 | Diente de trituración | Dientes de trituración en el detalle inferior del rodillo | DDC-Sizer |
Separe segmentos, capas de trabajo de dientes, peines de calibrado, barras rompedoras de sizer de minerales, revestimientos de bastidor y retenedores según la posición real. Los materiales posibles permiten únicamente una evaluación preliminar del servicio.
Segmento sustituible & martillo de trituración
Los diseños primarios, secundarios, de minerales y de molienda fina utilizan rodillos trituradores mantenibles. Compruebe la familia, la posición del eje, el perfil y número de dientes, la disposición helicoidal, el sentido de giro, la retención y la altura original de dientes.
Ver la página de la parte común →
Perfil de dientes & capa de recargue duro
La reducción de altura de dientes disminuye la capacidad y acelera el desgaste. Durante el mantenimiento, compare con la altura del diente nuevo o una plantilla de perfil. Restaure mediante recargue duro solo cuando el diseño original del diente lo permita.
Ver la página de la parte común →Peine de calibrado & piezas de desgaste de peine
Los sizers terciarios con giro hacia el exterior utilizan peines de calibrado ajustables para controlar la separación de trituración. Otros sizers también utilizan peines que se entrelazan para eliminar material adherido. Distinga posiciones izquierda/derecha, juegos de calces y holguras respecto a los rodillos dentados.
Ver la página de la parte común →Barra rompedora de sizer de minerales
Una barra rompedora desmontable y ajustable puede impedir el paso de piezas planas sobredimensionadas por el sizer de minerales y añadir una etapa de trituración. Compruebe la construcción del proyecto, las holguras, la fijación hidráulica y la dirección de carga.
Ver la página de la parte común →Revestimiento de bastidor, placa superior & protección lateral
Los diseños de molienda fina utilizan revestimientos antidesgaste simétricos atornillados. La protección de bastidor, paredes laterales, entrada y salida de otras familias varía según el proyecto. Compruebe la segmentación, el espesor, los patrones de orificios y el acceso de desmontaje.
Ver la página de la parte común →Perno de segmento & piezas de retención
Los segmentos sustituibles utilizan elementos de fijación específicos. Los procedimientos de sustitución incluyen tapones roscados, cáncamos y pernos de retención de cabeza hexagonal. Identifique como conjunto las roscas, cabezas, longitudes, precarga, bloqueo y piezas asociadas.
Ver la página de la parte común →Los repuestos de accionamiento y mantenimiento se presentan por separado. Los ejes de rodillos, alojamientos de rodamientos, reductores de engranajes, acoplamientos, ajustes hidráulicos, sellos y retenedores requieren comparar las interfaces completas.
Eje de rodillo, cuerpo & interfaz de extremo
Los conjuntos de eje soportan un alto par a baja velocidad y proporcionan el cuerpo de montaje de segmentos. Compruebe la posición del eje, el sentido de giro, el ancho de rodillos, el diseño del cuerpo, las estrías o conexiones de extremos, los ajustes de rodamientos y la dirección de extracción.
Ver la página de la parte común →Rodamiento de rodillos a rótula, alojamiento & adaptador
La información de los equipos terciarios especifica rodamientos autoalineables de dos hileras de rodillos a rótula. Las recomendaciones de repuestos del fabricante incluyen rodamientos, adaptadores cónicos y retenedores. Distinga la posición del eje y los extremos libre/fijo.
Ver la página de la parte común →
Reductor de engranajes & conjunto de accionamiento directo
Los sizers McLanahan actuales utilizan un motor, un acoplamiento y un reductor de engranajes montado directamente en el eje del rodillo. La imagen identifica una categoría genérica de componentes y no establece un modelo McLanahan ni intercambiabilidad.
Ver la página de la parte común →Acoplamiento hidráulico / fijo & conexiones
Los equipos primarios, secundarios y terciarios suelen utilizar acoplamientos hidráulicos para proteger el accionamiento. Los de molienda fina ofrecen acoplamientos fijos o hidráulicos. Compruebe la configuración de accionamiento, la potencia, la velocidad, el llenado y las interfaces.
Ver la página de la parte común →Piezas de ajuste hidráulico, elevación & desplazamiento
Los equipos primarios/secundarios conectan un rodillo móvil con una placa posterior para el ajuste. Los sizers de minerales también pueden disponer de barra rompedora hidráulica y sistema de extracción motorizado. Identifique cilindros, calces, pasadores de posicionamiento e interfaces de control según la familia.
Ver la página de la parte común →Sello de extremo, anillo de retención & repuestos de mantenimiento
La página de asistencia del fabricante recomienda mantener existencias de anillos de retención, rodamientos de rodillos a rótula, sellos partidos y adaptadores cónicos de rodamientos. Compare las cantidades y especificaciones reales con el manual del equipo concreto.
Ver la página de la parte común →El catálogo McLanahan configura cinco familias de productos según las condiciones del proyecto, en lugar de proporcionar un único código fijo de modelo para todos los equipos. ANRANST publica únicamente familias con trazabilidad y rangos documentados.
No. Difieren las familias, el sentido de giro de ejes, los perfiles de dientes, los anchos de rodillos, las estructuras de peines o barras rompedoras, la retención y las configuraciones de proyecto. Compare el modelo completo, el número de serie, la posición del eje, los planos y las piezas usadas.
Facilite la familia de sizer, la placa completa, los números de serie y proyecto, el ancho de rodillos, el perfil de dientes, la posición y sentido de giro del eje, el plano, fotografías de la pieza usada, dimensiones, materiales y condiciones de alimentación. Utilizamos estos datos para identificación, evaluación de materiales, coordinación de fabricación, control de calidad y entrega.
