McLanahan DDC-Sizer

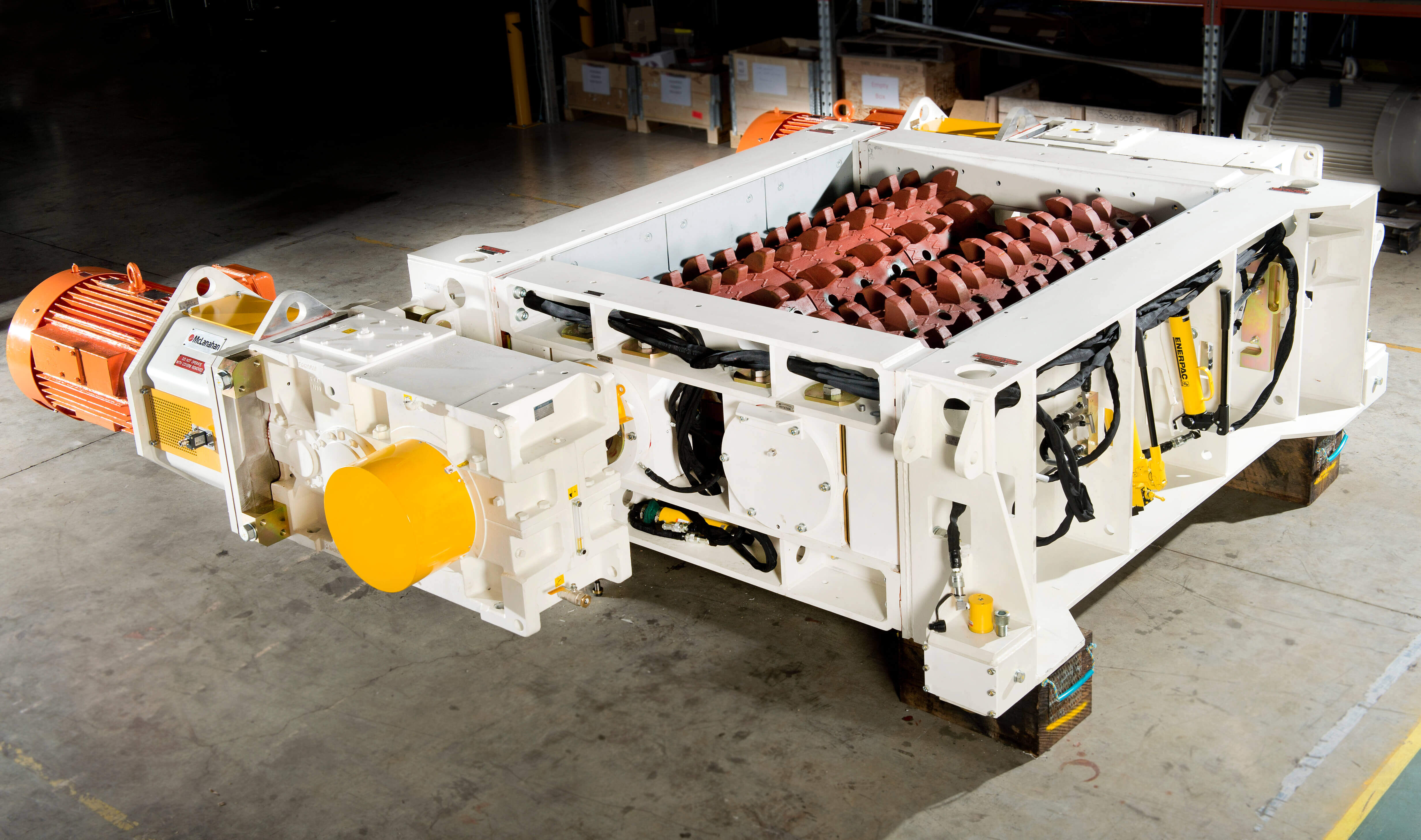

Официальная фотография сайзера McLanahan в сборе: два привода, рама, зубья валков, подшипниковые концы и гидравлическая конструкция выдвижения.

Официальное изображение сайзера McLanahan. Ширину валков, профиль зубьев, вращение и сопряжения привода проверяют по проектной комплектации.

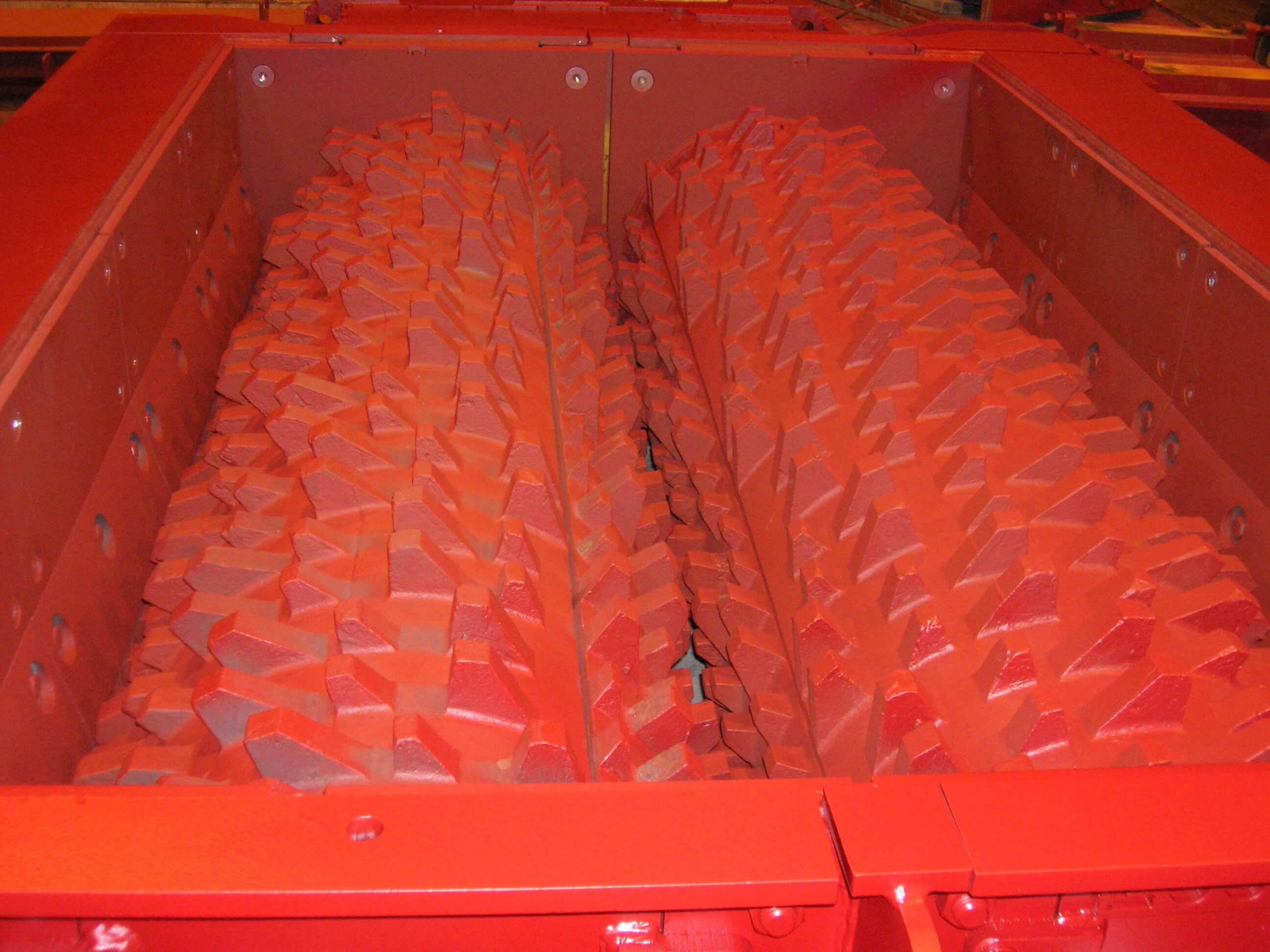

Официальный крупный план валка McLanahan. Сменные сегменты, профиль зубьев и крепление являются основой идентификации изнашиваемых деталей.

Оборудование OEM

Идентификация установок и запчастей пяти текущих семейств сайзеров

McLanahan не публикует единую таблицу фиксированных моделей. Primary & Secondary, Tertiary, Mineral, Fine-Grinding и Sampling Sizers конфигурируют под материал, крупность питания и продукта. Здесь приведены серии, типовые размеры, конструкции и категории деталей для проверки запчастей. До изготовления подтверждают шильдик, серийный номер, общий вид, чертежи и снятые детали.

5 Текущие официальные семейства продукции

4:1 Рекомендуемая типовая степень дробления

1,200 mm Опубликованная максимальная крупность питания Mineral Sizer

300 mm Опубликованная целевая крупность продукта Mineral Sizer

Стандартные модели и основные размеры

Текущие семейства McLanahan Sizer и диапазоны идентификации

Текущий каталог группирует продукцию по применению и конструкции, а не по единой системе кодов моделей. Пересчитанные дюймовые размеры и другие значения являются типовыми опубликованными диапазонами подбора, а не производственными размерами конкретной машины.

Текущее семейство продукции	Конструкция / стадия процесса	Опубликованный основной диапазон	Проверки запчастей
Primary & Secondary Sizers	Первичное / вторичное дробление; два валка вращаются внутрь; гидравлическая регулировка крупности продукта	Рекомендуемая типовая степень дробления 4:1; прежний опубликованный диапазон подбора: диаметр валков около 508–1,524 мм, ширина около 1,219–3,658 мм	Профиль зубьев, расположение сегментов, ширина и зазор валков, вращение и приводные сопряжения
Tertiary Sizers	Третья стадия; валки вращаются наружу; дробление между зубчатыми валками и регулируемыми гребенками	Рекомендуемая типовая степень дробления 4:1; диаметр, ширина валков и крупность продукта по проекту	Сегменты из легированной стали, гребенки, барабаны валков, сферические роликоподшипники и два привода
Mineral Sizers	Первичное / вторичное дробление крепких и глинистых руд; вращение валков внутрь; опциональная дробящая балка	Опубликованное максимальное питание 1,200 мм с уменьшением примерно до 300 мм; регулируемое расстояние между валками	Дробящие молотки, сменные сегменты, дробящая балка, футеровка, механизм выдвижения и два привода
Fine-Grinding Sizers	Малая производительность, испытания или мелкое дробление третьей / четвертой стадии; вращение внутрь, реверс, два привода	Жесткие или гидромуфты; валы смещаются вперед/назад для компенсации износа; единой опубликованной таблицы фиксированных моделей нет	Сегменты или наплавленные поверхности валков, симметричная болтовая футеровка, корпуса подшипников, редукторы и муфты
Sampling Sizers / Roll Crushers	Опробование и малая производительность; Mini-Sizer и небольшие двухвалковые дробилки	Компактные исполнения крупных сайзеров / двухвалковых дробилок; крупность продукта определяется зазором валков и профилем зубьев	Корпуса валков, профили зубьев, подшипники, редукторы, уплотнения и проектные сопряжения

Детали одного семейства различаются в зависимости от материала, питания, крупности продукта, профиля зубьев, ширины валков, вращения, привода и установки. Обозначения «DDC-Sizer» недостаточно для расчета; нужны полный шильдик и данные установки.

Изнашиваемые детали

Дробящие сегменты, гребенки, дробящие балки и защита рамы от износа

Сегменты, рабочие слои зубьев, гребенки, балки Mineral Sizer, футеровку рамы и фиксаторы разделяют по фактическому положению. Варианты материалов служат только для предварительной оценки условий работы.

Сменные дробящие сегменты и молотки

Сменный сегмент и дробящий молоток

В Primary, Secondary, Mineral и Fine-Grinding применяются обслуживаемые дробящие валки. Проверяют семейство, позицию вала, профиль и число зубьев, спиральное расположение, вращение, крепление и исходную высоту зубьев.

Выбор материала: Официальные сведения Tertiary указывают сменные сегменты из легированной стали. Конкретный материал, термообработку, наплавку и твердость проверяют по исходным чертежам, ударным и абразивным условиям.

Ударостойкая хромомолибденовая сталь Наплавка и восстановление зубьев

Перейти на общую страницу детали →

Вершины и боковые поверхности зубьев, наплавленные рабочие слои

Профиль зуба и наплавленный слой

Уменьшение высоты зубьев снижает производительность и ускоряет износ. При обслуживании сравнивают с высотой нового зуба или профильным шаблоном. Восстановительную наплавку применяют только там, где это допускает исходная конструкция.

Выбор материала: Вязкость основы зуба, износостойкость рабочего слоя и тепловое влияние сварки оценивают совместно. Одна поверхностная твердость не заменяет требования исходной технологии.

Ударостойкая легированная сталь Наплавочные материалы и технологии восстановления

Перейти на общую страницу детали →

Калибрующие гребенки и их изнашиваемые детали

Калибрующая гребенка и изнашиваемые детали

В Tertiary Sizer с вращением наружу регулируемые гребенки задают дробящий зазор. В других сайзерах также применяются входящие между зубьями гребенки для удаления налипшего материала. Различают левую и правую позиции, наборы прокладок и зазоры до зубчатых валков.

Выбор материала: Легированную или износостойкую сталь подбирают с учетом сжатия, скобления, ударов и липкого материала. Проверяют опоры и крепление к раме.

Ударостойкая легированная сталь Закаленная и отпущенная износостойкая плита

Перейти на общую страницу детали →

Дробящая балка Mineral Sizer

Съемная регулируемая балка Mineral Sizer препятствует проходу плоских негабаритных кусков и добавляет стадию дробления. Проверяют проектную конструкцию, зазоры, гидравлическое крепление и направление нагрузки.

Выбор материала: Основу и рабочую поверхность выбирают по соотношению ударов крупных кусков, сжатия и скобления. Без чертежей не указывают универсальную марку или гарантированный ресурс.

Ударостойкая легированная сталь Композитные износостойкие решения

Перейти на общую страницу детали →

Футеровка рамы, верхние плиты и боковая защита

Футеровка рамы, верхняя плита и боковая защита

Fine-Grinding использует симметричную болтовую футеровку. Защита рамы, боковых стенок, загрузки и разгрузки других семейств зависит от проекта. Проверяют разбивку, толщину, отверстия и доступ для демонтажа.

Выбор материала: Производитель указывает износостойкие материалы без единой универсальной марки. Варианты оценивают по ударам, скользящему износу и жесткости конструкции, затем следуют исходным чертежам и требованиям контроля.

Закаленная и отпущенная износостойкая плита Композитная износостойкая футеровка

Перейти на общую страницу детали →

Болты сегментов, прижимы и фиксаторы

Болт сегмента и крепежные детали

Сменные сегменты устанавливают специальным крепежом. Процедура замены включает резьбовые пробки, рымы и удерживающие болты с шестигранной головкой. Резьбу, головки, длину, предварительное натяжение, стопорение и сопутствующие детали определяют комплектно.

Выбор материала: Высокопрочную легированную сталь, термообработку, механические свойства и защиту поверхности проверяют по ударам, усталости, предварительному натяжению и монтажным требованиям.

Высокопрочная легированная сталь для привода

Перейти на общую страницу детали →

Запасные части

Валы валков, подшипники, прямые приводы, гидравлика и уплотнения

Приводные и ремонтные запчасти перечислены отдельно. Для валов, корпусов подшипников, редукторов, муфт, гидравлической регулировки, уплотнений и фиксаторов проверяют все сопряжения.

Валы дробящих валков, барабаны и торцевые сопряжения

Вал валка, барабан и торцевое сопряжение

Валовые узлы передают большой момент при низкой скорости и образуют основу крепления сегментов. Проверяют позицию вала, вращение, ширину валка, барабан, торцевые шлицы или соединения, подшипниковые посадки и направление демонтажа.

Выбор материала: Основы валов, барабаны и торцевые соединения проверяют отдельно по кованому или сварному исполнению, термообработке, неразрушающему контролю, усталости и ответственным сопрягаемым поверхностям.

Легированная сталь для приводных валов Материалы крупных несущих и сварных конструкций

Перейти на общую страницу детали →

Сферические роликоподшипники, корпуса и закрепительные втулки

Сферический роликоподшипник, корпус и закрепительная втулка

В материалах Tertiary указаны самоустанавливающиеся двухрядные сферические роликоподшипники. Производитель рекомендует запас подшипников, конических закрепительных втулок и фиксаторов. Различают позицию вала и свободную или фиксирующую опору.

Выбор материала:Проверяют полное обозначение подшипника и зазор. Корпуса, крышки и втулки сверяют с чертежами, посадками, смазкой и требованиями пылезащиты.

Стали для подшипников и втулок Корпуса подшипников и несущие конструкции

Перейти на общую страницу детали →

Редукторы и узлы прямого привода

Редуктор и узел прямого привода

Текущие McLanahan Sizer используют двигатель, муфту и редуктор, установленный непосредственно на валу валка. Изображение показывает типовую категорию узла и не подтверждает модель McLanahan или взаимозаменяемость.

Выбор материала: Проверяют номинальный и пиковый момент, передаточное число, вращение, направление установки, входные и выходные сопряжения, термообработку зубьев, точность и смазку.

Легированная сталь для зубчатых передач и валов

Перейти на общую страницу детали →

Гидромуфты, жесткие муфты и соединения

Гидромуфта / жесткая муфта и соединения

Primary, Secondary и Tertiary обычно используют гидромуфты для защиты привода. Fine-Grinding предусматривает жесткие или гидромуфты. Проверяют приводную конфигурацию, мощность, скорость, заполнение и сопряжения.

Выбор материала: Узел выбирают по шильдику и приводным данным. Соединения, уплотнения и плавкие пробки проверяют по исходной спецификации или сборочному чертежу.

Легированная сталь для муфт и соединений Уплотнения и конструкционные пластмассы

Перейти на общую страницу детали →

Гидравлическая регулировка зазора, подъем и выдвижение

Детали гидравлической регулировки, подъема и перемещения

В Primary/Secondary подвижный валок и задняя плита связаны для регулировки. Mineral Sizer может иметь гидравлическую дробящую балку и самоходную систему выдвижения. Цилиндры, прокладки, установочные пальцы и управляющие сопряжения определяют по семейству.

Выбор материала: Штоки, пальцы, гильзы, уплотнения и регулировочные прокладки проверяют отдельно по давлению, ходу, посадкам, обработке поверхности и загрязнению.

Штоки цилиндров и высокопрочные соединения Материалы гидравлических уплотнений

Перейти на общую страницу детали →

Торцевые уплотнения, стопорные кольца и ремонтные запчасти

Торцевое уплотнение, стопорное кольцо и ремонтные запчасти

Страница поддержки производителя рекомендует запас стопорных колец, сферических роликоподшипников, разъемных уплотнений и конических закрепительных втулок. Фактическое количество и характеристики уточняют по руководству конкретной машины.

Выбор материала: Стопорные кольца, разъемные уплотнения и закрепительные втулки имеют разные материалы. Каждую деталь проверяют отдельно по чертежу, размерам, температуре, смазке и запыленности.

Легированная сталь для фиксаторов и переходных деталей Материалы разъемных уплотнений

Перейти на общую страницу детали →

Почему здесь нет таблицы фиксированных моделей McLanahan?

Каталог McLanahan конфигурирует пять семейств под проектные условия, а не предлагает единый фиксированный код модели для всех машин. ANRANST публикует только прослеживаемые семейства и документированные диапазоны.

Можно ли напрямую заменять сегменты DDC-Sizer, Mineral Sizer и Tertiary Sizer?

Нет. Семейства, вращение валов, профили зубьев, ширина валков, конструкции гребенки или дробящей балки, крепление и проектные комплектации различаются. Проверяют полную модель, серийный номер, позицию вала, чертежи и снятые детали.

Почему не указаны номера деталей McLanahan OEM?

Имеющиеся записи и открытые страницы производителя не дают номеров OEM, которые можно перекрестно проверить по конкретному семейству, позиции и установке. Их можно добавить после получения подтверждающего каталога, чертежей или надежной спецификации установки.
