Cámaras de alimentación · Revestimientos del cuerpo cilíndrico y del cono · Tubos de rebose · Boquillas de descarga inferior: según dimensiones, condiciones de servicio e interfaces de montaje.
Revestimientos y repuestos de interfaces para instalaciones de clasificación, desincrustación, recuperación de finos y espesamiento. El cuerpo del hidrociclón no tiene piezas de accionamiento giratorias: los perfiles del revestimiento, las dimensiones de entrada y salida, el sellado y la presión de funcionamiento son los requisitos clave. Compruebe las piezas del regulador de descarga del separador por separado.
El diámetro del hidrociclón es sólo el punto de partida. Los revestimientos también deben coincidir con el ángulo del cono y las dimensiones de la entrada, el tubo de rebose del hidrociclón y la boquilla de rebose.
| Tamaño / Serie | Publicado OEM Dimensiones | Detalles de identificación de piezas clave |
|---|---|---|
| Gama de productos de hidrociclón | 4–36 in (aproximadamente 100–900 mm según lo indicado por OEM) | Diámetro interno del cilindro, ángulo del cono, espesor del revestimiento y bridas de conexión |
| Configuraciones de recuperación de multas | 9 in, 12 in | Cámara de alimentación, longitud de inserción del tubo de rebose y diámetro de descarga inferior |
| Separator | Installation-specific | Regulador de descarga automático, tubería de desbordamiento y conexión de desbordamiento inferior. |

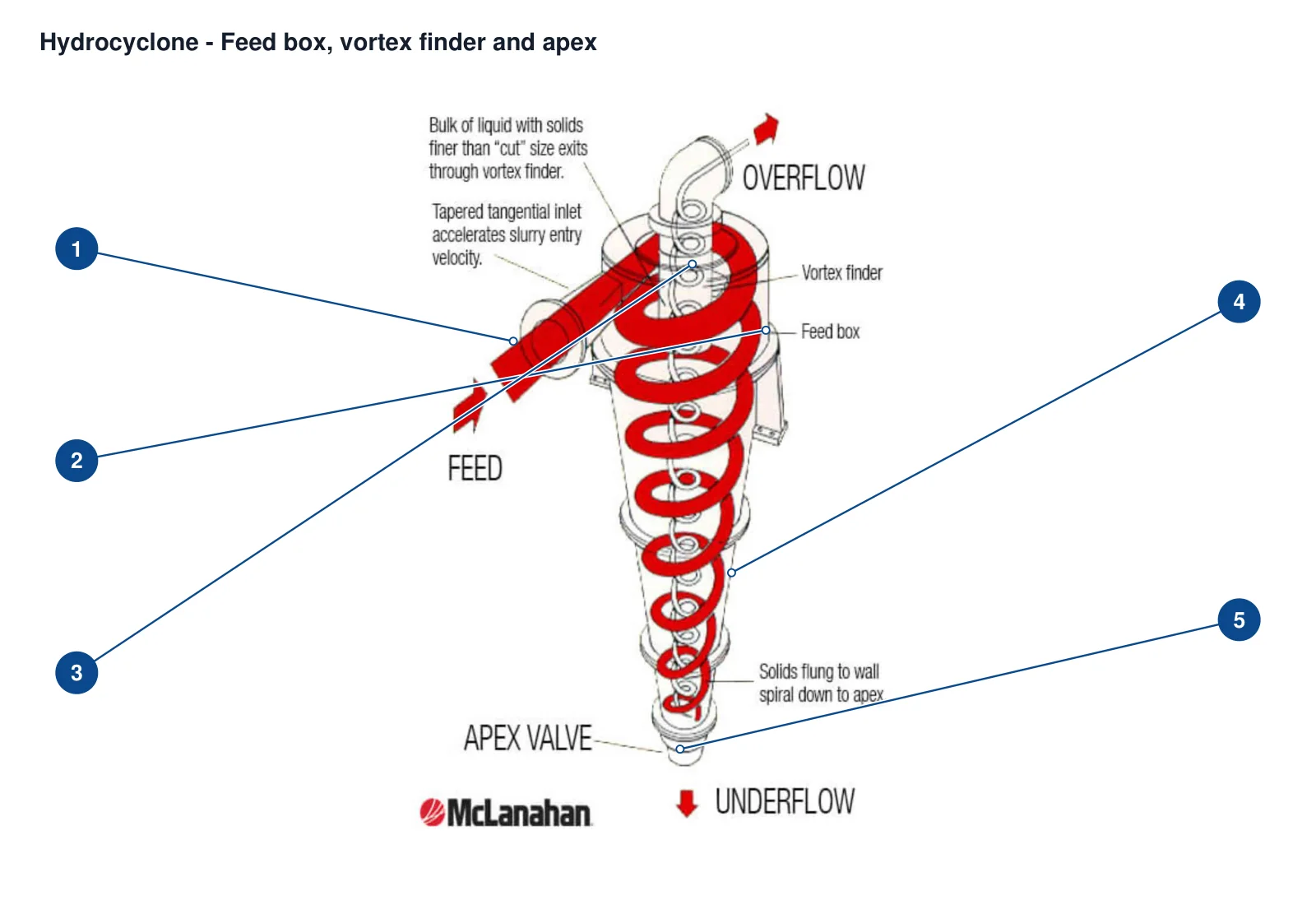

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Entrada de alimentación | Entrada tangencial en la sección superior | Hydrocyclone |
| 2 | Caja de alimentación | Cámara cilíndrica superior de alimentación | Hydrocyclone |
| 3 | Tubo de rebose | Tubo de rebose central dentro de la cámara de alimentación | Hydrocyclone |
| 4 | Sección cónica | Sección cónica estrechada bajo la cámara de alimentación | Hydrocyclone |
| 5 | Conjunto de la boquilla de descarga inferior | Boquilla de descarga inferior en la base del cono | Hydrocyclone |
| Componente | N.º de pieza / plano |
|---|---|
| Caja de alimentación | 1025015001 |
| Cono de 10 grados | 10100330000 |
| Tubo de rebose | 10100530001 |
| Caja de alimentación | 10020110001 |
| Cono de 20 grados | 10020310001 |
| Tubo de rebose | 1002053000 |
El caucho puede absorber el impacto de partículas en servicio abrasivo húmedo. La selección del poliuretano requiere controles de compatibilidad química y temperatura;La cerámica aborda principalmente la erosión abrasiva. Seleccione el material para la lechada específica.
Cámara de alimentación & Revestimiento de entrada
Las áreas de entrada tangenciales o involutas enfrentan erosión debido a lodos de alta velocidad. El perfil de entrada debe coincidir con la carcasa existente.
Ver piezas y materiales →Cilindro & Revestimientos cónicos
Compruebe el cilindro superior y cada sección de cono por separado. Preservar las dimensiones internas, los ángulos de los conos y las posiciones de las juntas.
tubo de rebose
Compruebe el diámetro interno, la longitud de inserción y el perfil de entrada. El agrandamiento del orificio debido al desgaste cambia el rendimiento de la clasificación.

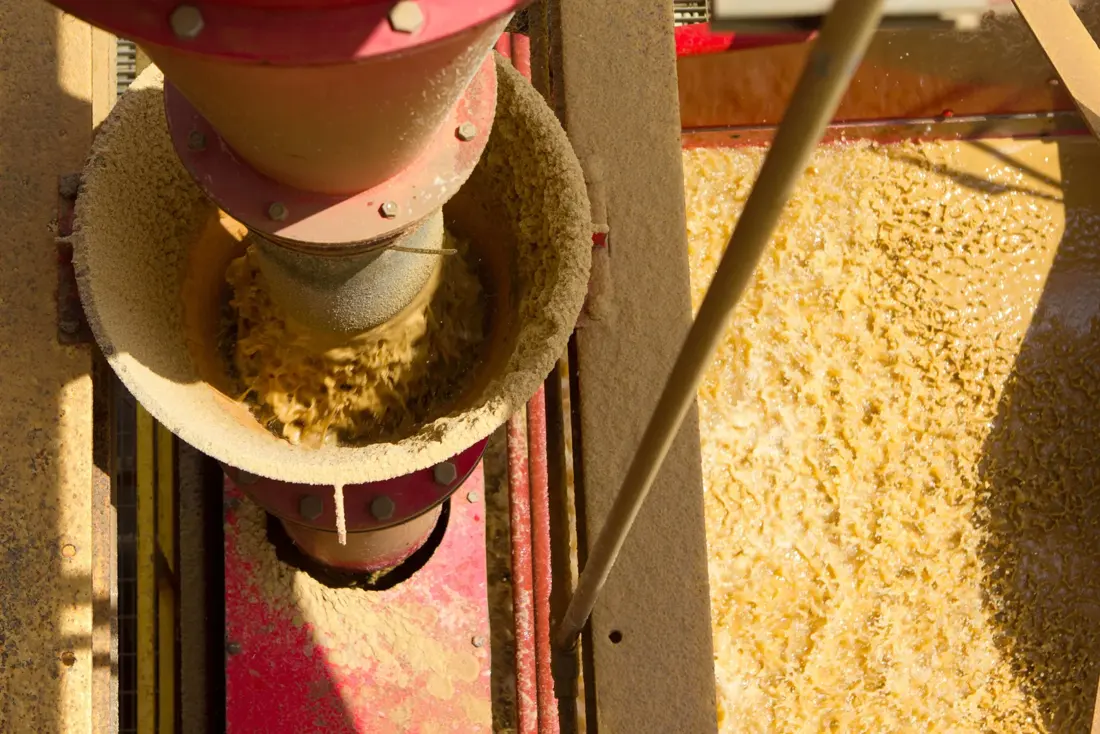

ápice / boquilla de descarga
Compruebe el orificio de flujo inferior, la transición cónica y la interfaz de montaje. Compruebe los requisitos del proceso antes de cambiar el tamaño del orificio.
Ver piezas y materiales →Seleccione las piezas que coincidan con la configuración real del hidrociclón o del separador, incluida la carcasa, los sellos y el sistema de regulación de descarga, si están instalados.
Carcasas & Bridas
Para soportes seccionales atornillados, compruebe el espacio entre los pernos de las bridas, las caras de sellado, la ubicación del revestimiento y la presión de diseño.
Ver piezas y materiales →Sellos & Sujetadores
Haga coincidir la sección transversal del sello, la compresión, el medio de lodo y las especificaciones de los pernos.
Explorar focas →Regulador de descarga automática
Sólo para instalaciones de separadores equipadas con un regulador de descarga automático;No intercambiable con piezas para hidrociclones convencionales de flujo abierto.
Ver OEM Información de mantenimiento →El diámetro por sí solo es insuficiente. También compruebe el perfil de entrada, las longitudes del cilindro y del cono, el ángulo del cono, el espesor del revestimiento, el espaciado de los pernos de la brida y las dimensiones de inserción del tubo de desbordamiento del hidrociclón.
Proporcione el modelo, número de serie, fotografías de la pieza existente, cualquier plano conocido y dimensiones críticas. ANRANST proporciona revisión de planos e ingeniería, producción en fundiciones certificadas, inspección en fábrica y entrega de piezas terminadas. Los nombres OEM identifican el equipo y no implican autorización OEM.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.
