Para rocas duras y minerales arcillosos: martillos trituradores reemplazables, segmentos de dientes y barras rompedoras opcionales.
Para la trituración primaria y secundaria de roca dura, minerales arcillosos y minerales de batería seleccionados. Esta página cubre el sizer de minerales; Explore la gama DDC-Sizer para otras configuraciones primarias, terciarias y de dimensionamiento fino.
El ancho del rodillo, perfil de dientes, orientación del accionamiento y barra rompedora dependen del proyecto. Proporcione el plano de montaje al hacer el pedido.
| Configuration | Gama principal | Identificación de piezas |
|---|---|---|
| Sizer de minerales para trituración primaria / secundaria | Tamaño del feed publicado hasta 1,200 mm, reducido a aproximadamente 300 mm | Planos de diámetro, ancho, espacio y dientes del rodillo. |
| Configuración de doble unidad | Disposición de ejes paralelos o en ángulo recto | Transmisiones izquierda y derecha, relación de transmisión, torque e interfaces de extremo de eje |
| Barra rompedora (opcional) | Ajuste de altura hidráulico y diseño extraíble. | Bloques de desgaste, interfaces de montaje, cuñas de ajuste y cilindros. |

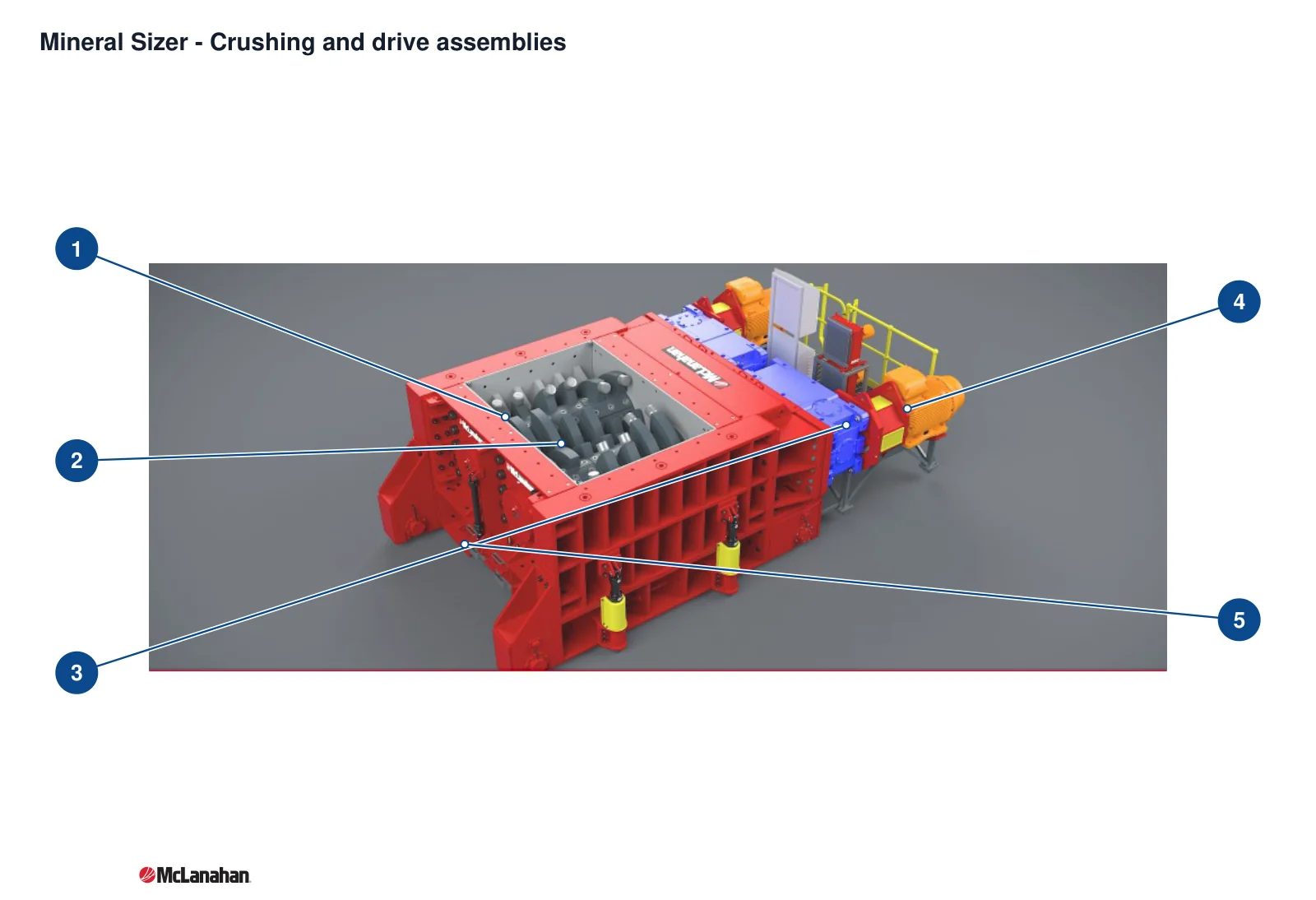

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Martillo de trituración | Martillos de trituración en los rodillos dentro de la cámara abierta | sizer de minerales |
| 2 | Conjunto del rodillo triturador | Los dos rodillos que giran hacia dentro en la cámara | sizer de minerales |
| 3 | Reductor | Reductor azul detrás del bastidor de trituración | sizer de minerales |
| 4 | Motor de accionamiento | Motor de accionamiento naranja en el lado exterior del reductor | sizer de minerales |
| 5 | Bastidor principal | Bastidor principal rojo alrededor de la cámara de trituración | sizer de minerales |
La selección del material considera la tenacidad del cuerpo del diente, el desgaste de la superficie y la soldadura de reparación. Diferentes puestos pueden requerir diferentes calificaciones.
Martillos trituradores & Segmentos

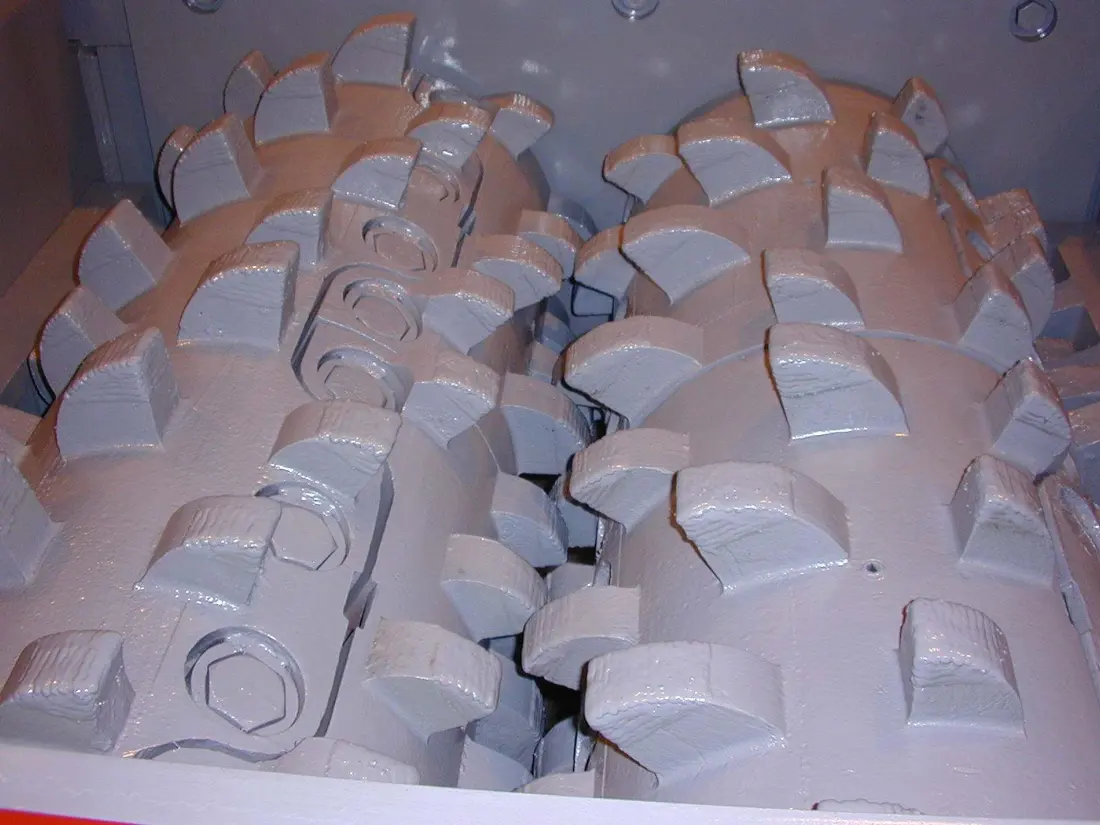

Compare la disposición de los dientes planos o en espiral con el plano de instalación, haciendo coincidir la altura de los dientes, las raíces, los pernos y las interfaces del cuerpo del rodillo.
Ver piezas y materiales →segmentos antidesgaste de la barra rompedora
Ubicado debajo y entre los rodillos para restringir el material desbastado. Haga coincidir el plano del conjunto de la barra rompedora, los espacios libres y las interfaces de sujeción hidráulica.
Enviar planos de barras rompedoras →revestimientos del bastidor & placas de extremo
Compare las secciones del revestimiento, el espesor, el espacio entre orificios y las caras de impacto mientras preserva el acceso para mantenimiento.
Ver piezas y materiales →Haga coincidir las piezas de accionamiento mecánico y el equipo hidráulico con la configuración instalada.
ejes de rodillos & soportes de rodamientos
Compare los ejes izquierdo y derecho, las interfaces de los segmentos, los ajustes de los cojinetes y la dirección de desmontaje.
Ver piezas y materiales →accionamientos dobles & acoplamientos
Compare la disposición en paralelo o en ángulo recto, la relación de transmisión, las interfaces de entrada y salida y el torque nominal.
Ver piezas y materiales →elementos de fijación de segmentos
Haga coincidir la rosca, la clase de resistencia, la longitud de agarre y el diseño de bloqueo; No mezcle especificaciones similares pero diferentes.
Ver piezas y materiales →Piezas de transporte hidráulicas & de la barra rompedora
La barra rompedora opcional utiliza cilindros y cuñas para su ajuste. Compare los rieles de desplazamiento, las transmisiones y los pasadores de ubicación hidráulica por separado.
Enviar detalles del sistema hidráulico y de transporte →El diseño del sizer de minerales OEM permite el reemplazo del martillo o segmento sin quitar el eje del rodillo. Seguir el manual de mantenimiento para la instalación; Los procedimientos de eliminación difieren entre las gamas de Sizer.
Proporcione el modelo, número de serie, fotografías de la pieza existente, cualquier plano conocido y dimensiones críticas. ANRANST proporciona revisión de planos e ingeniería, producción en fundiciones certificadas, inspección en fábrica y entrega de piezas terminadas. Los nombres OEM identifican el equipo y no implican autorización OEM.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.
