McLanahan Universal Trituradoras de impacto

Compare los modelos publicados MaxCap X, VersaCap y NGS, las dimensiones de alimentación y la disposición de la martillo de impacto (blow bar), luego identifique los revestimientos de cortina, los revestimientos de la cámara, los rotores, los cojinetes, las transmisiones por correa y las piezas de ajuste hidráulico.

McLanahan MaxCap Trituradora de impacto Fotos oficiales de la mina
Fotografía oficial del sitio McLanahan MaxCap que muestra la alimentación superior, la carcasa, el accionamiento del rotor, las cortinas de impacto y el acceso de mantenimiento.

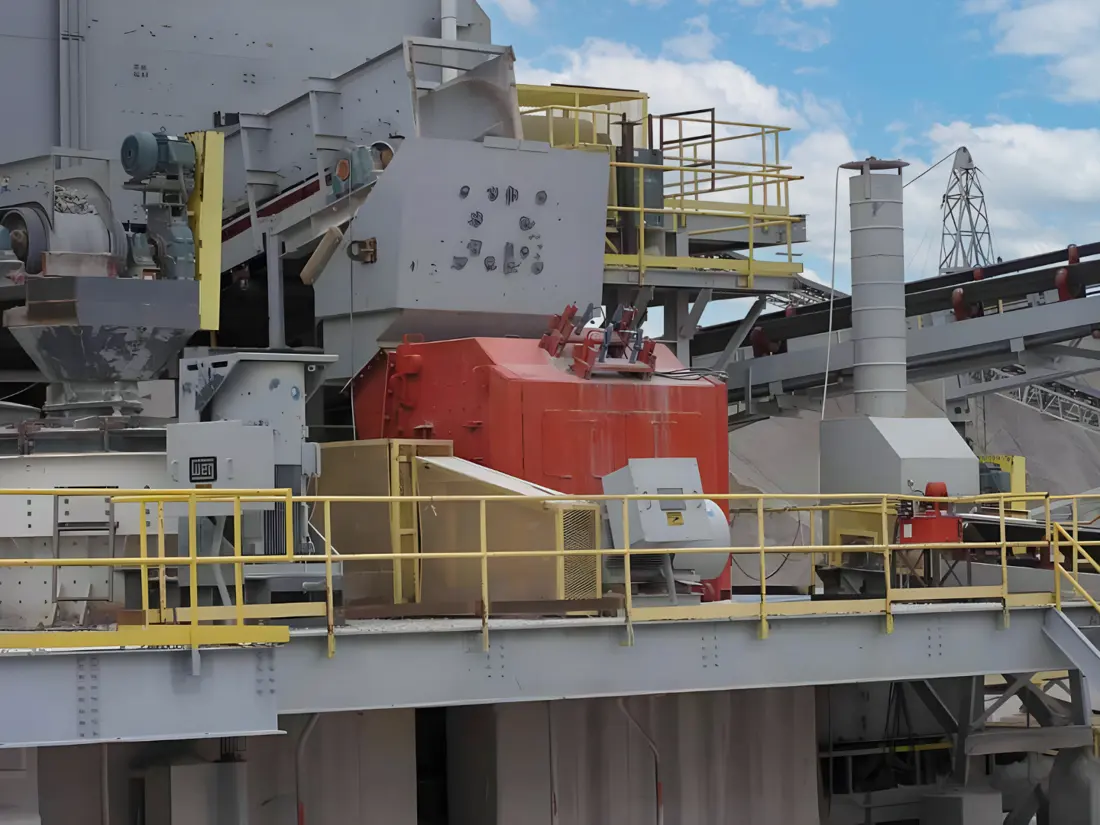

McLanahan NGS Fotos oficiales en vivo de la trituradora de impacto
Fotografía oficial del sitio McLanahan NGS que muestra la alimentación, el rotor, las cortinas de impacto, la transmisión y las interfaces del sistema de una trituradora de impacto secundaria.

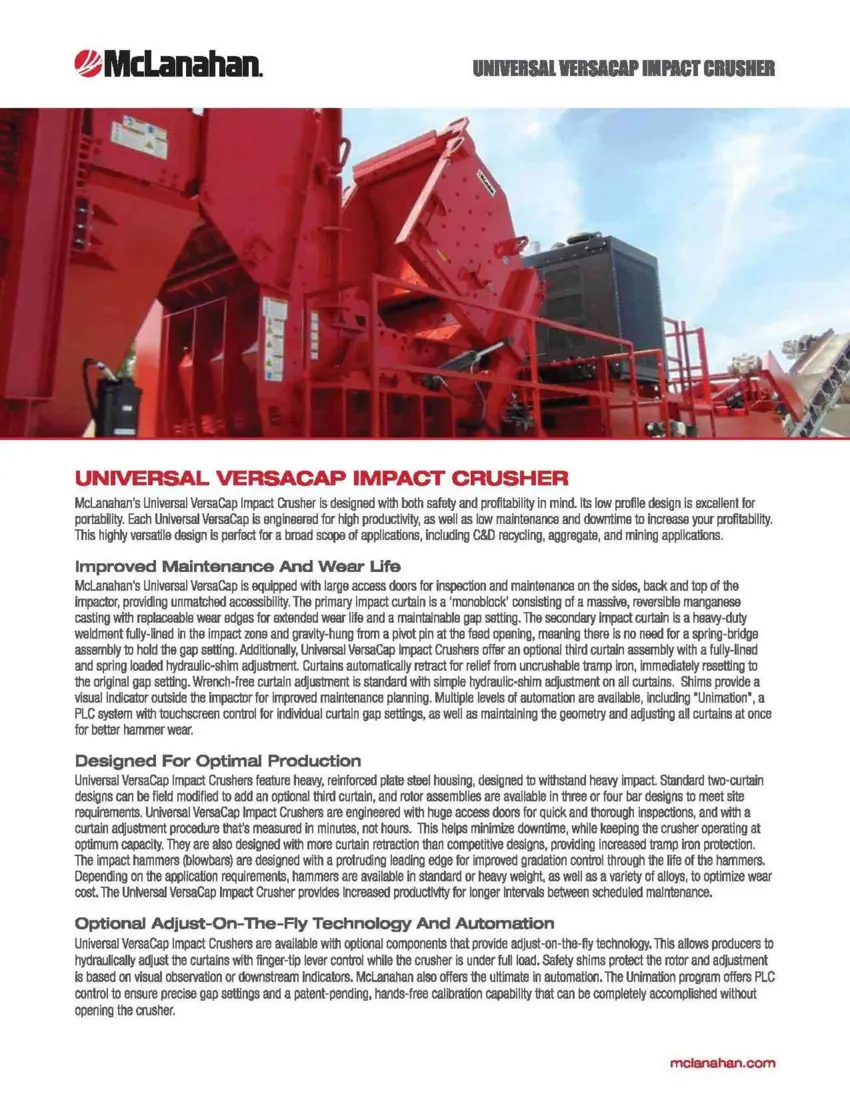

McLanahan Universal VersaCap Trituradora de impacto Fotos originales de equipos y cubiertas de muestra de fábrica
Fotografía del equipo del folleto McLanahan Universal VersaCap. Compruebe la configuración de la cortina, el rotor y el ajuste hidráulico con respecto al modelo específico.
Detalles del equipo OEM

MaxCap, VersaCap y NGS piezas de desgaste y repuestos básicos

Seleccione martillos de impacto (blow bar), revestimientos de cortinas, revestimientos de cámaras y piezas de rotor por serie. MaxCap, VersaCap y NGS se diferencian en la construcción del rotor, la disposición de la martillo de impacto (blow bar) y el diseño de la cortina. Envíe el modelo, fotografías de piezas desgastadas y planos para que ANRANST pueda coordinar la evaluación de materiales, la fabricación en China, el control de calidad y la entrega.

MaxCap XSerie de trituradoras de impacto primarias
Modelo VersaCap PSerie de trituradoras de impacto primarias de perfil bajo
NGSSerie de trituradoras de impacto secundarias
Modelos estándar y dimensiones clave

Modelos de trituradoras de impacto y dimensiones clave

Identifique el modelo, luego compruebe la abertura de alimentación, la disposición de la martillo de impacto (blow bar) y las dimensiones de la pieza existente.

Modelo estándarAbertura de alimentación: ancho × alto (mm)Barras de golpe estándar: filas × piezas por filaTamaño máximo de alimentación (mm)
MaxCap 600X1,270 × 1,2193 × 11,016
MaxCap 750X1,270 × 1,2703 × 11,143
MaxCap 1250X1,524 × 1,5243 × 11,397
MaxCap 1650X1,651 × 1,6513 × 11,524
Modelo VersaCap 400P1,170 × 1,0673 × 11,016
Modelo VersaCap 500P1,550 × 1,0673 × 21,016
Modelo VersaCap 600P1,930 × 1,0673 × 21,016
NGS 130/1151,168 × 4194 × 2355
NGS 130/1501,549 × 4194 × 2355
NGS 150/1501,549 × 5215 × 2406
NGS 150/2302,311 × 5215 × 3406
La tabla muestra las configuraciones estándar del folleto. Las figuras VersaCap utilizan la disposición de martillo de impacto (blow bar) de trituración primaria;Las figuras NGS utilizan las dimensiones del conducto de alimentación convencional. Compruebe los rotores modificados, las terceras cortinas opcionales y las conexiones de alimentación no estándar con los planos instalados.
McLanahan

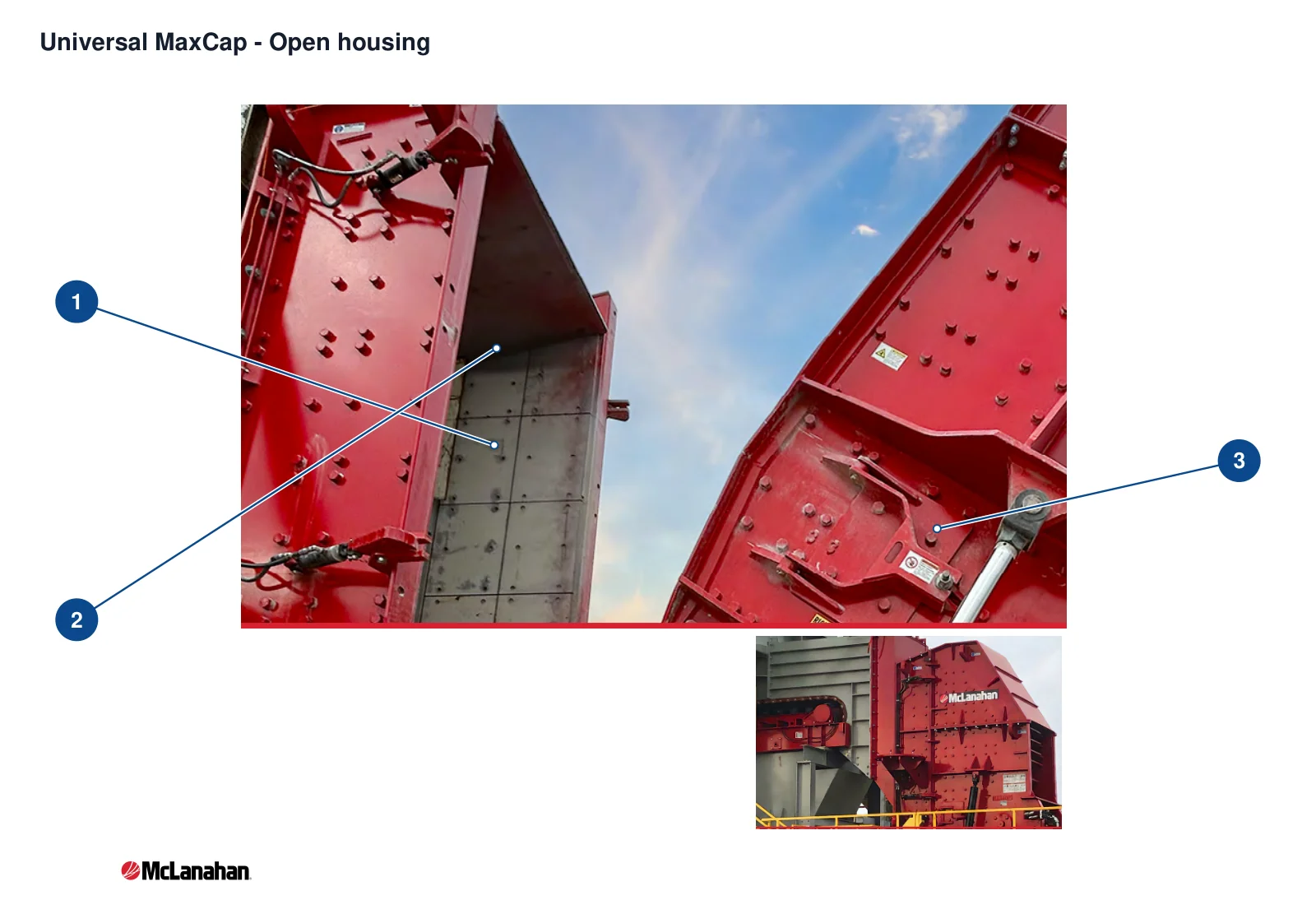

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

McLanahan Universal Impact Crusher – Esquema de ubicación de componentes
Modelo en la imagen: Universal MaxCap
N.ºComponenteUbicaciónAplica a
1Revestimiento de desgaste de la carcasaRevestimiento gris en el interior inferior izquierdo de la carcasaUniversal MaxCap
2Revestimiento de desgaste de la cubierta superiorRevestimiento de desgaste gris dentro de la cubierta superior abiertaUniversal MaxCap
3Cilindro de apertura de la cubiertaCilindro de elevación de la cubierta en la parte inferior derechaUniversal MaxCap
Piezas de desgaste

Barras de soplado, cortinas de impacto, revestimientos laterales y piezas de desgaste de la zona de alimentación

Identifique las piezas de desgaste por la cara de trabajo del rotor, la cortina primaria, secundaria o tercera, la pared lateral de la cámara y la zona de impacto de alimentación. Las páginas de materiales apoyan la selección preliminar. Compruebe el material final, el perfil, el espesor, el patrón de orificios y el método de fijación con la serie, el plano y el desgaste observado.

Martillos de trituradora de impacto: ilustración general de la categoría de piezas
01

Barras de golpe/martillos de impacto

Barra de golpe/martillo de impacto

Las barras de impacto montadas en el rotor golpean el alimento y lo proyectan hacia las cortinas de impacto. La ilustración identifica una categoría general, no una pieza McLanahan original. Compruebe los requisitos de serie, ranura del rotor, posición del martillo, espacio entre orificios, número de filas, orientación y equilibrio como un conjunto.

acero con alto contenido de manganeso y endurecimiento por trabajoaleaciones de cromo de hierro fundido con alto contenido de cromo
Ver piezas y materiales →
Revestimientos de la primera cortina de impacto: ilustración general de la categoría de piezas
02

Revestimientos de cortina primarios

Revestimiento de la primera cortina de impacto

La cortina primaria recibe el primer impacto y ayuda a controlar el tamaño del producto. La ilustración es genérica. Compruebe la construcción de la cortina, la segmentación, los orificios para los pernos, la estructura fundida o soldada, el ajuste de los espacios y la orientación de la instalación.

Endurecimiento por impacto del acero de alto manganesoAcero de aleación resistente a impactos
Ver piezas y materiales →
Repuestos

Repuestos para rotor, cojinetes, transmisión por correa, ajuste hidráulico y soporte de cortina

Los rotores, cortinas, sistemas de ajuste y accionamientos MaxCap, VersaCap y NGS no se pueden asumir como intercambiables. Compruebe primero la serie y el modelo, luego los planos, las interfaces de montaje, la velocidad, el equilibrio del rotor y los parámetros hidráulicos.

Conjuntos de rotor de trituradora de impacto Categoría: ilustración genérica de categoría de componente
01

Conjunto de rotor y eje principal.

Conjunto del rotor & Eje del rotor

El conjunto del rotor incluye el cuerpo, el eje, las posiciones del martillo, los discos finales y los componentes de bloqueo. Compruebe el diámetro y ancho del rotor, las ranuras del martillo, los pasos del eje, los chaveteros, los extremos y los requisitos de equilibrio dinámico. La ilustración es genérica.

Eje principal y aceros aleados para piezas de transmisiónEstructuras de rotores y loaders; Reload
Ver piezas y materiales →
03

Polea de correa de trituradora, polea de correa de motor y correas V

Polea de correa de trituradora, Polea de correa de motor & V -Correas

La página de soporte de la trituradora de impacto McLanahan enumera las poleas de correa de la trituradora, las poleas de correa y las correas V combinadas como repuestos recomendados en el sitio. Compruebe el modelo, la velocidad del rotor, el perfil de la ranura, el diámetro de la polea, el chavetero, el número de correas, la distancia entre centros y la protección.

Acero aleado para ejes, casquillos y chavetas de transmisión
Vea las ilustraciones originales de repuestos de unidades de fábrica:
Cilindros de ajuste de la cortina de impacto: ilustración general de la categoría de piezas
04

Cilindros de cortina, varillas de ajuste y unidades hidráulicas.

Cilindro de cortina, varilla de ajuste & Unidad hidráulica

MaxCap utiliza cilindros hidráulicos para controlar la carcasa, la placa de desgaste de la cortina secundaria y la placa de alimentación. NGS y VersaCap utilizan ajuste de cuña asistido hidráulicamente. Compruebe el diámetro del cilindro, la carrera, la presión, el conjunto de válvulas y las conexiones por serie;La ilustración es genérica.

Vástagos Pistortic y conexiones de alta resistenciaSellos hidráulicos y materiales de ingeniería
Ver piezas y materiales →
Productos relacionados

Repuestos, materiales y consultas relacionadas

Encuentre las páginas de piezas y materiales relevantes, o envíe placas de identificación, planos y fotografías de piezas desgastadas.

McLanahan Marca Volver al historial de marcas, directorio de equipos clave y seriesInformación general de la trituradora de impacto Ver rotores, cortinas de impacto, revestimientos y estructuras de accionamiento de varias marcasPágina de piezas unificadas de martillo de impacto (blow bar) Ver posición de instalación, materiales, contornos y campos de planoPágina de componentes de la cortina de impactoProcedimiento de comparación de cortinas, revestimientos, pivotes y sistema de ajusteMateriales y procesos de fabricación resistentes al desgaste Desde las condiciones de operación y modos de falla hasta la selección de materiales y la aceptación de la calidadEnvíe modelo, plano o pieza usadaContinúe con identificación, evaluación del material, control de calidad y cotización
Preguntas frecuentes

Preguntas frecuentes

¿Se pueden pedir barras de impacto utilizando únicamente el nombre “Trituradora de impacto”?

No. Identifique las series MaxCap, VersaCap, NGS, New Holland, Andreas u otras series específicas. Luego proporcione el modelo completo, número de serie, ranura del rotor, posición del martillo, espacio entre orificios, número de filas, pieza desgastada y plano.

¿Pueden MaxCap, VersaCap y NGS utilizar el mismo material de martillo de impacto (blow bar)?

No lo asumas. McLanahan describe martillos de manganeso para MaxCap, opciones de aleación de acero o manganeso para VersaCap y martillos fundidos de aleación de cromo para NGS. La selección también depende del material de alimentación, del impacto, de la abrasión y del rotor instalado.

¿Puedo solicitar un presupuesto sin datos del modelo?

Sí. Envíe la placa de identificación del equipo, fotografías de la martillo de impacto (blow bar) o del revestimiento, la posición de instalación y las dimensiones clave. ANRANST puede usarlos para revisión de planos, evaluación de materiales y coordinación de suministros.

Otros modelos de McLanahan

Sizer de mineralesTrituradora de rodillos dentados / DDC-SizerTrituradoras de doble rodilloFeeder-Breakersalimentadores de placasTrituradoras de mandíbulas UniversalHydrocycloneCribas vibratorias y de desaguado
Índice de modelos históricos (marcas A–Z)

Enviar modelo de trituradora de impacto, rotor, cortina y detalles de piezas desgastadas.

Proporcione la placa de identificación, número de serie, serie y modelo, material de alimentación y tamaño máximo, producto objetivo, abertura de alimentación, diámetro y ancho del rotor, fotografías de la martillo de impacto (blow bar) y del revestimiento, plano del rotor y la cortina, placas de identificación hidráulicas y de transmisión, y dimensiones de las piezas desgastadas. Estos apoyan la identificación, evaluación de materiales, fabricación, control de calidad y entrega.

Marca y modelo del equipoPlanoPlano o dimensionesMaterial actualFotografías de las piezas dañadasVida útil objetivoCondiciones de operación
