Trituradora de impacto

Se utiliza para trituración secundaria y conformación. Las barras de impacto y los revestimientos de impacto enfrentan desgaste por impacto a alta velocidad; Se seleccionan compuestos cerámicos y de hierro con alto contenido de cromo para la abrasividad de la alimentación.

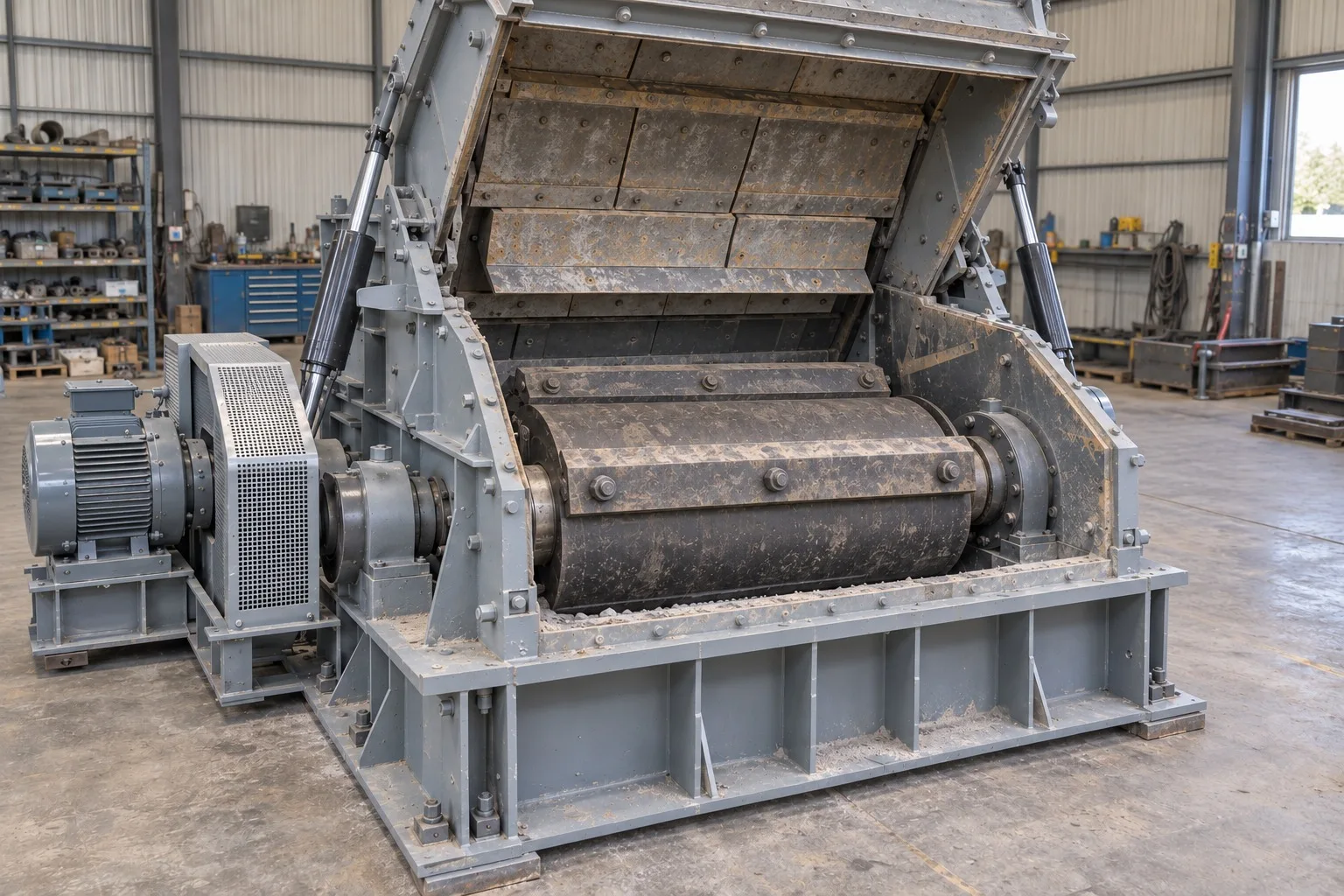

Trituradora de impacto

Vista de sección de equipo

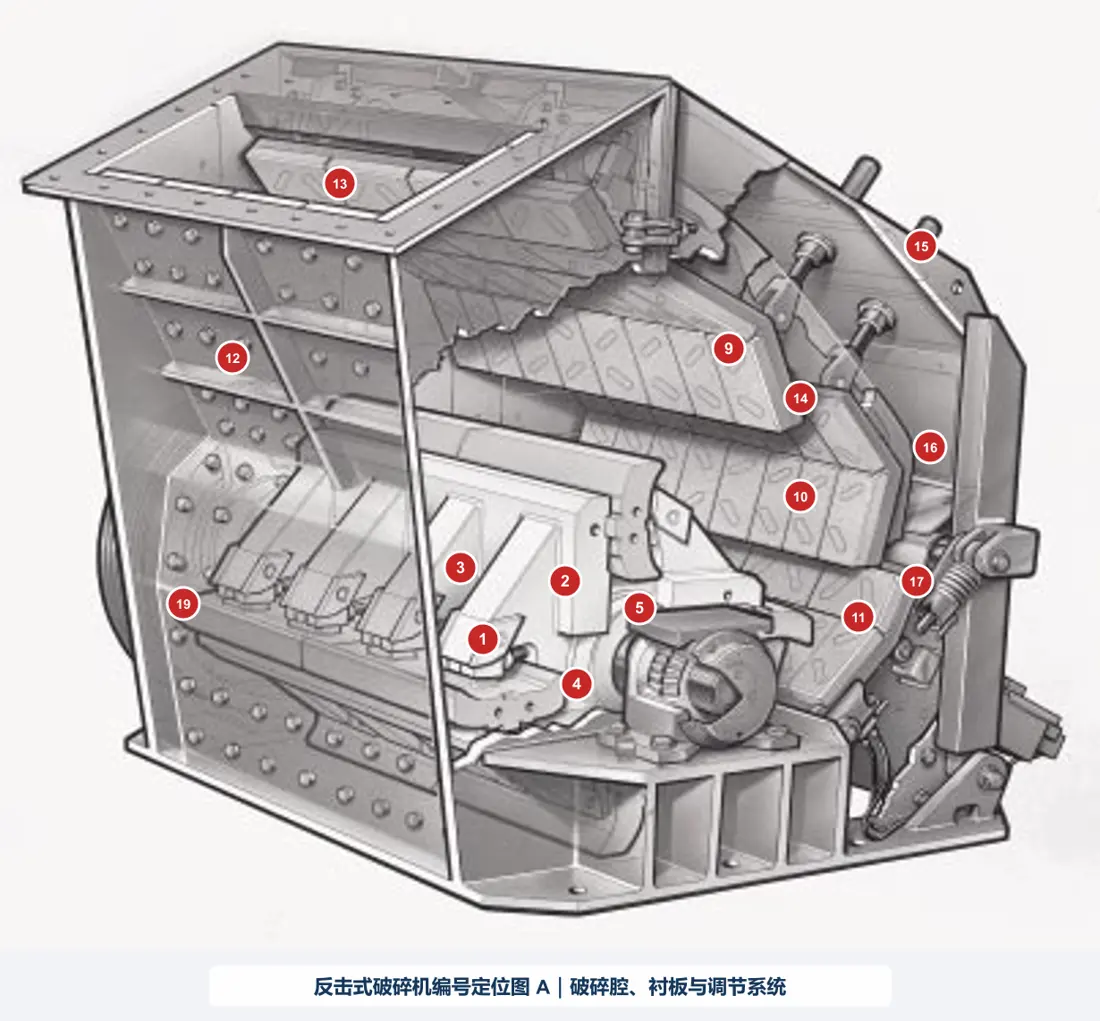

Trituradora de impacto: ubicaciones de piezas numeradas A
Trituradora de impacto: ubicaciones de piezas numeradas A

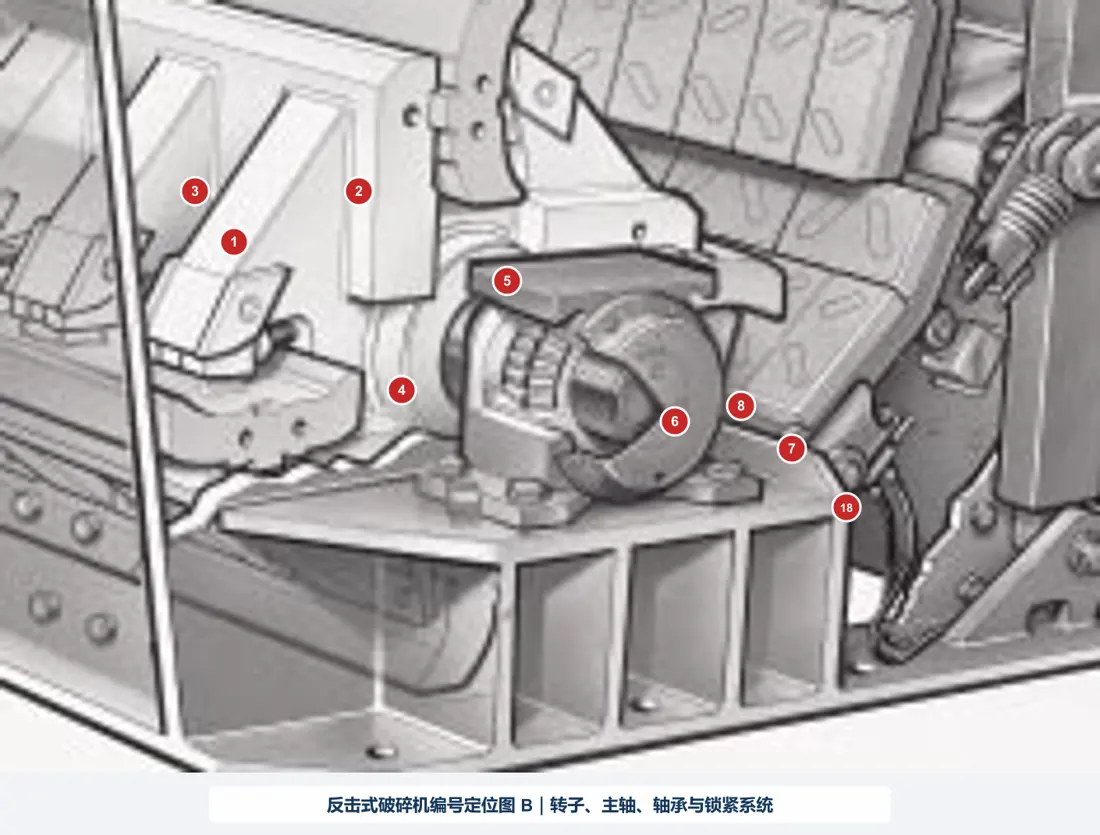

Trituradora de impacto: ubicaciones de piezas numeradas B
Trituradora de impacto: ubicaciones de piezas numeradas B

En una trituradora de impacto, las barras de impacto de un rotor de alta velocidad golpean el material de alimentación. Luego, el material impacta el primer, segundo y tercer revestimiento de plataforma opcional, así como otras partículas. El desgaste se concentra en cuatro sistemas principales:

Piezas del equipo

Identificación de piezas y detalles técnicos

Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.

Partes individuales

Piezas individuales y de mantenimiento

Martillo de impacto (blow bar)
01

Martillo de impacto

Martillo de impacto (blow bar)

Posición de instalación
Dentro de los alojamientos de los martillos de impacto en el perímetro del rotor
Opciones de material
Acero al manganeso/acero martensítico/hierro blanco con alto contenido de cromo/cerámica o compuesto MMC
Función
Golpea directamente el material y lo impulsa hacia las pantallas de impacto
Cuña de fijación de martillo de impacto
02

Cuña de bloqueo del martillo de impacto

Cuña de retención de martillo de impacto

Posición de instalación
Ranura de bloqueo detrás del costado de la barra de golpe
Opciones de material
Acero de aleación 42CrMo / 4140 templado y revenido o acero fundido de alta resistencia especificado OEM
Función
Sujeta la barra de impacto y transfiere cargas centrífugas y de impacto.
Tira de apoyo de martillo de impacto
03

Tira de apoyo del martillo de impacto

Barra de respaldo de martillo de impacto

Posición de instalación
Entre la parte posterior de la martillo de impacto y el asiento del rotor
Opciones de material
Acero aleado templado y revenido/acero fundido de alta resistencia
Función
Soporta la martillo de impacto y mantiene las superficies de asiento y los espacios libres de montaje.
Conjuntos de rotor
04

Conjuntos de rotor

conjunto del rotor

Posición de instalación
Conjunto giratorio de alta velocidad en el centro de la cámara de trituración.
Opciones de material
Acero fundido de alta resistencia y baja aleación, construcción forjada soldada o acero estructural soldado
Función
Lleva las barras de golpe y almacena energía rotacional.
Revestimiento protector del rotor
05

Revestimiento protector del rotor

Revestimiento de protección del rotor

Posición de instalación
Superficies expuestas de los discos del rotor y asientos de la martillo de impacto.
Opciones de material
Acero martensítico/material bimetálico con alto contenido de cromo/compuesto cerámico
Función
Protege el cuerpo del rotor de finos y material que rebote.
eje principal del rotor
06

Eje principal del rotor

eje del rotor

Posición de instalación
Pasa a través del rotor y dentro de las carcasas de cojinetes en ambos lados.
Opciones de material
Acero forjado, templado y revenido 42CrMo / 4140 / 34CrNiMo6
Función
Transmite torsión y soporta cargas de flexión, impacto y fatiga.
rodamiento del rotor
07

Rodamiento del rotor

rodamiento del rotor

Posición de instalación
Dentro de los soportes de cojinetes en ambos extremos del eje principal
Opciones de material
100Cr6 / SAE 52100 acero para rodamientos
Función
Soporta el rotor de alta velocidad muy cargado y controla el movimiento radial y axial.
sello del rodamiento del rotor
08

Sello del rodamiento del rotor

sello del rodamiento del rotor

Posición de instalación
En la carcasa del cojinete y en el eje principal saliente
Opciones de material
Disposición de laberinto/Taconite con sellos de anillo NBR, HNBR, FKM o V
Función
Excluye el polvo y el agua mientras retiene la grasa.
Revestimiento de placa de impacto primaria
09

Revestimiento de la placa de impacto primaria

Revestimiento de primera placa de impacto

Posición de instalación
Superficie de trabajo de la primera pantalla de impacto en el lado de alimentación
Opciones de material
Acero al manganeso/acero martensítico/materiales compuestos resistentes
Función
Maneja la primera etapa de trituración de rebote con las partículas más grandes y el mayor impacto.
Revestimiento de placa de impacto secundaria
10

Revestimiento de la placa de impacto secundaria

Revestimiento de segunda placa de impacto

Posición de instalación
Segunda superficie de trabajo después de la primera pantalla de impacto en el sentido del flujo
Opciones de material
Acero martensítico/hierro blanco con alto contenido de cromo/compuesto cerámico
Función
Proporciona mayor trituración y controla la forma de las partículas y el tamaño de la descarga.
Revestimientos de la tercera placa de impacto
11

Revestimientos de la tercera placa de impacto

Revestimiento de la tercera placa de impacto

Posición de instalación
Superficie de trabajo de la tercera pantalla de impacto opcional
Opciones de material
Hierro blanco con alto contenido de cromo / acero martensítico / compuesto cerámico
Función
Proporciona mayor formación y trituración de partículas más finas.
Revestimientos laterales
12

Revestimientos laterales

Revestimiento lateral

Posición de instalación
Paredes laterales izquierda y derecha de la cámara de trituración.
Opciones de material
Acero al manganeso/acero martensítico/material con alto contenido de cromo o bimetálico
Función
Protege las paredes laterales del marco contra impactos y abrasión.
Revestimientos de alimentación
13

Revestimientos de alimentación

revestimiento de alimentación

Posición de instalación
Abertura de alimentación y área de guía de alimentación superior
Opciones de material
Placa de desgaste de grado 400–500/acero al manganeso/compuesto de caucho y cerámica
Función
Absorbe los impactos del material de alimentación y protege la carcasa de entrada
Conjunto de placa de impacto
14

Conjunto de placa de impacto

Conjunto de placa de impacto

Posición de instalación
Pantallas de impacto ajustables encima y detrás del rotor
Opciones de material
Acero fundido de alta resistencia o acero estructural soldado con revestimientos de trabajo reemplazables
Función
Soporta los revestimientos de impacto y proporciona un espacio de trituración ajustable.

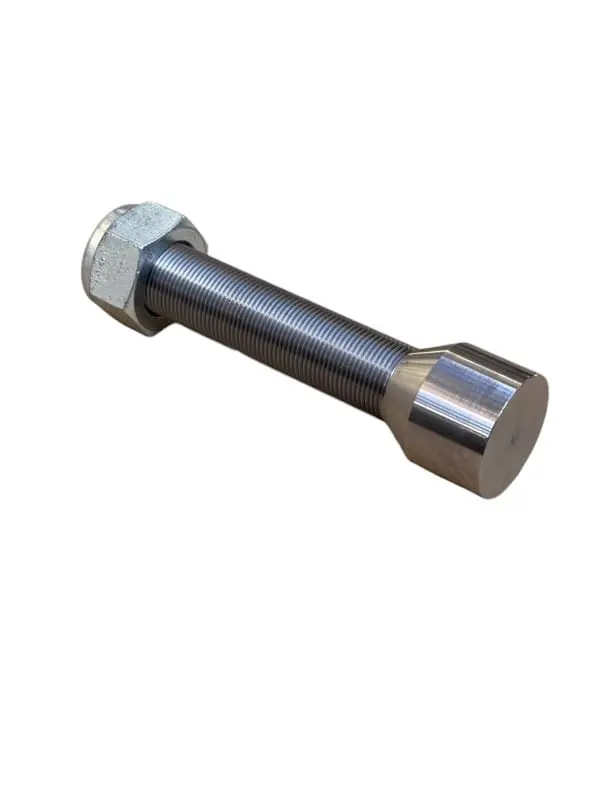

Casquillo del pasador de pivote de placa de impacto
17

Casquillo del pasador de pivote de la pantalla de impacto

Pasador y casquillo de pivote de placa de impacto

Posición de instalación
Pivotes de la pantalla de impacto y articulaciones del varillaje de ajuste
Opciones de material
Pasadores 42CrMo con casquillos de aleación de cobre o acero endurecido
Función
Proporciona soporte de pivote bajo oscilación, impacto y lubricación límite.
alojamiento de rodamiento
18

Alojamiento de rodamiento

alojamiento de rodamiento

Posición de instalación
Fuera del marco en ambos extremos del eje del rotor.
Opciones de material
Construcción de hierro dúctil/acero fundido/acero soldado según el diseño OEM
Función
Localiza rodamientos, sellos y conductos de lubricación mientras mantiene la alineación en ambos extremos.

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.

Sistema de materiales

Familia de materialesRango de propiedad típicoCondiciones de funcionamiento recomendadasPrincipales limitaciones
acero al manganesoDureza inicial típica de aproximadamente 180–240 HB; Se basa en el endurecimiento por trabajo bajo impacto.Alimentación grande y alto impacto, con potencial de material atrapadoEs posible que no se endurezca lo suficiente con bajo impacto o avance fino.
Acero martensíticoComúnmente alrededor de 45–55 HRC, equilibrando la dureza con algo de tenacidadAbrasión media a alta con impacto moderado.Controlar el tratamiento térmico, los gradientes de dureza en secciones gruesas y las tensiones residuales.
Fundición blanca de alto cromoCapa de trabajo comúnmente alrededor de 58–65 HRCImpacto bajo a moderado y alta abrasión con avance relativamente fino y consistente.Mayor fragilidad; no apto para impactos de grandes bloques ni para la presencia frecuente de metales extraños
Compuestos cerámicos / MMCLas partículas duras proporcionan resistencia a la abrasión mientras que la matriz de acero o hierro soporta la carga.Trabajos estables y altamente abrasivos donde una vida útil más larga ofrece un valor significativoValide la ubicación de los insertos, la calidad de la unión, los límites de impacto y los riesgos de reciclaje.

7. Verificaciones de adquisiciones y aceptación

1. Proporcione el OEM del equipo, modelo, número de serie, diámetro y ancho del rotor, dimensiones de los alojamientos de los martillos de impacto, detalles del modelo y fotografías de piezas usadas. 2. Pese y empareje los martillos como un conjunto. Las instrucciones Metso para el reemplazo de martillos NP permiten una diferencia de masa de hasta 2% entre martillos opuestos; para otras marcas, siga su especificación de equilibrado. 3. Registre la composición, el lote de tratamiento térmico, la distribución de dureza, los resultados de ensayos no destructivos y la masa individual de martillos, revestimientos y cuñas. 4. Después de reparar el rotor, compruebe las dimensiones, los ensayos no destructivos de las soldaduras NDT y el equilibrado estático/dinámico; no use recargue duro para ocultar grietas estructurales. 5. Compruebe la concentricidad del eje y la carcasa, los ajustes de los muñones, las tolerancias, las ranuras de sellado y los conductos de lubricación. 6. Para compuestos cerámicos, especifique el tipo de cerámica, la fracción volumétrica o su distribución, el grado de la matriz, el método de unión, los límites de impacto y los criterios de seguimiento en sitio. 7. Limpie e inspeccione las cuñas, las superficies de apoyo y las piezas de bloqueo durante el reemplazo. Las cuñas desgastadas aumentan el riesgo de que los martillos se aflojen o se rompan.

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
