Camisas y superficies segmentadas de rodillos
Camisas de rodillos & segmentos
Contacta directamente con la alimentación. Especifique rodillo fijo o móvil, diámetro, anchura y segmentación en la consulta.
Ver piezas y materiales →Piezas de desgaste y repuestos de trituradoras de doble rodillo McLanahan
Black Diamond · Heavy-Duty · Shalemaster — superficies, ejes, correas y alivio frente a intriturables.
Detalles del equipo OEM
Piezas de doble rodillo ajustadas al diseño de rodillos y accionamiento
Selección de materiales, fabricación según planos y coordinación del suministro de superficies de desgaste, ejes y apoyos para triturar carbón, caliza y materiales húmedos y pegajosos. Las trituradoras de doble rodillo y DDC-Sizers tienen accionamientos y conjuntos distintos; sus piezas se identifican por separado.
Modelos estándar y dimensiones clave
Gamas de trituradoras de doble rodillo e identificación de piezas
Indique diámetro × anchura, perfil de dientes, abertura y accionamiento simple o doble.
| Series | Configuración principal | Detalles de selección |
|---|---|---|
| Black Diamond | Uno o dos accionamientos por correas trapezoidales; carbón limpio y materiales friables | Perfil superficial, diámetro × anchura e interfaz de polea |
| Heavy-Duty | Doble rodillo pesado; caliza, yeso y carbón de mina | Perfil dental, alojamientos, ejes y alivio frente a intriturables |

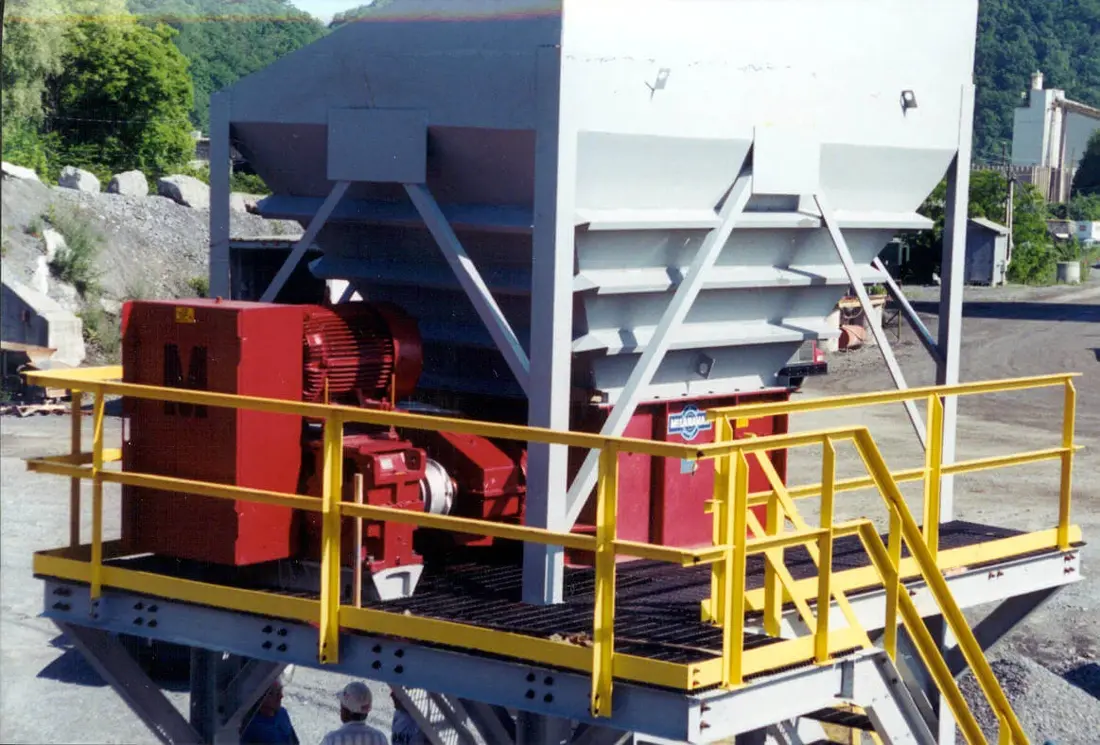

| Shalemaster | Velocidades diferenciales; correas trapezoidales y reductor; materiales húmedos y pegajosos | Perfil especial, velocidades individuales y holgura de rascador |
Diámetro, anchura y perfil de dientes dependen del proyecto. Compruebe planos y números de serie incluso para piezas de la misma gama.
McLanahan

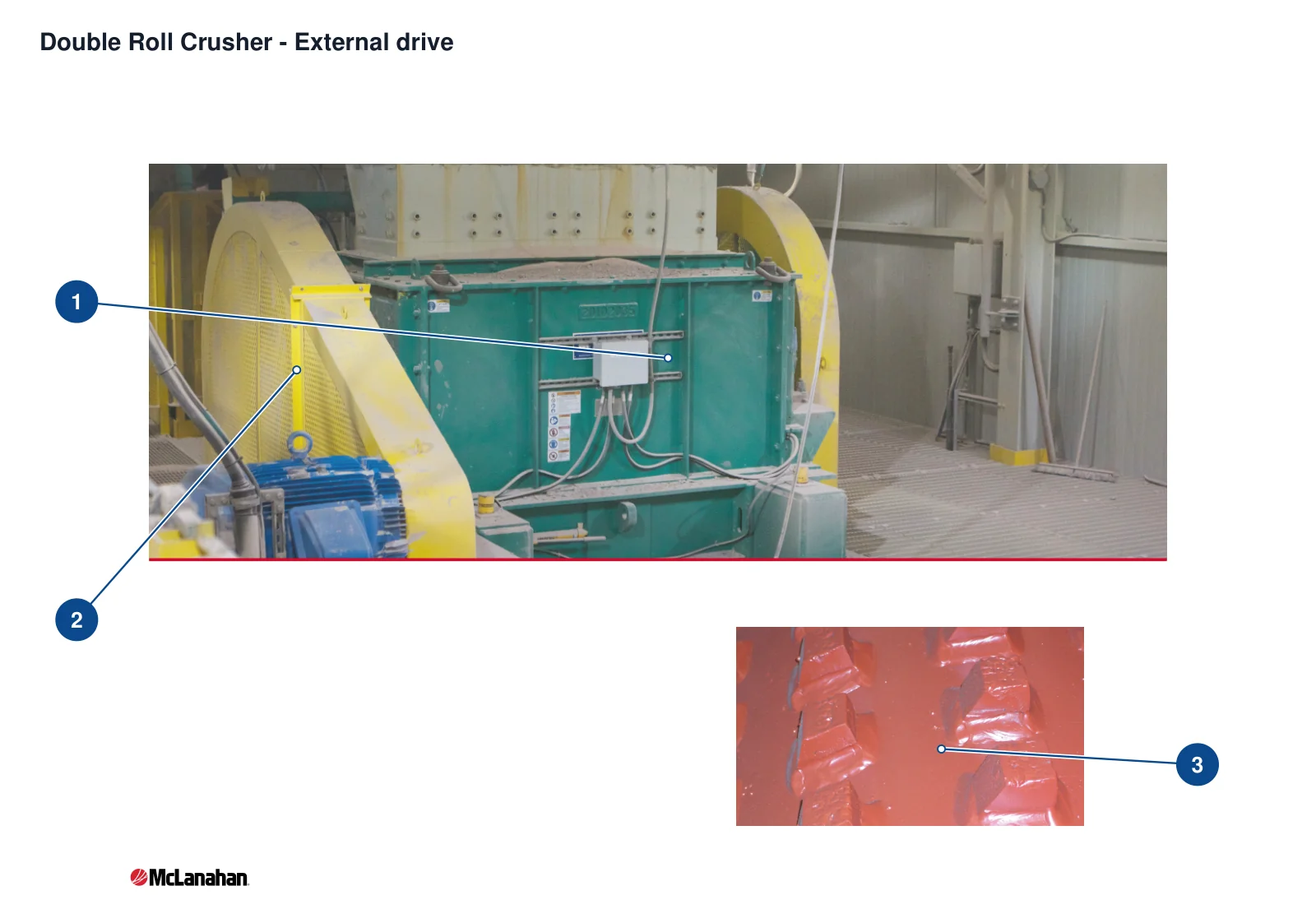

Esquema de ubicación de componentes
Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Bastidor principal | Bastidor principal entre los dos accionamientos laterales | Trituradora de doble rodillo |
| 2 | Polea de accionamiento y protección | Protección grande de la polea en el lateral de la trituradora | Trituradora de doble rodillo |
| 3 | Diente del rodillo | Diente soldable del rodillo en el detalle inferior del OEM | Trituradora de doble rodillo |
Piezas de desgaste
Piezas de desgaste de superficies, dientes y cámara
Seleccione superficies de desgaste según abrasión, impacto y adherencia. Compruebe los materiales junto con diseño de la pieza existente, tratamiento térmico y fijación.
02

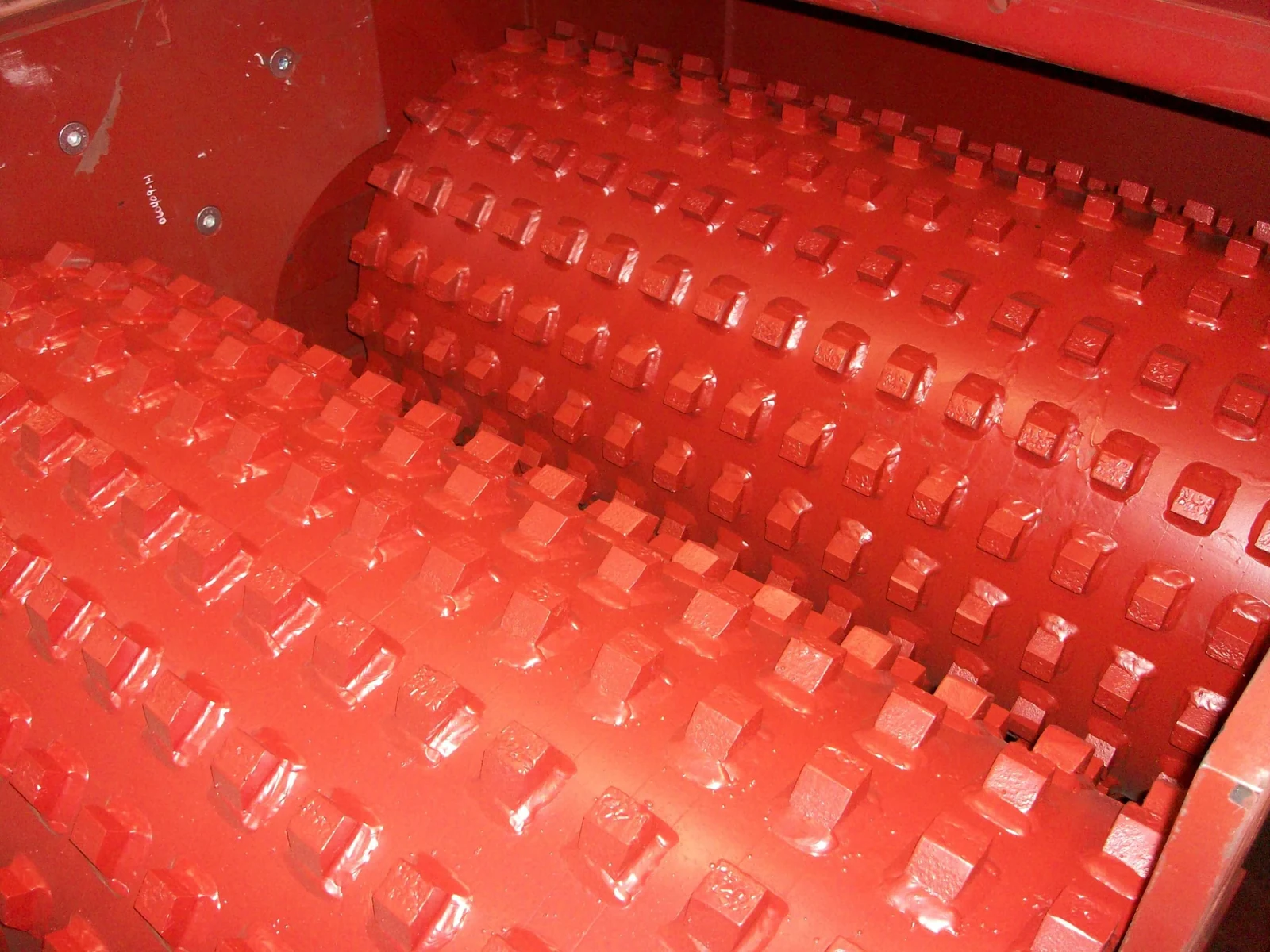

Dientes de trituración y superficies dentadas de desgaste
Dientes de trituración
La altura, el paso, la disposición y la raíz de los dientes afectan al agarre de alimentación y al tamaño del producto. Establezca correspondencia mediante planos de dientes, no por semejanza visual.
Ver piezas y materiales →03
Revestimientos laterales y placas protectoras inferiores
Revestimientos laterales & inferiores
Protegen el interior del bastidor y la base a lo largo del recorrido del material. Indique separación de orificios, espesor de placa y secciones de mantenimiento.
Ver piezas y materiales →04
Rascadores de rodillos (opcionales)
Rascadores de rodillos
Para retirar material adherido. Compruebe que haya rascador y después la holgura de trabajo entre cuchilla y superficie del rodillo.
Ver piezas y materiales →Repuestos
Ejes, apoyos, correas y alivio frente a intriturables
Seleccione repuestos por diámetro del eje, chavetero, designación de rodamiento y accionamiento.
01
Ejes de rodillos y conexiones de extremos
Ejes de rodillos
Compruebe hombros, chaveteros, conexiones de camisa y ajustes de rodamientos.
Ver piezas y materiales →02
Rodamientos, alojamientos y sellos
Rodamientos, alojamientos & sellos
Compruebe apoyos fijos/móviles, designaciones, lubricación y juntas antipolvo.
Ver piezas y materiales →03
Poleas, correas trapezoidales y reductores
Poleas, correas trapezoidales & reductores
Las máquinas de un accionamiento transmiten potencia entre rodillos mediante correas; las de dos accionamientos mueven cada rodillo independientemente. Compruebe por separado el reductor Shalemaster y la disposición de velocidades diferenciales.
Ver piezas y materiales →04
Alivio frente a intriturables por muelles y articulación
Alivio por muelles y articulación frente a intriturables
El rodillo móvil cede al entrar intriturables. Compruebe muelles, placas articuladas, pasadores y posición de retorno como mecanismo completo.
Ver piezas y materiales →05
Cilindros de ajuste hidráulico y piezas de abertura
Ajuste hidráulico de rodillos
Para ajuste hidráulico opcional, compruebe diámetro interior, carrera, muñones de montaje y rango de abertura.
Ver piezas y materiales →Preguntas frecuentes
Preguntas frecuentes
¿Son directamente intercambiables las piezas de doble rodillo y DDC-Sizer?
Marca, diámetro o perfil de dientes por sí solos no establecen intercambiabilidad. Compruebe por separado accionamiento, ejes, alojamientos de rodamientos, dimensiones de conexión y planos de dientes.
