Identificación y suministro de placas de mandíbula, placas laterales, conjuntos de eje, rodamientos, mecanismos de ajuste y herramientas específicas de servicio para instalaciones C80–C200 y C3054.
El ajuste de piezas de la serie C depende de más que el modelo de trituradora. El lado fijo o móvil, construcción de una o dos piezas, perfil de dientes, ajuste de descarga, sistema de ajuste y revisión del plano pueden influir en los detalles del modelo y el ajuste del montaje.

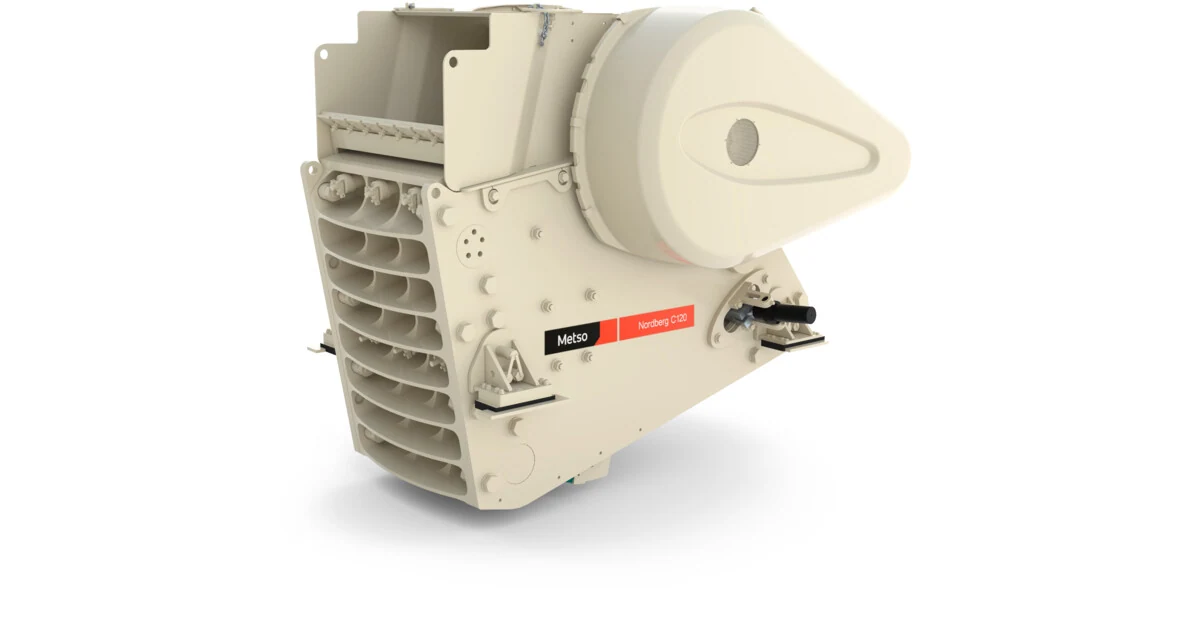

La abertura de alimentación, tamaño máximo estimado de alimentación, velocidad y potencia ayudan a identificar la máquina instalada.
| Modelos estándar | Abertura de alimentación (anchura × profundidad) | Tamaño máximo estimado de alimentación | Speed | Potencia instalada máxima |
|---|---|---|---|---|
| C80 | 800 × 510 mm | 410 mm | 350 rpm | 75 kW |
| C96 | 930 × 580 mm | 460 mm | 330 rpm | 90 kW |
| C106 | 1060 × 700 mm | 560 mm | 280 rpm | 110 kW |
| C117 | 1150 × 760 mm | 610 mm | 260 rpm | 132 kW |
| C120 | 1200 × 870 mm | 700 mm | 230 rpm | 160 kW |
| C130 | 1300 × 1000 mm | 800 mm | 220 rpm | 185 kW |
| C150 | 1400 × 1200 mm | 960 mm | 220 rpm | 200 kW |
| C160 | 1600 × 1200 mm | 960 mm | 220 rpm | 250 kW |
| C200 | 2000 × 1500 mm | 1200 mm | 200 rpm | 400 kW |
| C3054 | 1380 × 760 mm | 610 mm | 260 rpm | 160 kW |

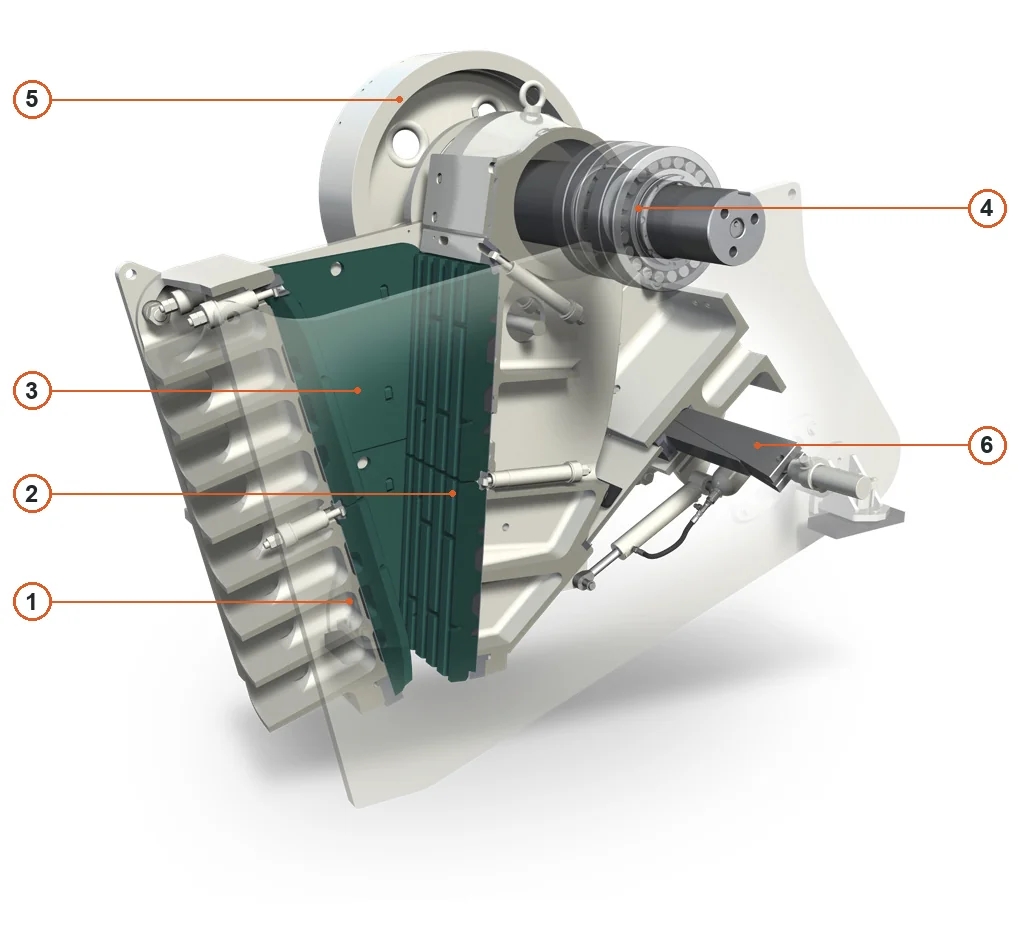

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Placa de mandíbula fija | Superficie fija de trituración a la izquierda | Serie Nordberg C |
| 2 | Placa de mandíbula móvil | Superficie de trituración móvil a la derecha | Serie Nordberg C |
| 3 | Placa lateral | Pared lateral entre las placas de mandíbula | Serie Nordberg C |
| 4 | Rodamiento de rodillos a rótula | Rodamiento en sección en el extremo superior del eje | Serie Nordberg C |
| 5 | Flywheel | Volante superior trasero | Serie Nordberg C |
| 6 | Cuña de ajuste | Cuña de ajuste detrás de la parte inferior de la mandíbula móvil | Serie Nordberg C |
Abra las páginas generales de piezas por posición de montaje y después ajuste perfil de dientes, material y servicio de desgaste a la máquina concreta de la serie C.
Placa de mandíbula fija
Se montan en el lado del bastidor para formar la cámara de trituración. Las crestas y valles de los dientes y la zona inferior muy cargada sufren impactos y abrasión. Compare construcción de una/dos piezas, perfil de dientes y disposición de sujeción.
Ver piezas generales y materiales aplicables →
Placa de mandíbula móvil / oscilante
Se mueven con la mandíbula móvil y aplican cargas de trituración, combinando impacto, compresión y desgaste por deslizamiento. Compare perfil de dientes, peso, orificios y asiento en la mandíbula móvil.
Ver piezas generales y materiales aplicables →
placa lateral superior
Protegen las paredes laterales superiores de la cámara. Compare lado izquierdo/derecho, espesor, separación de orificios, perfil de borde y solape con las placas laterales inferiores.
Ver piezas generales y materiales aplicables →
placa lateral inferior
Situadas en la zona inferior de alto desgaste de la cámara. Compare lado izquierdo/derecho y margen de desgaste con abertura de descarga, flujo de material y fijación.
Ver piezas generales y materiales aplicables →
Placas intermedias & protectoras
Las placas intermedias ajustan la geometría de la cámara; las protectoras reducen el desgaste del bastidor detrás de la placa de mandíbula. Compare por separado modelo, posición, espesor, perfil y ajuste con las piezas de retención de mandíbula.
Ver orientación general sobre placas intermedias →Deflector & protección de alimentación
Protegen la zona de alimentación y las superficies del bastidor expuestas al material frente al impacto de bloques grandes y al flujo irregular. Compare el plano de montaje, la orientación izquierda/derecha, el espesor y la disposición de los orificios.
Ver orientación general sobre guías de alimentación →Los números siguientes distinguen el modelo, el perfil de dientes y el lado móvil o fijo. Incluya en su consulta los datos del modelo instalado y la revisión del plano.
| Model | Perfil de dientes | N.º de placa de mandíbula móvil | N.º de placa de mandíbula fija |
|---|---|---|---|
| C110 | Quarry | N11918208 | 814391312500 |
| C120 | Quarry | MM0586425 | MM0585542 |
| C125 | Quarry | N11954353 | N11954343 |
| C130 | Quarry | MM1031742 | MM1086204 |
| C140 | Quarry | MM0218048 | MM0218047 |
| C145 | Quarry | MM0226278 | MM0226277 |
| C150 | Quarry | MM1110178 | MM1004104 |
| C160 | Quarry | N11924296 | N11924295 |
| C110 | Super grip + Quarry | MM0534103 | 814391312500 |
| C120 | Super grip + Quarry | MM0588282 | MM0585542 |
| C125 | Super grip + Quarry | MM0285590 | N11954343 |
| C130 | Super grip + Quarry | MM1071843 | MM1086204 |
| C140 | Super grip + Quarry | MM0404574 | MM0218047 |
| C145 | Super grip + Quarry | MM0226707 | MM0226277 |
| C150 | Super grip + Quarry | MM1011873 | MM1004104 |
| C160 | Super grip + Quarry | MM0219198 | N11924295 |
| C110 | Superteeth | 1046590661 | 1046590660 |
| C120 | Superteeth | MM0588450 | MM0588449 |
| C125 | Superteeth | 1046590663 | 1046590664 |
| C160 | Superteeth | N11953473 | N11953466 |
| C110 | MX | MM0376278 | MM0376280 |
| C120 | MX | MM1103860 | MM1103600 |
| C125 | MX | MM1031938 | MM1031747 |
| C140 | MX | MM1122242 | MM1122241 |
| C106 | Corrugado grueso | 10141771001 | 10141770001 |
| C110 | Corrugado grueso | 10140674001 | 10140672001 |
| C120 | Corrugado grueso | 10141449001 | 10141448001 |
| C125 | Corrugado grueso | 10182881001 | 10182879001 |
| C140 | Corrugado grueso | 10217071001 | 10217070001 |
| C160 | Corrugado grueso | 10141524001 | 10141523001 |
Los números identifican las piezas, pero no establecen su intercambiabilidad. Antes de cotizar, compare el modelo, el lado fijo o móvil, el perfil de dientes, la construcción de una o dos piezas, el espesor y la revisión del plano. La tabla OEM indica que la mandíbula fija C110 MX MM0376280 es 22 mm más gruesa que la versión normal, lo que reduce la abertura máxima de descarga en posición cerrada.
Compare por separado los diámetros de eje, ajustes, precisión, tratamiento térmico, lubricación, configuración instalada y revisión del plano de los componentes de transmisión y de soporte de cargas.
eje excéntrico
Accionan el movimiento alternativo de la mandíbula móvil. Compare la excentricidad, los muñones, conos, chaveteros, orificios de aceite, ajustes de rodamientos y requisitos de tratamiento térmico.
Ver orientación general sobre ejes excéntricos →
Rodamientos de rodillos a rótula & soportes
Sostienen el eje excéntrico y la mandíbula móvil. Compare la designación y el juego del rodamiento, los alojamientos, muñones, sistema de lubricación y sellos laberínticos.
Ver orientación general sobre rodamientos →
Placa de articulación & asientos
Transmiten las cargas de trituración y contribuyen a la protección contra sobrecargas. Compare la longitud, espesor, superficies curvas de los extremos, ajuste en los asientos y rango de regulación de la abertura de descarga.
Ver orientación general sobre placas de articulación →
Cuñas de ajuste del CSS
Para el ajuste mecánico o hidráulico de la abertura de descarga. Compare las piezas izquierdas/derechas, el ángulo de cuña, superficies de guía, conexiones hidráulicas y configuración ASC.
Ver orientación general sobre cuñas de ajuste →
Tirante & resorte
Mantienen la posición de trabajo del mecanismo de articulación. Compare el diámetro del tirante, rosca, longitud libre, rigidez del resorte, precarga y conexiones.
Ver orientación general sobre tirantes →
Sellos laberínticos & componentes de lubricación
Impiden la entrada de polvo en los rodamientos y retienen el lubricante. Compare los diámetros de anillos, holguras, piezas acopladas, conductos de aceite y método de lubricación.
Ver orientación general sobre sellos laberínticos →Indique el modelo completo, lado fijo o móvil, construcción de una o dos piezas, perfil de dientes, plano, fotografías de la pieza actual, material y condiciones de trituración.
No. Un mismo modelo puede utilizar distintos perfiles de dientes, placas fijas o móviles, diseños de una o dos piezas y revisiones de planos. Compare los datos del modelo instalado o los planos del equipo.
Las placas de mandíbula suelen fabricarse en acero al manganeso. La aleación, perfil de dientes y tratamiento térmico deben elegirse según el tipo de roca, abrasividad, tamaño de alimentación y condiciones de impacto.
Facilite el modelo completo, el número de serie, la placa de identificación, la posición de instalación, fotografías de la pieza actual, planos, material y condiciones de operación. Los utilizamos para identificar la pieza, evaluar materiales, organizar la producción en fundiciones certificadas, coordinar el control de calidad y gestionar la entrega de piezas terminadas.
