Molinos semiautógenos (SAG) Metso Select™ / Premier™

Identifique la instalación por Select™ / Premier™, diámetro, EGL, accionamiento, extremos de alimentación y descarga y planos. Después compruebe revestimientos, engranajes, cojinetes de muñón y herramientas de cambio de revestimientos SAG documentadas por el fabricante.

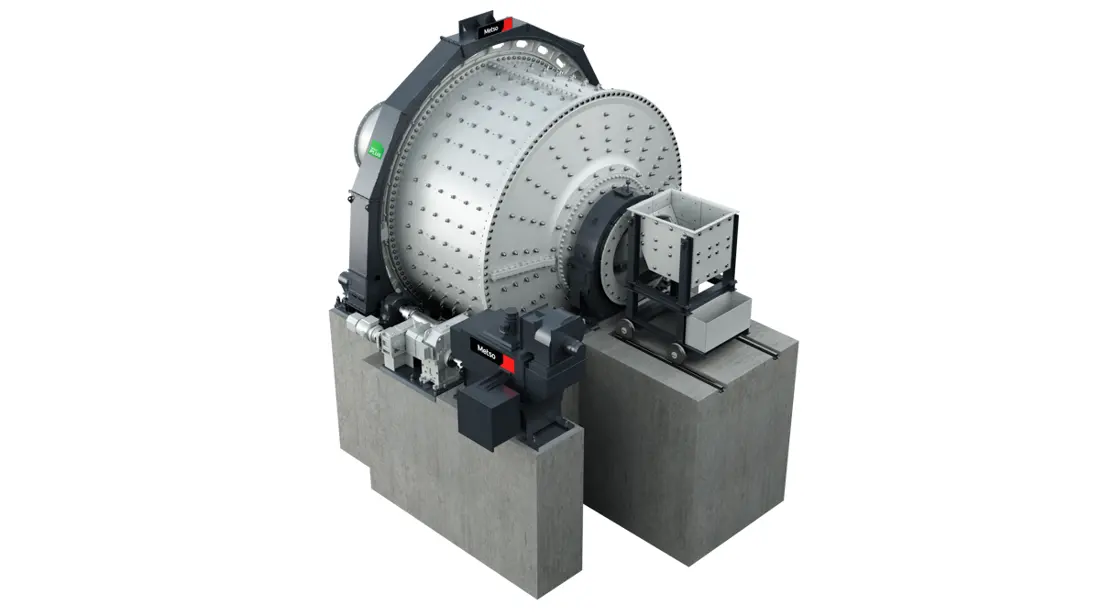

Molino Metso Select SAG, imagen del fabricante
Imagen del fabricante de un molino Metso Select™ SAG con carcasa, extremos, muñones y disposición del accionamiento.
Molino SAG con marca Metso, fotografía del sitio
Fotografía existente del sitio con marca Metso y un gran molino SAG. Identifica solo la categoría; compruebe el modelo mediante placa y planos.
Revestimientos SAG con marca Metso
Fotografía existente de revestimientos con marca Metso, segmentos grandes y perfiles elevadores. No establece un plano ni modelo aplicable.
Página de equipos OEM

Identifique repuestos por dimensiones de instalación SAG, posición de revestimientos y accionamiento pesado

Esta página ayuda a identificar y suministrar repuestos de molinos Metso SAG. Select™ es una gama de molinos horizontales prediseñados; Premier™ se configura para cada proyecto. Antes de fabricar revestimientos, muñones, cojinetes, engranajes o componentes de accionamiento, compare conjuntamente el modelo completo, la placa o número de serie, el diámetro, EGL, el accionamiento, los extremos de alimentación y descarga, la disposición de revestimientos, la revisión del plano, fotografías de la pieza usada y las interfaces reales.

31 modelosModelos prediseñados Select™ SAG publicados por el fabricante
3.80–9.00 mRango publicado de diámetros Select™ SAG
1.90–4.50 mRango publicado de EGL Select™ SAG
400–7,800 kWRango publicado de potencia Select™ SAG
Modelos estándar y dimensiones clave

Gama publicada Select™ SAG e identificación de proyectos Premier™

La tabla recoge el número de modelos estándar y rangos principales para identificar repuestos. El folleto Metso Select™ de 2025 enumera 31 modelos SAG prediseñados y rangos dimensionales generales. Dimensiones, potencias y datos sin correspondencia pública con máquinas concretas no se presentan como una lista fija de modelos específicos. Identifique Premier™ mediante registros del proyecto.

Series de equiposModelos estándar / dimensiones principalesComprobaciones para identificar repuestosEstado del producto
Molinos semiautógenos Metso Select™ SAG31 modelos prediseñados; diámetro 3.80–9.00 m; EGL 1.90–4.50 m; potencia 400–7,800 kWCompare modelo de placa, diámetro, EGL, accionamiento por engranajes o real, extremos, revestimientos, cojinetes de muñón y planos OEMGama actual publicada
Soluciones de proyecto Metso Premier™ SAGMolinos SAG horizontales diseñados por proyecto; la página actual no ofrece una tabla estándar única para sustitución directa de repuestosEstablezca correspondencia mediante fichas del proyecto, placa, serie, plano de conjunto, accionamiento, planos de revestimientos e interfaces usadasSolución actual diseñada por proyecto
La gama de 31 modelos y dimensiones acota la búsqueda; no es una lista de intercambiabilidad de revestimientos, engranajes, muñones, cojinetes o herramientas. Para Premier™, equipos históricos o modificados, Select™ no sustituye planos e interfaces reales.
Metso

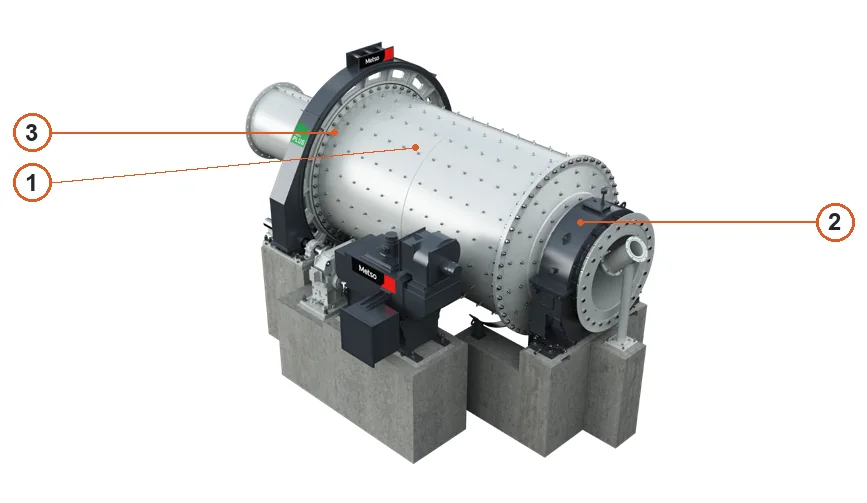

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

Metso Select™ / Premier™ SAG Mills – Esquema de ubicación de componentes
N.ºComponenteUbicaciónAplica a
1Carcasa del molinoCarcasa cilíndrica entre las tapas de los extremosRepresentación del accionamiento por engranajes del molino horizontal Select
2Tapa del molinoTapa derecha del molinoRepresentación del accionamiento por engranajes del molino horizontal Select
3Protector de engranajesProtección circunferencial del engranaje en el extremo izquierdoRepresentación del accionamiento por engranajes del molino horizontal Select
Piezas de desgaste

Piezas de desgaste y revestimientos: compruebe por separado alimentación, carcasa y descarga

Las piezas de desgaste SAG se agrupan por sistemas con requisitos similares de materiales y fabricación. Tras comparar los planos, esta página del equipo puede vincular referencias conocidas con posiciones de piezas, modelos aplicables, requisitos de rendimiento y materiales.

Molino SAG con marca Metso, extremo de alimentación y estructura de cabezal
01

Garganta de alimentación, revestimientos interiores y exteriores de cabezal y anillos de transición

Garganta de alimentación, revestimientos de cabezal & anillos de transición

Incluye la garganta de alimentación, los anillos interiores y exteriores del cabezal, los anillos de transición y los revestimientos adyacentes de la carcasa. Compruebe el extremo de alimentación, el perfil de entrada, la segmentación del cabezal, los taladros, pernos y retención, la dirección de caída del material, las interfaces de revestimientos contiguos y los registros de desgaste.

Información sobre acero con alto contenido de manganeso.Información sobre acero aleado al cromo-molibdenoInformación sobre caucho y poliuretano
Abrir la página general del componente →
Interior de SAG con revestimientos de carcasa y elevadores
02

Revestimientos de carcasa, elevadores y zona de registro

Revestimientos de carcasa, elevadores & sistema de registro

Protegen la carcasa, elevan el mineral y las bolas de acero y controlan su trayectoria. Compruebe diámetro, EGL, disposición, altura de elevación, perfiles individuales, dirección de desgaste, revestimientos de la boca de registro, taladros, retención, acceso para mantenimiento y cantidades del conjunto.

Información sobre acero aleado al cromo-molibdenoInformación sobre materiales antidesgaste de alto cromoInformación sobre caucho y poliuretano
Abrir la página general del componente →

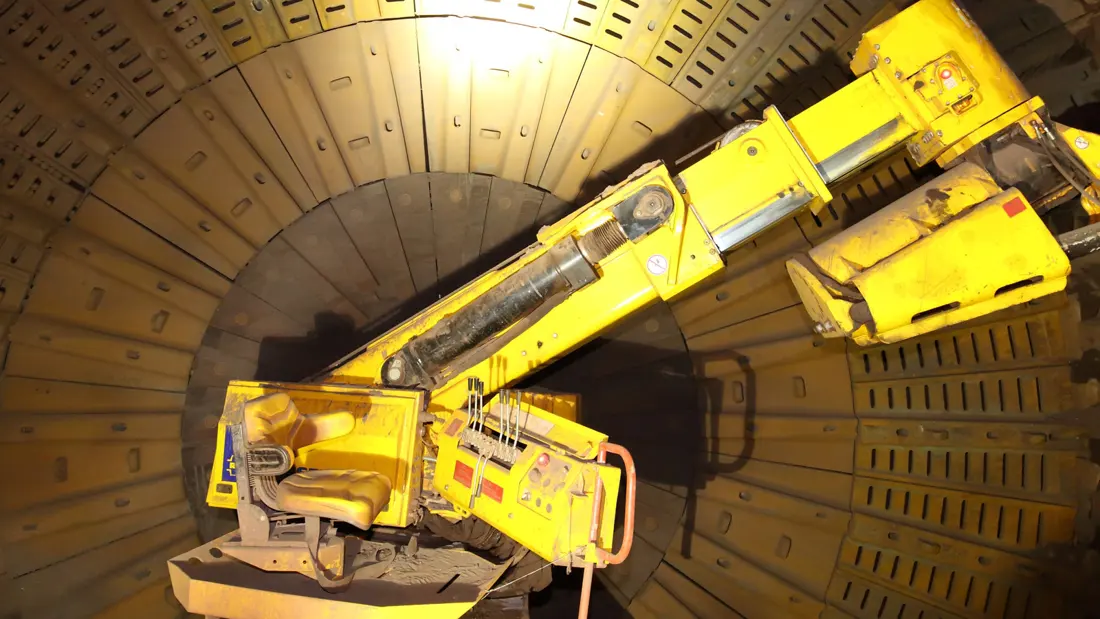

Fotografía de mantenimiento de revestimiento y descarga SAG
03

Parrillas de descarga, elevadores de pulpa y cono de descarga

Parrillas de descarga, elevadores de pulpa & cono de descarga

Para molinos SAG con descarga por parrilla: parrillas, elevadores interiores y exteriores de pulpa, cono de descarga y anillos de relleno. Compruebe el extremo, aberturas y pasos, sentido de giro, segmentación de canales, anillos interiores y exteriores, método de descarga, interfaces de muñón y requisitos antiobstrucción.

Información sobre materiales antidesgaste de alto cromoInformación sobre acero aleado al cromo-molibdenoInformación sobre materiales compuestos antidesgaste
Abrir la página general del componente →
Repuestos

Accionamientos por engranajes, cojinetes de muñón y repuestos pesados

Los repuestos generales SAG incluyen coronas y piñones, muñones y cojinetes principales, motores, reductores, acoplamientos, accionamientos de giro lento y conexiones críticas. La información disponible solo permite identificar la estructura; sin planos de instalación no se publican geometrías fijas de los dientes, materiales, tratamientos térmicos, dimensiones ni números de pedido OEM.

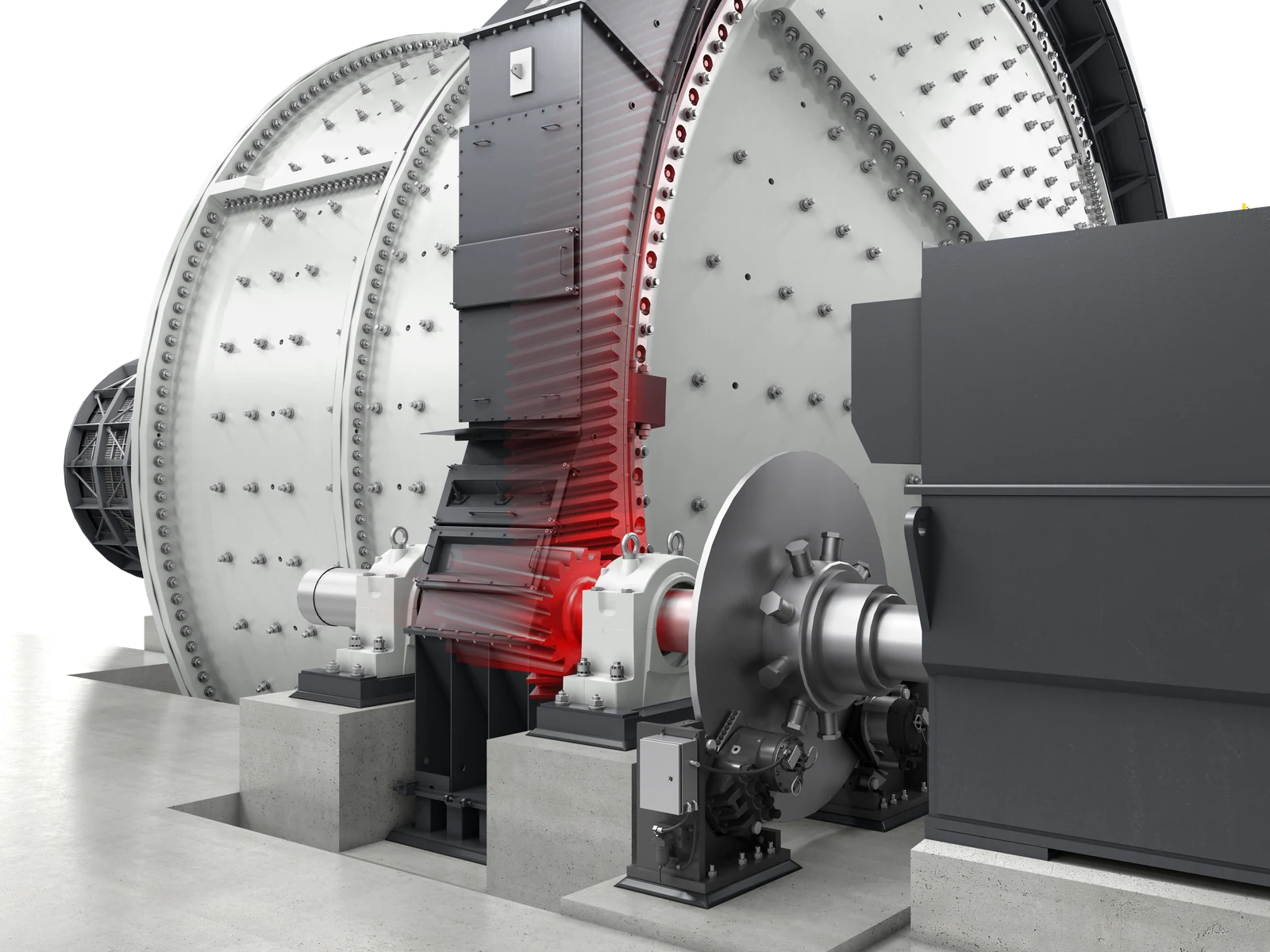

Diagrama de engrane de corona y piñón de molino
01

Corona dentada, piñón y accionamiento por engranajes

Corona dentada, piñón & accionamiento por engranajes

Para instalaciones con accionamiento por engranajes. Compruebe módulo, número de dientes, ángulos de presión y hélice, anchura de cara, sentido de giro, construcción partida, diámetro del alojamiento del eje, distancia entre centros, tratamiento de la superficie de los dientes, lubricación y piñón acoplado.

Información sobre acero aleado
Abrir la página general del componente →

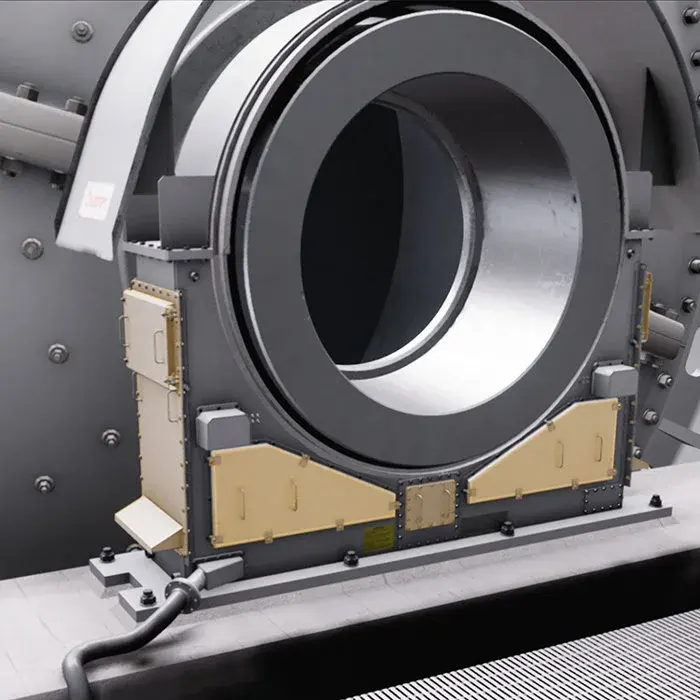

Diagrama de cojinete de muñón y zona de sellado de molino
02

Muñones, cojinetes principales, revestimientos y alojamientos

Muñón, cojinetes principales, casquillos & alojamientos

Soportan el gran conjunto giratorio y forman los pasos de alimentación y descarga. Compruebe el extremo de alimentación o descarga, la muñequilla, la brida del cabezal, el extremo fijo o flotante, el tipo de cojinete, sus revestimientos, los pasos de aceite, los sellos, el alojamiento, las referencias de mecanizado y los ensayos no destructivos.

Información sobre acero aleadoInformación sobre materiales de casquillos y deslizamientoPlásticos de ingeniería para sellos
Abrir la página general del componente →
Disposición de accionamiento por engranajes y piñón de molino
03

Motor principal, reductor, acoplamientos y accionamiento de giro lento

Motor, reductor, acoplamientos & accionamiento de giro lento

Compare motor, reductor, acoplamientos de alta y baja velocidad, limitación de par, frenado, accionamiento de giro lento, lubricación y controles con la disposición de accionamiento instalada. Compruebe conjuntamente potencia, velocidad, relación de transmisión, par, extremos de eje, montaje, controles y sentido de giro.

Información sobre acero aleado
Abrir la página general del componente →
Imagen del fabricante Metso Select SAG con interfaces de alimentación y descarga
04

Canaleta de alimentación, trómel de descarga e interfaces críticas

Canaleta de alimentación, trómel & interfaces críticas

El alcance publicado de Metso Select™ incluye opciones de canaleta o conducto de alimentación y trómel de descarga. Determine cuáles están instalados y compruebe bridas, sellos, revestimientos, apoyos, medios de cribado, acceso y equipos adyacentes.

Información sobre materiales compuestos antidesgastePlásticos de ingeniería para sellos
Abrir el catálogo general de repuestos →
Páginas técnicas relacionadas

Relacione identificación Metso SAG con piezas y materiales generales

La página OEM identifica las series, dimensiones e instalaciones Metso SAG. Las páginas generales de SAG y de piezas comunes cubren posiciones, condiciones de servicio, materiales y comprobaciones de fabricación. Ambas rutas llevan a asesoría técnica, coordinación de proveedores, control de calidad y entrega de piezas terminadas.

Página de MetsoVolver a series, modelos históricos y otros equipos principales MetsoPágina general de molinos semiautógenos SAGRevise estructuras, posiciones y servicio comunes de SAGPágina general de revestimientos de desgasteRevise materiales y fabricación de revestimientos de alimentación, carcasa y descargaPágina general de engranajes y piñonesRevise planos, materiales, tratamiento térmico e inspección de accionamientosEnvíe un modelo o un planoAcceda a asesoría técnica, coordinación de proveedores, calidad y entrega de piezas terminadas
Preguntas frecuentes

Preguntas frecuentes

¿Qué se necesita para cotizar revestimientos, repuestos de accionamiento o portantes Metso SAG?

Facilite Select o Premier, placa completa o serie, diámetro, EGL, accionamiento, extremos, estructura de descarga, planos, fotografías de la pieza usada, dimensiones de interfaces, materiales y servicio real.

¿Bastan la serie Select™ SAG, la gama de 31 modelos o el diámetro para fabricar?

No. Solo acotan la identificación. Los revestimientos requieren comparar posición, disposición, taladros y retención; las piezas de descarga por parrilla, pasos de flujo y sentido de giro; las piezas motrices y portantes también requieren geometría de los dientes, extremos de eje, estructura de cojinetes, revisión del plano e interfaces reales.

¿Es adecuada Tube Mill Reline Machine para todos los molinos Metso SAG?

No. Metso la destina a SAG y molinos de bolas pequeños. Su idoneidad depende de abertura, dimensiones, revestimientos, elevación, plataforma, distribución del sitio y seguridad.

Más páginas de componentes

Consulte descripciones, requisitos de planos y datos de consulta.

Otros modelos de Metso

Rodillos de molienda de alta presión HRC / HRCeVertimill® VTMHIGmill Molino de molienda de alta intensidadMolinos de bolas Select™ / Premier™Molinos horizontales Premier™ / Select™Gamas de molinos agitadoresalimentadores de placas AFEquipo de flotación
Índice de modelos históricos (marcas A–Z)

Envíe modelo Metso SAG, planos o datos de piezas usadas

Facilite la placa completa, el número de serie, diámetro, EGL, accionamiento, extremos de alimentación y descarga, posición del revestimiento o repuesto, planos, fotografías de la pieza usada, material y condiciones de servicio. ANRANST los utiliza para revisar planos e ingeniería, producir en fundiciones certificadas, inspeccionar en fábrica y entregar piezas terminadas.

Marca y modelo del equipoPlanoPlano o dimensionesMaterial actualFotografías de las piezas dañadasVida útil objetivoCondiciones de operación
