Revestimientos industriales y revestimientos antidesgaste
Selección de materiales y estructuras según posición, condiciones y modo de fallo
Los revestimientos protegen el cuerpo del equipo y pueden intervenir directamente en trituración, molienda, transporte o flujo de lodos. Componentes llamados revestimientos pueden tener cargas e interfaces muy distintas. Identifique equipo, posición y mecanismo de desgaste antes de elegir metal, caucho, compuestos, cerámica o polímeros.
Sistemas de moliendaMolinos SAG, AG, de bolas, de barras, de torre y verticales de rodillos
Sistemas de trituraciónTrituradoras giratorias, de cono, de mandíbulas, de impacto y de martillos
Transporte y manejo de lodosCanaletas, depósitos, HPGR, hidrociclones, bombas de lodos y equipos de cribado
Requisitos de identificaciónModelo completo, posición de montaje, plano, material, condiciones de servicio y registros de desgaste
Alcance de ingeniería Identificación del equipo OEM, modelo completo del equipo, número de serie y versión estructural Interfaces de montaje Posición, lateralidad u orientación superior/inferior, piezas adyacentes, interfaces, orificios y fijación Condiciones de operación Material procesado, tamaño de partícula, impacto, abrasión, temperatura, corrosión y velocidad de flujo Identificación para suministro Plano y datos del modelo, mediciones de piezas usadas, material, inspección y alcance del juego completo
Determine primero la función del revestimiento en la máquina
Los revestimientos de molino protegen la carcasa y controlan elevación de medios y descarga de pulpa. Mantos, cóncavos y placas de mandíbula forman las superficies de trituración. Los revestimientos de canaletas y depósitos resisten impactos del material y abrasión por deslizamiento. Los de hidrociclones y bombas también afrontan erosión por lodos rápidos, corrosión y cavitación local.
Esta página organiza los enlaces por función del equipo. Los planos OEM, datos de modelo y modelos aplicables pertenecen a las páginas de producto correspondientes. No se deben reunir revestimientos de equipos distintos en un producto ambiguo solo porque compartan nombre.
Equipos de molienda
Sistemas de revestimiento de molinos
Los revestimientos de distintas posiciones determinan conjuntamente protección, trayectorias de medios, descarga e intervalos de mantenimiento.

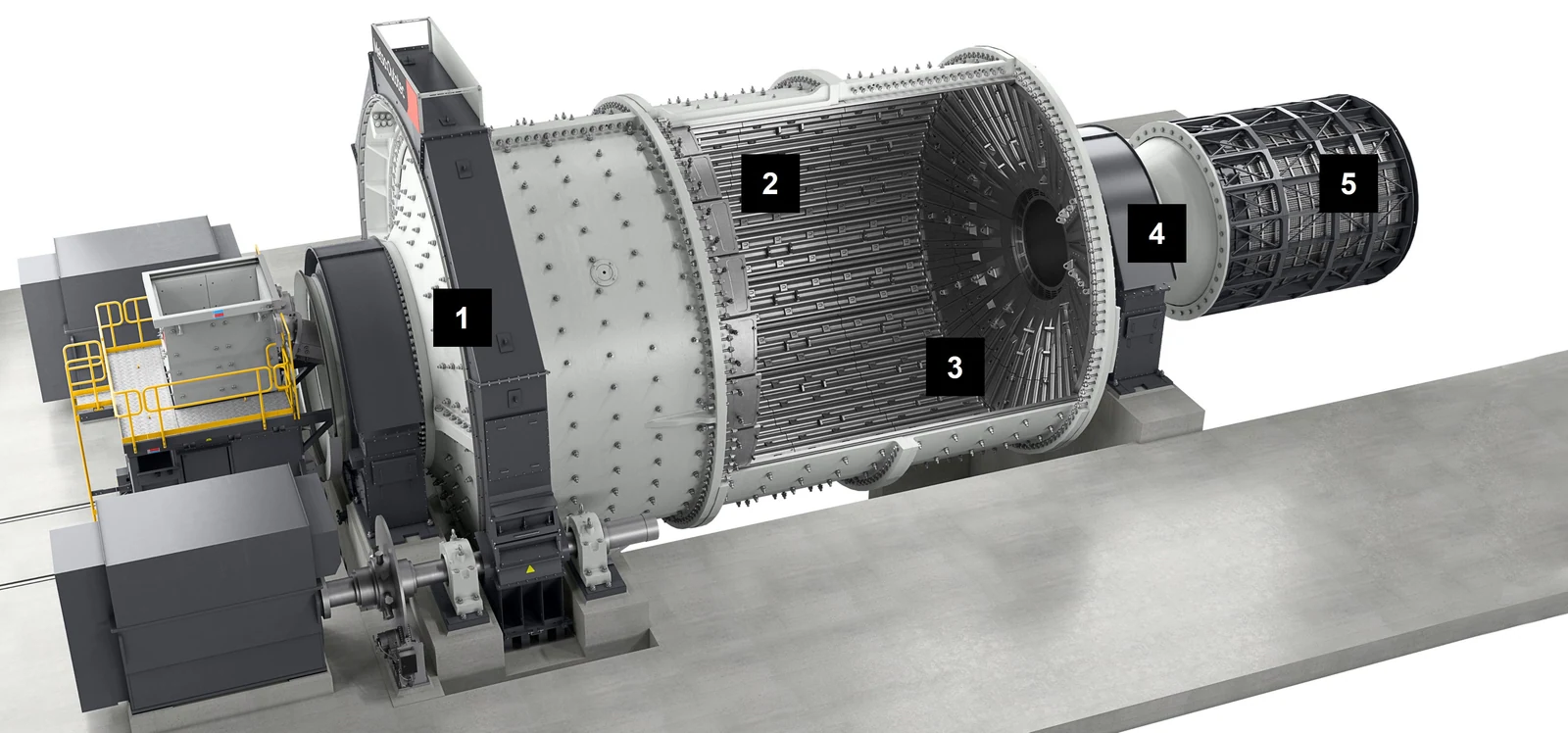

Revestimientos del extremo de alimentación de molino SAG
Protegen el extremo de alimentación de impactos combinados de mineral grueso, bolas de acero y pulpa. Compruebe anillos interiores y exteriores, sectores, pernos y estructuras de elevación adyacentes.
Revestimientos de carcasa de molino de bolas
Protegen la carcasa y controlan el movimiento de medios junto con las barras elevadoras. Compruebe dimensiones, tipo de descarga, disposición, espesor y sistema de fijación.
Revestimientos de carcasa de molino de barras
Los perfiles deben acomodar el movimiento de barras de acero y evitar enredos o impactos anormales. Compruebe secciones de carcasa, perfil, disposición y transiciones de extremos.
Revestimientos de carcasa de molinos de torre y agitados
Separan los medios de la carcasa bajo abrasión continua y lavado por pulpa. Identifique por sección de carcasa, holgura del tornillo y fijación.
Revestimientos de mesa de molienda de molino vertical de rodillos
Forman con los rodillos la superficie de molienda del lecho. Compruebe diámetro de mesa, posiciones de segmentos, perfil desgastado, sujeción y fabricación por recargue o fundición.
Revestimientos de testeros de molino
Protegen testeros y transiciones de alimentación/descarga. Compruebe sectores, anillos interiores y exteriores, orientación, aberturas centrales y ajuste con revestimientos adyacentes.
Equipos de trituración
Superficies de trituración y revestimientos de protección del bastidor
Las superficies de trituración determinan directamente perfil de cámara y tamaño del producto. Los revestimientos protectores evitan desgaste de componentes estructurales costosos.
Mantos de trituradoras de cono
Forman la superficie interior móvil de trituración. Compruebe serie, perfil de cámara, etapa de trituración, alimentación, ajuste del lado cerrado y cóncavo correspondiente.
Revestimientos cóncavos de trituradoras de cono
Forman la superficie exterior fija de trituración. Ajuste el perfil de cámara al manto y compruebe secciones superior, media e inferior, apoyo y respaldo.
Placas de mandíbula fija
Junto con la placa móvil forma la cámara de trituración. Compruebe perfil de dientes, segmentos, montaje reversible, cuñas de sujeción y contacto posterior.
Placas de mandíbula móvil
Se mueven con la mandíbula oscilante bajo impactos alternos. Ajuste el perfil al de la mandíbula fija y compruebe orificios, apoyo y orientación de sujeción.
Revestimientos de placas de impacto
Reciben material a alta velocidad lanzado por martillos de impacto y generan trituración por rebote. Distinga condiciones de impacto y desgaste en las zonas primera, segunda y tercera.
Placas antidesgaste de carcasa de trituradora giratoria
Protegen la carcasa superior y zonas de impacto por material caído. Identifique por segmento, orientación, orificios, cóncavos adyacentes y dirección del flujo.
Transporte de material y manejo de lodos
Revestimientos para impacto de material, abrasión por deslizamiento y erosión por lodos
Una máquina puede combinar metal, cerámica, caucho, polímeros y compuestos en distintas posiciones.
Revestimientos de impacto de canaletas
Se montan en puntos de caída y cambios bruscos de dirección. Compruebe altura de caída, tamaño de partícula, ángulo de impacto, amortiguación inferior, fijación y espacio de mantenimiento.
Revestimientos cerámicos y compuestos
Sirven para zonas muy abrasivas con impacto controlado. Compruebe forma cerámica, respaldo de caucho o acero, adhesión, vulcanización o fijación mecánica y temperatura.
Placas laterales de HPGR
Contienen el lecho a los lados de la separación y protegen estructuras laterales. Compruebe disposición de rodillos, holgura lateral, perfil de desgaste, segmentos y capa antidesgaste.
Revestimientos de cono de hidrociclón
Resisten erosión por pulpa de rotación rápida y sólidos concentrados. Compruebe diámetro, sección cónica, interfaces, perfil interior y sistema elastomérico o cerámico.
Revestimientos de voluta de bomba de lodos
Forman conductos y protegen la carcasa. Ajuste impulsor, revestimientos delantero y trasero, holguras y modelo de bomba. Seleccione materiales según partículas, corrosión y temperatura.
Revestimientos de canaletas de alimentación y descarga
Protegen pasos de material en entradas y salidas. Compruebe por separado dimensiones, materiales y fijación para distintos puntos de caída, direcciones y zonas térmicas.
Materiales, prestaciones y posición
Una familia de materiales es un punto de partida, no una solución universal
Compare materiales finales, tratamiento térmico y estructura con posición, planos, condiciones de servicio y evidencia de fallos.
Diagnóstico de fallos
Relación de patrones de desgaste con estructura, condiciones y materiales
Una vida anormal del revestimiento no debe abordarse simplemente aumentando dureza.
| Síntomas habituales | Comprobaciones prioritarias | Posibles ajustes |
|---|---|---|
| Desgaste perforante local prematuro | Flujo concentrado, ángulo de impacto, huecos adyacentes, montaje invertido, vacíos o apoyo deficiente | Disposición, gradiente de espesor, amortiguación, materiales por zonas y fijación |
| Grietas, secciones rotas o bordes desportillados | Impacto máximo, tenacidad, cambios bruscos de sección, defectos de fundición, tratamiento térmico y precarga de pernos | Resistencia y tenacidad del material, radios y secciones, tratamiento térmico, apoyo y montaje |
| Pérdida rápida del perfil del revestimiento de molino | Tamaño de medios, velocidad, nivel de carga, cambios de mineral, disposición y altura de elevación | Perfil, combinaciones de materiales, disposición y momento de sustitución del juego completo |
| Desprendimiento cerámico o respaldo expuesto | Impacto, adhesión o vulcanización, fijación mecánica, deformación del respaldo, temperatura y superficies de montaje | Estructura compuesta, dimensiones de elementos, fijación y amortiguación |
| Desgarro, abombamiento o envejecimiento del caucho | Objetos extraños afilados, temperatura, medios de proceso, corrosión del respaldo, fijación y compuesto de caucho | Compuesto, espesor, insertos metálicos, protección de bordes y sellado |
| Fijaciones flojas o fugas de pulpa | Orificios, caras de contacto, calidad de pernos, arandelas, precarga, asentamiento y procedimiento de sustitución | Sistema de fijación, proceso de montaje, intervalo de reinspección y suministro coordinado |
Consultas y control de calidad
Información de suministro de revestimientos y alcance de inspección
Use información trazable de montaje y fallos para definir requisitos de compra, fabricación y aceptación.
Equipo y posición de montaje
OEM, modelo completo, número de serie, tipo de molino, cámara de trituración o conducto, número de posición y piezas adyacentes.
Planos y dimensiones
Plano OEM y datos del modelo, última revisión del plano, fotos de piezas usadas, dimensiones clave, orificios, espesor e interfaces.
Condiciones de servicio y medios de proceso
Material procesado, tamaño de partícula, dureza o abrasividad, impacto, caudal y velocidad, temperatura, corrosión y objetos extraños.
Materiales y fabricación
Composición química, tratamiento térmico, propiedades mecánicas, distribución de dureza, interfaces del compuesto, soldadura, vulcanización, adhesión y trazabilidad.
Historial de fallos y objetivos
Vida útil, mediciones de desgaste, registros de grietas, fractura o desprendimiento, ventanas de parada y objetivos de producción.
Aceptación y juegos completos
Dimensiones, material, ensayos no destructivos, dureza, pernos compatibles, marcas de montaje, embalaje y requisitos de montaje de prueba en obra.
Referencias técnicas: La información de revestimientos de molino Metso combina metal, caucho, compuestos Poly-Met y otros revestimientos según posición y condiciones. Su manual de procesamiento de minerales identifica mantos y cóncavos de trituradoras de cono y giratorias, placas de mandíbula y revestimientos de impacto como superficies que intervienen directamente en trituración.Revestimientos de molino Metso · Fundamentos de procesamiento de minerales Metso
