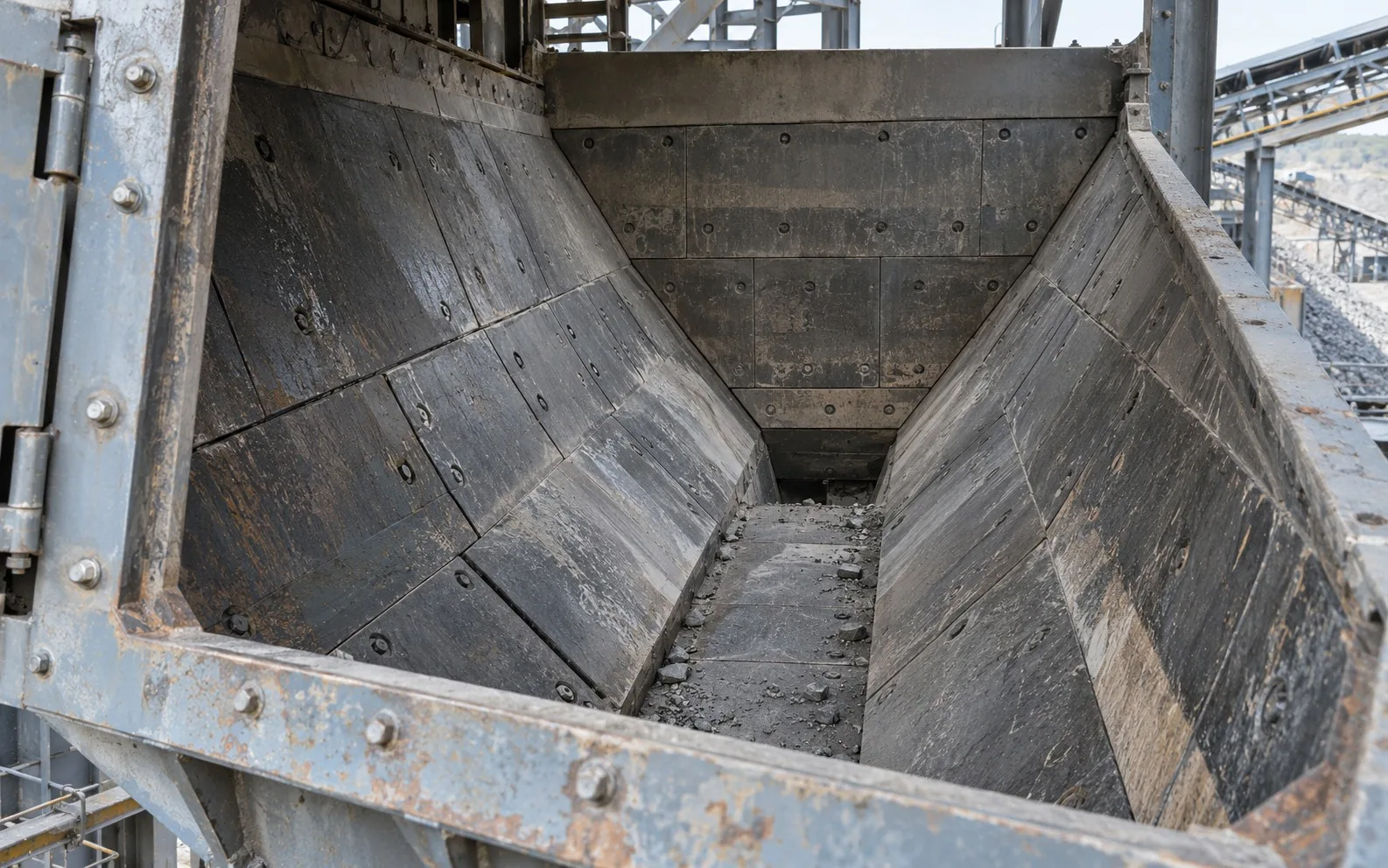

Revestimientos de canaletas y tolvas

Las canaletas y tolvas o depósitos transfieren y almacenan graneles en puntos de transferencia de transportadores, salidas de trituradoras y entradas de alimentadores. La caída del material y los cambios de dirección del flujo causan impactos y abrasión por deslizamiento en las superficies interiores. Los revestimientos protegen la estructura de acero y constituyen el principal sistema de piezas de desgaste.

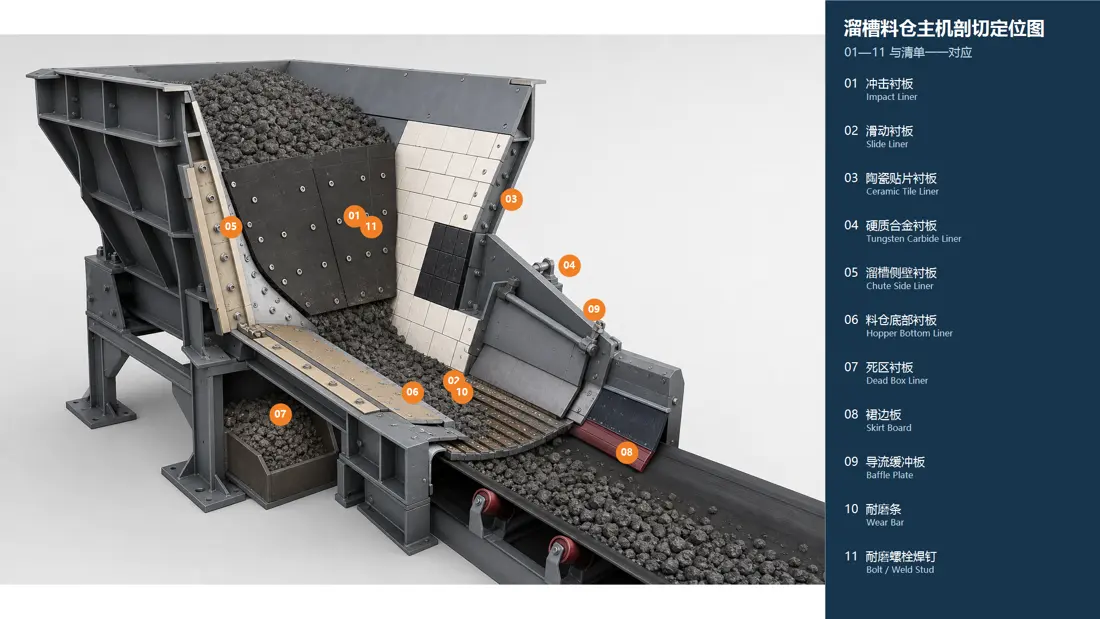

Vista de sección de equipo

Esquema en corte de la canaleta y tolva con la ubicación de las piezas

Piezas del equipo

Identificación de piezas y detalles técnicos

Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.

Partes individuales

Piezas individuales y de mantenimiento

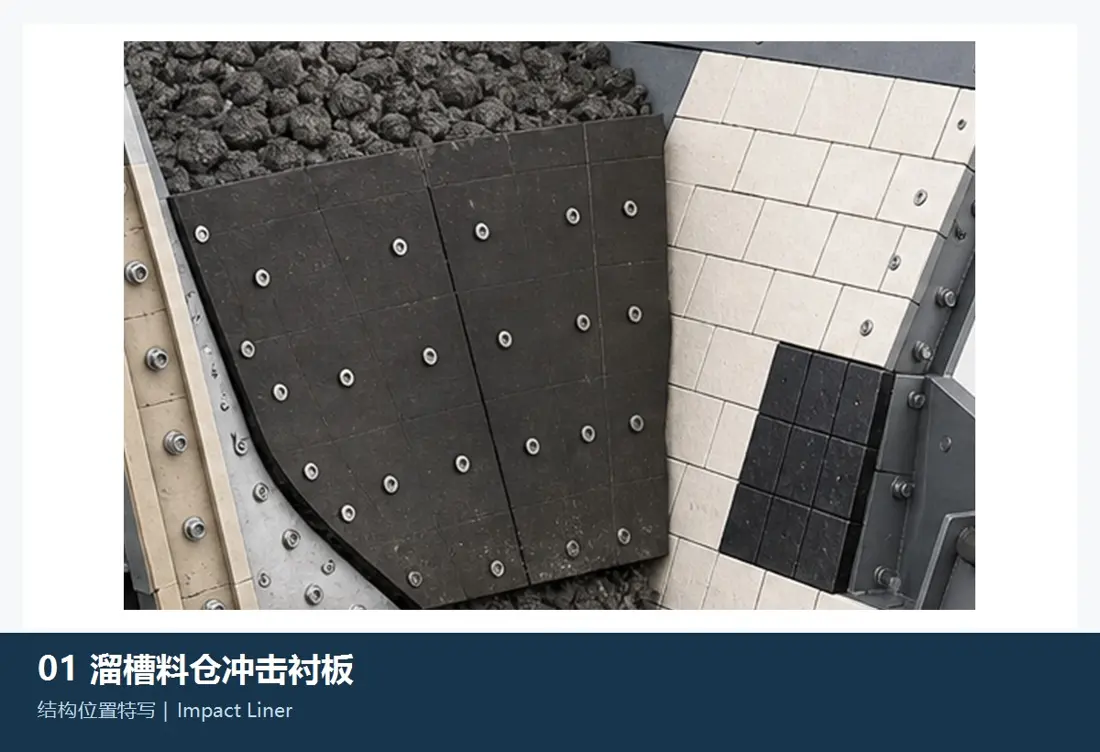

Revestimiento de impacto / placa de desgaste

Revestimiento de impacto / placa antidesgaste

Opciones de material: Acero de alto manganeso / Hardox 500
Instalación y función: Revestimiento expuesto al impacto directo del material

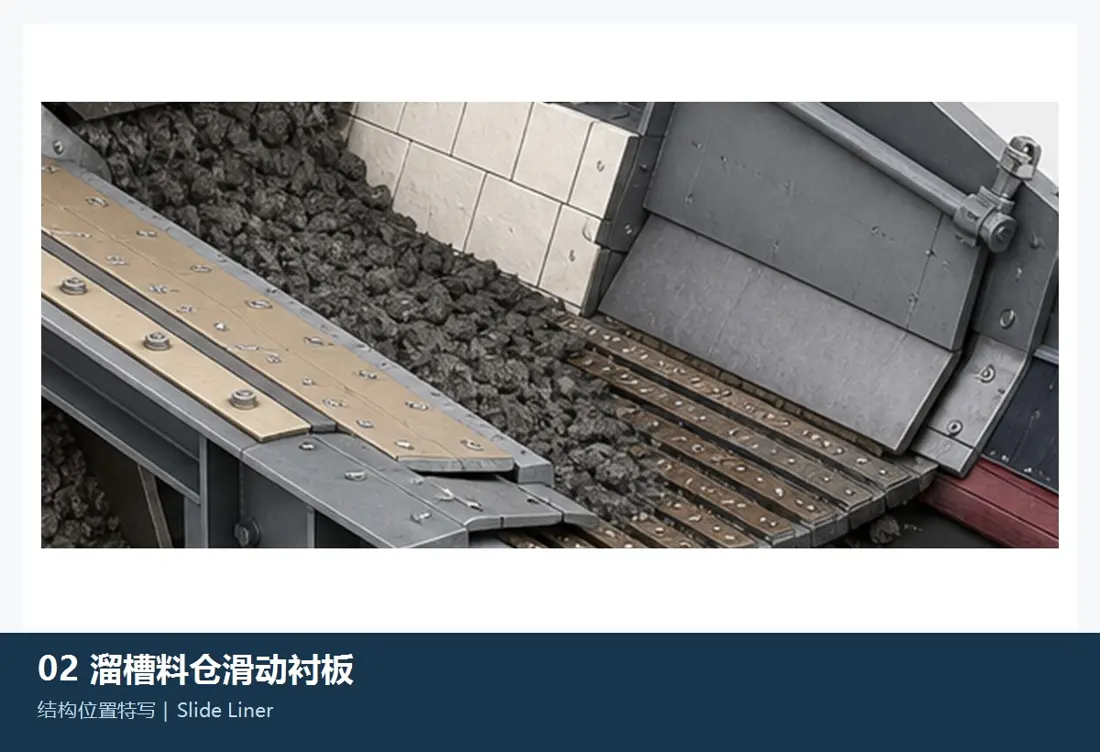

Revestimiento de deslizamiento

Revestimiento de deslizamiento / placa deslizante

Opciones de material: Hardox 400 / acero inoxidable
Instalación y función: Revestimiento para zonas de deslizamiento del material

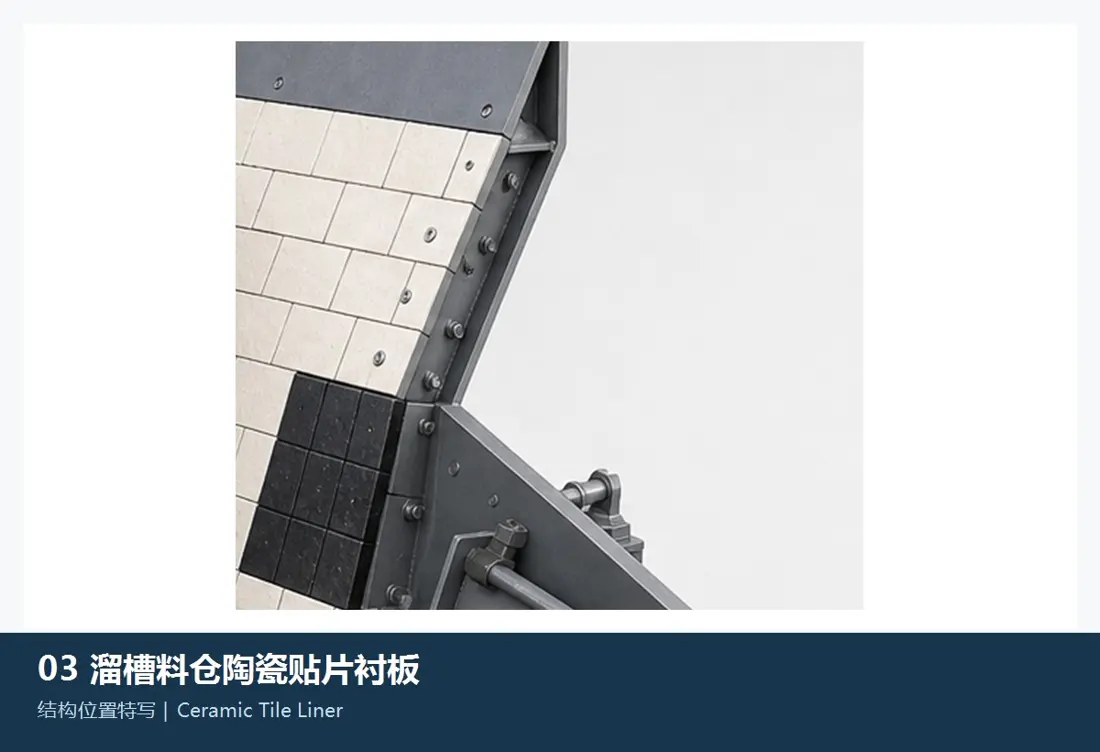

Revestimiento de baldosas cerámicas

Opciones de material: Cerámica de alúmina / cerámica de carburo de silicio
Instalación y función: Baldosas cerámicas para zonas de desgaste intenso

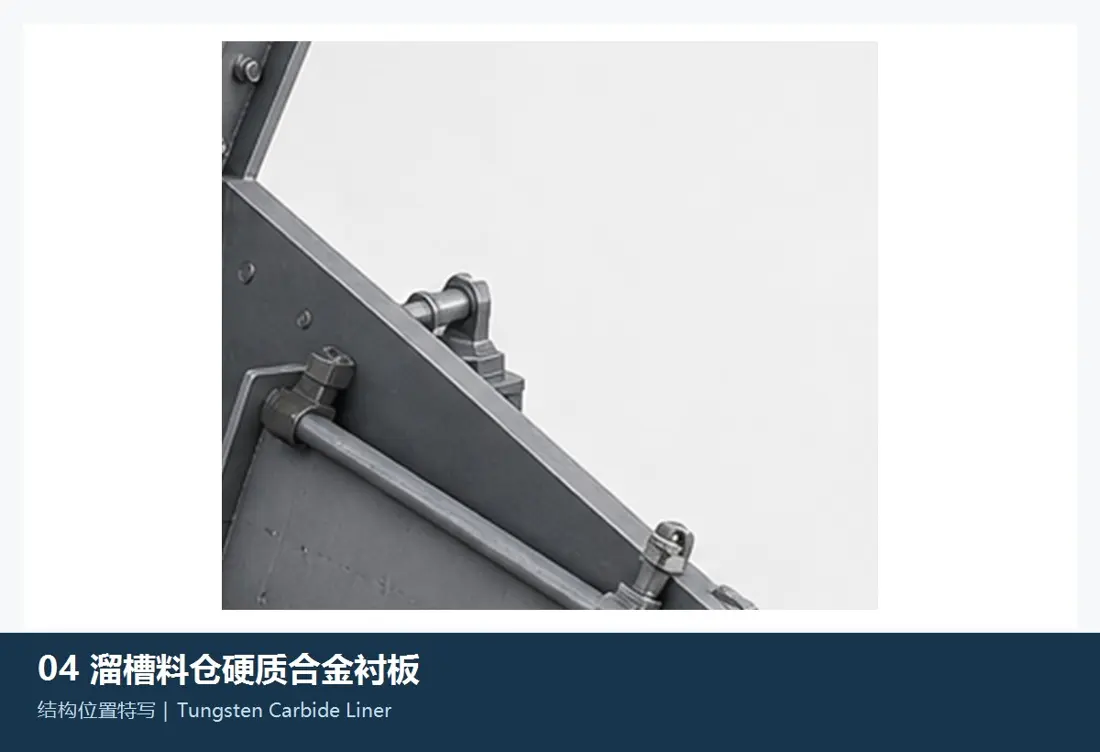

Revestimiento de carburo de tungsteno

Opciones de material: Carburo cementado YG8 / YN8
Instalación y función: Revestimiento para abrasión intensa

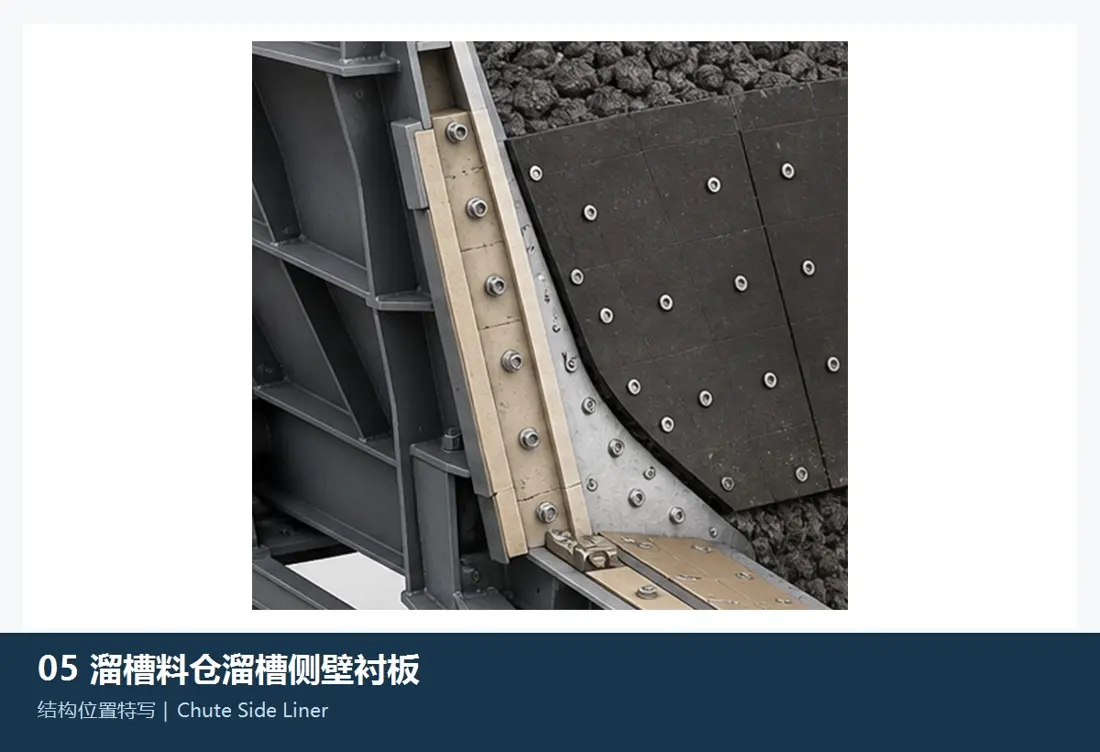

Revestimiento de paredes laterales de la canaleta

Revestimiento lateral de la canaleta

Opciones de material: Acero de alto manganeso / Hardox 400
Instalación y función: Protege las paredes laterales de la canaleta

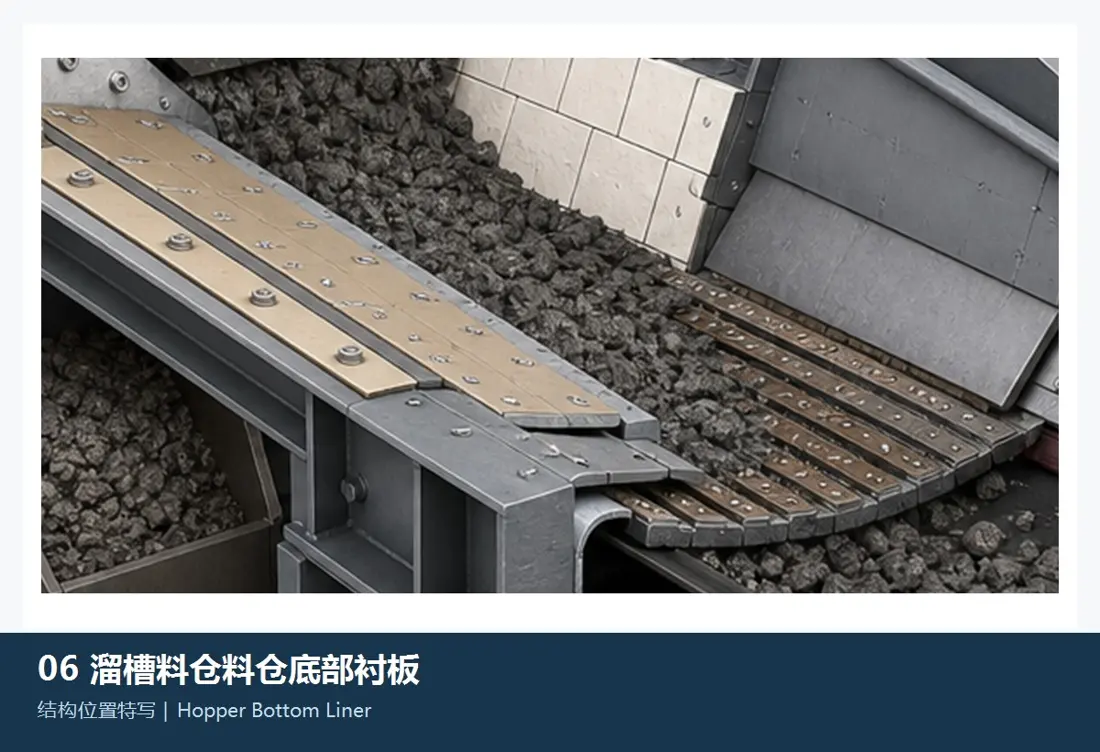

Revestimiento del fondo de la tolva

Opciones de material: Acero inoxidable / Hardox 500
Instalación y función: Protege el fondo de la tolva

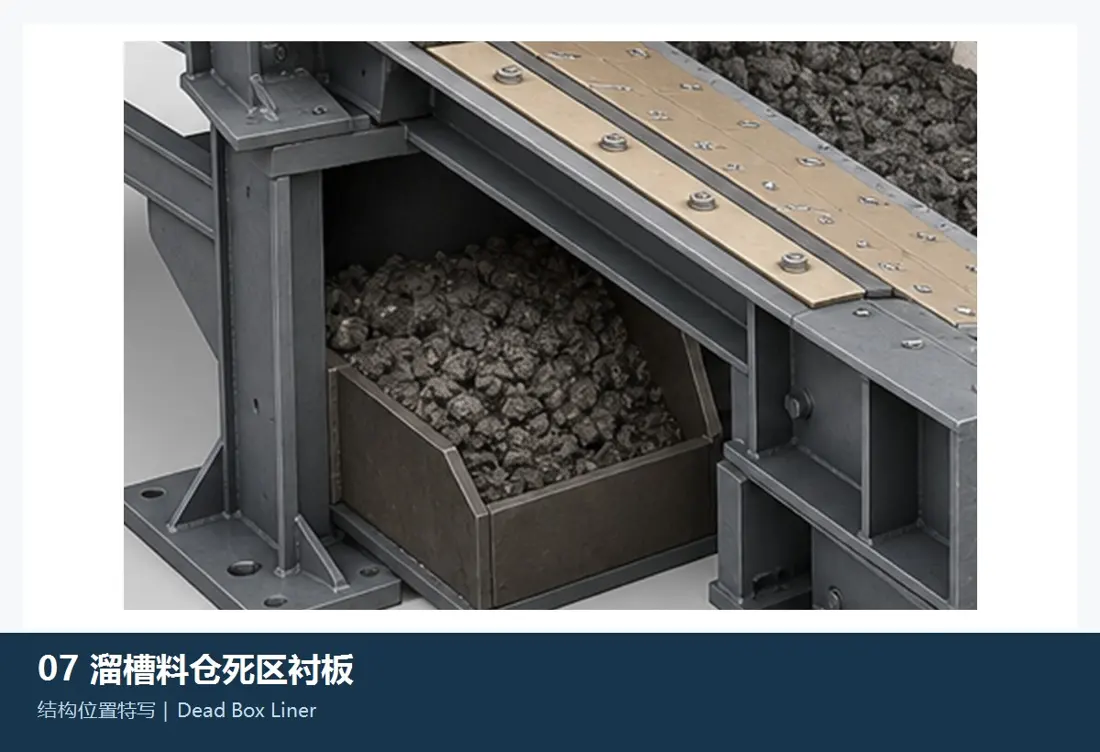

Revestimiento de zona muerta / zona de impacto

Revestimiento de caja de material retenido

Opciones de material: Acero de alto manganeso / Poliuretano
Instalación y función: Forma un lecho de material en la canaleta para amortiguar impactos

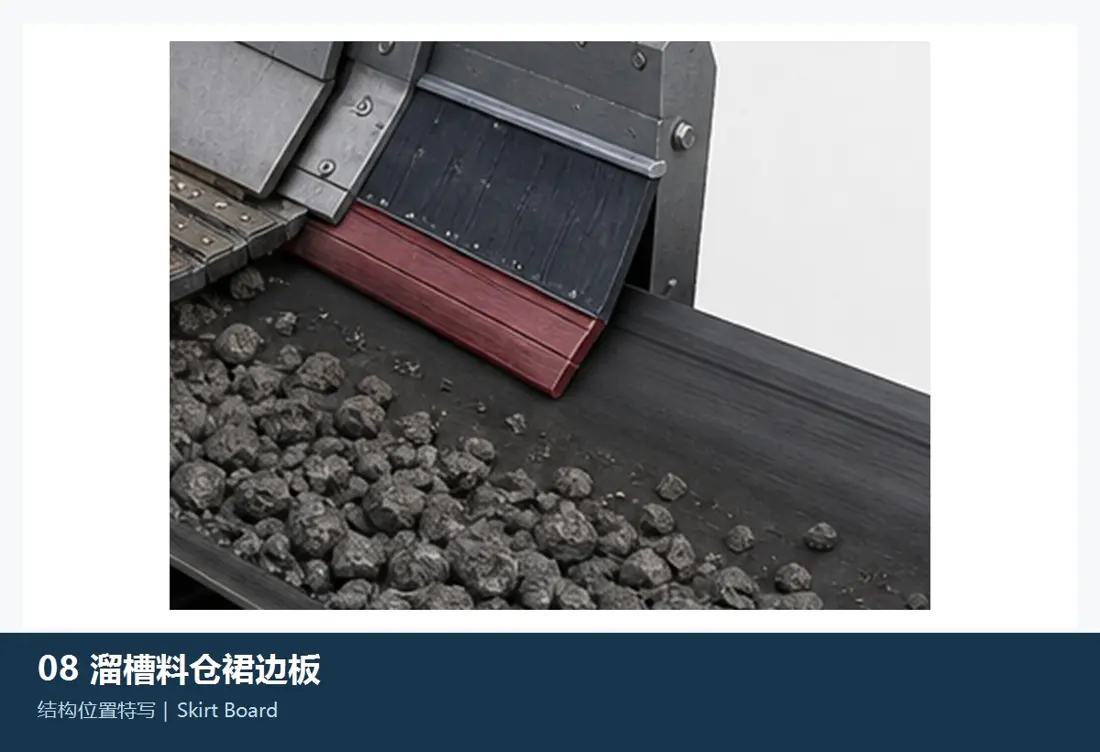

Faldón lateral

Opciones de material: Poliuretano / caucho
Instalación y función: Controla derrames en los puntos de transferencia del transportador de banda

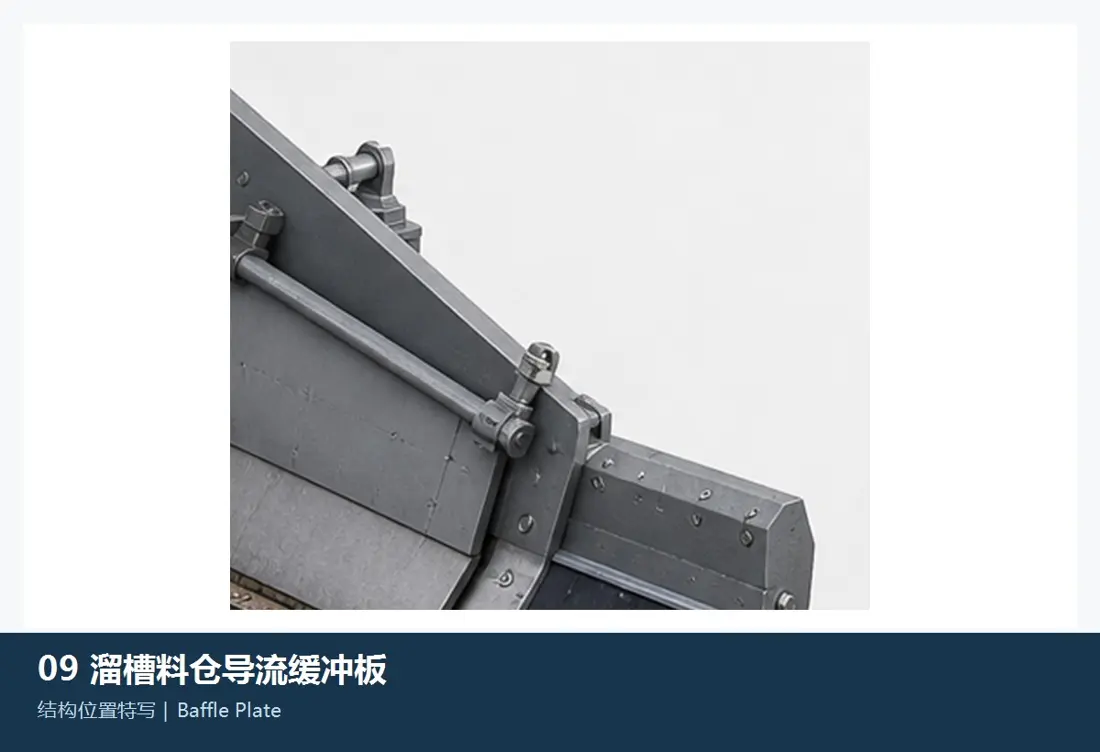

Placa deflectora / placa de impacto

Placa deflectora

Opciones de material: Acero de alto manganeso / Poliuretano
Instalación y función: Redirige el flujo de material para reducir impactos

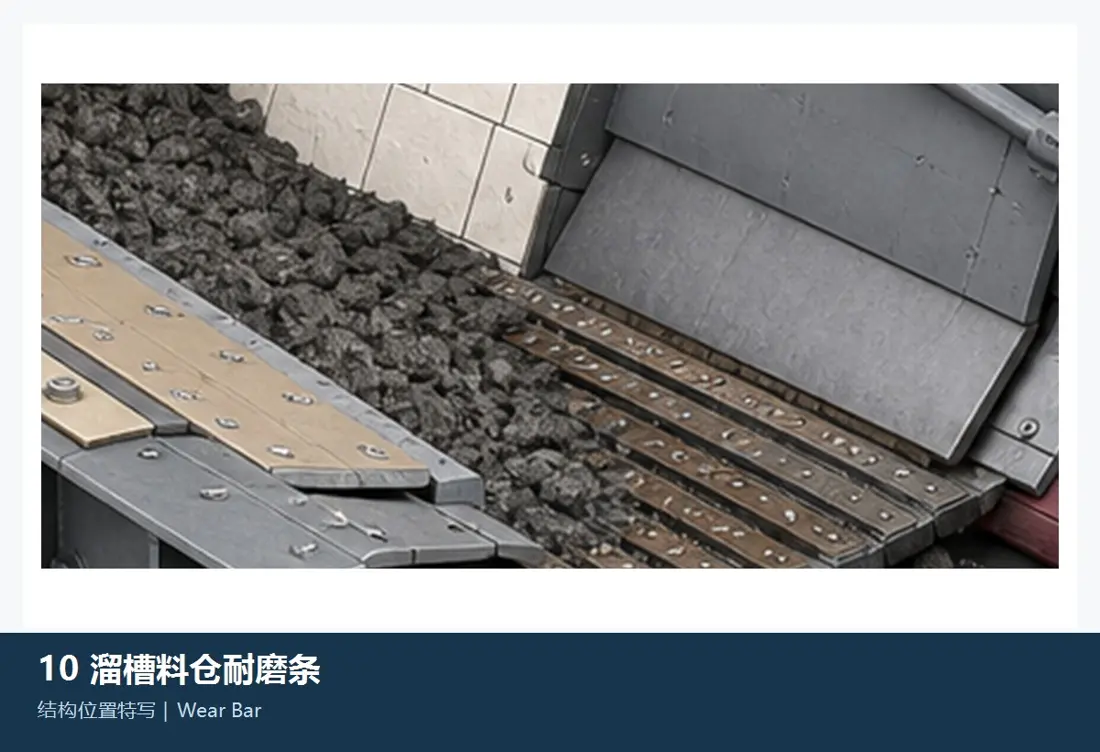

Barra de desgaste / tira de desgaste

Opciones de material: Hardox 400 / insertos cerámicos
Instalación y función: Protección en tiras para zonas estrechas de desgaste concentrado

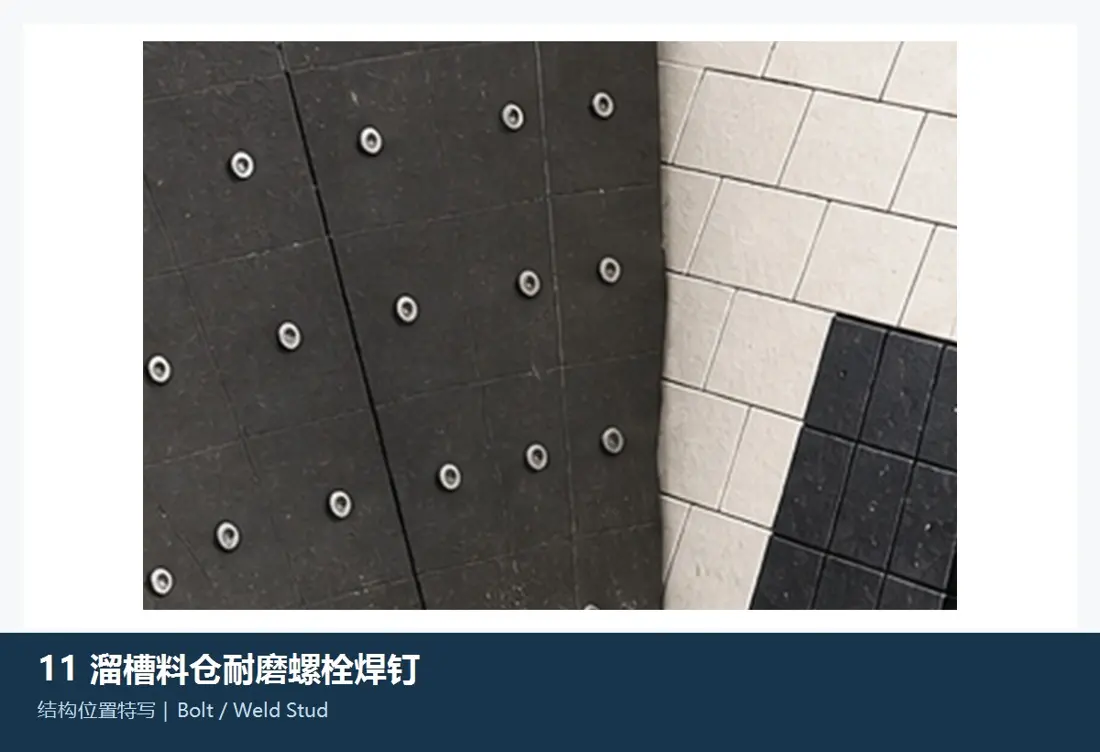

Perno resistente al desgaste / espárrago soldable

Perno / espárrago soldable

Opciones de material: Acero aleado / acero inoxidable
Instalación y función: Fija los revestimientos a la estructura de acero

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.

Información sobre materiales

Acero al manganeso Mn13Cr2 / Mn18Cr2: se endurece por impacto y es candidato para puntos de transferencia con impactos intensos.
Hardox 400/500/600: calidades candidatas de chapa resistente al desgaste. La selección debe considerar la abrasión, los impactos, el espesor y los requisitos de soldadura y conformado.
Cerámica de alúmina: revestimiento candidato para abrasión por deslizamiento. Seleccione la pureza, el espesor, el soporte y la unión según las condiciones de impacto y temperatura.
Cerámica de carburo de silicio (SiC): candidata para servicio caliente y corrosivo, según la compatibilidad térmica y química.
Poliuretano: material elástico resistente al desgaste que puede reducir el ruido en condiciones de abrasión moderada.

Aplicabilidad de la marca

Metso (Outotec), Sandvik, FLSmidth, CeramicLined, Wear Linings, Abresist (Kalenborn)

Aplicaciones industriales

Puntos de transferencia de transportadores mineros, canaletas de descarga de trituradoras, paredes de tolvas, depósitos de carbón de centrales eléctricas, silos de clínker, canaletas de cargadores de barcos y canaletas de alimentación de altos hornos
