01

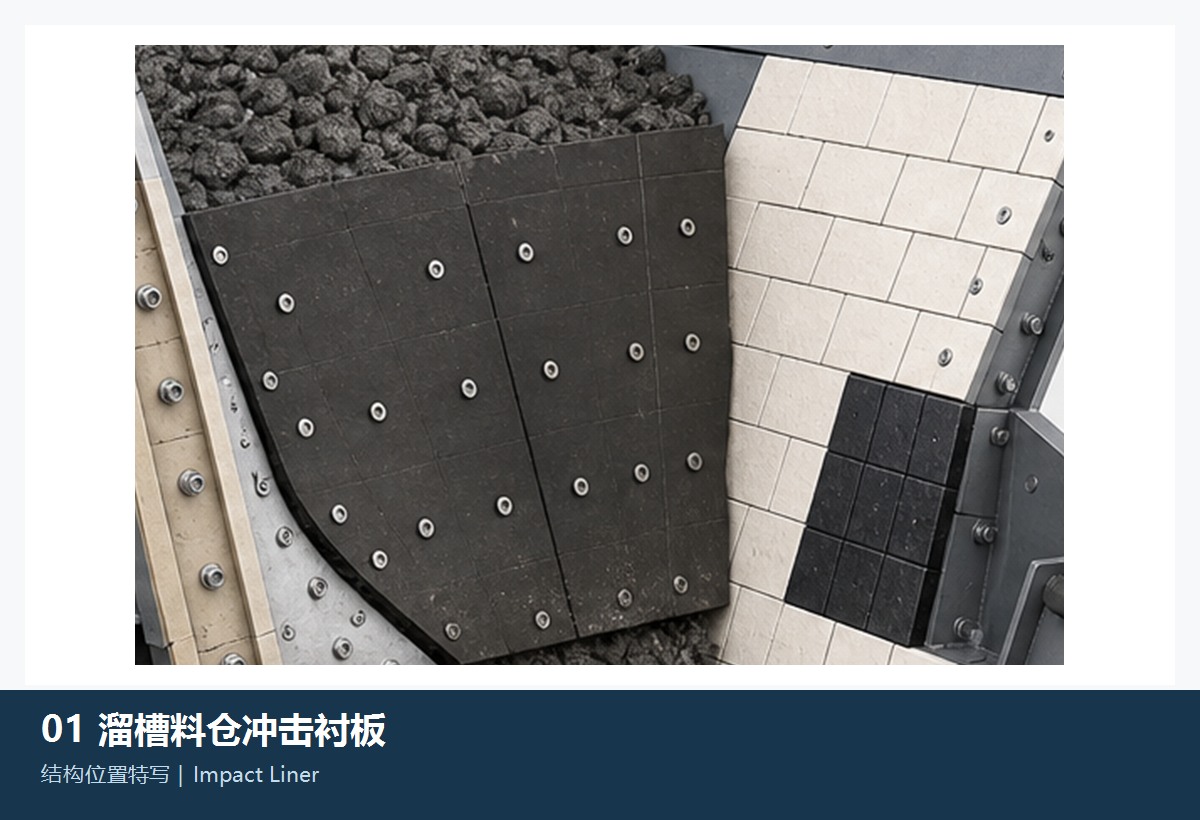

冲击衬板 / 耐磨板
Impact Liner / Wear Plate
- 候选材料
- 高锰钢 / Hardox 500
- 安装位置与作用
- 承受物料直接冲击的衬板

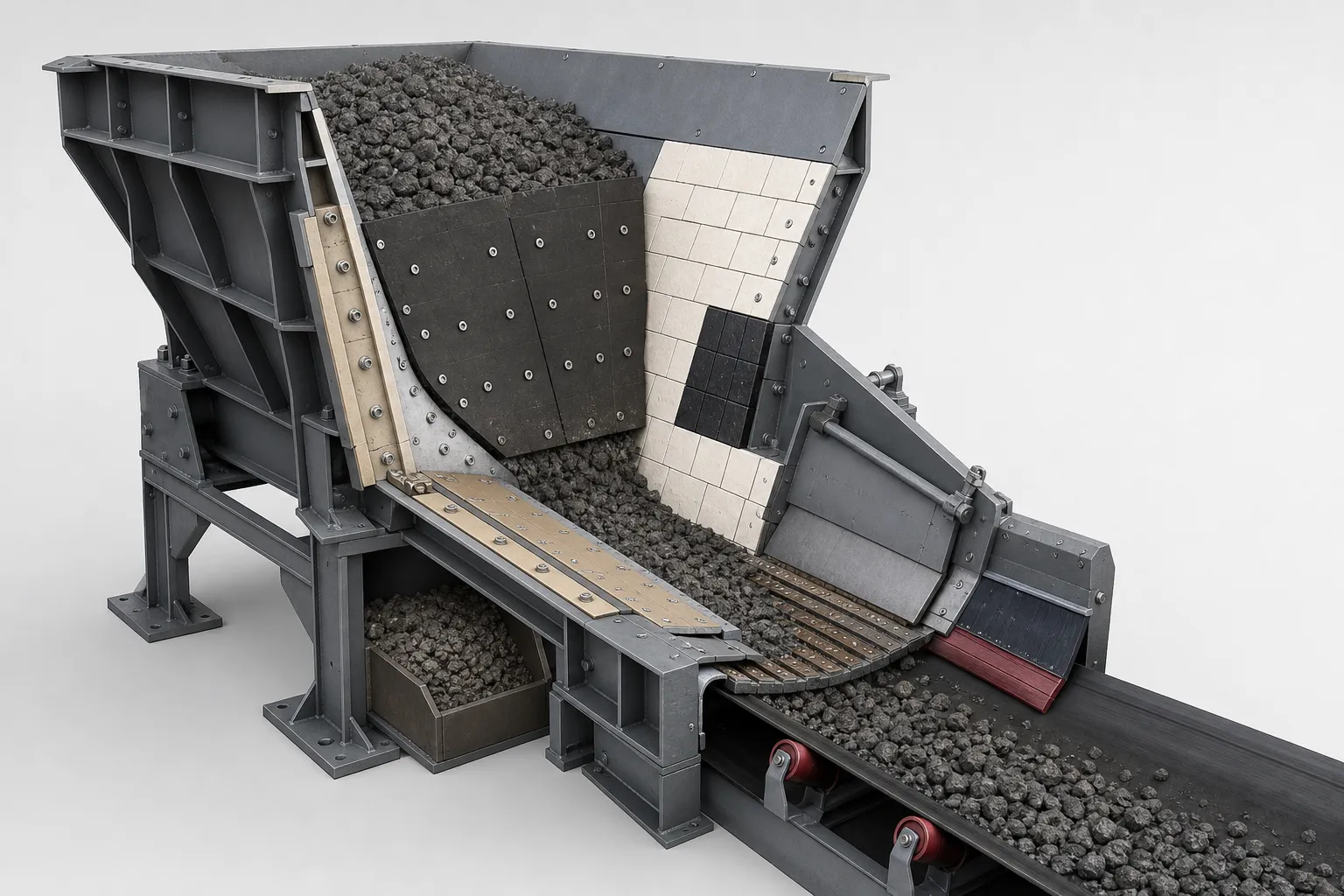

溜槽料仓衬板
溜槽（Chute）和料仓（Hopper/Bunker）是散料输送系统中的关键转载和储存设备，处于皮带输送机转载点、破碎机出料口、给料机进料口等位置。物料在重力下落和转向时对溜槽和料仓内壁产生强烈的冲击和滑动磨损，需要安装耐磨衬板保护钢结构。耐磨件集中在衬板系统。

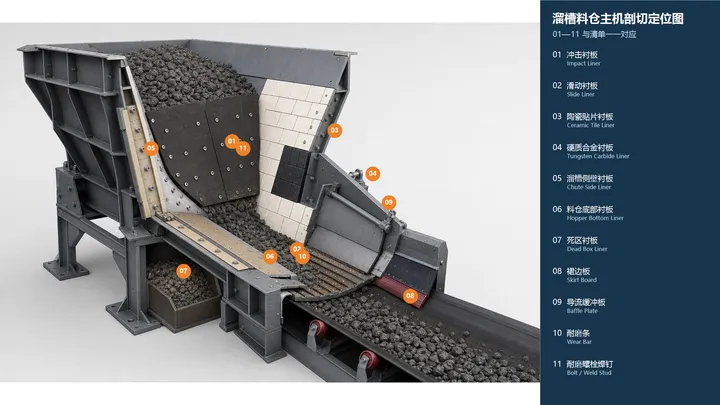

主机剖切定位图
溜槽（Chute）和料仓（Hopper/Bunker）是散料输送系统中的关键转载和储存设备，处于皮带输送机转载点、破碎机出料口、给料机进料口等位置。物料在重力下落和转向时对溜槽和料仓内壁产生强烈的冲击和滑动磨损，需要安装耐磨衬板保护钢结构。耐磨件集中在衬板系统。
设备零件清单
零件识别与技术清单
每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。
单一零件
单一零件与维护件
同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM图纸与实测尺寸复核。
材料说明
- 高锰钢 Mn13Cr2 / Mn18Cr2：冲击加工硬化，适用于冲击力大的转载点
- Hardox 400/500/600：耐磨钢板系列，布氏硬度400-600HBW，可根据磨损强度选择等级

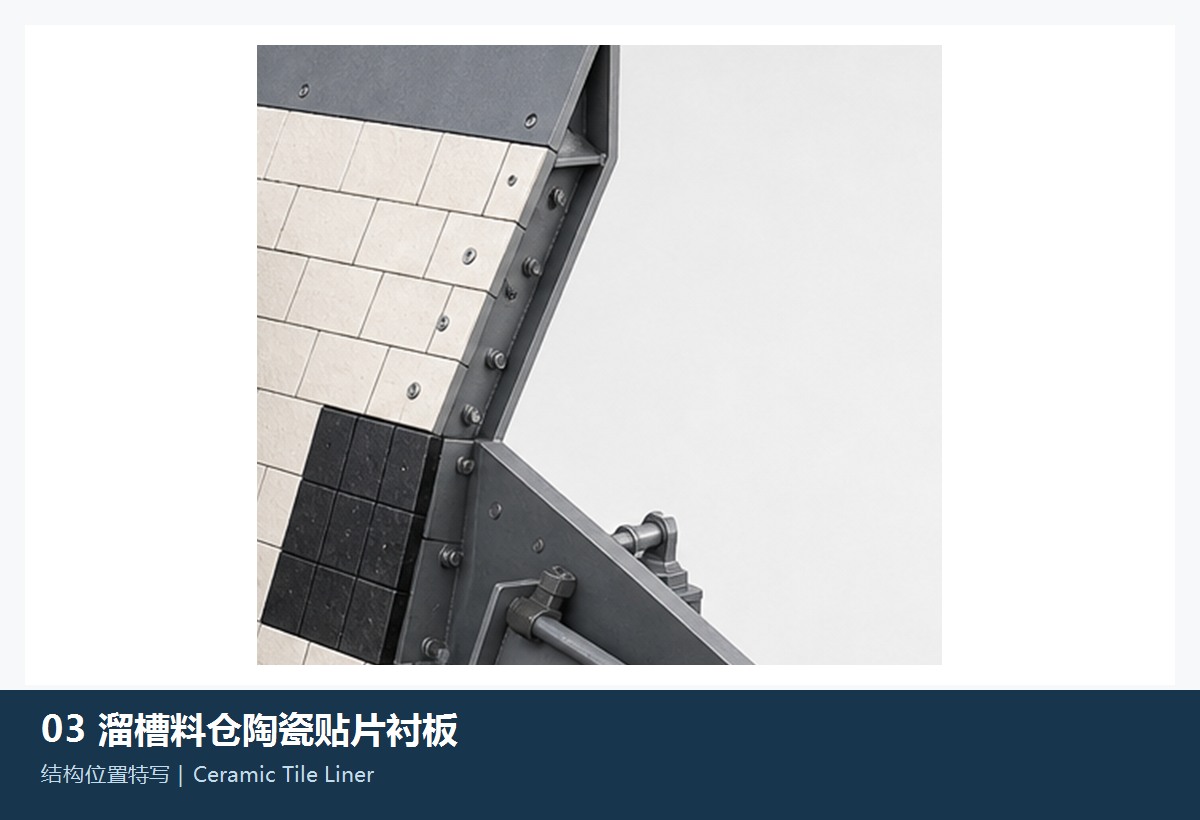

- 氧化铝陶瓷（Al₂O₃ 92-95%）：莫氏硬度9，耐磨性为钢的10倍以上，适用于滑动磨损
- 碳化硅陶瓷（SiC）：耐高温化学腐蚀，适用于高温腐蚀工况
- 聚氨酯：弹性耐磨材料，降噪效果好，适用于中等磨损工况
典型品牌兼容性
Metso (Outotec)、Sandvik、FLSmidth、CeramicLined、Wear Linings、Abresist (Kalenborn)
行业应用
矿山皮带转载点、破碎机出料口溜槽、料仓内壁、电厂煤仓、水泥熟料库、港口装船机溜槽、冶金高炉料槽
同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM图纸与实测尺寸复核。
