Molinos de bolas Metso Select™ / Premier™

Identifique la instalación por serie, diámetro, EGL, accionamiento y planos; después compare revestimientos, componentes de extremos, piezas de descarga, coronas dentadas, piñones, rodamientos principales, componentes de accionamiento y equipos de cambio de revestimientos del molino de bolas para cotizar.

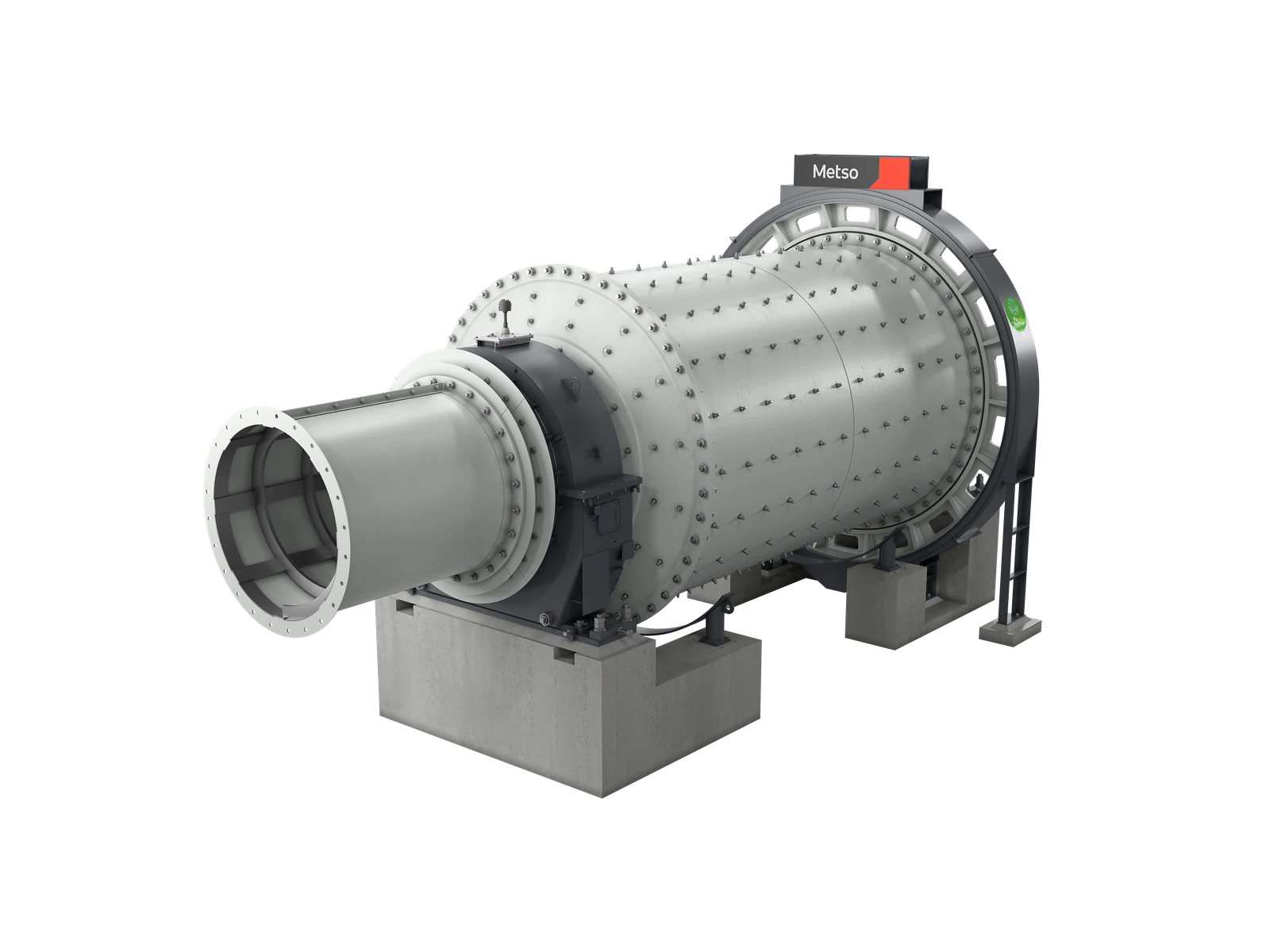

Imagen del fabricante de un molino de bolas Metso Select™ con accionamiento por engranajes que muestra la carcasa, las tapas, los muñones y el accionamiento de corona y piñón.

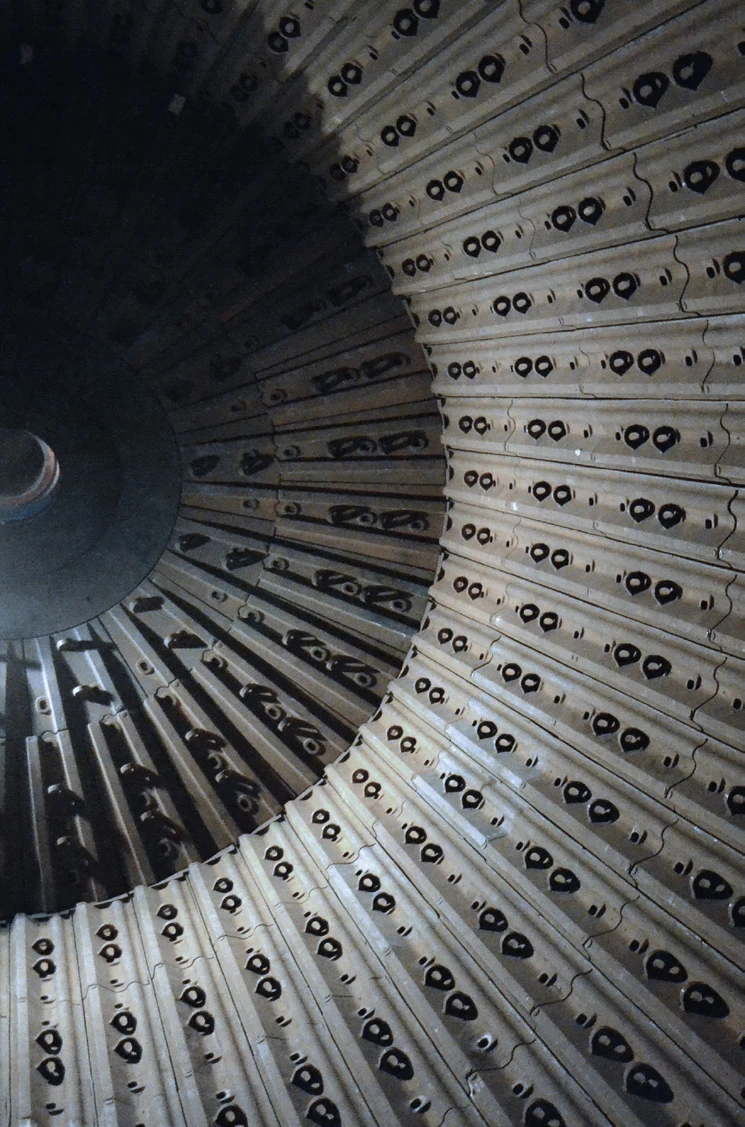

Sección del fabricante de un molino de bolas Metso Select™ que muestra revestimientos de carcasa, barras elevadoras, tapas y revestimientos del extremo de descarga.

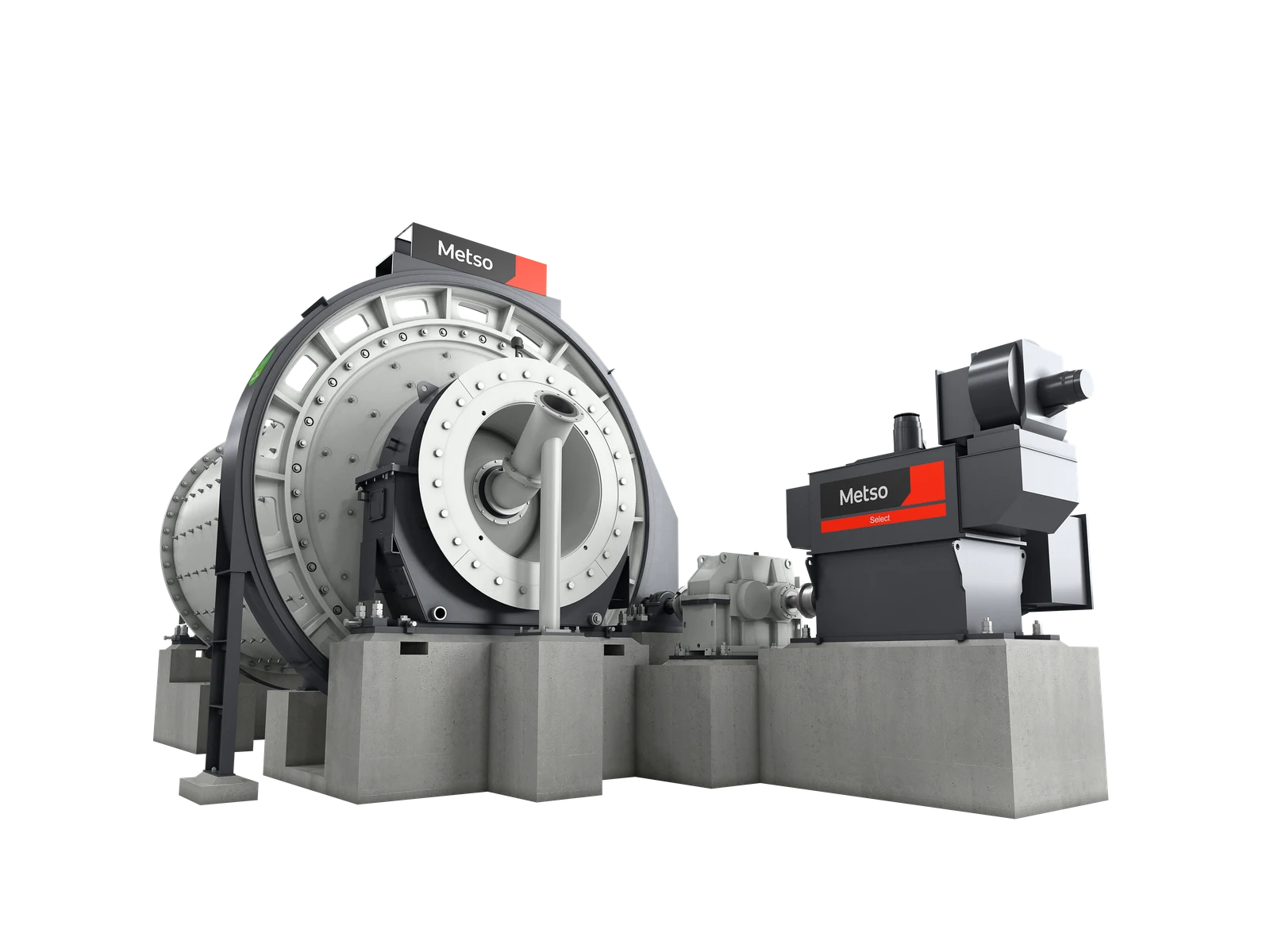

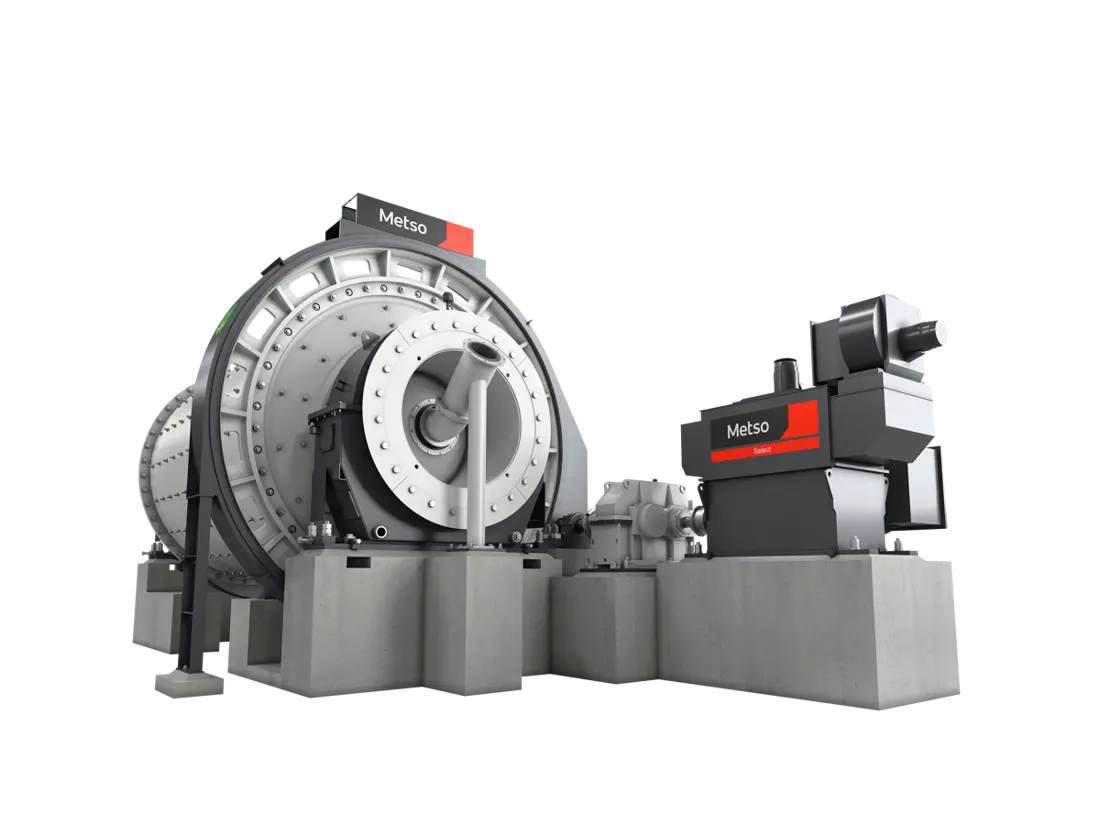

Imagen del fabricante de un molino de bolas Metso Select™ que muestra el motor principal, los engranajes reductores, el acoplamiento de baja velocidad y las interfaces del accionamiento por engranajes.

Referencia del equipo OEM

Identifique piezas de desgaste, repuestos y equipos de servicio según las dimensiones del molino y la configuración de accionamiento

Esta página apoya la identificación y el suministro de repuestos para molinos de bolas Metso; no sustituye al manual del fabricante. Select™ es una serie de molinos horizontales prediseñados, mientras que los molinos Premier™ se configuran para proyectos individuales. Antes de fabricar revestimientos, piezas de accionamiento o componentes portantes, compare el modelo completo, la placa / número de serie, el diámetro de carcasa, EGL, la disposición del accionamiento, los extremos de alimentación y descarga, la revisión del plano, las fotografías de piezas usadas y las interfaces reales.

41 modelosModelos prediseñados de molinos de bolas Select™ publicados por el fabricante

0.60–6.00 mIntervalo de diámetros Select™ publicado

0.90–12.00 mIntervalo de EGL Select™ publicado

2.2–7,800 kWIntervalo de potencia Select™ publicado

Modelos estándar y dimensiones clave

Intervalo publicado de Select™ e identificación de molinos Premier™ específicos de proyecto

Solo se enumeran las series publicadas y las dimensiones principales necesarias para identificar repuestos. La información actual de Metso Select™ abarca 41 modelos prediseñados de molinos de bolas y sus intervalos generales. Las dimensiones, potencias y detalles no asignados a modelos individuales en la información pública actual no se presentan como modelos fijos. Las configuraciones Premier™ deben compararse con los registros del proyecto.

Series de equipos	Modelos estándar / dimensiones principales	Comprobaciones principales para identificar repuestos	Estado del producto
Molinos de bolas Metso Select™	41 modelos prediseñados; diámetro 0.60–6.00 m; EGL 0.90–12.00 m; potencia 2.2–7,800 kW	Revise el modelo de la placa, el diámetro, EGL, la disposición real de accionamiento por rodillos / engranajes, los extremos de alimentación y descarga, la disposición de revestimientos y los planos OEM	Gama actual publicada
Molinos de bolas Metso Premier™ específicos de proyecto	Molinos de bolas horizontales específicos de proyecto; la página pública actual del fabricante no ofrece una tabla universal de modelos estándar para la sustitución directa de repuestos	Establezca la correspondencia mediante la hoja de datos del proyecto, la placa, el número de serie, la disposición general, el esquema del accionamiento, los planos de revestimientos y las interfaces de las piezas usadas	Soluciones actuales específicas de proyecto

Los 41 modelos y los intervalos dimensionales acotan la identificación; no constituyen una lista de intercambiabilidad de piezas. Aporte la placa completa, el diámetro, EGL, el accionamiento, los extremos de alimentación y descarga, el plano / los planos, fotografías de piezas usadas y dimensiones de interfaces. No aplique el intervalo Select™ a equipos Premier™ o modificados.

Metso

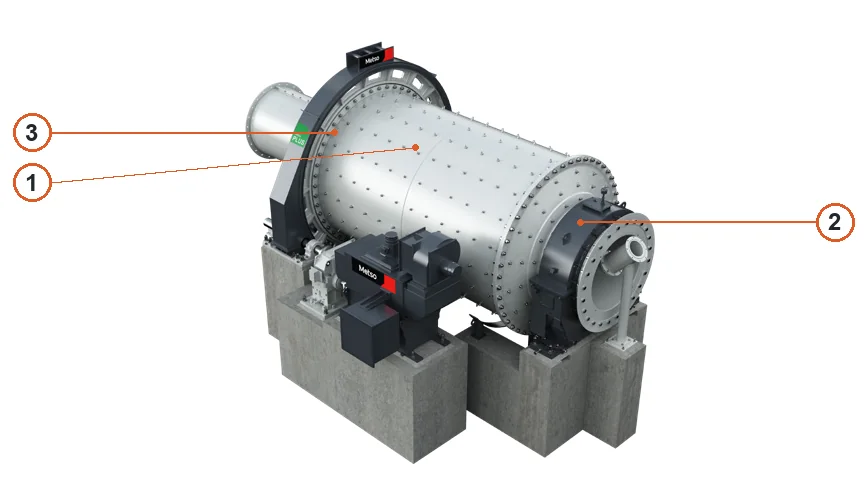

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

N.º	Componente	Ubicación	Aplica a
1	Carcasa del molino	Carcasa cilíndrica entre las tapas de los extremos	Representación del accionamiento por engranajes del molino horizontal Select
2	Tapa del molino	Tapa derecha del molino	Representación del accionamiento por engranajes del molino horizontal Select
3	Protector de engranajes	Protección circunferencial del engranaje en el extremo izquierdo	Representación del accionamiento por engranajes del molino horizontal Select

Piezas de desgaste

Sistemas de revestimiento: identifique la posición, las condiciones de operación y los requisitos de materiales

Las piezas de desgaste del molino de bolas se agrupan por carcasa, extremo de alimentación, extremo de descarga y pasos de material. Esta página sirve de punto de partida para la selección por ubicación y prestaciones. Los materiales, la geometría, la disposición de orificios, el espesor, el peso, el tratamiento térmico y la vida útil deben compararse con el mineral, los medios de molienda, la granulometría, los registros de desgaste y los planos.

Revestimientos de carcasa y barras elevadoras

Revestimientos de carcasa & barras elevadoras

Se instalan en la pared interior de la carcasa, la protegen y establecen la trayectoria de elevación y caída de los medios de molienda. Revise el diámetro de carcasa, EGL, el perfil de cada revestimiento, la altura del elevador, la disposición, el patrón de orificios, el método de fijación, la dirección del desgaste y las interfaces de piezas adyacentes.

Información sobre acero con alto contenido de manganeso.Información sobre acero aleado al cromo-molibdeno Información sobre caucho y poliuretano

Ver la página de la parte común →

Revestimientos del extremo de alimentación y protección de la tapa

Revestimientos del extremo de alimentación & protección de la tapa

Se sitúan en la tapa de alimentación, la abertura de alimentación y la zona adyacente del revestimiento de carcasa, y soportan el impacto del material que cae, los medios de molienda y la pulpa. Revise el extremo de alimentación, el diseño de la tapa, los anillos interiores y exteriores de revestimiento, el perfil de la abertura, el patrón de orificios, la fijación y la interfaz de la canaleta de alimentación.

Información sobre acero aleado al cromo-molibdeno Información sobre materiales antidesgaste de alto cromo

Ver la página de la parte común →

Parrillas de descarga y elevadores de pulpa

Parrillas de descarga & elevadores de pulpa

Para molinos de bolas con descarga por parrilla o molinos con la disposición de descarga correspondiente. Compare el tipo de descarga, la ubicación del extremo, las aberturas / pasos de flujo, el sentido de los elevadores, los anillos interiores y exteriores, el patrón de orificios, la disposición de descarga y la interfaz del muñón. No aplique esta combinación a una configuración de rebose.

Información sobre materiales antidesgaste de alto cromo Información sobre acero aleado al cromo-molibdeno

Ver la página de la parte común →

Repuestos

Componentes de accionamiento por engranajes, apoyo e interfaces de alimentación / descarga

Esta sección abarca coronas y piñones, tapas y muñones del molino, rodamientos principales / semicojinetes / alojamientos, motores principales / cajas de engranajes / acoplamientos, canaletas de alimentación y tromeles de descarga. Compare cada componente con la configuración del molino de bolas instalado y los planos; no lo deduzca de un nombre de pieza de desgaste o de un modelo genérico.

Corona dentada, piñón y accionamiento por engranajes

Corona dentada, piñón & accionamiento por engranajes

Para instalaciones con accionamiento por engranajes. Compruebe que el molino realmente utiliza esta disposición y después revise el módulo, el número de dientes, el ángulo de presión, la anchura de dentado, el sentido de hélice, la segmentación, el orificio del eje, la distancia entre centros, el tratamiento superficial de dientes, la lubricación y las conexiones.

Información sobre acero aleado

Ver la página de la parte común →

Tapas de molino, muñones y alojamientos de rodamientos principales

Tapas de molino, muñones & alojamientos de rodamientos principales

Estos grandes componentes portantes conectan las tapas, la carcasa, los pasos de alimentación / descarga y los rodamientos principales. Revise el extremo de alimentación o descarga, el cuello del eje, las bridas, el patrón de orificios, el diseño del rodamiento, el extremo fijo / flotante, los conductos de aceite, los sellos, las referencias de mecanizado y los requisitos de ensayos no destructivos.

Información sobre acero aleado Información de materiales para casquillos y cojinetes lisos

Ver la página de la parte común →

Motor principal, caja de engranajes, acoplamientos y accionamiento auxiliar

Motor, caja de engranajes, acoplamientos & accionamiento auxiliar

Compare el motor principal, la caja de engranajes, los acoplamientos de alta y baja velocidad, el freno, el accionamiento de giro lento y las interfaces de lubricación con la disposición instalada. Aporte potencia, velocidad, relación de transmisión, par, montaje, extremos de eje, tipo de acoplamiento, controles y sentido de rotación.

Información sobre acero aleado

Ver la página de la parte común →

Canaleta de alimentación, tromel de descarga y conexiones críticas

Canaleta de alimentación, trómel & interfaces críticas

La información actual de Metso Select™ enumera opciones de canaleta / conducto de alimentación y tromel de descarga. Para cotizar, compruebe si están instalados y después revise las bridas de interfaz, los sellos, los revestimientos, los soportes, los medios de cribado, las holguras de mantenimiento y las conexiones con equipos adyacentes.

Información sobre el material compuesto resistente al desgaste Información de juntas y plásticos de ingeniería

Ver el catálogo de repuestos comunes →

Preguntas frecuentes

¿Qué información se necesita para cotizar revestimientos o repuestos de un molino de bolas Metso?

Aporte la serie Select o Premier, la placa completa / número de serie, el diámetro, EGL, el tipo de accionamiento, los extremos de alimentación y descarga, planos, fotografías de piezas usadas, dimensiones de interfaces, material y condiciones reales de operación.

¿Bastan el diámetro, EGL o el nombre de la serie Select™ para fabricar revestimientos, engranajes o componentes de rodamientos?

No. Solo acotan la identificación. Los revestimientos requieren revisar la posición, la disposición, el patrón de orificios y la fijación. Las piezas de accionamiento y portantes también requieren revisar el accionamiento, la geometría de dientes, los extremos de eje, el diseño del rodamiento, la revisión del plano y las interfaces físicas.

¿Es adecuada la máquina de cambio de revestimientos de molinos tubulares para todos los molinos de bolas Metso?

No. Metso la indica para molinos SAG y de bolas de menor tamaño. La adecuación sigue dependiendo de las aberturas y dimensiones del molino, los revestimientos, los medios de elevación, la plataforma, la distribución del sitio y las condiciones de seguridad.
