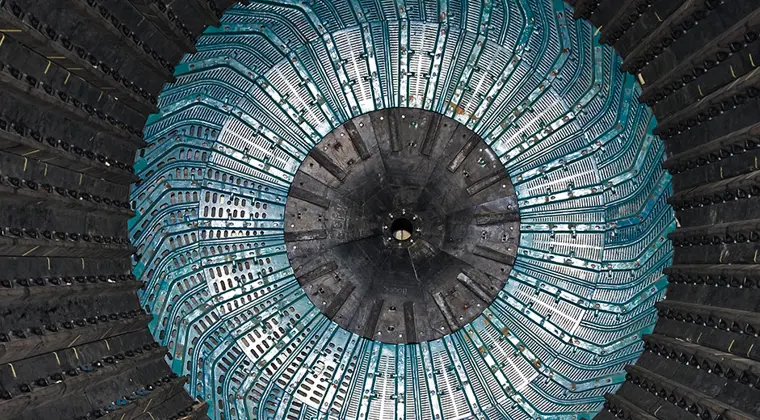

筒体衬板与提升条系统
Shell Liners & Lifter Bars
安装在筒体内壁，用于保护筒体并形成研磨介质的提升与抛落轨迹。核对筒体直径、EGL、单块轮廓、提升高度、排布、孔系、紧固方式、磨损方向和相邻件接口。
材料核对：候选材料按冲击、磨粒磨损、介质、温度和衬板结构筛选；金属、橡胶或复合衬板不能仅按名称替换。
进入统一零部件页 →
OEM 单一设备页
以磨机尺寸和驱动结构定位耐磨件、备件与工装
本页仅用于 Metso 球磨机的备件识别与供货对接，不替代原厂设备说明书。Select™ 为预工程水平磨机系列，Premier™ 为按项目配置的水平磨机方案。无论是衬板还是传动、承载件，制造前都必须核对完整型号、铭牌 / 序列号、筒体直径、EGL、驱动方式、进排料端、OEM 图号、图纸版本、旧件照片和实际接口。
41 个Select™ 球磨机原厂公开预工程型号
0.60–6.00 mSelect™ 原厂公开直径范围
0.90–12.00 mSelect™ 原厂公开 EGL 范围
2.2–7,800 kWSelect™ 原厂公开功率范围
标准型号与核心尺寸
Select™ 公开型号范围与 Premier™ 项目型识别
只放备件识别所需的公开系列和核心尺寸。Metso 当前 Select™ 资料公布 41 个预工程球磨机型号及其总范围；没有将未在当前公开资料中逐台对应的尺寸、功率或零件号写成固定型号。Premier™ 为项目型方案，需按项目档案确认。
| 设备系列 | 标准型号 / 核心尺寸 | 备件识别重点 | 时间属性 |
|---|---|---|---|
| Metso Select™ Ball Mills | 41 个预工程型号；直径 0.60–6.00 m；EGL 0.90–12.00 m；功率 2.2–7,800 kW | 核对铭牌型号、直径、EGL、托辊 / 齿轮等实际驱动、进排料端、衬板布局和 OEM 图纸 | 当前公开产品范围 |
| Metso Premier™ Ball Mill 项目方案 | 项目型水平球磨机；原厂当前公开页未提供可用于备件直接替换的统一标准型号表 | 以项目数据表、铭牌、序列号、总图、传动布置、衬板图和旧件接口建立对应关系 | 当前项目型方案 |
41 个型号与尺寸范围用于缩小识别范围，不构成零件互换清单。请同时提交完整铭牌、直径、EGL、驱动、进排料端、图号 / 图纸、旧件照片和接口尺寸；Premier™ 或改造设备不得以 Select™ 范围替代。
耐磨件区

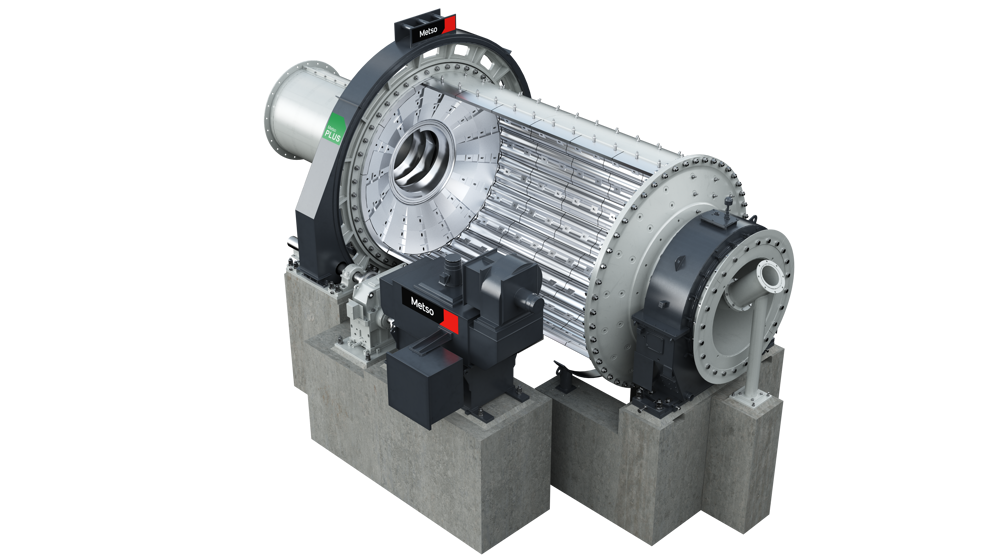

耐磨件 / 衬板系统：按安装位置、工况与材料进入统一页面
球磨机耐磨件按筒体、进料端、排料端和物料流道分区。页面仅提供位置与性能筛选路径；材料、几何、孔系、厚度、重量、热处理和寿命必须按矿石、介质、粒度、磨损记录和图纸确认。
02
进料端衬板与端部防护件
Feed-End Liners & Head Protection
位于进料端端盖、进料口与相邻筒体衬板区域，承受落料、研磨介质和矿浆冲击。核对进料端别、端盖结构、衬板内外环、进料口轮廓、孔系、固定方式与进料溜槽接口。
材料核对：端部件的候选材料需同时考虑冲击、滑动磨损、腐蚀、铸造 / 焊接结构和现场装拆条件。
进入统一零部件页 →03
排料端格子板与出浆提升器
Discharge Grates & Pulp Lifters
适用于格子排料或具有对应排料结构的球磨机。核对是否为格子型排料、端别、开孔 / 流道、提升器方向、内外环、孔系、排料方式和与中空轴接口；溢流型配置不应套用该组合。
材料核对：格子和流道件按矿浆流量、钢球截留、堵塞、磨蚀和局部冲击风险筛选材料与制造路线。
进入统一零部件页 →备件区
齿轮传动、承载与进排料接口的普通传动备件
该区覆盖齿圈 / 小齿轮、磨机端盖与中空轴、主轴承 / 轴瓦 / 轴承座、主电机 / 减速 / 联轴器以及进料溜槽和排料 trommel 等常见结构。它们都必须按实际球磨机配置和图纸确认，不能从耐磨件名称或通用型号推断。
01

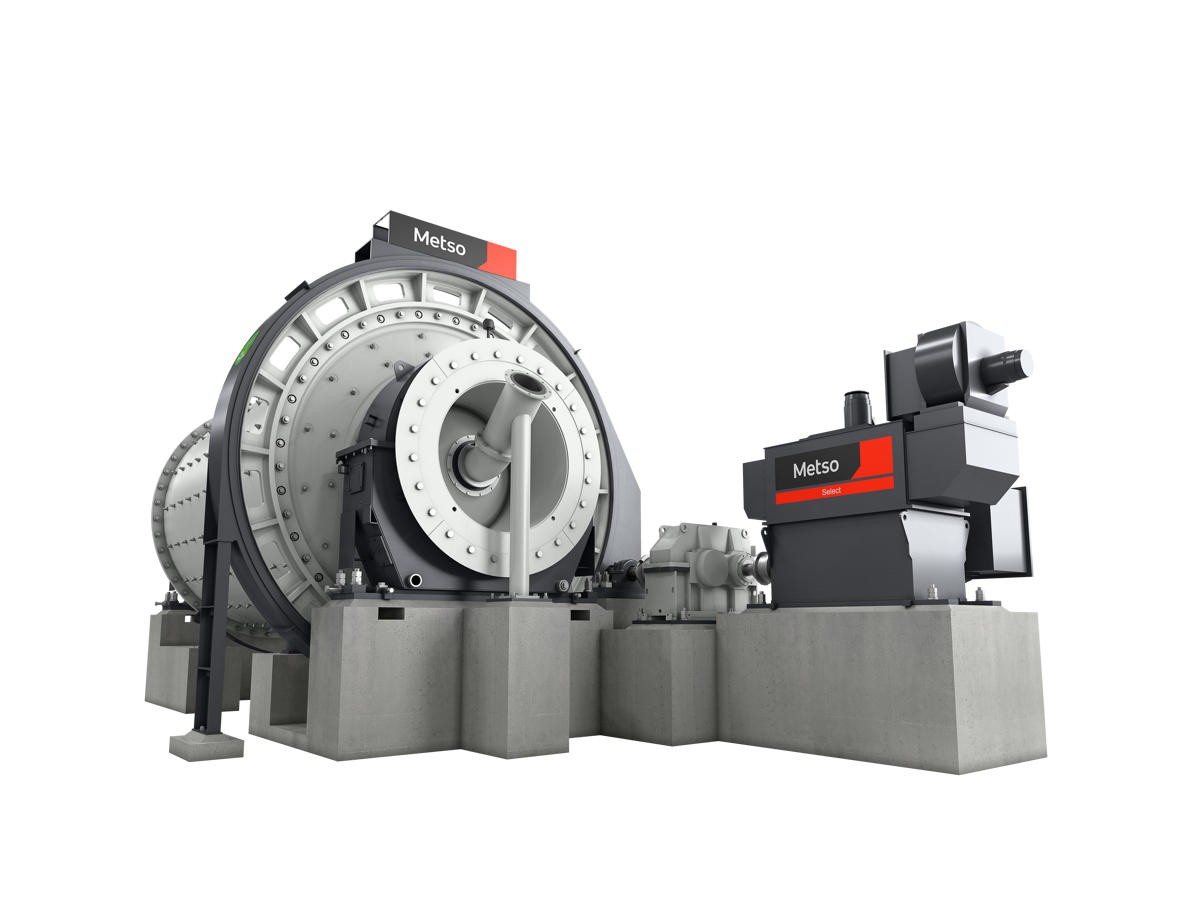

齿圈、小齿轮与传动齿轮组
Girth Gear, Pinion & Gear Drive
适用于齿轮驱动配置。核对齿轮驱动是否为装机实际方案、模数、齿数、压力角、齿宽、旋向、分瓣、轴孔、中心距、齿面处理、润滑和联接结构。
材料核对：齿轮和小齿轮按载荷、疲劳、润滑、精度、齿面热处理和检测要求确认。
进入统一零部件页 →02
磨机端盖、中空轴与主轴承座
Mill Heads, Trunnions & Main Bearing Housings
大型承载件连接端盖、筒体、进排料通道和主轴承。核对进 / 排料端、轴颈、法兰、孔系、轴承结构、固定端 / 浮动端、油路、密封、加工基准和无损检测要求。
材料核对：中空轴、轴承座和滑动支承材料需要结合载荷、润滑、温度、配合、公差、热处理和检验要求确认。
进入统一零部件页 →03
主电机、减速机、联轴器与辅助传动
Motor, Gearbox, Couplings & Auxiliary Drive
按实际装机的驱动方案确认主电机、减速机、高低速联轴器、制动、慢传和润滑接口。需要提供功率、转速、速比、扭矩、安装方式、轴端、联轴器形式、控制和旋向资料。
材料核对：传动轴、齿轮、联轴器和连接件按扭矩、疲劳、精度、热处理、润滑和检测要求确认。
进入统一零部件页 →04

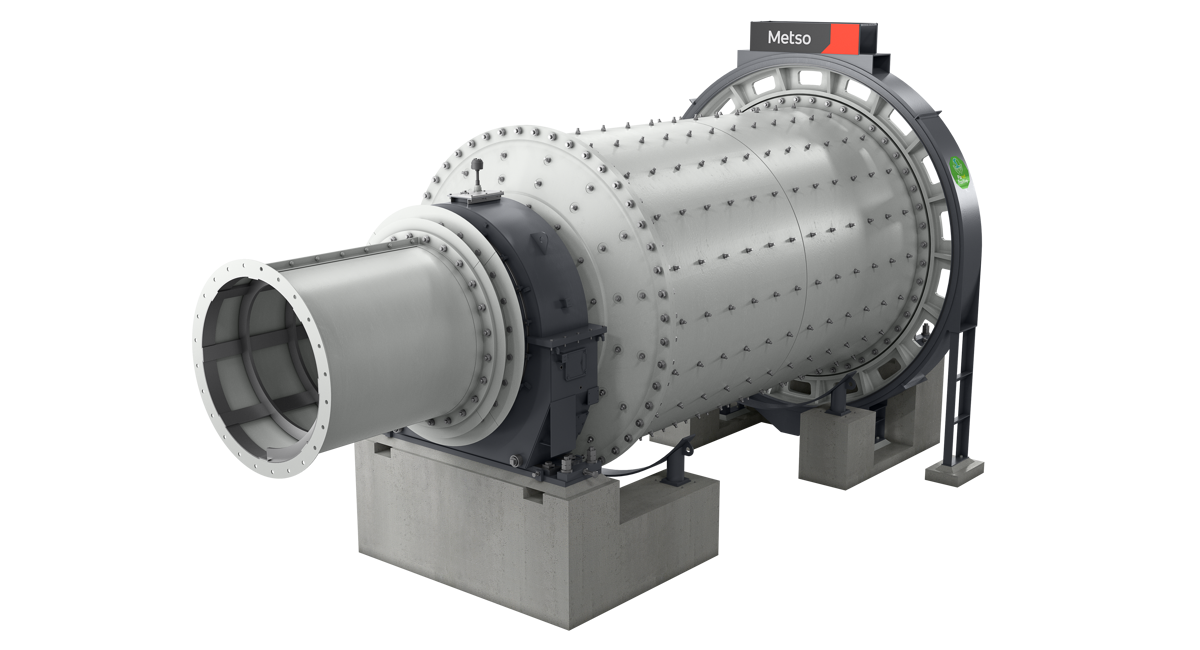

进料溜槽、排料 trommel 与关键连接件
Feed Chute, Trommel & Critical Interfaces
Metso Select™ 当前资料列出进料溜槽 / spout 与排料 trommel 等选项。询价时需核对溜槽 / trommel 是否为实际装机、接口法兰、密封、内衬、支承、筛网、检修空间和相邻设备关系。
材料核对：流道内衬、连接件和密封件根据物料、磨损、腐蚀、振动、温度和安装空间分别确认。
进入统一备件目录 →专用工装区
有原厂球磨机适用依据的换衬工装
只展示 Metso 当前官网明确说明可用于较小型 SAG 和球磨机的 Tube Mill Reline Machine。其它换衬设备、螺栓工装和运输设备只有在获得具体球磨机尺寸、开口、衬板、吊装与现场布局资料后才建立适用关系。
01

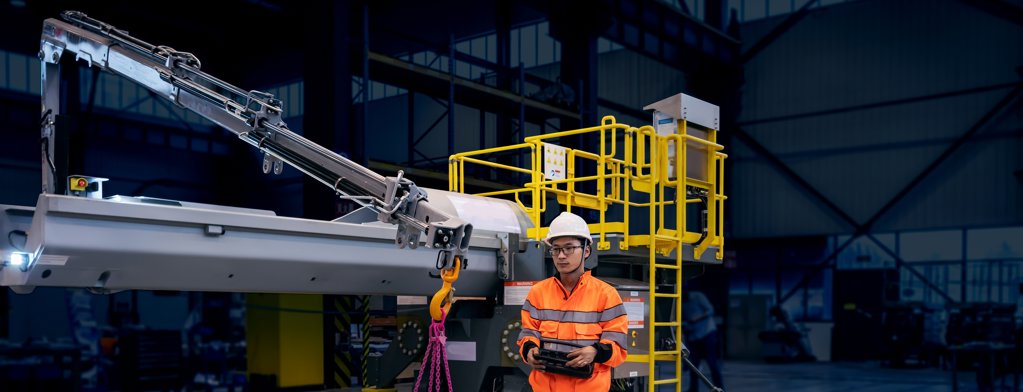

Tube Mill Reline Machine（小型 SAG / 球磨机）
Tube Mill Reline Machine
Metso 当前产品页明确说明：Tube MRM 是用于较小型 SAG 和球磨机的紧凑换衬解决方案。它以固定三轴液压起重结构协助衬板搬运和定位；是否适用于某台球磨机仍须按开口、尺寸、衬板、吊装、甲板和现场安全条件确认。
材料核对：工装不是耐磨件材料选型对象；配套衬板、吊点、螺栓、载荷、结构和安全条件须独立进行技术核对。
提交球磨机工装适用资料 →图号与备件号
Metso 球磨机图号、第三方编号与旧件对应
当前公开资料只支持系列与尺寸范围识别，未将缺乏图纸证据的衬板号、齿轮号、轴承号或工装号写成订货号。已知 OEM 图号、第三方编号或旧件资料可在型号、位置与图纸版本核对后建立对应关系。
提交 Metso OEM 图号、总图或衬板图核对 Select / Premier、直径、EGL、进排料端、衬板位置、图纸版本和实际接口提交第三方编号或旧件照片对应筒体衬板、端部件、格子 / 提升器、齿圈、小齿轮、中空轴、轴承、传动或连接件提交物料与磨损记录结合矿石、介质、粒度、冲击、磨蚀、腐蚀、温度和失效方式筛选材料与制造路线
使用规则：只有在完整型号、直径、EGL、驱动、进 / 排料端、安装位置、图号 / 图纸版本和实物接口一致后，才建立零件号适用关系。Select™ 41 个型号范围、Premier™ 项目名称或相近外形不能替代 OEM 图纸。
公开依据
Metso 当前公开产品、手册与工装资料
型号总数、尺寸范围、球磨机结构、衬板、常见备件与工装依据 Metso 当前公开页面和 2025 手册整理。未公开的单台零件图、材料牌号、专用件号和适配关系不在本页推断。
询价 Metso 球磨机衬板或备件需要哪些资料？
请提供 Select 或 Premier 系列、完整铭牌 / 序列号、直径、EGL、驱动方式、进排料端、图号或图纸、旧件照片、接口尺寸、材料和实际工况。
只知道直径、EGL 或 Select™ 系列能否直接制造衬板、齿轮或轴承件？
不能。它们只能缩小识别范围。衬板需确认位置、排布、孔系和固定方式；传动和承载件还需确认驱动、齿形、轴端、轴承结构、图纸版本与实物接口。
Tube Mill Reline Machine 是否适用于所有 Metso 球磨机？
不是。Metso 公开资料明确其用于较小型 SAG 和球磨机；具体适用性仍取决于磨机开口、尺寸、衬板、吊装、甲板、现场布局与安全条件。
