齿圈或小齿轮能否按单件独立复制？

不能默认独立复制。应同时确认配对齿轮、模数、齿数、压力角、螺旋角、变位、中心距、齿宽、精度、材料热处理、齿面状态、轴承、润滑和对中。

齿轮询价需要提供哪些资料？

需要OEM与完整型号、总成和零件号、配对齿轮数据、齿形参数、轴孔或轴颈接口、材料与热处理、精度和检测要求、载荷转速、润滑、接触斑点及失效记录。

Gears, pinions & gearboxes

齿轮、齿圈与小齿轮

从单一齿轮回到完整传动副

大型磨机和回转窑使用齿圈—小齿轮开式传动，圆锥和旋回破使用锥齿轮副，辊式设备可能使用封闭齿轮箱。任何齿轮都必须与配对齿轮、轴承、润滑、联轴器、基础和对中一起确认。

开式传动磨机、回转窑齿圈与小齿轮

锥齿轮副旋回和圆锥破碎机大齿轮与小齿轮

封闭传动辊式破碎机、搅拌磨与减速齿轮箱

确认依据齿形、材料、配对、载荷、对中、润滑和接触

大型水平磨机齿圈由小齿轮驱动；图示为 SAG 磨机齿轮副，球磨机采用同类开式传动时仍须按各自装机图纸核对

系统边界

齿轮参数匹配只是第一步

新齿轮的齿形必须与配对件兼容，但现场寿命还受轴承游隙、轴系挠度、基础沉降、热膨胀、联轴器、润滑喷射和防护罩影响。旧件接触斑点、齿面损伤和振动记录是反查根因的重要资料。

大齿圈同时属于大型环形件，但本页按传动功能核对齿形和配对关系；链轮另见链条与链轮。

齿形身份直齿、斜齿、锥齿、模数、齿数、压力角与变位

配对身份齿圈 / 大齿轮、小齿轮、中心距、齿宽和旋向

安装身份分瓣接口、轴孔、键、过盈、轴承、联轴器和基础

供货身份OEM、完整型号、总成号、零件号、材料和精度

开式齿轮传动

齿圈、小齿轮、轴承与润滑必须成副核对

大直径齿圈的分瓣接口、径向跳动和齿面接触决定载荷分布。

SAG / 球磨机大齿圈

把小齿轮扭矩传给筒体；核对模数、齿数、压力角、旋向、分瓣、孔系、跳动、材料和配对小齿轮。

SAG / 球磨机传动小齿轮

接受驱动端扭矩并与齿圈啮合；核对齿形、轴颈、联轴器接口、轴承位置、材料热处理和啮合调整。

回转窑大齿圈

驱动窑筒体低速旋转；核对筒体接口、热态中心、分瓣、齿圈跳动、轴向位置、齿形和润滑。

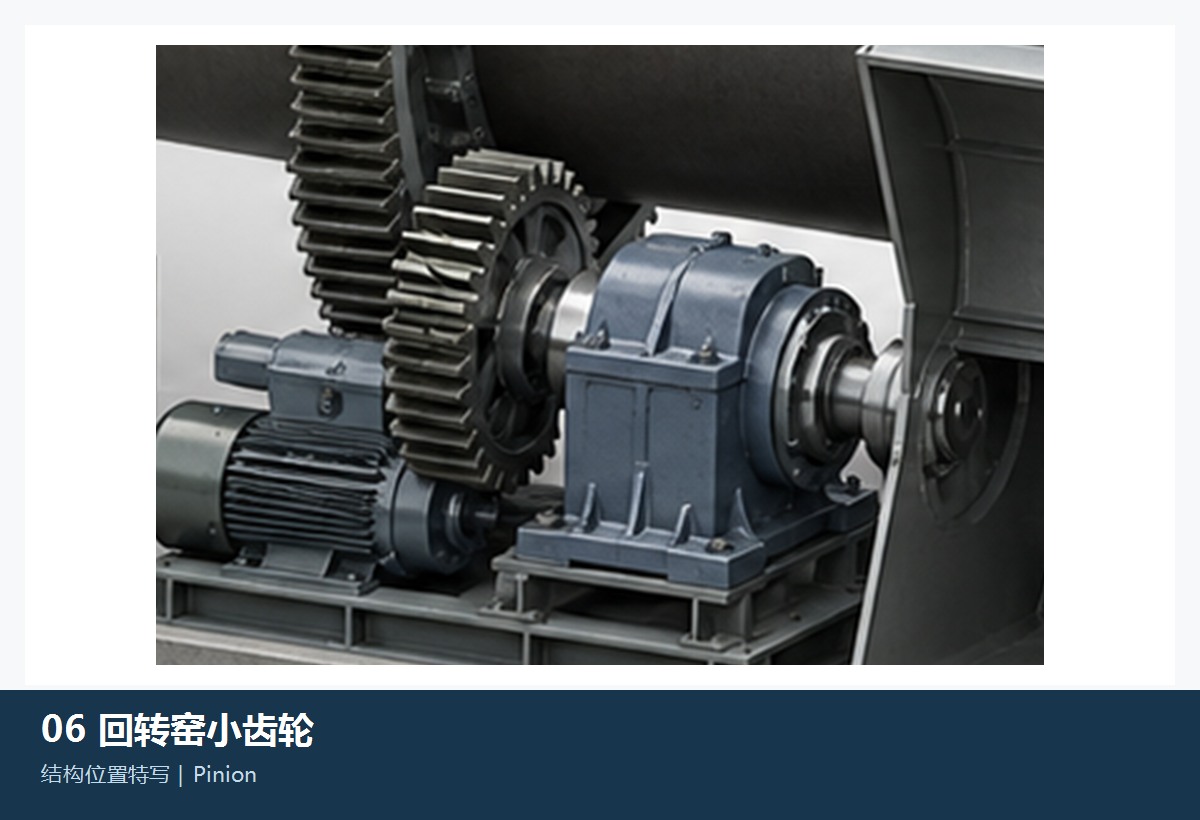

回转窑小齿轮

与窑体大齿圈形成开式齿轮副；核对轴、轴承座、联轴器、冷态与热态对中、润滑及齿面接触。

破碎机锥齿轮副

齿轮副同时决定偏心总成的驱动位置

大齿轮、小齿轮、传动轴衬套、止推支承和偏心总成必须按同一机型版本核对。

圆锥破大齿轮 / 锥齿圈

与小齿轮啮合并驱动偏心总成；核对设备系列、齿形、安装高度、止推面、孔系和配对小齿轮。

圆锥破传动小齿轮

把传动轴扭矩传给大齿轮；核对轴齿一体或装配结构、齿形、轴颈、衬套、端隙和旋转方向。

旋回破大齿轮

驱动偏心总成使主轴摆动；核对机型、齿形、偏心总成版本、止推系统、固定和润滑路径。

旋回破小齿轮

与大齿轮形成传动副；核对齿形、轴齿结构、轴承、密封、轴向定位、齿侧间隙和接触斑点。

齿轮箱与其他齿轮传动

封闭传动仍需回到整机扭矩和接口

齿轮箱编号、速比、输入输出轴和安装形式通常比单个齿轮尺寸更优先。

齿辊破同步齿轮箱

把驱动力分配给齿辊并保持转速关系；核对设备型号、速比、扭矩、轴端、安装法兰、润滑和冷却。

甘蔗压榨机小齿轮

在低速重载压榨传动中分配扭矩；核对辊组位置、齿数、中心距、轴孔、键、润滑和潮湿腐蚀环境。

螺旋分级机齿轮 / 链轮

驱动螺旋轴低速旋转；核对传动形式、齿数或链节、轴孔、键、中心距、泥浆污染和防护。

塔磨 / 搅拌磨齿轮箱

驱动立式搅拌轴；核对装机型号、功率、速比、输出轴、推力 / 径向载荷、润滑、冷却和安装接口。

材料、热处理与制造路线

齿轮材料必须与尺寸、载荷、齿面和配对件协调

不把某一个合金钢牌号公开为所有齿轮的通用答案。

调质合金钢用于多类大截面小齿轮、轴齿轮或中等齿面硬度齿轮；关注淬透性、芯部韧性、齿面强化和尺寸稳定。查看传动合金钢。

渗碳合金钢用于需要硬齿面和韧性芯部的特定齿轮；必须控制渗层、硬度梯度、磨齿余量、变形和最终齿面精度。

铸钢齿圈适用于特定大型分瓣齿圈设计；关注铸造完整性、热处理、齿坯变形、分瓣接口、无损检测和齿形加工。

球墨铸铁齿圈可用于原设计允许的特定大型齿圈；基体、球化、性能、尺寸和配对小齿轮必须按图纸确认，不能替代铸钢通用使用。

焊接与装配式结构大型齿圈或轮体可能采用制造钢结构与齿缘组合；焊接、消除应力、加工基准和接口刚度需要全过程控制。

润滑与齿面保护开式齿轮喷射润滑、封闭箱体油润滑、黏度、供给、过滤、污染和防护罩属于传动系统参数。

失效诊断

齿面损伤要从载荷、对中和润滑反查

仅复制旧齿形而不处理基础、轴承或润滑，可能重复发生偏载和早期失效。

现象	优先核对	关联风险
齿面单侧接触或偏磨	轴承、轴线、基础、齿圈跳动、热态位置、分瓣接口和中心距	局部过载、点蚀、剥落和断齿
点蚀或剥落	接触应力、材料热处理、粗糙度、润滑膜、污染和表面缺陷	振动、噪声和齿面快速恶化
齿根裂纹或断齿	弯曲载荷、冲击、齿根圆角、加工痕、材料缺陷和过载记录	传动失效和相邻部件损坏
擦伤或胶合	润滑剂、供给、速度、温升、滑动率、齿面粗糙度和异物	齿面拉伤、温升和啮合恶化
齿圈接口错台	分瓣接触面、定位、螺栓预紧、筒体法兰、安装顺序和测量	冲击载荷、噪声与齿面局部损伤
轴颈或键连接损伤	扭矩、过盈、键配合、圆角、轴承、联轴器和安装方法	松动、裂纹、偏心和齿轮位置变化

询价与质量控制

齿轮传动供货资料

优先提交成对齿轮资料、安装测量和失效记录。

设备与总成

OEM、完整型号、序列号、传动位置、总成号、零件号和旋转方向。

齿形参数

模数、齿数、压力角、螺旋角 / 旋向、变位、齿宽、中心距和精度。

轴与安装接口

轴孔、轴颈、键 / 花键、过盈、分瓣、法兰孔系、轴承和联轴器。

载荷与运行

功率、扭矩、转速、启停、冲击、热状态、振动和预期寿命。

材料与制造

材料、化学成分、热处理、齿面 / 芯部要求、铸锻焊路线和修复限制。

检测与接触

齿形齿向、跳动、无损、硬度、接触斑点、侧隙、试装和材料文件。

技术参考：Metso 将齿轮与小齿轮列入磨机核心备件，并公开说明大型传动可采用铸造球墨铸铁、铸钢或焊接钢等不同制造路线；其磨机检修资料要求同时检查小齿轮、齿圈、轴承、润滑系统和对中。 Metso Grinding Mill Parts · Metso Mill Component Replacement

双圈链接

设备、OEM 型号、齿轮单品与材料闭环

通用设备页说明传动功能，OEM 页确认机型和图号，单品页维护材料、接口与失效。

SAG 半自磨机齿圈、小齿轮、轴承、联轴器和润滑。球磨机从通用设备结构进入齿轮副和相邻传动件。Metso Select / Premier 球磨机按品牌系列、尺寸、驱动方式和装机图号核对。旋回与圆锥破碎机锥齿轮副、偏心总成和传动轴支承。大型环形件齿圈的分段、结构和制造接口。OEM 品牌与机型按完整型号、总成号和零件号核对专用齿轮。

获取齿轮、齿圈与小齿轮报价

提交设备型号、配对齿轮、齿形参数、总成 / 零件号、材料、运行和失效资料，进入技术核对。
