01
筒体衬板
Shell Liner / Shell Plate
- 候选材料族
- Cr-Mo 合金钢 / 高铬白口铁 / 橡胶或 Poly-Met 复合（公开层；非本机牌号）
- 安装位置与作用
- 筒体内壁可更换工作面；与提升条组成轮廓，保护筒体
球磨机通过筒体内钢球（Grinding Balls）的抛落和滚动，对矿石进行冲击和研磨，实现物料的细磨。耐磨件集中在筒体衬板系统和进出料系统，是磨矿作业中消耗量最大的部件。
设备零件清单
零件识别与技术清单

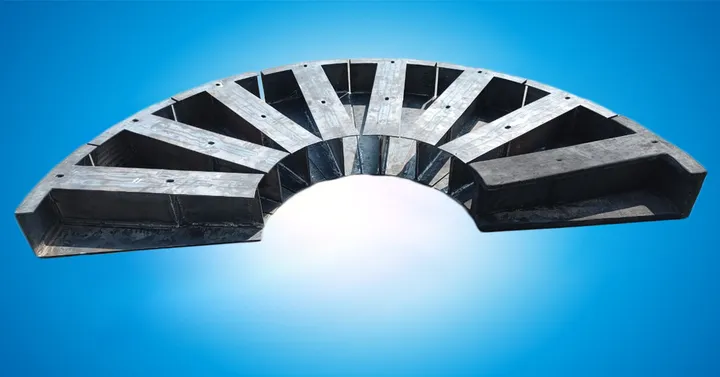

筒衬、提升条、端衬、格子板（限格子型）、矿浆提升器、筒耳内衬、钢球介质及齿轮传动件（限齿轮机）为主干。
单一零件
单一零件与维护件
同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM图纸与实测尺寸复核。
材料说明
- 高锰钢（ZGMn13）：标准衬板材料，冲击硬化特性
- 铬钼合金钢（Cr-Mo Steel）：高硬度、高耐磨性，适用于细磨
- 橡胶复合衬板（Rubber Composite）：降噪、耐腐蚀、安装便捷
- 高铬铸铁球（Cr10-28%）：高耐磨研磨介质
- 锻造钢球：高韧性，抗冲击
典型品牌兼容性
Metso Outotec、FLSmidth、 thyssenkrupp、中信重工（CITIC HIC）、北方重工
行业应用
金矿选矿、铜矿选矿、铁矿选矿、水泥熟料粉磨、电厂脱硫石灰石粉磨、工业矿物细磨
同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM图纸与实测尺寸复核。
衬板系统材料族（2026-10-31 · Metso 公开层）
- 筒衬 / 提升条 / 端衬：Cr-Mo 钢、高铬白口铁、橡胶或 Poly-Met 复合等材料族；复合件橡胶缓冲与金属耐磨插入体分工。
- 格子板 / 矿浆提升器：仅格子排料型；overflow ≠ grate，不得混装件。
- 齿圈/小齿轮：限齿轮传动；GMD 机型不自动列齿圈。
- 项目线（伊万/冯环）：衬板工业试验方案、钢球介质仅结构/功能/材料族叙述；PI/合同/发货仅归档。
- 硬禁：本机牌号、硬度、橡胶配方、固定更换周期不上参数表。
项目线可映射提示（2026-11-01 · 伊万/冯环）
- 可写：半自磨/球磨衬板工业试验方案的存在性与对比目的；钢球作为磨矿介质的材料族；冷却室仅功能结构边界。
- 不可写：形式发票/供货合同/发货明细/报价单/背调/管制稀土 → 仅业务归档，禁止入参数表。
- 无 slug 不假建：压滤机、磁选机等无站页者不建页。
工程选型要点
球磨机耐磨件：从设备资料到制造要求
筒体、进料端、排料端以及格子板/隔仓板等接口具有项目属性。图纸或实测零件记录是开展更换件询价的基础。
球磨机衬板询价需要什么资料？
请提供在用磨机型号、序列号、衬板位置、尺寸和固定方式、材料要求、处理物料和工况。
为什么必须明确衬板位置？
筒体、端部、进料端、排料端和隔仓板/格子板承受的结构和载荷不同；安装位置决定所需图纸和材料评审。
旧图纸是否可以直接用于制造？
旧图纸可作为起始资料，但制造前应将图纸版本和实际接口与在用零件进行比对。
识别与询价
球磨机：识别与询价前核对
球磨机衬板按筒体、进料端、排料端与物料通道分区。询价注明干湿工艺、溢流或格子排料、磨机尺寸、转速、球荷、介质尺寸、矿浆和固定结构。格子板及排料部件只在对应结构适用；材料、背衬和紧固逐项确认。
识别与订货常见问题
球磨机衬板都带格子板吗？
不是。先区分溢流与格子排料及具体设计。
