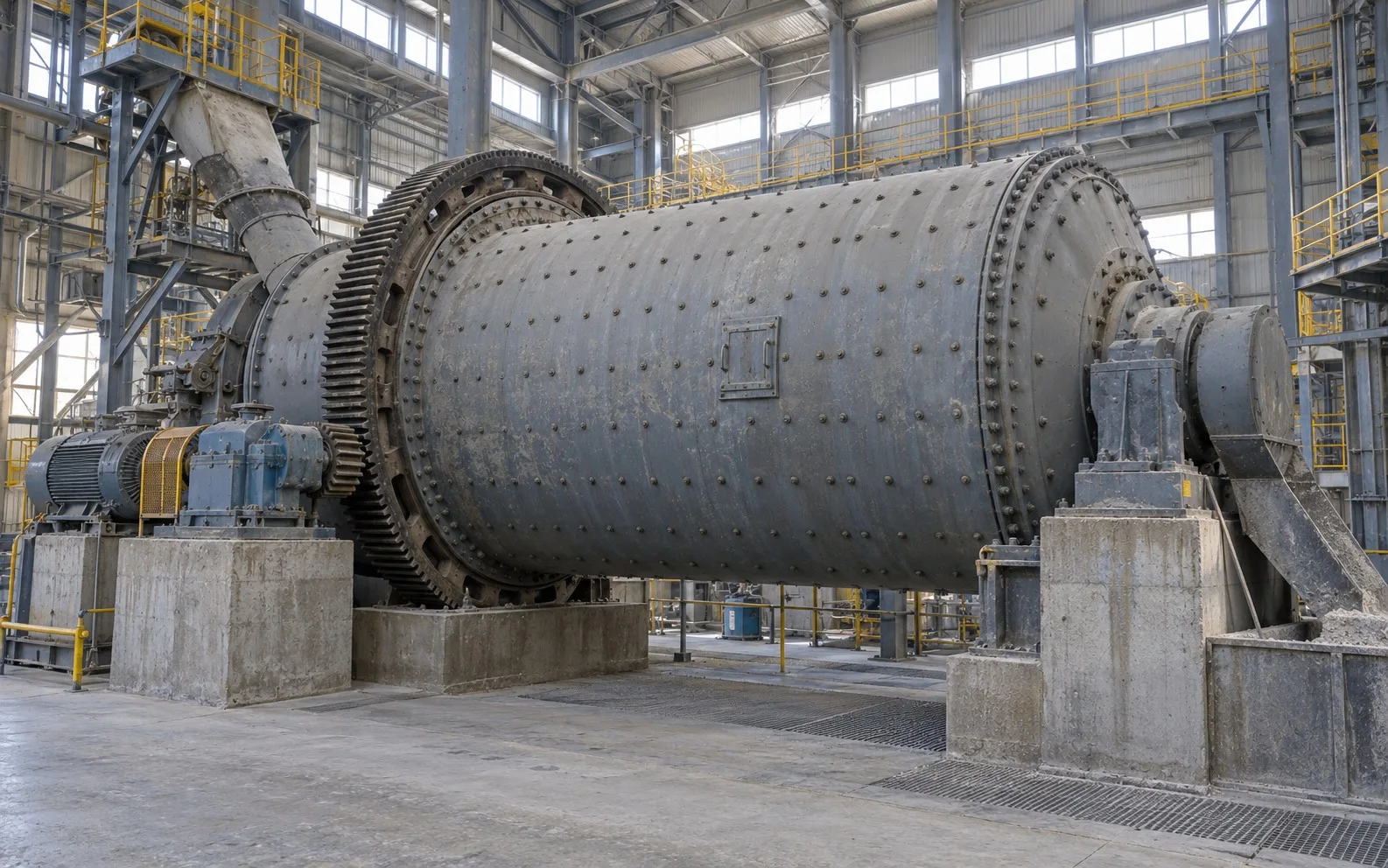

Molinos de bolas

Para circuitos semiautógenos, consulte SAG revestimientos de molino, componentes de extremo de alimentación y descarga.

Equipo clave para molienda fina y remolienda. El consumo de revestimientos y cuerpos de molienda influye mucho en los costos de operación; los revestimientos compuestos de caucho ofrecen ventajas en zonas adecuadas de bajo impacto.

Los molinos de bolas muelen finamente el mineral mediante el impacto y la acción de rodadura de bolas de molienda dentro de una carcasa giratoria. Las piezas de desgaste se concentran en el revestimiento de la carcasa y en los sistemas de alimentación y descarga y representan una demanda sustancial de consumibles en las operaciones de molienda.

Piezas del equipo

Identificación de piezas y detalles técnicos

Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.

Partes individuales

Piezas individuales y de mantenimiento

Revestimientos de carcasa

revestimiento de la carcasa / placa de la carcasa

Opciones de material: Acero al manganeso/acero de aleación de cromo-molibdeno/compuesto de caucho
Instalación y función: Protege el interior de la carcasa y levanta las bolas de molienda.

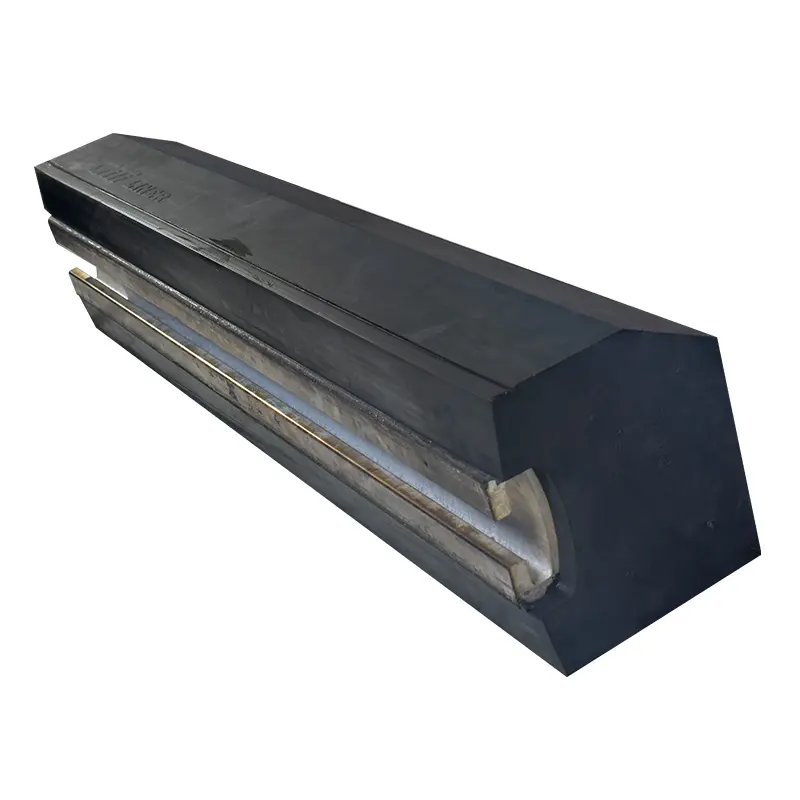

Barra elevadora / placa elevadora

barra elevadora / placa elevadora

Opciones de material: Acero al manganeso/acero de aleación de cromo-molibdeno/caucho
Instalación y función: Eleva las bolas de molienda a la altura de liberación requerida.

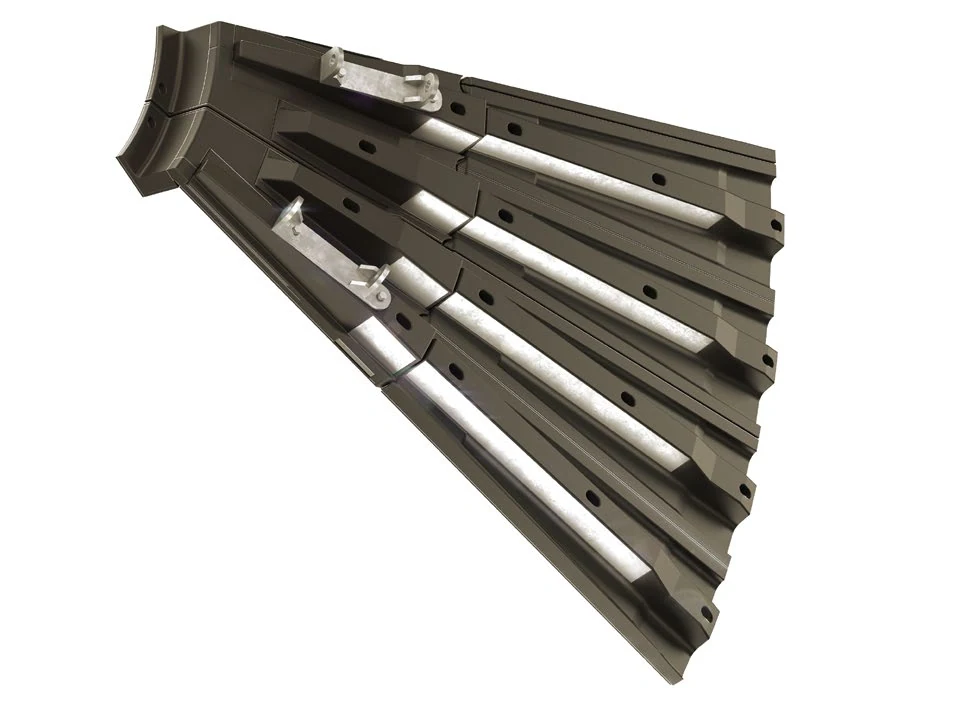

Revestimiento de extremo

Revestimiento de extremo / revestimiento del cabezal

Opciones de material: Acero al manganeso/acero de aleación de cromo-molibdeno
Instalación y función: Protege el interior del cabezal del molino.

Revestimiento del extremo de alimentación

Revestimiento del extremo de alimentación / revestimiento de entrada

Opciones de material: Acero al manganeso/hierro fundido con alto contenido de cromo
Instalación y función: Protege el extremo de alimentación

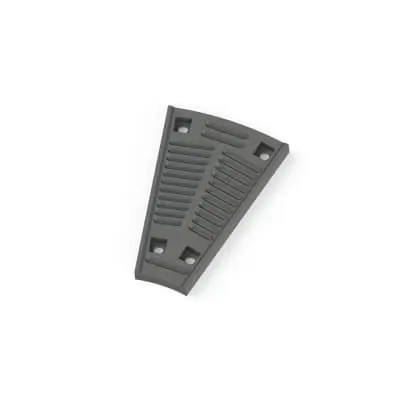

Parrilla de descarga

Parrilla de descarga / placa de parrilla

Opciones de material: Acero al manganeso/acero aleado
Instalación y función: Controla el tamaño de las partículas de descarga.

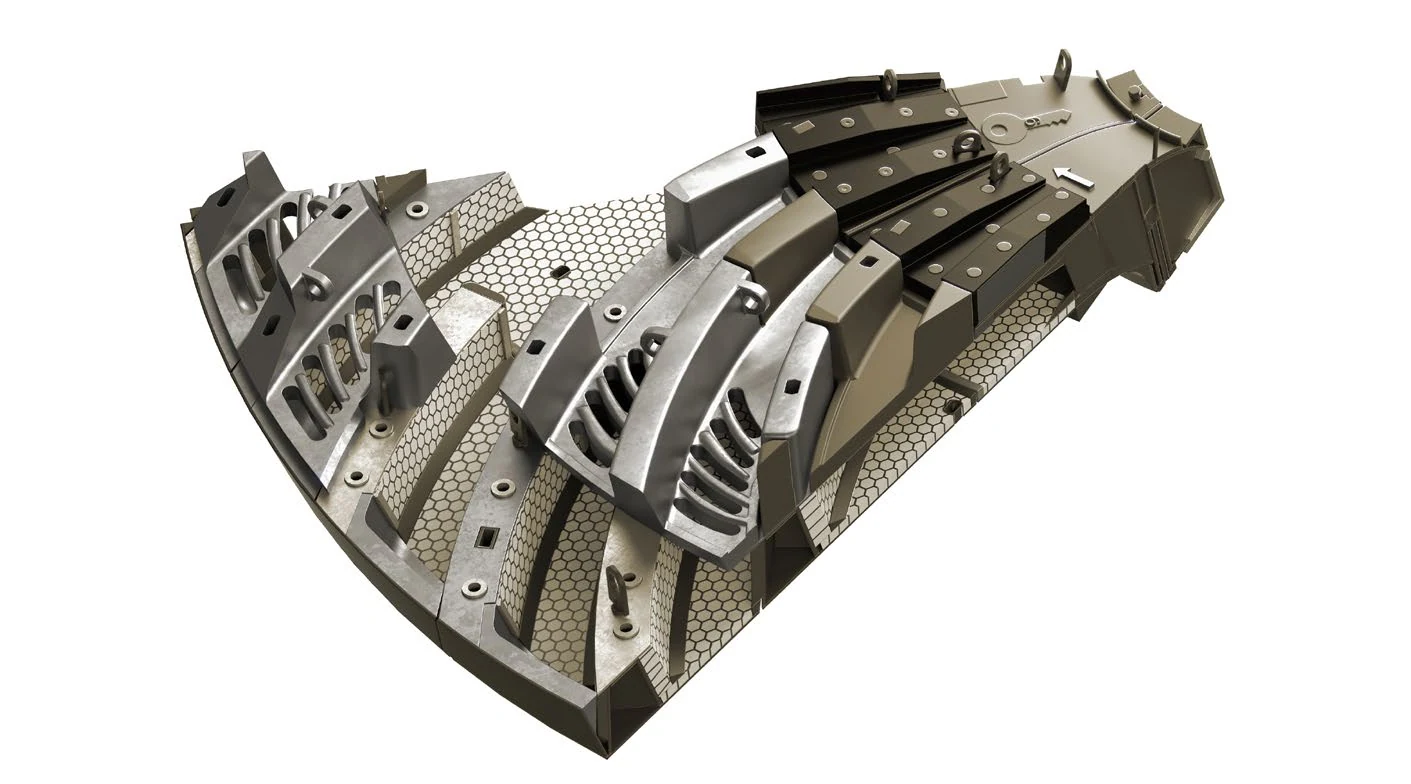

Elevadores de pulpa

Elevador de pulpa / elevador de descarga

Opciones de material: Acero al manganeso / caucho
Instalación y función: Eleva la pulpa molida hasta la salida de descarga

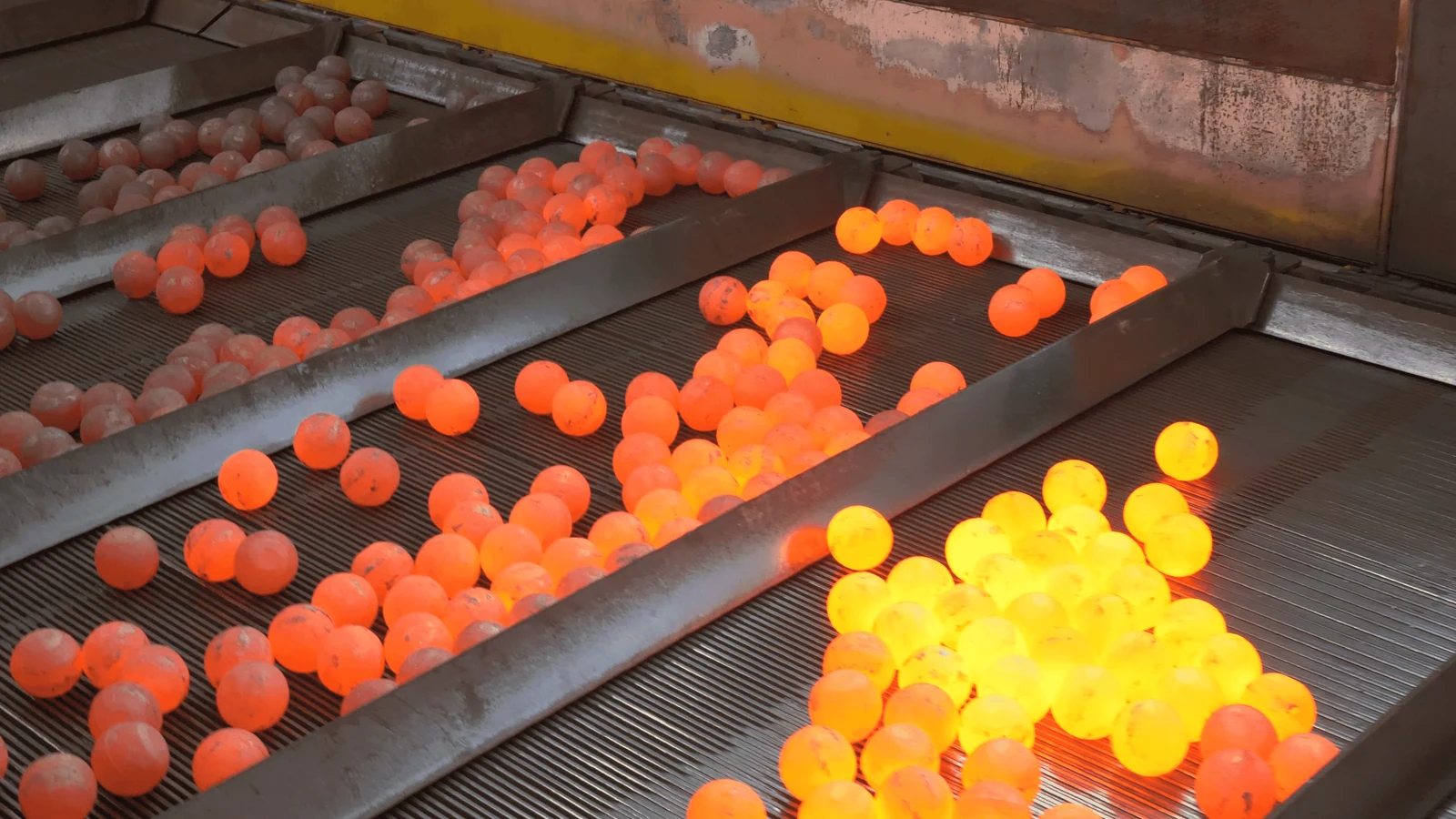

Bolas de acero / medios de molienda

Bolas de molienda / bolas de acero

Opciones de material: Acero con alto contenido de carbono/acero aleado/hierro fundido con alto contenido de cromo
Instalación y función: Medios de molienda que rompen y muelen directamente el material.
Categoría de mantenimiento: muy alto

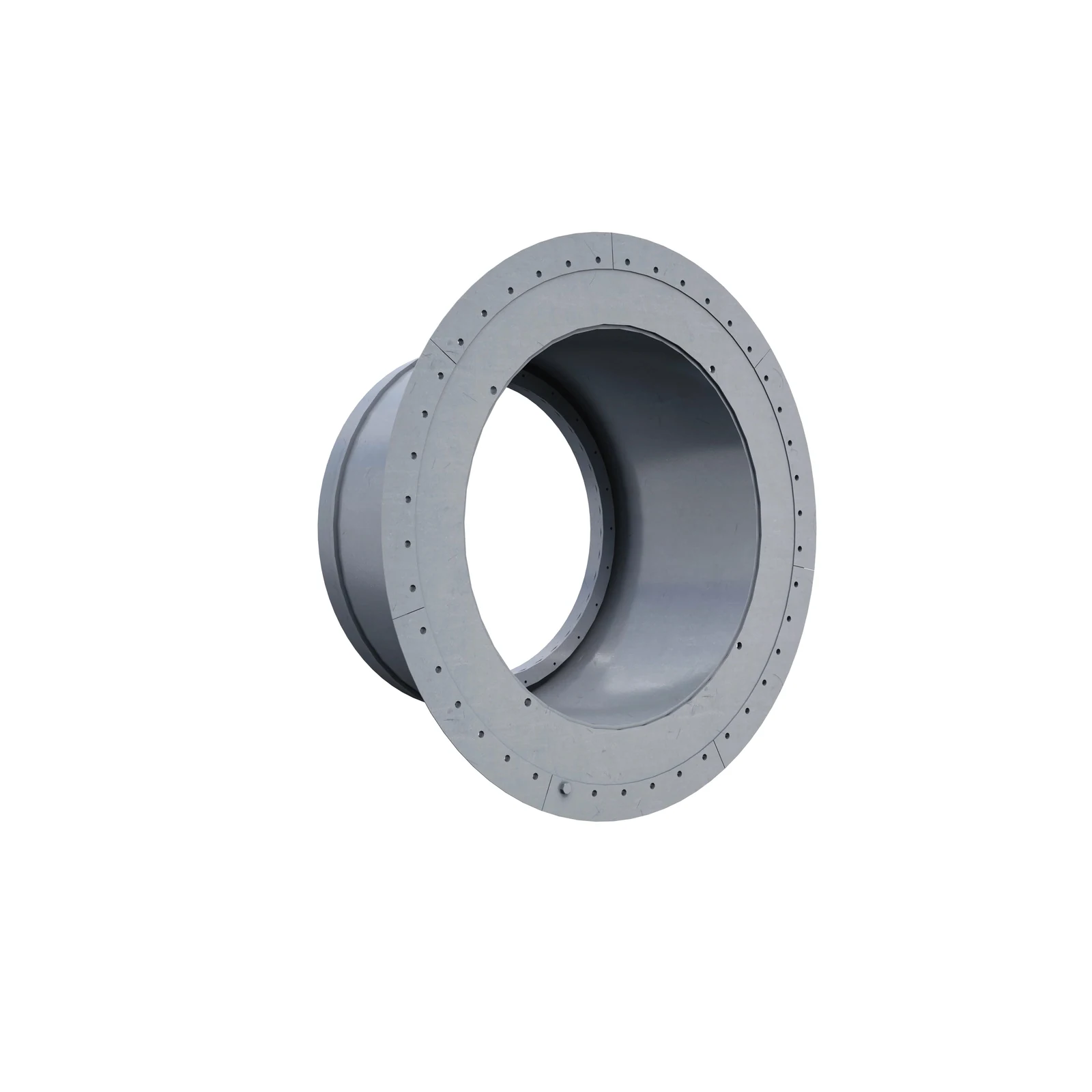

Revestimiento del muñón

Revestimiento del muñón del molino

Opciones de material: Babbitt metal/aleación de cobre
Instalación y función: Protege el muñón

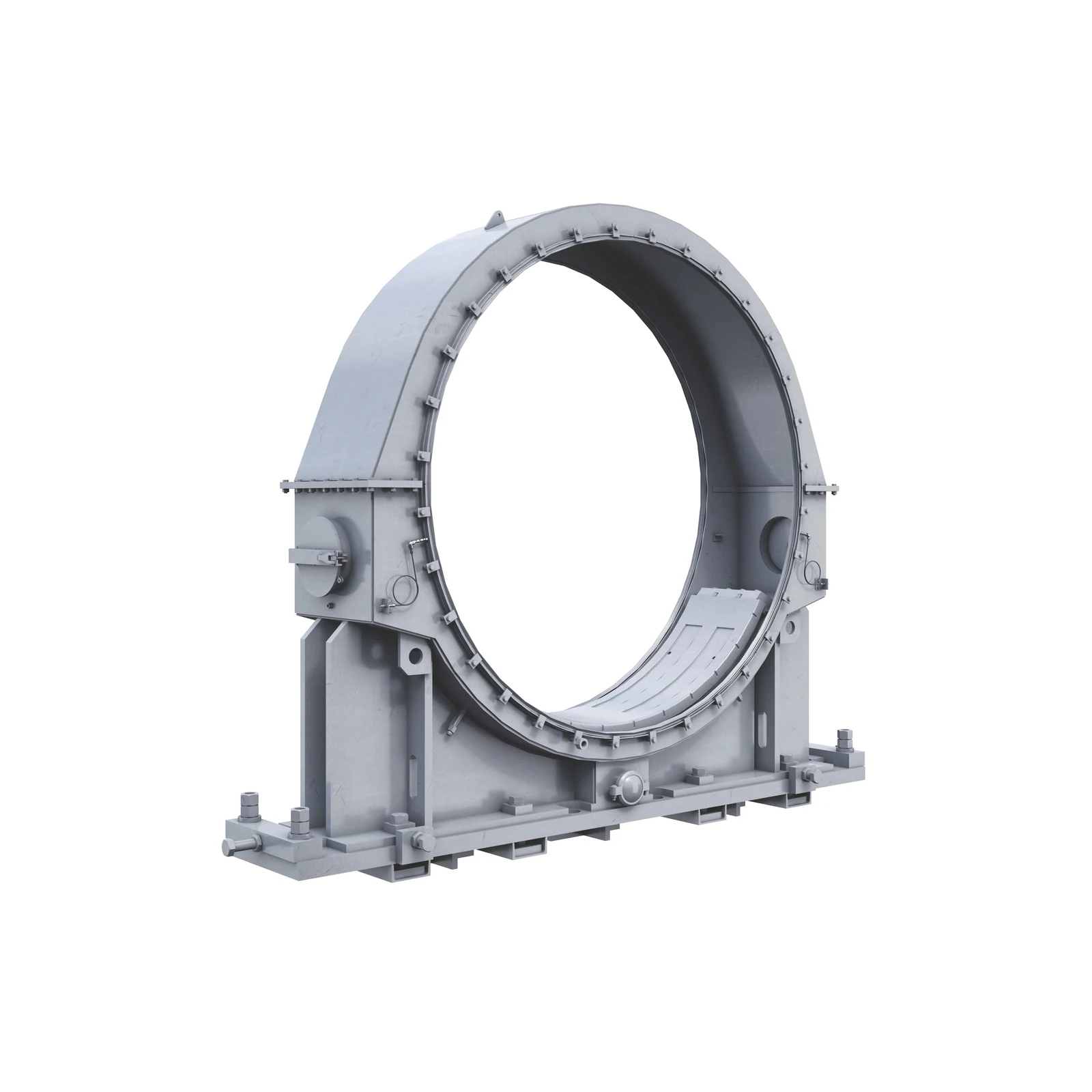

Casquillo de cojinete

Casquillo de cojinete / casquillo de muñón

Opciones de material: Aleación de cobre/metal Babbitt
Instalación y función: Soporta la rotación de la carcasa del molino.

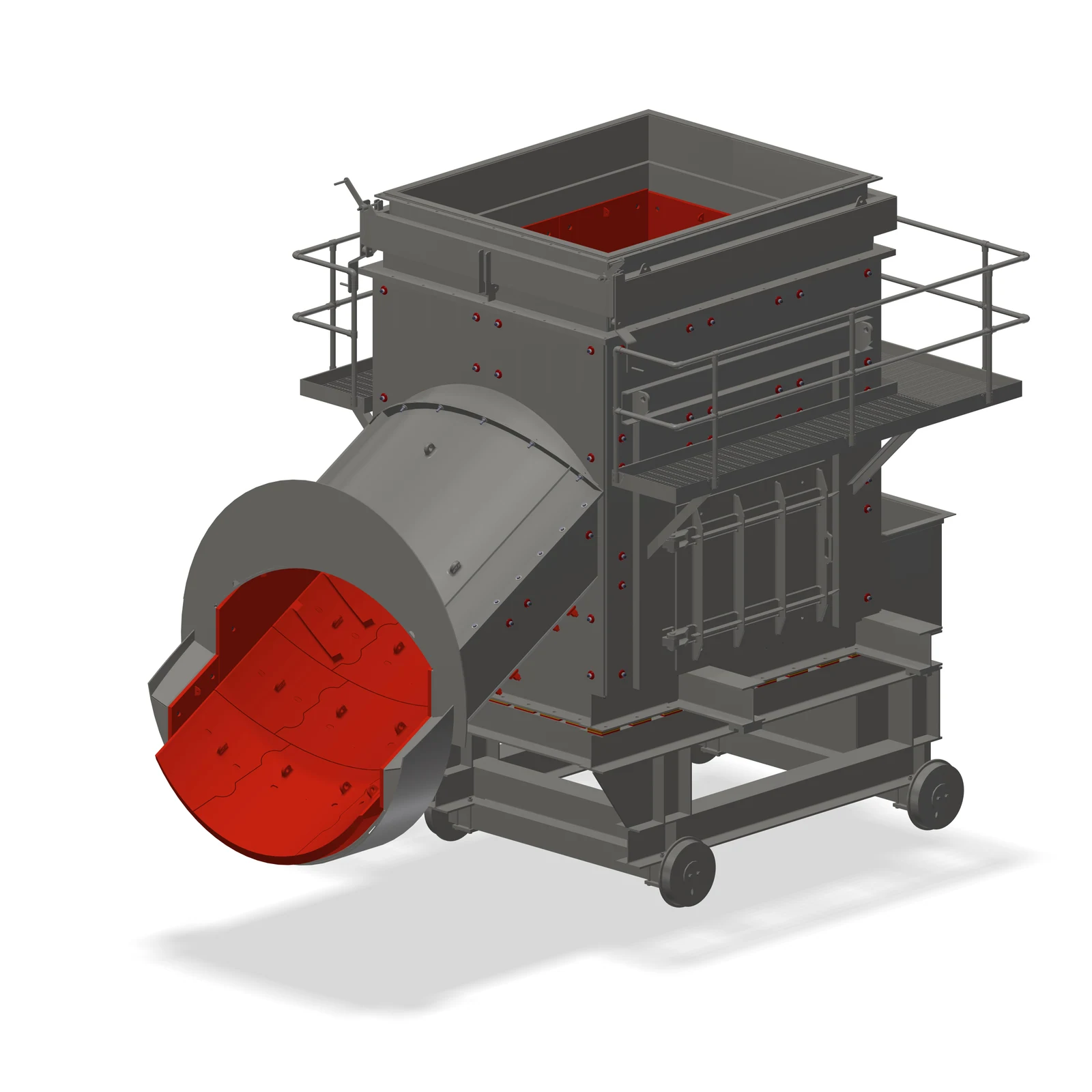

Revestimiento del conducto de alimentación

Opciones de material: Placa de acero resistente al desgaste/hierro fundido con alto contenido de cromo.
Instalación y función: Protege el conducto de alimentación

Revestimiento de la canaleta de descarga de mineral

revestimiento de la canaleta de descarga

Opciones de material: Placa de acero/goma resistente al desgaste
Instalación y función: Protege el conducto de descarga de mineral.

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.

Información sobre materiales

Acero al manganeso (ZGMn13): un material de revestimiento convencional con endurecimiento por trabajo inducido por impacto.
Acero aleado de cromo-molibdeno (Cr-Mo Steel): una opción para revestimientos de molienda fina que requieren dureza y resistencia al desgaste.
Revestimientos compuestos de caucho: reducción de ruido, resistencia a la corrosión y fácil manejo durante la instalación.
Bolas de hierro fundido con alto contenido de cromo (Cr10-28%): medios de molienda resistentes a la abrasión.
Bolas de acero forjado: medios de molienda duros y resistentes a los impactos.

Aplicabilidad de la marca

Metso Outotec, FLSmidth, thyssenkrupp, CITIC Heavy Industries (CITIC HIC), Northern Heavy Industries

Aplicaciones industriales

Procesamiento de oro, cobre y mineral de hierro, molienda de clínker de cemento, molienda de piedra caliza para la desulfuración de plantas de energía y molienda fina de minerales industriales.

Consideraciones de selección de ingeniería

Piezas de desgaste de molinos de bolas: desde los datos de la máquina hasta los requisitos de fabricación

Las interfaces de carcasa, extremo de alimentación, extremo de descarga, rejilla y diafragma son específicas de la instalación. Los dibujos o registros de piezas medidas proporcionan la base para consultas de reemplazo.

¿Qué información se necesita para una consulta sobre el revestimiento de un molino de bolas?

Proporcione el modelo del molino instalado, el número de serie, la ubicación del revestimiento, la pieza o el dibujo, las dimensiones, la disposición de fijación, los requisitos de material, el material procesado y las condiciones de operación.

¿Por qué se debe identificar la ubicación del revestimiento?

Las partes de carcasa, cabezal, extremo de alimentación, extremo de descarga y diafragma o rejilla tienen diferentes estructuras y cargas. El lugar de instalación determina los planos necesarios y la evaluación del material.

¿Se puede utilizar un dibujo antiguo directamente para la fabricación?

Un dibujo antiguo puede proporcionar un punto de partida, pero su revisión y sus interfaces deben compararse con la pieza instalada antes de la fabricación.
