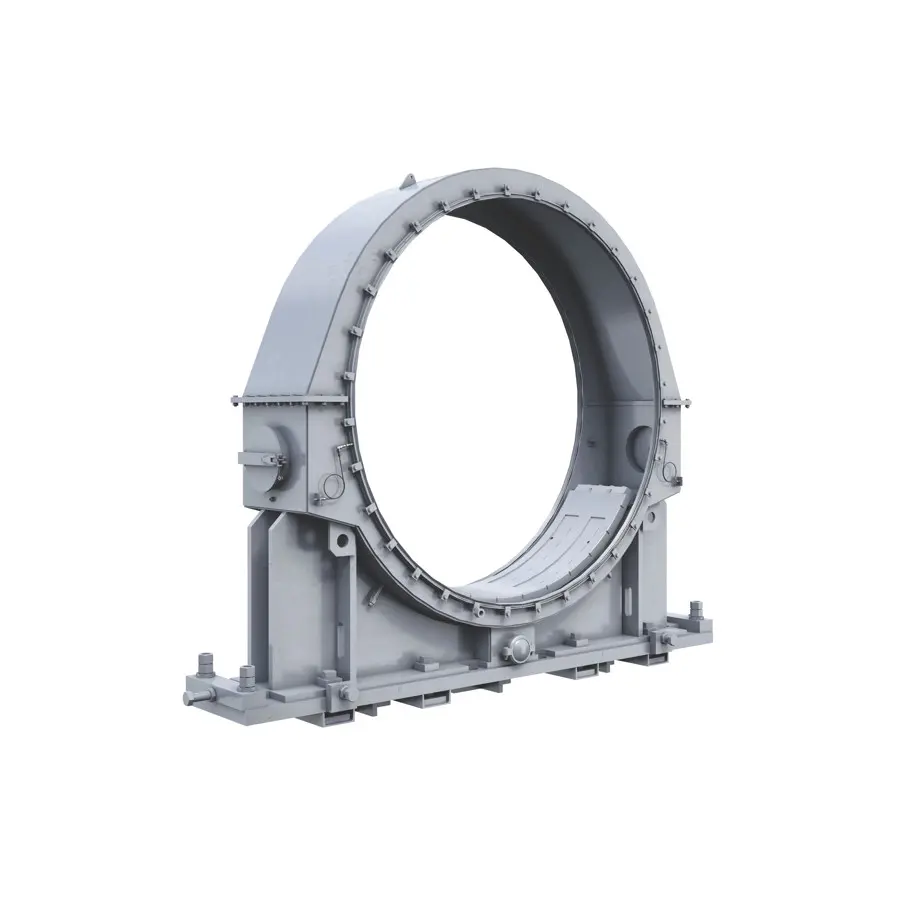

BALL MILL MAIN BEARING / BEARING PAD / HOUSING
Rodamientos principales, casquillos y carcasas de rodamientos para molinos de bolas
Sistema de apoyo del muñón · Revise por separado los casquillos, las zapatas, los alojamientos, los sellos y la lubricación
Los cojinetes principales soportan la carcasa y los muñones del molino de bolas. Una película de aceite estable controla la fricción, el aumento de temperatura y la distribución de cargas. ANRANST ofrece identificación de cojinetes, revisión de planos de casquillos y alojamientos, evaluación de materiales, control de calidad y suministro de conjuntos completos.
Alcance del sistema Casquillo de cojinete o zapata radial Soporta las cargas radiales del muñón y forma la película de aceite Zapata axial o cara de empuje Proporciona posicionamiento axial en la configuración de extremo fijo alojamiento de rodamiento Estructura soldada u otro diseño especificado en el plano; su material difiere del material del casquillo Sellado y lubricación Alimentación y retorno de aceite, refrigeración, filtración, sellado y monitorización
Distinga la capa antifricción, el alojamiento portante, el muñón y el sistema de lubricación
Los casquillos o las zapatas forman un cojinete de deslizamiento con una película de aceite sobre el muñón. El alojamiento soporta y transmite las cargas estructurales. Los sellos impiden la entrada de lodos y polvo; el sistema de lubricación o hidráulico controla el caudal, la presión y la temperatura del aceite.
El término «casquillo de cojinete» no basta para identificar la pieza. Indique si la consulta se refiere a un casquillo, una zapata radial o axial, un alojamiento, un sello, un conjunto del circuito de aceite o el cojinete principal completo.
Posición y rendimiento
La fiabilidad depende de las cargas, la película de aceite, la alineación, la dilatación térmica y el control de contaminación
Inspeccione el cojinete principal como un sistema completo de muñón, capa antifricción, alojamiento, circuito de aceite y sellos.
Zona de apoyo radial
Soporta el peso de la carcasa y de la carga del molino. Revise la presión de contacto, la película de aceite, la distribución del contacto, el aumento de temperatura y las cargas en los bordes.
Zona de posicionamiento axial
El extremo fijo limita el movimiento axial. Revise las zapatas axiales, la holgura, la dilatación térmica, el desplazamiento axial y el sentido del empuje.
Superficie de contacto del muñón
Trabaja contra los casquillos o las zapatas. Compruebe el diámetro, la redondez, la conicidad, la rugosidad y los daños.
Conductos y cavidades de aceite
Proporciona la película de aceite hidrodinámica o hidrostática. Revise la presión, el caudal, la temperatura, la filtración, la limpieza y el retorno de aceite.
Interfaz entre alojamiento y cimentación
Transmite las cargas y mantiene la alineación. Revise las caras de partición, los alojamientos mecanizados, la coaxialidad, el contacto de la base, los pernos de anclaje y las deformaciones.
Sellado y monitorización
Impide la entrada de lodos, polvo y humedad. Revise la construcción del sello, las fugas y la monitorización de temperatura, presión y vibración.
Materiales y procesos de fabricación
Las capas antifricción, las zapatas y los alojamientos requieren materiales distintos
Evalúe los materiales junto con el muñón, las cargas, la velocidad, la película de aceite, la contaminación y la configuración de mantenimiento.
Seleccione el material de la capa antifricción junto con el muñón y el sistema de lubricación. Defina en los planos y el acuerdo técnico la calidad del material, el espesor de capa, la dureza, la holgura, la presión y el caudal de aceite y los criterios de aceptación.
Diagnóstico de fallos
Investigue la película de aceite, la contaminación y la alineación junto con el estado del material
Ante cualquier fallo del casquillo, inspeccione también el muñón, el suministro de aceite, la refrigeración, los sellos, la alineación y los registros de operación.
| Estado observado | Comprobaciones prioritarias | Opciones de mejora |
|---|---|---|
| Aumento sostenido de la temperatura del cojinete | Caudal, presión y viscosidad del aceite, refrigeración, holgura, cargas, alineación, contaminación y sensores | Restablezca la película de aceite y el equilibrio térmico de diseño y compruebe la distribución de cargas |
| Rayado, daños por adhesión o fusión localizada | Interrupción del suministro de aceite, condiciones de arranque, defectos del muñón, contacto, holgura, material y cargas anómalas | Repare el muñón y restablezca el suministro de aceite, la capa antifricción y el contacto adecuados |
| Grietas por fatiga, desconchamiento o delaminación | Unión de la capa antifricción, espesor, cargas cíclicas, contacto en bordes, temperatura y defectos de fabricación | Mejore la calidad de unión, la distribución de cargas y la inspección no destructiva |
| Contaminación del aceite, entrada de lodos o fugas del sello | Sellos, respiraderos, filtración, retorno de aceite, acumulación de líquido en el alojamiento, muñón y revestimiento adyacente del muñón | Restablezca el sellado y el control de limpieza para evitar daños por contaminación en la superficie del cojinete |
| Movimiento axial, vibración o carga desigual | Extremo fijo o flotante, zapatas axiales, cimentación, alojamiento, alineación, dilatación térmica y estado del muñón | Restablezca el posicionamiento axial, la alineación y el margen para el desplazamiento térmico |
Planos y datos de consulta
Identifique el tipo de cojinete y la configuración de extremos antes de revisar casquillos, alojamientos y circuitos de aceite
Proporcione el plano o los datos del modelo de la pieza de repuesto, identificando la pieza exacta y la revisión del plano.
Identificación del equipo
OEM, serie, modelo completo, número de serie, diámetro de la carcasa, EGL, potencia, velocidad e historial de modificaciones.
Tipo de cojinete y configuración de extremos
Hidrostático o hidrodinámico; casquillos o zapatas; extremo fijo o flotante; extremo de alimentación o descarga; posición radial o axial.
Plano y revisión
Plano de conjunto, plano del casquillo o la zapata, plano del alojamiento, número del sello, muestra, revisión y marcas físicas.
Dimensiones del muñón y de la capa antifricción
Diámetro y anchura del muñón, redondez, conicidad, rugosidad, diámetros interior y exterior del casquillo, espesor de capa, holgura y contacto.
Alojamiento e interfaces
Alesado del alojamiento, caras de partición, base, pernos de anclaje, puertos de aceite, retorno, sellos, refrigeración, sensores y tuberías.
Información de operación y fallos
Cargas, presión y caudal de aceite, temperatura, tipo de lubricante, limpieza, vibración, alarmas, fotografías de fallos e inspección del muñón.
