Основные подшипники, вкладыши и корпуса подшипников шаровых мельниц
Система опоры шейки цапфы · Отдельно проверяйте вкладыши, сегменты, корпуса, уплотнения и смазку

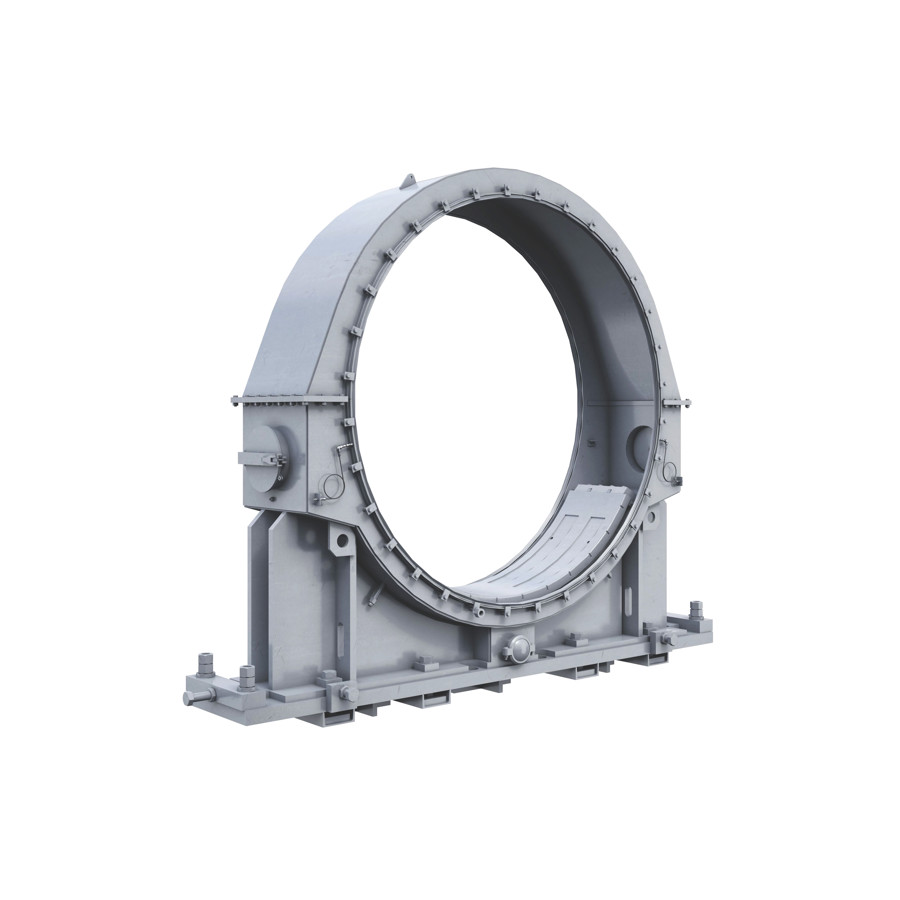

Главные подшипники поддерживают корпус и цапфы шаровой мельницы. Устойчивая масляная плёнка регулирует трение, нагрев и распределение нагрузки. ANRANST выполняет идентификацию подшипников, анализ чертежей вкладышей и корпусов, оценку материалов, контроль качества и комплектную поставку.
Состав системы Вкладыш подшипника или радиальный сегмент Воспринимает радиальные нагрузки на шейку цапфы и образует масляную плёнку Осевой сегмент или упорная поверхность Обеспечивает осевую фиксацию в исполнении с фиксированной опорой корпус подшипника Сварная или иная конструкция по чертежу; материал отличается от материала вкладыша Уплотнение и смазка Подача и возврат масла, охлаждение, фильтрация, уплотнение и мониторинг
Различайте антифрикционный слой, несущий корпус, шейку цапфы и систему смазки
Вкладыши или сегменты образуют подшипник скольжения с масляной плёнкой на шейке цапфы. Корпус воспринимает и передаёт конструкционные нагрузки. Уплотнения препятствуют попаданию пульпы и пыли, а система смазки или гидравлическая система регулирует расход, давление и температуру масла.
Термина «втулка подшипника» недостаточно для идентификации детали. Уточните, относится ли запрос к вкладышу, радиальному или осевому сегменту, корпусу, уплотнению, узлу масляного контура или главному подшипнику в сборе.
Положение и рабочие характеристики
Надёжность зависит от нагрузок, масляной плёнки, центровки, теплового расширения и защиты от загрязнений
Рассматривайте главный подшипник как единую систему шейки цапфы, антифрикционного слоя, корпуса, масляного контура и уплотнений.
Зона восприятия радиальной нагрузки
Воспринимает вес корпуса мельницы и загрузки. Проверьте контактное давление, масляную плёнку, распределение контакта, нагрев и краевые нагрузки.
Зона осевой фиксации
Фиксированная опора ограничивает осевое перемещение. Проверьте осевые сегменты, зазор, тепловое расширение, осевое смещение и направление осевой нагрузки.
Сопрягаемая поверхность шейки цапфы
Работает в паре с вкладышами или сегментами. Проверьте диаметр, круглость, конусность, шероховатость и повреждения.
Масляные каналы и карманы
Обеспечивает гидродинамическую или гидростатическую масляную плёнку. Проверьте давление, расход, температуру, фильтрацию, чистоту и возврат масла.
Сопряжение корпуса с фундаментом
Передаёт нагрузки и сохраняет центровку. Проверьте плоскости разъёма, отверстия корпуса, соосность, контакт основания, анкерные болты и деформации.
Уплотнение и мониторинг
Препятствует попаданию пульпы, пыли и влаги. Проверьте конструкцию уплотнения, утечки и контроль температуры, давления и вибрации.
Материалы и технологии изготовления
Антифрикционные слои, сегменты и корпуса требуют разных материалов
Оценивайте материалы с учётом шейки цапфы, нагрузок, частоты вращения, масляной плёнки, загрязнений и организации обслуживания.
Выбирайте материал антифрикционного слоя с учётом шейки цапфы и системы смазки. Задайте в чертежах и техническом соглашении марку, толщину слоя, твёрдость, зазор, давление и расход масла, а также критерии приёмки.
Диагностика отказов
Оценивайте масляную плёнку, загрязнения и центровку вместе с состоянием материала
При любом повреждении вкладыша также проверяйте шейку цапфы, подачу масла, охлаждение, уплотнения, центровку и эксплуатационные записи.
| Наблюдаемое состояние | Проверка приоритетов | Варианты улучшения |
|---|---|---|
| Устойчивое повышение температуры подшипника | Расход, давление и вязкость масла, охлаждение, зазор, нагрузки, центровка, загрязнения и датчики | Восстановите расчётную масляную плёнку и тепловой баланс, проверьте распределение нагрузки |
| Задиры, адгезионные повреждения или местное оплавление | Перебои подачи масла, условия пуска, дефекты шейки, контакт, зазор, материал и нештатные нагрузки | Восстановите шейку цапфы и подачу масла, надлежащий антифрикционный слой и контакт |
| Усталостные трещины, выкрашивание или расслоение | Сцепление антифрикционного слоя, толщина, циклические нагрузки, краевой контакт, температура и производственные дефекты | Улучшите качество сцепления, распределение нагрузки и неразрушающий контроль |
| Загрязнение масла, попадание пульпы или утечки через уплотнение | Уплотнения, сапуны, фильтрация, возврат масла, скопление жидкости в корпусе, шейка цапфы и соседняя футеровка цапфы | Восстановите уплотнение и контроль чистоты, чтобы загрязнения не повреждали поверхность подшипника |
| Осевое перемещение, вибрация или неравномерная нагрузка | Фиксированная или плавающая опора, осевые сегменты, фундамент, корпус, центровка, тепловое расширение и состояние цапфы | Восстановите осевую фиксацию, центровку и возможность теплового перемещения |
Чертежи и данные для запроса
Определите тип подшипника и исполнение опор до проверки вкладышей, корпусов и масляных контуров
Предоставьте чертёж или сведения о модели запасной детали с точным обозначением детали и редакции чертежа.
Определение оборудования
OEM, серия, полное обозначение модели, серийный номер, диаметр корпуса мельницы, EGL, мощность, частота вращения и история изменений.
Тип подшипника и исполнение опор
Гидростатический или гидродинамический; вкладыши или сегменты; фиксированная или плавающая опора; загрузочный или разгрузочный торец; радиальная или осевая позиция.
Чертёж и редакция
Сборочный чертёж, чертёж вкладыша или сегмента, чертёж корпуса, обозначение уплотнения, образец, редакция и маркировка детали.
Размеры шейки цапфы и антифрикционного слоя
Диаметр и ширина шейки, круглость, конусность, шероховатость, внутренний и наружный диаметры вкладыша, толщина слоя, зазор и контакт.
Корпус и сопряжения
Отверстие корпуса, плоскости разъёма, основание, анкерные болты, масляные порты, возврат масла, уплотнения, охлаждение, датчики и трубопроводы.
Сведения об эксплуатации и отказах
Нагрузки, давление и расход масла, температура, тип смазочного материала, чистота, вибрация, аварийные сигналы, фотографии повреждений и осмотр шейки цапфы.
