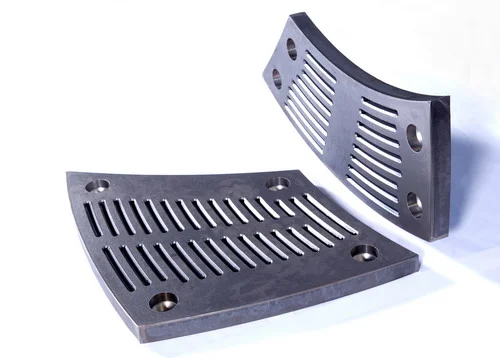

BALL MILL DISCHARGE GRATE / GRATE PLATE
球磨机排料格子板
格子排料端核心耐磨件 · 按开孔、流道和位置识别
排料格子板允许合格矿浆通过并阻挡研磨介质，直接影响排料能力和循环状态。ANRANST 提供装机识别、开孔与流道核对、材料评估、质量管控和成套交付。
零件作用
扇区身份内外环、位置号、方向、角度和数量
排料开孔槽形、宽度、长度、开孔率和防堵要求
背部流道流向、深度、相邻提升器和排料接口
固定接口底部曲面、孔位、螺栓、贴合与密封
控制矿浆通过，并保持研磨介质在筒体内
格子板通常按排料端扇区分块，工作面阻挡钢球和大颗粒，开孔或格栅让矿浆进入板后流道，再由出浆提升器导向排料中空轴。
开孔相似不代表互换。排料端直径、扇区、旋向、径向位置、板厚、背部流道、固定孔和相邻提升器都会改变零件身份。
位置与性能
开孔、流道、强度和耐磨必须同时满足
单纯增大开孔会影响结构强度和介质控制，单纯增厚也可能改变排料能力。
工作面
承受钢球、物料和矿浆作用，关注磨损、冲击凹坑、裂纹和剩余板厚。
格栅开孔
决定颗粒通过边界和有效开孔率，关注磨大、变形、堵塞和边缘崩损。
开孔筋条
在流通面积与结构强度之间平衡，重点检查薄弱截面、疲劳裂纹和断筋。
背部流道
将矿浆导向出浆提升器，关注冲蚀、积料、堵塞、方向和相邻接口。
固定孔周
承担夹紧与结构载荷，重点检查孔周裂纹、座面压溃、松动和漏浆。
扇区边缘
相邻板间隙和台阶影响流动与磨损，应核对位置、方向、边缘和安装顺序。
材料与制造工艺
按冲击、冲蚀、开孔截面和支承选择材料
材料族用于初步筛选，最终牌号、性能、热处理和结构按图纸与工况确认。
选材顺序：开孔与流道功能 → 冲击、冲蚀和截面 → 现用件失效 → 材料与工艺 → 图纸和验收确认。
失效诊断
排料能力与结构安全必须一起判断
堵塞、开孔磨大、断筋和松动会以不同方式影响处理量和停机风险。
| 现场现象 | 优先核对 | 改进方向 |
|---|---|---|
| 开孔堵塞、排料能力下降 | 槽形、尺寸、开孔率、矿浆、颗粒、流向、相邻提升器和磨损变形 | 恢复正确开孔与流道，并核对工况匹配 |
| 开孔快速磨大 | 矿石磨蚀性、浆体、流速、材料、硬度、边缘型面和局部偏流 | 优化边缘型面、材料和区域耐磨设计 |
| 筋条断裂或掉块 | 薄弱截面、冲击、背部支承、铸造缺陷、热处理和异常钢球 | 提高韧性和截面连续性并加强无损检验 |
| 格子板松动或漏浆 | 底部贴合、孔系、夹紧长度、螺栓、密封、预紧与复紧 | 成套恢复格子板与紧固密封系统 |
| 相邻扇区磨损不均 | 位置号、方向、背部流道、间隙、材料批次和出浆提升器接口 | 建立位置化磨损图并分区优化 |
图号与询价资料
按扇区、方向、开孔和图纸版本锁定格子板
已确认号码直接对应具体位置；没有可靠 OEM 图号、第三方图号或备件号时保持空白。
设备身份
OEM、系列、完整型号、序列号、筒体直径、EGL、排料端结构和改造记录。
扇区与位置
内外环、扇区角度、位置号、方向、数量、排列图和相邻提升器。
图号与版本
OEM 图号、第三方图号、备件号、图纸版本、项目号和实物标记。
开孔与流道
槽形、宽度、长度、数量、开孔率、筋条截面、背部流道与方向。
结构尺寸
内外径、扇区、厚度、底部曲面、孔距、孔径、沉孔、轮廓和重量。
材料与工况
现用材料、性能、寿命、矿浆、颗粒、钢球、处理量、堵塞与失效照片。
双圈链接
格子板与出浆提升器、设备、OEM 和材料闭环
通用页说明排料功能和材料，OEM 页确认装机系列，图号与流道完成技术确认。
获取球磨机排料格子板方案及报价
发送图纸或零件号，工程师先做适配性、材质与制造可行性评审，再给材料方案与预算区间。寿命不足或异常磨损，请描述工况，我们评估材质、几何结构与工艺方案。
中国制造服务
从技术判断到完整成品交付
ANRANST 为全球客户提供定制耐磨件与工业备件的工程评估、选定中国制造、质量控制与成品件交付，并可支持其他定制工业零件。
图纸与工程评审
核对设备、位置、开孔、流道、图号、材料和失效。
材质与热处理指定
按订单逐单指定材质牌号与热处理工艺，写入技术协议并在生产中跟踪。
质量管控
跟踪材料、热处理、开孔、流道、孔位、尺寸、无损与试装。
成品交付
按扇区、方向、位置号、紧固件和安装顺序成套交货。
