OEM 单一设备系列
先确认 VTM 型号与衬板代际，再核对零件号

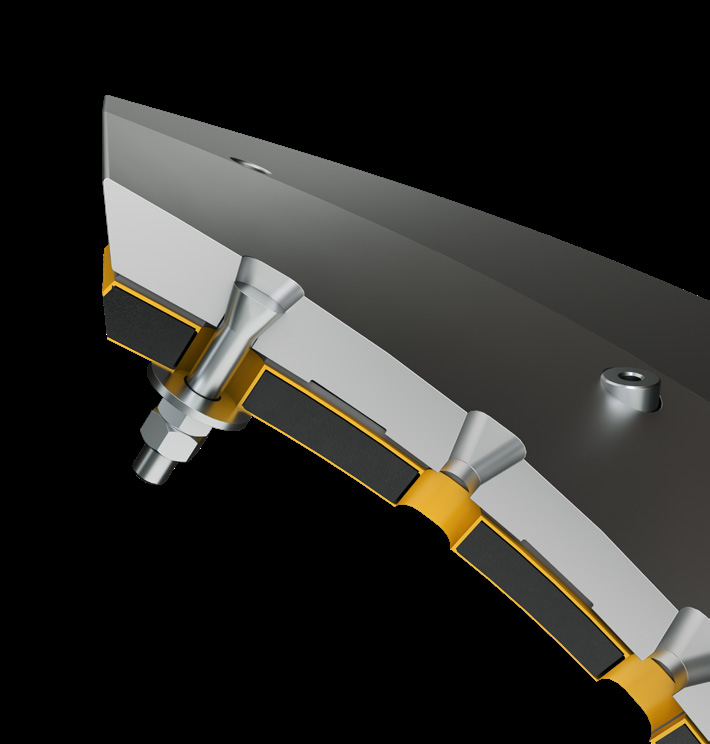

Vertimill® 是 Metso 的重力式立式搅拌磨系列。不同 VTM、W/WB、C/LS 及 VGX 历史型号的螺旋衬板数量、孔系、吊装点、橡胶垫和零件号并不相同；页面只发布已有原厂资料支持的型号和部件关系。
7 组有公开外形尺寸的型号
多代原厂衬板目录装机范围
2 类螺旋 Wear / End liner
逐号核对型号、代际、图号与尺寸
型号与核心尺寸
Vertimill VTM 公开标准型号
只列备件识别需要的整机外形、装机功率和空机重量。型号数字为马力级别标识，不能直接当作 kW；具体项目仍以铭牌、数据表和总图为准。
| 标准型号 | H × L × W | 电机功率 | 空机重量 |
|---|---|---|---|
| VTM-650-WB | 12,270 × 3,250 × 3,860 mm | 485 kW / 650 hp | 82.6 t |
| VTM-800-WB | 13,460 × 3,560 × 4,060 mm | 597 kW / 800 hp | 100.4 t |
| VTM-1000-WB | 13,460 × 3,660 × 4,270 mm | 746 kW / 1,000 hp | 116.1 t |
| VTM-1250-WB | 13,460 × 4,090 × 4,520 mm | 932 kW / 1,250 hp | 125.4 t |
| VTM-1500-WB | 14,220 × 4,370 × 4,570 mm | 1,118 kW / 1,500 hp | 167.0 t |
| VTM-3000-WB | 17,590 × 6,820 × 6,880 mm | 2,237 kW / 3,000 hp | 343.0 t |
| VTM-4500-C | 18,600 × 6,820 × 6,880 mm | 3,355 kW / 4,500 hp | 367.079 t |
核心尺寸来自 Metso《Basics in Minerals Processing》Vertimill 技术数据表。Metso 当前产品页另列 VTM-7000；其项目尺寸、功率、接口和备件须按对应项目数据表确认，不能套用 VTM-4500-C 数据。 查看 Metso 技术资料
历史装机识别
已收录的 VTM 历史型号与后缀
以下型号用于把历史铭牌和旧件资料导入同一套 Vertimill 耐磨件、备件、材料和询价路径。完整后缀、序列号、衬板代际、图号与图纸仍是制造确认依据。
| 装机分组 | 已收录型号 | 识别与零件核对重点 |
|---|---|---|
| 小型与早期 VTM-WB | VTM-15-WB、VTM-20-WB、VTM-30-WB、VTM-100-WB、VTM-125-WB、VTM-250-WB、VTM-300-WB、VTM-500-WB | 核对铭牌、完整后缀、序列号、螺旋总成和衬板代际 |
| 中大型 VTM-WB | VTM-650-WB、VTM-800-WB、VTM-1000-WB、VTM-1250-WB、VTM-1500-WB、VTM-2250-WB、VTM-3000-WB | 核对总成版本、衬板分段、图号、接口尺寸与驱动配置 |
| VTM-C、W 与 LS 历史后缀 | VTM-3750-C、VTM-4500-C；W、LS 等历史命名变体 | 按完整铭牌、装机档案与图纸版本确认，不与 WB 装机直接互换 |
| 当前产品系列 | Vertimill 7000 | 按对应项目的原厂数据表、图号与图纸确认尺寸、功率、接口和备件 |
原厂目录号

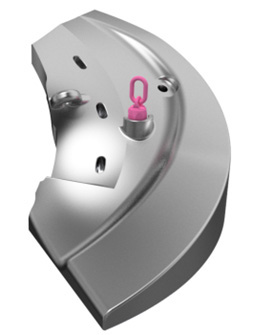

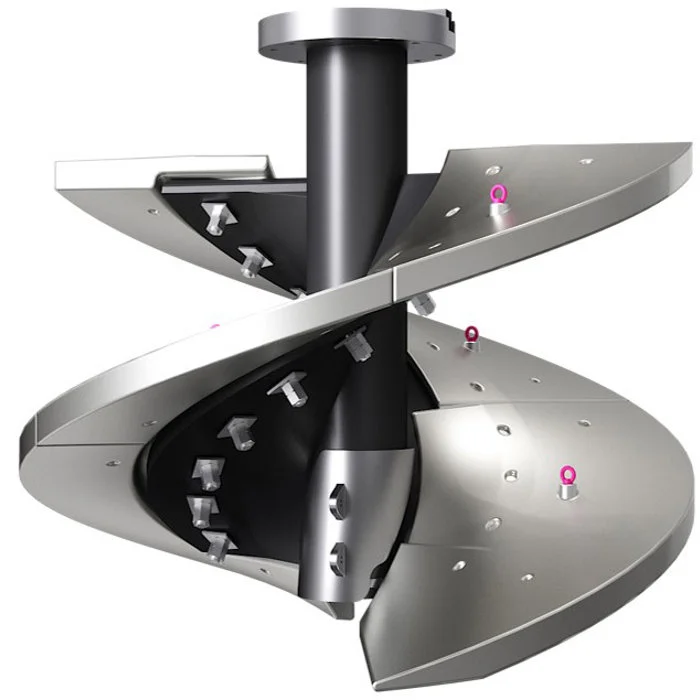

螺旋 Wear liner 与 End liner 识别表
同一型号可能同时存在多代衬板。下表号码用于把客户旧件、装机档案和图纸对应到正确代际；制造前仍须确认图纸版本、接口、数量与实测尺寸。
| 适用型号组 | Wear liner 零件号 | End liner 零件号 |
|---|---|---|
| VTM-3000-WB / VTM-4500-C | 03-525695 · ZX12002078 · ZX11853305 | ZX11641731 · ZX12035288 · ZX11739360 · ZX11833209 |
| VTM-2250-WB / VGX-3000 | ZX11875643 | ZX11875644 |
| VTM-1500-WB / VGX-1850 | 03-156395 · ZX11812072 | 03-156390 · ZX11557494 · ZX11754067 · ZX11821859 |
| VTM-1250-WB / VGX-1500 | 03-156375 · ZX11580931 · ZX11939436 · ZX11998733 | 03-156370 · ZX11460132 · ZX11841086 · ZX11998732 |
| VTM-1000-WB / VTM-1250-W / VGX-1250 | 03-156345 · ZX11715689 | 03-156340 · ZX11715692 · ZX11803773 |
| VTM-800-WB / VTM-900-W | 03-156314 · ZX11574390 | 03-156313 · ZX11574395 · ZX11984828 |
| VTM-650-WB / VTM-800-W | 03-156335 · ZX11384786 | 03-156330 · ZX11384787 · ZX11878909 · ZX11984810 |
| VTM-500-WB / VTM-600-W | 03-156382 · ZX11937278 | 03-156381 · ZX11937217 · ZX11915417 |
| VTM-400-WB / VTM-400-LS / VTM-500-W | 03-005004 · MM1565336 | 03-156305 · MM1565428 |
| VTM-250/300-WB / VTM-300/350-W / VTM-300-LS | 03-156365 | 03-156360 |
| VTM-150/200-WB / VTM-200/250-W / VTM-200/250-LS | 03-056604 | 03-271600 |
| VTM-125-WB / VTM-150-W / VTM-150-LS | 03-200200 · ZX11888379 | 03-156320 · ZX11888297 |
| VTM-75-WB / VTM-100-W / VTM-100-LS | 03-056503 | 03-056808 |
| VTM-40/60-WB / VTM-50/75-W / VTM-50/75-LS | 03-056901 | 03-214100 |
| VTM-20-WB / VTM-30-LS | 03-207300 | 03-207200 |
| VTM-15-WB / VTM-20-W / VTM-20-LS | 03-147202 | 03-147302 |
表中号码来自 Metso Vertimill® wear parts 原厂目录，保留 W/WB、C/LS 和 VGX 历史装机关系。ANRANST 为独立供应与技术服务平台，不表示原厂授权；报价时同时核对型号、序列号、衬板代际、图纸和旧件。
耐磨件区
螺旋、轴部与磨腔耐磨系统
每个位置承受的载荷和磨损方式不同：螺旋衬板承担磨粒磨损和搅拌载荷，轴部件重在隔离冲蚀，Orebed® 则依靠磁性物料形成自保护层。材料必须按位置、图纸和工况确定。
06

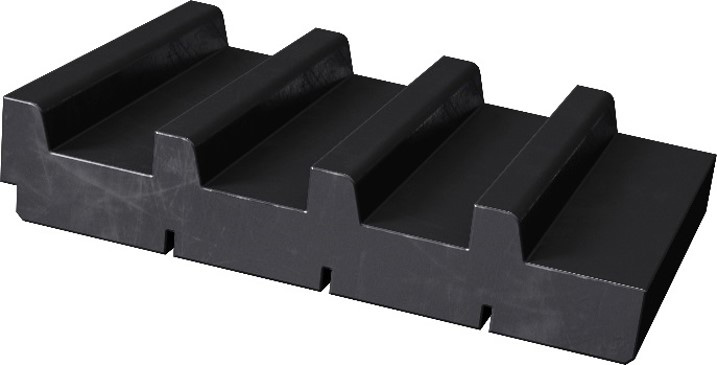

Orebed® 磁性衬里
Orebed® Magnetic Liners
用于磨机内壁和门部，由永久陶瓷磁体嵌入耐磨橡胶形成。仅在磨介或矿浆含足够铁磁性物料时形成保护层；VTM-1500 及以下、VTM-2250 及以上采用的结构类型不同。
轴保护件号

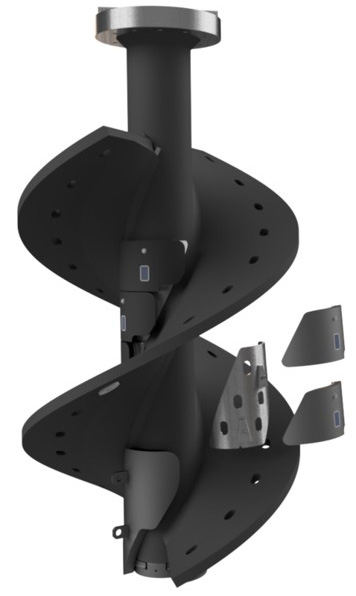

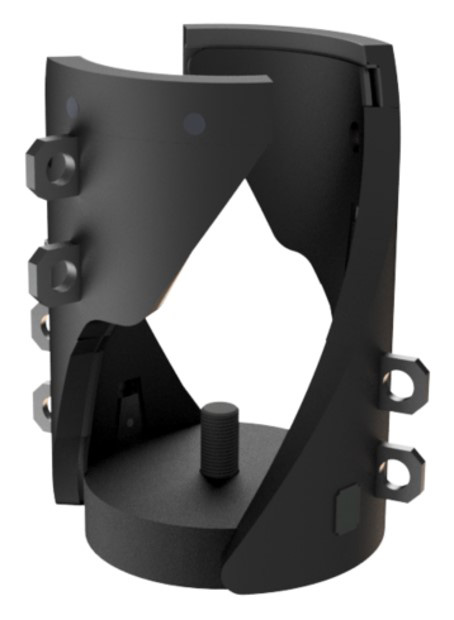

Wear cap、Shaft liner 与 Adapter plate
轴保护件随型号和代际变化，橡胶、橡胶/聚氨酯及铸铁方案不可混用。以下为原厂目录的识别号。
| 适用型号 | 部件 | 原零件号 |
|---|---|---|
| VTM-3000-WB / VTM-4500-C | Wear Cap Gen 1 铸铁 / Gen 2 橡胶 | ZX11736479 / ZX11897530 |
| VTM-2250-WB / VGX-3000 | Wear Cap Gen 1 铸铁 | AX02-100185735 |
| VTM-1500-WB / VGX-1850 | Wear Cap Gen 1/2/3 | ZX11750007 / ZX11841891 / ZX11968277 |
| VTM-1500-WB / VGX-1850 | Shaft Liner Kit / Adapter Plate | ZX11943843 / ZX11816433 |
| VTM-1000/1250-WB / VTM-1250-W / VGX-1250/1500 | Wear Cap Gen 1/2/3 | ZX11721209 / ZX11881671 / ZX11998734 |
| 同上 | Shaft Liner / Adapter Plate | ZX11962931 / ZX11853090 |
| VTM-800-WB / VTM-900-W | Wear Cap Gen 1/2 | ZX11833426 / ZX11959231 |
| VTM-650-WB / VTM-800-W | Wear Cap Gen 1 铸铁 | ZX11769932 |
| VTM-500-WB / VTM-600-W | Wear Cap Gen 1 橡胶 | ZX11896212 |
| VTM-400-WB / VTM-400-LS / VTM-500-W | Wear Cap Gen 1 铸铁 | ZX11848309 |
Orebed® 识别
磁性衬里类型、规格与零件号
全橡胶型用于 VTM-1500 及以下，钢帽型用于 VTM-2250 及以上，高温钢帽型用于石灰消化工况；是否适用仍由物料磁性和原装结构决定。
| 类型 | 名义宽度 × 长度 | 原零件号 |
|---|---|---|
| 全橡胶 | 6.25 × 10 / 7.5 / 5 / 2.5 in | 02-804289 / 02-804713 / 02-804714 / 02-804715 |
| 全橡胶 | 3.125 × 10 / 7.5 / 5 / 2.5 in | 02-804716 / 02-804717 / 02-804718 / 02-804719 |
| 钢帽 | 6.25 × 10 / 7.5 / 5 / 2.5 in | 02-800306 / 02-801247 / 02-801519 / 02-802042 |
| 钢帽 | 3.125 × 10 / 7.5 / 5 / 2.5 in | 02-801246 / 02-801248 / 02-801520 / 02-802043 |
| 高温钢帽 | 6.25 × 10 / 7.5 / 5 / 2.5 in | SK-02-810826 / ZX11298009 / SK-02-810827 / ZX11771421 |
备件区
传动、支承与螺旋结构备件
Vertimill 的固定转速电机、行星齿轮箱、球面滚子轴承和悬挂螺旋共同形成传动与支承链。备件必须围绕具体型号、轴系、接口、润滑和安装基准成套核对。
01
电机与行星齿轮箱接口件
Motor & Planetary Gearbox Interfaces
核对 VTM 型号、功率、输出轴、法兰、联接件、旋向、润滑接口和安装标高。齿轮箱内部件按铭牌、总成号和原厂图册确认，不用通用塔磨数据替代。
进入通用传动识别页 →
02
球面滚子轴承与支承件
Spherical Roller Bearings & Supports
支承悬挂螺旋轴系。核对轴承完整型号及后缀、游隙、配合、轴承座、密封、润滑方式和固定端/浮动端关系；不以外观推定规格。
进入通用轴承与支承识别页 →
03
螺旋轴与螺旋本体
Screw Shaft & Screw Body
属于大型结构备件，并非螺旋衬板。核对总长、轴颈、法兰、螺旋几何、衬板孔系、焊接和无损检测要求；轴保护衬板与轴本体须分开识别。
进入通用主轴结构页 →
已确认项目件号
VTM-3000-WB 项目总成与图号
下表仅对应已归档的 VTM-3000-WB 湿式立式搅拌磨项目版本。项目总成号、总图号与公开目录中的单件 Wear liner / End liner 号属于不同识别层级；报价时须以完整铭牌、序列号、图纸版本和实物接口复核，不能直接外推到其它 VTM-3000-WB 装机。
| 已确认部件 | 项目件号 | 对应图号 | 单台数量 / 记录重量 |
|---|---|---|---|
| 带硫化衬层搅拌螺旋总成 | 05-066939 | 05-066939-01 | 1 件 / 25,041 kg |
| 螺旋耐磨衬板组件 | 05-066938 | 05-066938-01 | 1 套 / 34,112 kg |
| 带联轴器减速器 | ZX11205715 | 10149257-DWK | 1 件 / 40,364 kg |
| 带联轴器电动机 | ZX11205718 | 10149259-DWK | 1 件 / 15,700 kg |
| 分级槽总成 | ZX11211977 | 10143498-DWK | 1 件 / 8,714 kg |
识别边界：05-066938 为该项目的螺旋耐磨衬板组件号，不等同于公开目录中按衬板代际列出的单件 Wear liner 号；两者须连同图纸、数量、接口与装机版本交叉核对。
专用工装区
衬板吊装与螺旋检修系统
本区只展示 Metso 原厂 Vertimill 资料明确列出的专用工装，并给出适用型号和部件号。工装必须按衬板代际、工作载荷和具体检修任务选择。
Metso 原厂资料

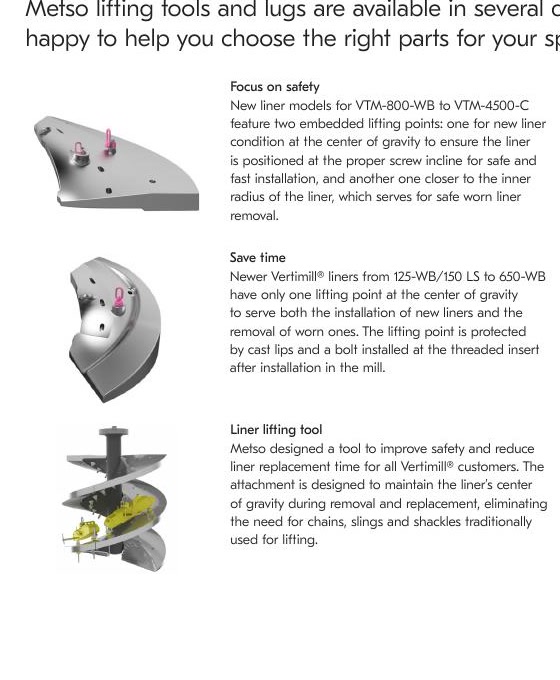

衬板吊装工具与吊耳
Liner Lifting Tools & Lugs
用于新衬板安装和磨损衬板拆除，使衬板在起吊时保持设计重心和倾角。不同 VTM 型号、Wear liner / End liner 及代际对应的吊装工具号不同。
Metso 原厂资料

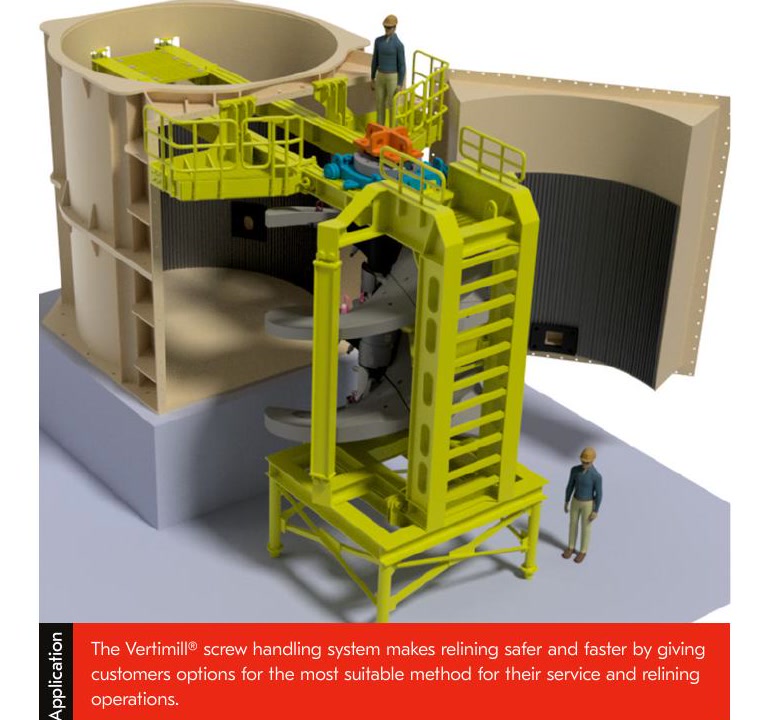

螺旋检修搬运系统
Screw Handling System
由检修平台、梁总成、支撑底座、吊耳、运输车和螺旋顶升组件构成，可在磨机前方或检修区支承、旋转、运输螺旋轴及衬板总成。
| 螺旋检修系统部件 | VTM-1000 | VTM-1250 | VTM-1500 |
|---|---|---|---|
| 检修平台（2 件） | AX03-100033251 | AX02-100180773 | AX01-100155335 |
| 梁总成（1 件） | AX03-100036615 | AX02-100183111 | AX02-100178422 |
| 梁平台总成（1 件） | AX03-100031360 | AX02-100183082 | AX02-100178431 |
| 支撑底座（每台 1 件） | AX03-100035392 | AX02-100179675 | AX01-100156204 |
| 吊耳（2 件） | AX01-100160589 | ||
| 运输车（2 件） | AX02-100178424 | ||
| 螺旋顶升组件（1 套） | AX00-100065498 | ||
| 运输结构适用型号 | 原部件号 |
|---|---|
| VTM-200-LS | AX01-100185371 |
| VTM-400-WB | AX01-100168614 |
| VTM-500-WB | AX01-100156066 |
| VTM-650-WB / VTM-800-WB | AX01-100151452 |
| VTM-1000-WB | AX01-100131300 |
| VTM-1250-WB | AX01-100139873 |
| VTM-1500-WB | AX01-100139874 |
询价 Vertimill 螺旋衬板需要哪些资料？
请提供完整 VTM 型号、序列号、Wear liner 或 End liner 安装位置、现用零件号、衬板代际、图纸、旧件照片和关键尺寸。
同一个型号的不同代衬板能否直接互换？
不能仅凭型号判断。原厂资料对同一型号列有多代衬板、不同吊装点和安装件，必须按图号、接口、代际和尺寸复核。
Orebed® 是否适合所有 Vertimill 工况？
不适合。它依赖磁性介质或矿浆中的铁磁性物料形成保护层，须按物料磁性、温度、磨机型号和原装结构确认。
公开依据
Vertimill 型号、衬板与工装的原厂资料
本页的产品系列、公开性能边界、公开衬板号、轴保护件号、Orebed 规格和吊装工具号均以 Metso 公开资料为依据；项目件号只在其对应的装机版本内使用。
