立式搅拌磨与塔磨机耐磨件

细磨与超细磨设备。螺旋搅拌器与衬板承受研磨介质持续磨损，适用于再磨与三段磨。

塔磨机询价前零件识别

不同 OEM 的内部零件不能仅凭名称互换。请提供品牌、系列、型号、图号与实测尺寸；材料与热处理按工况指定。

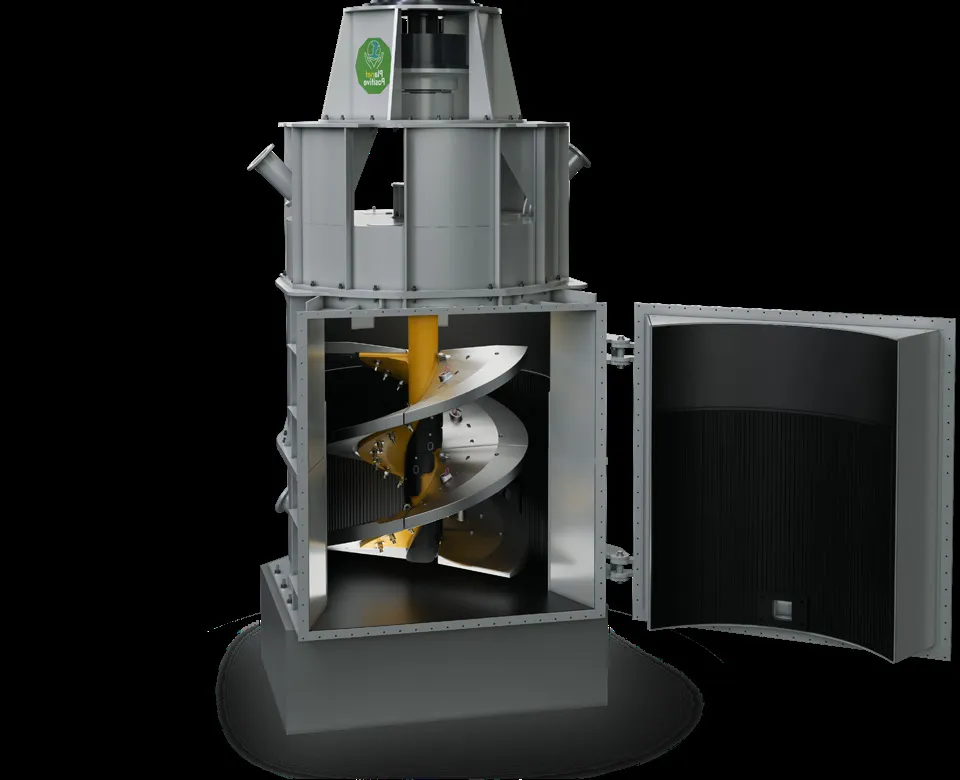

主机剖切定位图

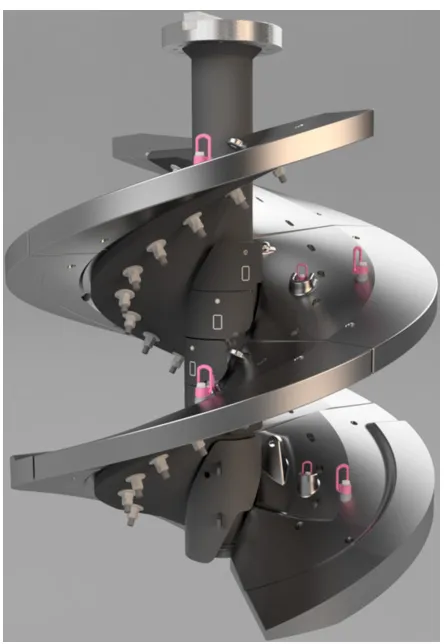

螺旋搅拌器整体3D渲染——分段式耐磨衬板覆盖螺旋叶片

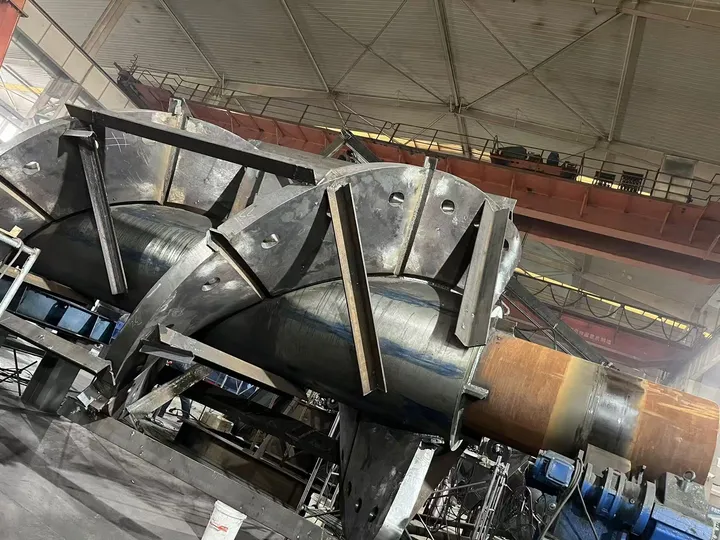

车间实拍——大型螺旋搅拌器半成品组装

耐磨件实物照片

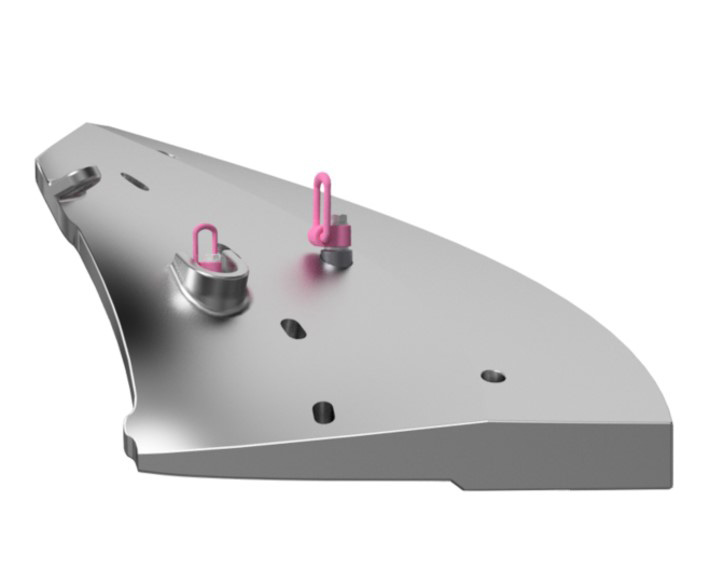

弧形衬板——带嵌入式提升吊点，安全安装设计

车间实拍——衬板毛坯待加工

车间实拍——成品衬板待发货

塔磨机（立式搅拌磨）是细磨与超细磨的核心设备。电机经减速机构驱动立轴，带动螺旋搅拌器在充满研磨介质的筒体内高速旋转，矿浆在螺旋作用下循环流动，通过介质间的剪切、挤压和摩擦实现物料细磨。本文覆盖 Metso Vertimill、SMD、HIGmill、VXPmill、EIRICH TowerMill 等主流结构；不同机型的筛分、排料和轴封布置差异显著，订货时须按主机型号、OEM 图号与实测尺寸复核。

核心优势

高磨矿效率：立式结构，能量密度高，细磨产品粒度可达 P80 = 20–45 μm
低介质消耗：搅拌器设计优化研磨介质运动轨迹，降低介质磨损
灵活配置：转速、介质尺寸、矿浆浓度可调，适应不同矿石特性
占地面积小：垂直安装，厂房空间利用率高

设备零件清单

零件识别与技术清单

每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。

核心组件与总成

单一零件与维护件

螺旋搅拌器 / 叶轮

Screw Impeller / Agitator

候选材料: 筒体中央立轴外部

螺旋叶片端部

Screw Tip / Flight Tip

候选材料: 螺旋叶片外缘及下端高磨损区

筒体衬板

Mill Shell Liner

候选材料: 筒体内壁

底板衬板

Bottom Plate / Base Liner

候选材料: 磨机筒体底部

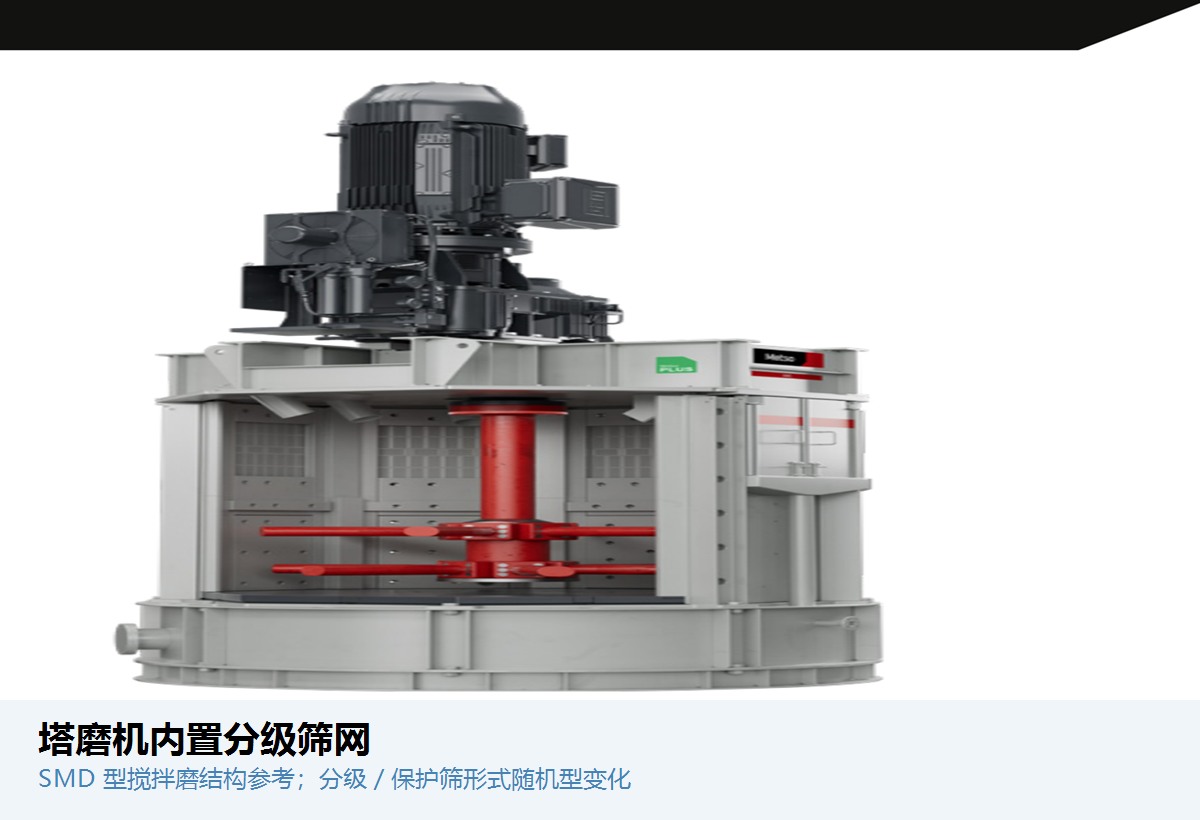

内置分级筛网

Internal Classifying Screen

候选材料: 上部溢流或内部选别区，视机型配置

轴承套

Bearing Sleeve

候选材料: 搅拌轴支承部位

轴密封

Shaft Seal

候选材料: 立轴穿壳部位，视机型配置

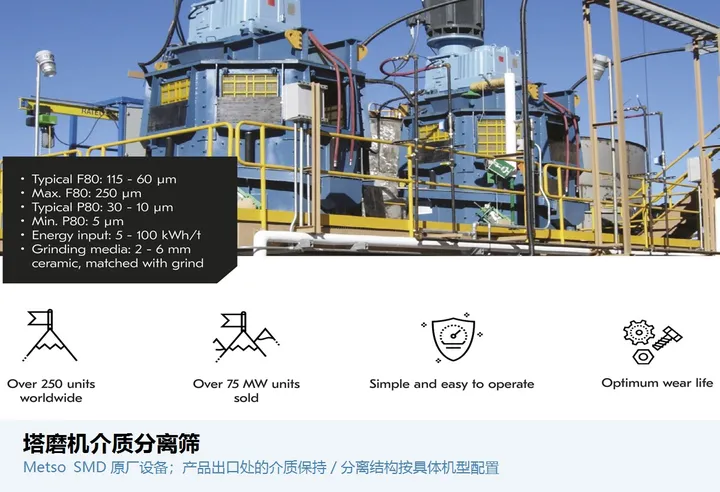

介质分离筛

Media Separation Screen

候选材料: 产品排出及研磨介质拦截区

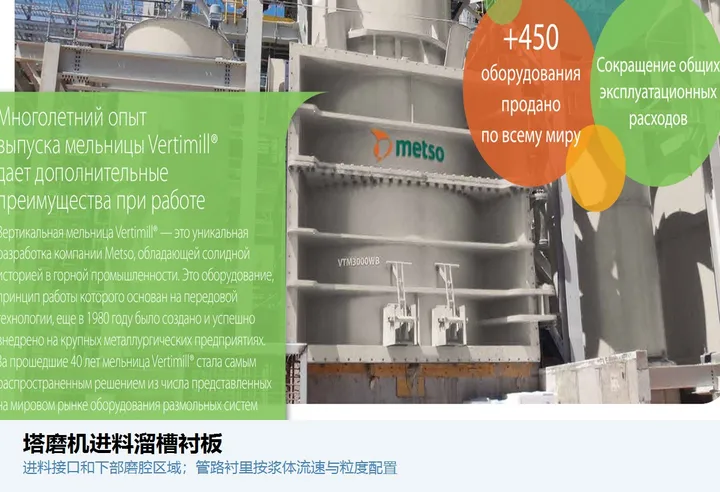

进料溜槽衬板

Feed Chute Liner

候选材料: 进料口及溜槽受冲击面

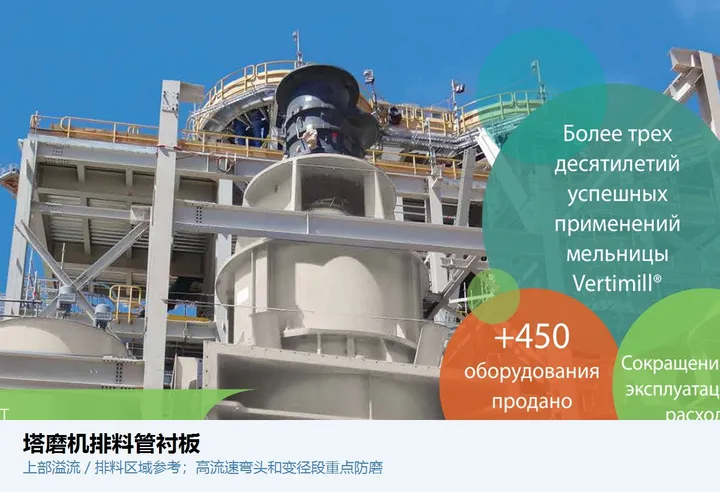

排料管衬板

Discharge Pipe Liner

候选材料: 排料管、弯头及变径冲刷区

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。

关键磨损部件技术要点

螺旋搅拌器（Screw / Agitator）：设备核心运动部件，承受研磨介质直接冲击与矿浆冲刷。采用高铬铸铁或耐磨合金钢铸造，分段式设计便于单独更换磨损段
螺旋衬板（Screw Liner / Wear Liner）：包覆在螺旋叶片工作面上的弧形耐磨铸件。分端部衬板（End Liner，每机2件）与磨损衬板（Wear Liner，沿螺旋分布）。Metso Vertimill 新一代衬板在重心位置嵌入提升吊点，无需链条、吊索，单人即可完成安全快速更换
筒体衬板与底板衬板（Shell & Base Liner）：承受研磨介质抛落冲击与矿浆冲刷。Metso 原厂采用 Orebed 磁性衬里——橡胶基体中嵌入强力磁体，利用磨机内铁磁性物料自然形成保护层，大幅降低金属衬板磨损
耐磨帽与轴衬（Wear Cap & Shaft Liner）：保护螺旋轴顶端与搅拌轴表面，避免轴体整体磨损报废，降低大修成本
橡胶垫（Rubber Pad）：部分新型螺旋轴采用聚脲内衬，需在螺旋叶片与铸件衬板之间加装橡胶垫确保密贴
分级筛网与介质分离筛（Classifying / Media Separation Screen）：控制产品粒度并拦截研磨介质，开孔尺寸与材质直接影响磨矿效率与介质流失
轴密封（Shaft Seal）：立轴穿壳部位密封，防止矿浆外泄与研磨介质进入轴承腔

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。例如 Metso Vertimill 螺旋衬板按型号分 Gen 1/Gen 1.5/Gen 2/Gen 3 四代，螺栓规格、吊点位置、弧度半径均有差异。

工程选型要点

塔磨机螺旋与衬板：可落地的性能提升路径

提升耐磨寿命应先准确识别在用螺旋或衬板，再结合实际工况评审材料和结构。Metso Vertimill、FLS TowerMill/VXPmill 以及其他立式搅拌磨均须以各自图纸和接口为准。

塔磨机螺旋询价需要哪些信息？

请提供已知 OEM/品牌、完整型号和序列号、螺旋总成图纸或现用零件号、螺旋位置、接口、尺寸、材料、磨矿介质、矿浆和工况。

如何提高螺旋的使用表现？

先明确实际磨损区域和失效形式，再评审保护范围、连接与接口结构、材料要求和工况。任何寿命对比都应基于改造前后的实际运行记录。

不同品牌立式磨螺旋能否直接通用？

不能。工作原理相近不代表可直接安装。制造应依据适用图纸、尺寸、接口和已提交的设备资料。

可生产该类设备的 OEM 与设备系列

Metso

获取塔磨机/搅拌磨耐磨件方案

发送图纸或零件号，工程师先做适配性、材质与制造可行性评审，再给材料方案与预算区间。寿命不足或异常磨损，请描述工况，我们评估材质、几何结构与工艺方案。
