Utilice los modelos VTM y las dimensiones principales para identificar revestimientos antidesgaste del tornillo, revestimientos de extremos, capuchones antidesgaste, revestimientos del eje, revestimientos magnéticos Orebed®, repuestos de accionamiento y herramientas de mantenimiento. Las referencias de planos, generaciones y dimensiones orientan la fabricación en China, el control de calidad y la entrega.
Vertimill® es la gama de molinos verticales de agitación por gravedad de Metso. Las cantidades de revestimientos del tornillo, los patrones de orificios, los puntos de elevación, las almohadillas de caucho y los detalles de modelo difieren entre modelos VTM, W/WB, C/LS y VGX anteriores. Aquí solo se publican relaciones entre modelos y componentes respaldadas por información del fabricante.
Solo se presentan dimensiones generales, potencia instalada y peso en vacío necesarios para identificar repuestos. Los números de modelo indican clases de potencia en caballos y no deben interpretarse directamente como kW. Compare cada proyecto con la placa de identificación, la ficha técnica y el plano de conjunto.
| Modelo estándar | H × L × W | potencia del motor | Peso en vacío |
|---|---|---|---|
| VTM-650-WB | 12,270 × 3,250 × 3,860 mm | 485 kW / 650 hp | 82.6 t |
| VTM-800-WB | 13,460 × 3,560 × 4,060 mm | 597 kW / 800 hp | 100.4 t |
| VTM-1000-WB | 13,460 × 3,660 × 4,270 mm | 746 kW / 1,000 hp | 116.1 t |
| VTM-1250-WB | 13,460 × 4,090 × 4,520 mm | 932 kW / 1,250 hp | 125.4 t |
| VTM-1500-WB | 14,220 × 4,370 × 4,570 mm | 1,118 kW / 1,500 hp | 167.0 t |
| VTM-3000-WB | 17,590 × 6,820 × 6,880 mm | 2,237 kW / 3,000 hp | 343.0 t |
| VTM-4500-C | 18,600 × 6,820 × 6,880 mm | 3,355 kW / 4,500 hp | 367.079 t |
Estos modelos relacionan placas anteriores y registros de piezas usadas con el mismo proceso Vertimill de piezas de desgaste, repuestos, materiales y consultas. Los sufijos completos, números de serie, generaciones de revestimientos, plano y planos siguen siendo esenciales para aprobar la fabricación.
| Grupo de instalaciones | Modelos registrados | Identificación y comparación de piezas |
|---|---|---|
| Modelos VTM-WB pequeños y tempranos | VTM-15-WB, VTM-20-WB, VTM-30-WB, VTM-100-WB, VTM-125-WB, VTM-250-WB, VTM-300-WB, VTM-500-WB | Compruebe placa de identificación, sufijo completo, número de serie, conjunto del tornillo y generación de revestimientos |
| Modelos VTM-WB medianos y grandes | VTM-650-WB, VTM-800-WB, VTM-1000-WB, VTM-1250-WB, VTM-1500-WB, VTM-2250-WB, VTM-3000-WB | Compruebe revisión del conjunto, segmentación de revestimientos, plano, dimensiones de interfaces y configuración de accionamiento |
| Sufijos VTM-C, W y LS anteriores | VTM-3750-C, VTM-4500-C; W, LS anteriores y otras variantes de denominación | Compare la placa completa, los registros de instalación y la revisión del plano; no suponga intercambiabilidad directa con instalaciones WB |
| Serie de productos actual | Vertimill 7000 | Compare dimensiones, potencia, interfaces y repuestos con la ficha técnica, el plano y los planos del fabricante para el proyecto |
Pueden existir varias generaciones de revestimientos para un modelo. Utilice estos números para relacionar las piezas usadas, los registros de instalación y los planos con la generación correcta. Antes de fabricar, compare la revisión del plano, las interfaces, la cantidad y las dimensiones medidas.
| Grupo de modelos aplicable | Detalles de modelos de revestimientos antidesgaste | Detalles de modelos de revestimientos de extremos |
|---|---|---|
| VTM-3000-WB / VTM-4500-C | 03-525695 · ZX12002078 · ZX11853305 | ZX11641731 · ZX12035288 · ZX11739360 · ZX11833209 |
| VTM-2250-WB / VGX-3000 | ZX11875643 | ZX11875644 |
| VTM-1500-WB / VGX-1850 | 03-156395 · ZX11812072 | 03-156390 · ZX11557494 · ZX11754067 · ZX11821859 |
| VTM-1250-WB / VGX-1500 | 03-156375 · ZX11580931 · ZX11939436 · ZX11998733 | 03-156370 · ZX11460132 · ZX11841086 · ZX11998732 |
| VTM-1000-WB / VTM-1250-W / VGX-1250 | 03-156345 · ZX11715689 | 03-156340 · ZX11715692 · ZX11803773 |
| VTM-800-WB / VTM-900-W | 03-156314 · ZX11574390 | 03-156313 · ZX11574395 · ZX11984828 |
| VTM-650-WB / VTM-800-W | 03-156335 · ZX11384786 | 03-156330 · ZX11384787 · ZX11878909 · ZX11984810 |
| VTM-500-WB / VTM-600-W | 03-156382 · ZX11937278 | 03-156381 · ZX11937217 · ZX11915417 |
| VTM-400-WB / VTM-400-LS / VTM-500-W | 03-005004 · MM1565336 | 03-156305 · MM1565428 |
| VTM-250/300-WB / VTM-300/350-W / VTM-300-LS | 03-156365 | 03-156360 |
| VTM-150/200-WB / VTM-200/250-W / VTM-200/250-LS | 03-056604 | 03-271600 |
| VTM-125-WB / VTM-150-W / VTM-150-LS | 03-200200 · ZX11888379 | 03-156320 · ZX11888297 |
| VTM-75-WB / VTM-100-W / VTM-100-LS | 03-056503 | 03-056808 |
| VTM-40/60-WB / VTM-50/75-W / VTM-50/75-LS | 03-056901 | 03-214100 |
| VTM-20-WB / VTM-30-LS | 03-207300 | 03-207200 |
| VTM-15-WB / VTM-20-W / VTM-20-LS | 03-147202 | 03-147302 |
Los números siguen el catálogo de piezas de desgaste Metso Vertimill®, manteniendo las relaciones con instalaciones anteriores W/WB, C/LS y VGX. ANRANST es un equipo independiente de ingeniería de piezas de desgaste; no se implica autorización del fabricante. Las consultas requieren comparar conjuntamente modelo, número de serie, generación de revestimientos, planos y piezas usadas.

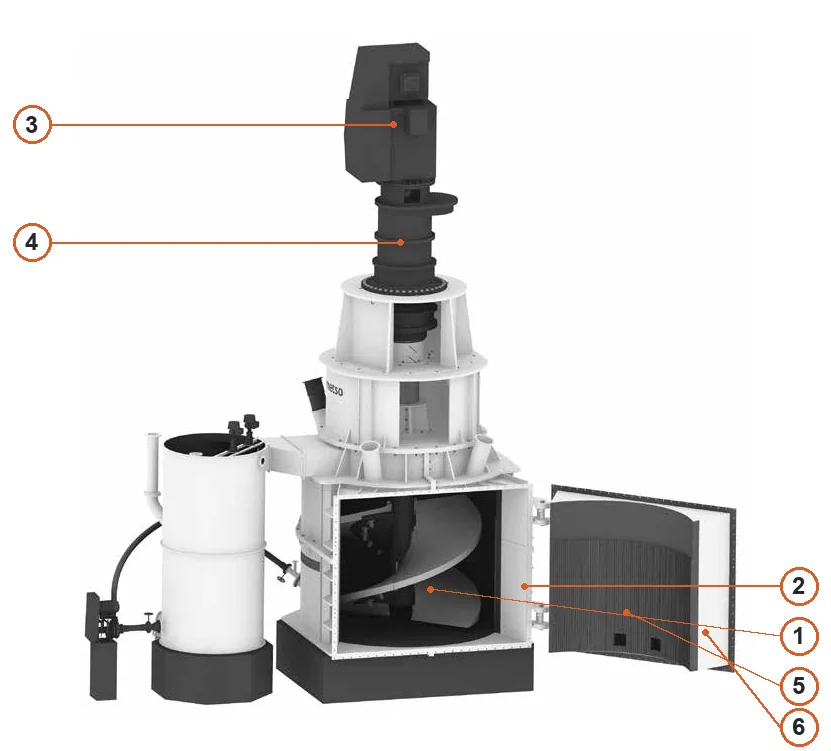

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Tornillo agitador | Tornillo dentro de la cámara de molienda abierta | Configuración en sección de Vertimill del manual; modelo exacto no especificado |
| 2 | Carcasa de la cámara de molienda | Carcasa derecha que rodea el tornillo de molienda | Configuración en sección de Vertimill del manual; modelo exacto no especificado |
| 3 | Motor de accionamiento | Motor de accionamiento en la parte superior | Configuración en sección de Vertimill del manual; modelo exacto no especificado |
| 4 | Gearbox | Reductor debajo del motor | Configuración en sección de Vertimill del manual; modelo exacto no especificado |
| 5 | Revestimiento magnético | Revestimiento en la puerta de acceso abierta a la derecha | Configuración en sección de Vertimill del manual; modelo exacto no especificado |
| 6 | Puerta de acceso | Marco de la puerta de acceso abierta de la cámara a la derecha | Configuración en sección de Vertimill del manual; modelo exacto no especificado |
Las cargas y el desgaste difieren por posición. Los revestimientos del tornillo resisten abrasión y cargas de agitación; los componentes del eje aíslan el flujo erosivo; Orebed® utiliza material magnético para formar una capa protectora. Determine los materiales según la posición, el plano y las condiciones de operación.

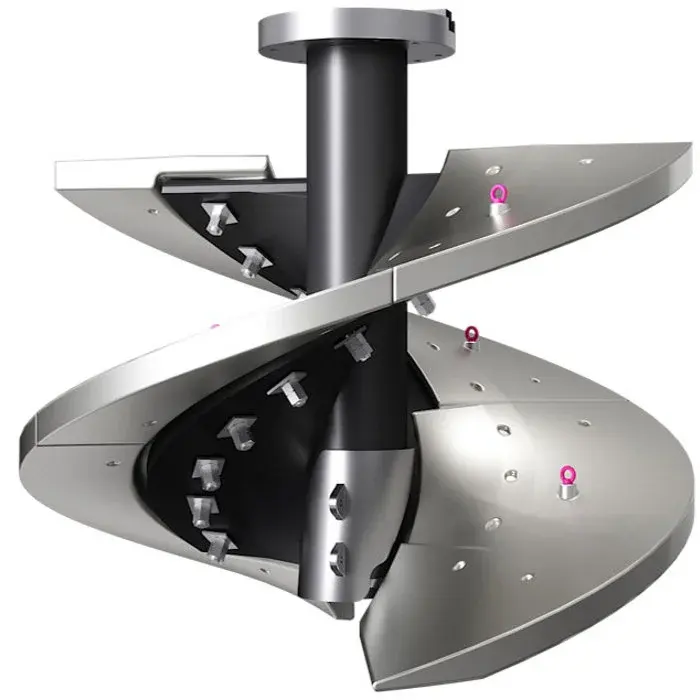

Revestimientos antidesgaste del tornillo
Montados en la cara de trabajo de las hélices del tornillo para proteger su cuerpo y mantener su perfil. Compruebe modelo, generación, cantidad por molino, orificios, espesor, puntos de elevación y dirección de desgaste. La aleación fundida resistente al desgaste debe compararse con el plano.

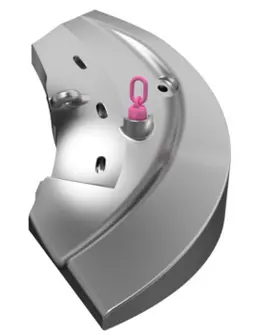

Revestimientos de extremos
Situados en el extremo inferior del tornillo, generalmente como dos piezas por molino. Esta zona sufre erosión por lodo, abrasión e impactos locales. Compruebe perfiles interior y exterior, ajuste del par, generación y orificios de elevación.

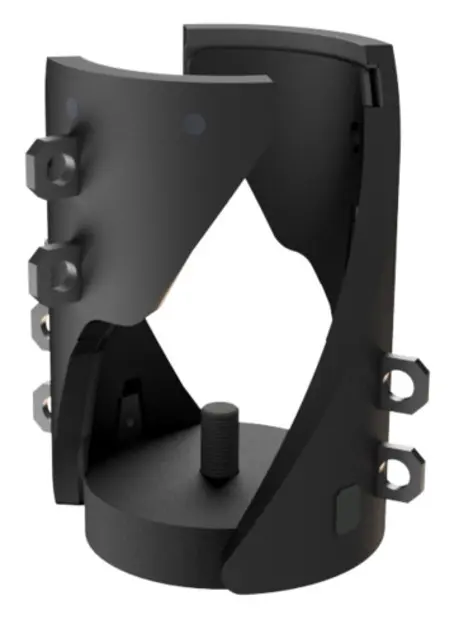

Kits de capuchones antidesgaste
Protegen la parte inferior del eje del tornillo. Los diseños de fundición, caucho o caucho/poliuretano varían según el modelo y la generación. La apariencia por sí sola es insuficiente; compruebe los detalles originales del modelo, los orificios de fijación y la interfaz del extremo del eje.

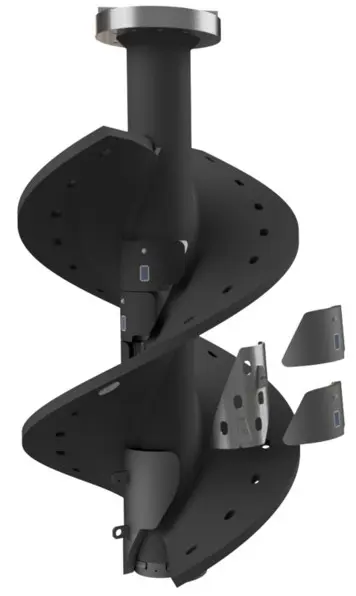

Revestimientos del eje & placas adaptadoras
Los revestimientos del eje protegen el eje del tornillo contra el lodo y las partículas abrasivas; las placas adaptadoras y cuñas forman la interfaz de montaje. El catálogo del fabricante especifica revestimientos de eje de caucho y placas adaptadoras de acero bajo en carbono. Compruebe cantidades de secciones, posiciones de soldadura y relaciones de apriete.

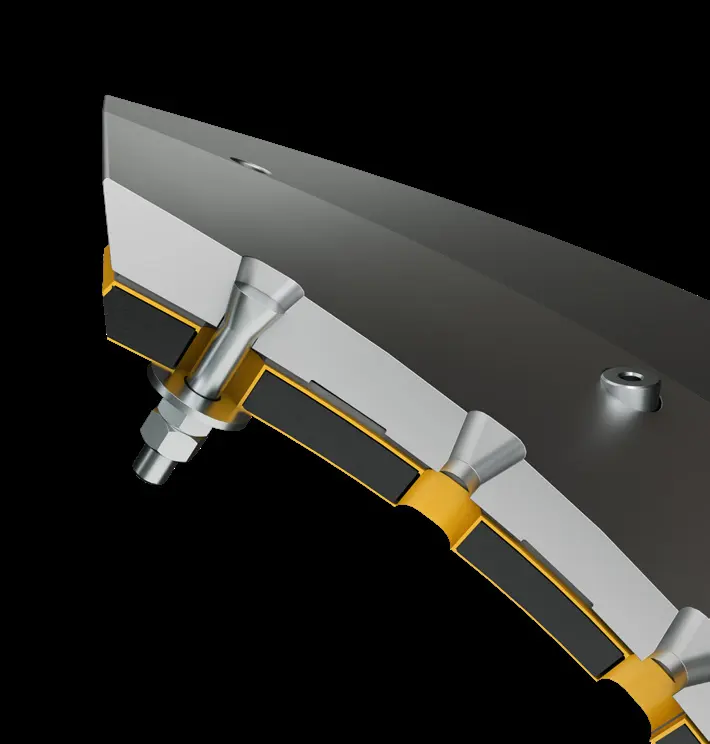

Elementos de fijación & almohadillas de caucho
Incluye pernos de cabeza ovalada, arandelas especiales, tuercas y almohadillas de caucho utilizados con configuraciones específicas de eje revestido con poliurea. Compruebe roscas, longitudes, cantidades por revestimiento, método de precarga y generación de revestimientos.

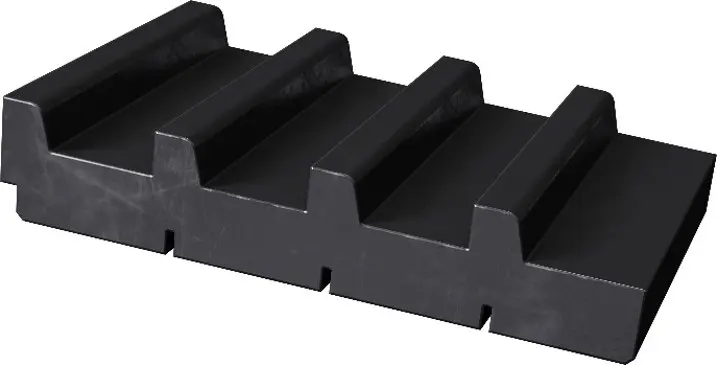

Revestimientos magnéticos Orebed®
Utilizados en la pared y puerta del molino, con imanes cerámicos permanentes integrados en caucho resistente al desgaste. Solo se forma una capa protectora cuando los medios o el lodo contienen suficiente material ferromagnético. Los diseños difieren entre VTM-1500 y modelos menores y VTM-2250 y modelos mayores.
Las piezas de protección del eje varían según el modelo y la generación. No deben mezclarse las versiones de caucho, caucho/poliuretano y fundición. Los siguientes son números de identificación del catálogo del fabricante.
| Modelo aplicable | Componente | Detalles originales del modelo |
|---|---|---|
| VTM-3000-WB / VTM-4500-C | Capuchón antidesgaste Gen 1: fundición / Gen 2: caucho | ZX11736479 / ZX11897530 |
| VTM-2250-WB / VGX-3000 | Capuchón antidesgaste Gen 1: fundición | AX02-100185735 |
| VTM-1500-WB / VGX-1850 | Capuchón antidesgaste Gen 1/2/3 | ZX11750007 / ZX11841891 / ZX11968277 |
| VTM-1500-WB / VGX-1850 | Kit de revestimiento del eje / placa adaptadora | ZX11943843 / ZX11816433 |
| VTM-1000/1250-WB / VTM-1250-W / VGX-1250/1500 | Capuchón antidesgaste Gen 1/2/3 | ZX11721209 / ZX11881671 / ZX11998734 |
| Igual que arriba | Revestimiento del eje / placa adaptadora | ZX11962931 / ZX11853090 |
| VTM-800-WB / VTM-900-W | Capuchón antidesgaste Gen 1/2 | ZX11833426 / ZX11959231 |
| VTM-650-WB / VTM-800-W | Capuchón antidesgaste Gen 1: fundición | ZX11769932 |
| VTM-500-WB / VTM-600-W | Capuchón antidesgaste Gen 1: caucho | ZX11896212 |
| VTM-400-WB / VTM-400-LS / VTM-500-W | Capuchón antidesgaste Gen 1: fundición | ZX11848309 |
Las unidades totalmente de caucho se utilizan para VTM-1500 y modelos menores; las unidades con cubierta de acero, para VTM-2250 y modelos mayores; las unidades de alta temperatura con cubierta de acero, para apagado de cal. La aplicabilidad depende además del magnetismo del material y de la construcción original.
| Tipo | Ancho × longitud nominales | Detalles originales del modelo |
|---|---|---|
| Totalmente de caucho | 6.25 × 10 / 7.5 / 5 / 2.5 in | 02-804289 / 02-804713 / 02-804714 / 02-804715 |
| Totalmente de caucho | 3.125 × 10 / 7.5 / 5 / 2.5 in | 02-804716 / 02-804717 / 02-804718 / 02-804719 |
| Con cubierta de acero | 6.25 × 10 / 7.5 / 5 / 2.5 in | 02-800306 / 02-801247 / 02-801519 / 02-802042 |
| Con cubierta de acero | 3.125 × 10 / 7.5 / 5 / 2.5 in | 02-801246 / 02-801248 / 02-801520 / 02-802043 |
| Con cubierta de acero para alta temperatura | 6.25 × 10 / 7.5 / 5 / 2.5 in | SK-02-810826 / ZX11298009 / SK-02-810827 / ZX11771421 |
El motor de velocidad fija, la caja de engranajes planetarios, los rodamientos de rodillos a rótula y el tornillo suspendido forman el sistema de accionamiento y soporte Vertimill. Compare conjuntamente los repuestos con el modelo específico, la disposición del eje, las interfaces, la lubricación y las referencias de montaje.
Interfaces de motor & caja de engranajes planetarios
Compruebe el modelo VTM, la potencia, el eje de salida, las bridas, los conectores, el sentido de giro, las conexiones de lubricación y la cota de montaje. Identifique las piezas internas de la caja mediante la placa, el número de conjunto y los planos del fabricante; los datos generales de molinos de torre no los sustituyen.
Abrir identificación general de accionamientos →Rodamientos de rodillos a rótula & soportes
Sostienen el eje del tornillo suspendido. Compruebe la designación completa y el sufijo del rodamiento, la holgura, los ajustes, el alojamiento, los sellos, la lubricación y la disposición de extremo fijo/flotante. No deduzca especificaciones por la apariencia.
Abrir identificación general de rodamientos y soportes →Eje del tornillo & cuerpo del tornillo
Son repuestos estructurales grandes, distintos de los revestimientos del tornillo. Compruebe longitud total, muñones, bridas, geometría del tornillo, orificios de revestimientos, soldadura y ensayos no destructivos. Identifique los revestimientos de protección del eje por separado del propio eje.
Abrir la página general de estructuras de ejes →Esta tabla se aplica únicamente a la revisión archivada del proyecto de molino vertical de agitación en húmedo VTM-3000-WB. El conjunto del proyecto y el plano general tienen un nivel de identificación distinto de los números individuales de revestimientos antidesgaste y de extremos del catálogo público. Compare nuevamente la placa completa, el número de serie, la revisión del plano y las interfaces reales; no extrapole a otras instalaciones VTM-3000-WB.
| Componente correspondiente | Detalles del modelo del proyecto | Número de plano | Cantidad por molino / peso registrado |
|---|---|---|---|
| Conjunto de tornillo agitador con revestimiento vulcanizado | 05-066939 | 05-066939-01 | 1 pieza / 25,041 kg |
| Conjunto de revestimientos antidesgaste del tornillo | 05-066938 | 05-066938-01 | 1 juego / 34,112 kg |
| Caja de engranajes con acoplamiento | ZX11205715 | 10149257-DWK | 1 pieza / 40,364 kg |
| Motor con acoplamiento | ZX11205718 | 10149259-DWK | 1 pieza / 15,700 kg |
| Conjunto de tanque de clasificación | ZX11211977 | 10143498-DWK | 1 pieza / 8,714 kg |
Límite de identificación: 05-066938 es el número del conjunto de revestimientos antidesgaste del tornillo de este proyecto. No es un número individual de revestimiento antidesgaste listado por generación en el catálogo público. Compare ambos con los planos, las cantidades, las interfaces y la revisión de la instalación.
Solo se muestran herramientas especiales expresamente incluidas en la documentación Metso Vertimill, con modelos aplicables y números de componentes. Seleccione el utillaje según la generación de revestimientos, la carga de trabajo y la tarea de mantenimiento concreta.

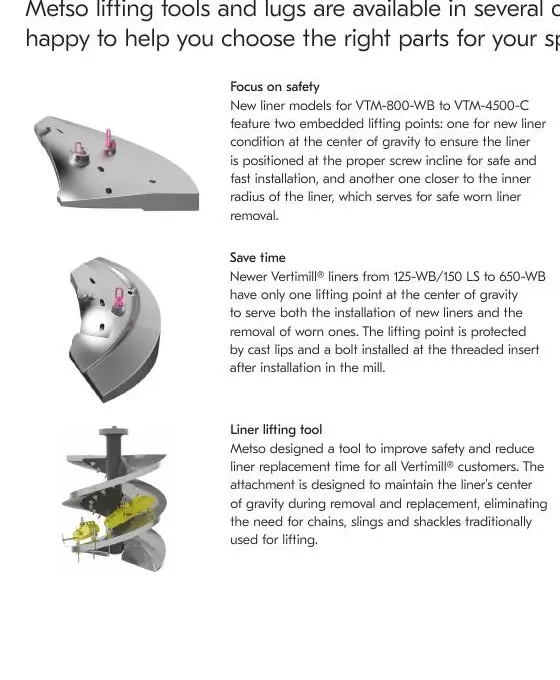

Instalan revestimientos nuevos y retiran los desgastados manteniendo el centro de gravedad y el ángulo de elevación previstos. Los números de herramientas difieren según modelo VTM, revestimiento antidesgaste o de extremo y generación.

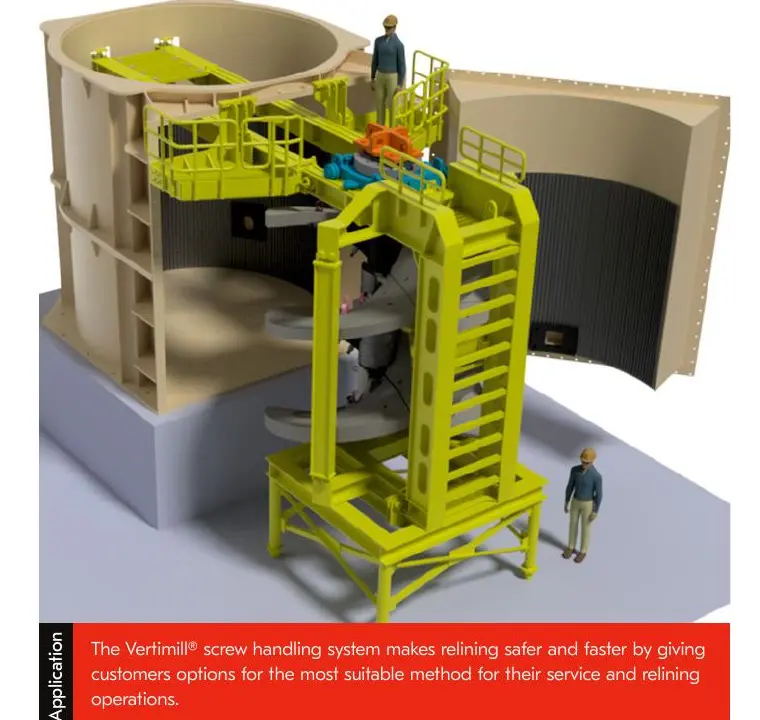

Incluye plataformas de servicio, conjuntos de vigas, bases de soporte, orejetas de elevación, carros de transporte y componentes de elevación mediante gatos del tornillo. Sostiene, gira y transporta el eje del tornillo y el conjunto de revestimientos frente al molino o en la zona de mantenimiento.
Facilite el modelo VTM completo, el número de serie, la posición del revestimiento antidesgaste o de extremo, los detalles actuales del modelo, la generación de revestimientos, planos, fotografías de la pieza usada y dimensiones principales.
El modelo por sí solo es insuficiente. La información del fabricante incluye varias generaciones de revestimientos, puntos de elevación y piezas de montaje para un modelo. Compare nuevamente plano, interfaces, generación y dimensiones.
No. Depende de medios magnéticos o material ferromagnético en el lodo para formar una capa protectora. Compruebe el magnetismo del material, la temperatura, el modelo de molino y la construcción original.
Facilite el modelo completo, el número de serie, la posición del revestimiento antidesgaste o de extremo, los detalles actuales del modelo, la generación de revestimientos, planos, fotografías de la pieza usada, material y condiciones de operación. Utilizamos estos datos para identificar la pieza, organizar producción en fundiciones certificadas, coordinar el control de calidad y entregar el producto terminado.
