Alimentadores de placas Metso AF

Identifique placas, revestimientos, cadenas, ruedas dentadas, rodillos, ejes de cabeza, rodamientos y sistemas de tensado según el modelo AF4–AF18, la anchura y la longitud. Coordinamos la fabricación según planos en China, el control de calidad y la entrega de piezas terminadas.

Alimentador de placas Metso
Alimentador de placas Metso con placas, recorrido de cadena, barandillas de seguridad y ubicación del accionamiento directo.

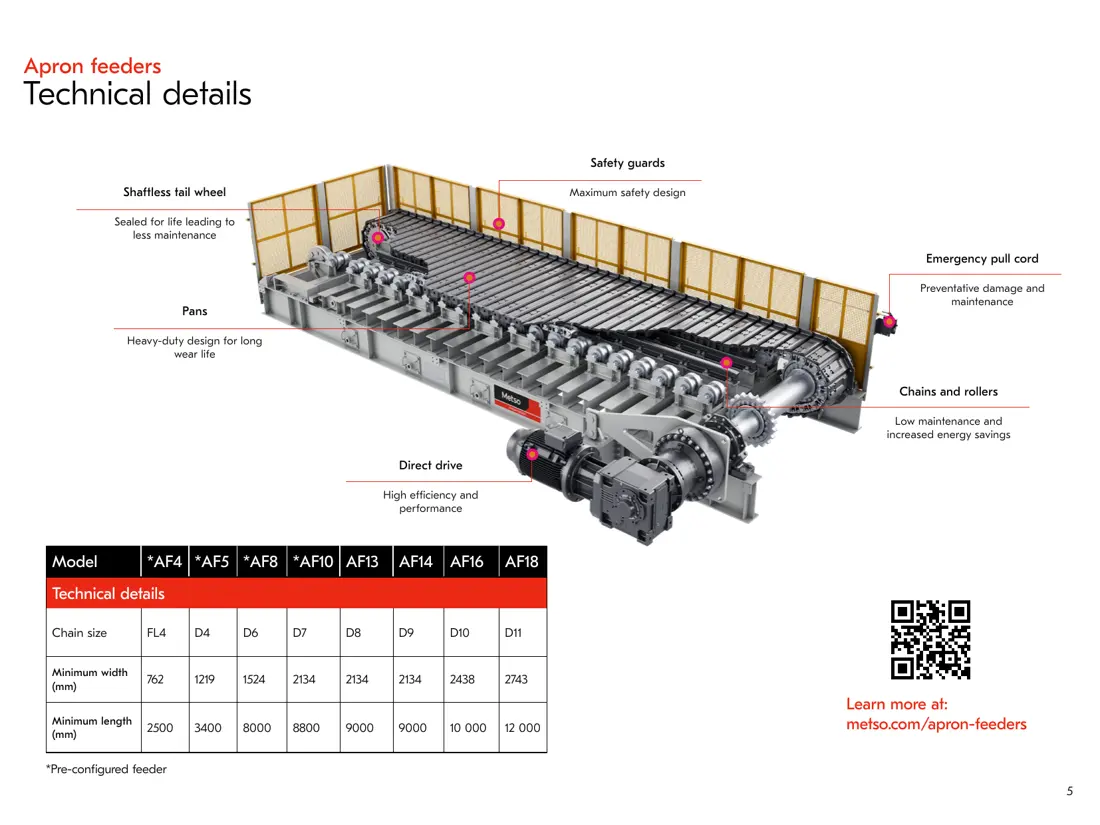

Disposición técnica del alimentador de placas Metso

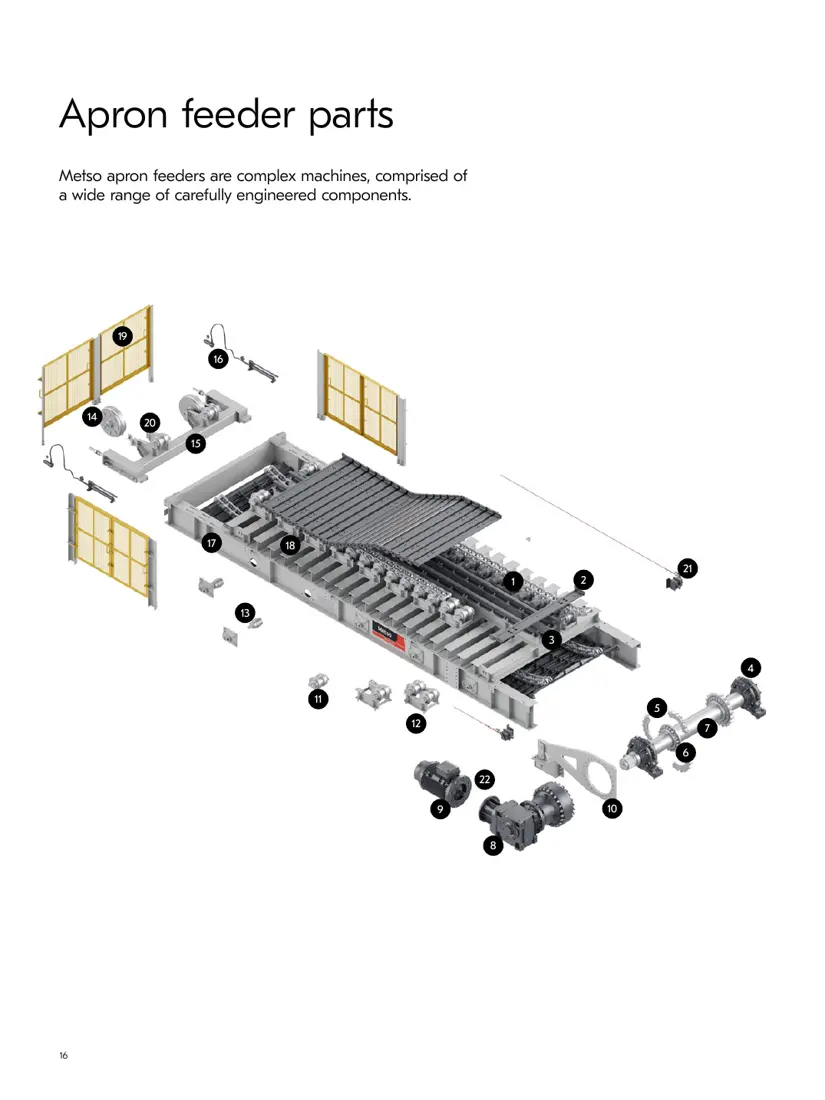

Vista explosionada y posiciones de componentes del alimentador de placas Metso
Vista explosionada del folleto Metso de 2026: 22 posiciones identifican cadenas, placas, vigas de impacto, rodamientos, ruedas dentadas, ejes de cabeza, accionamientos, rodillos, ruedas de cola y sistemas de tensado y bastidor.
Series de equipos OEM

Compruebe el modelo AF y las dimensiones antes de seleccionar las piezas

La documentación actual de Metso sobre alimentadores de placas incluye configuraciones estándar y de proyecto desde AF4 hasta AF18. ANRANST se centra en placas y piezas de desgaste de la zona de recepción, cadenas y ruedas dentadas, rodillos, ejes de cabeza y rodamientos, tensado y reparaciones estructurales. El nombre genérico alimentador de placas no basta para identificar una máquina instalada.

8Serie AF en el folleto actual
914–3,353 mmIntervalo de anchura estándar indicado
2,500–13,000+ mmIntervalo de longitud estándar indicado
22Posiciones en la vista explosionada del fabricante
Modelos y dimensiones clave

Serie estándar AF4–AF18

Solo se indican modelos, anchuras y longitudes estándar necesarios para identificar las piezas. Compruebe la capacidad, la potencia del accionamiento, la inclinación y las cargas de la tolva en la documentación del proyecto.

ModelDimensiones claveConfiguration
AF4Anchura 914–1,524 mm; longitud 2,500–7,900 mmSerie preconfigurada
AF5Anchura 1,219–2,134 mm; longitud 3,400–9,700 mmSerie preconfigurada
AF8Anchura 1,524–2,438 mm; longitud 8,000–12,200 mmSerie preconfigurada
AF10Anchura 2,134–3,048 mm; longitud 8,800–13,000 mmSerie preconfigurada
AF12Anchura 2,134–3,048 mm; longitud 8,800–13,000 mmGama modular estándar
AF14Anchura 2,438–3,353 mm; longitud desde 10,000 mmLongitud configurada según la anchura
AF16Anchura 2,438–3,353 mm; longitud desde 10,000 mmGama modular para servicio pesado
AF18Anchura y longitud específicas del proyectoSerie a medida para servicio pesado
Fuentes de modelos y dimensiones: Página de producto del alimentador de placas Metso y Folleto del fabricante de 2026. El folleto identifica AF4, AF5, AF8 y AF10 como series preconfiguradas; las dimensiones de AF18 son específicas del proyecto. Antes de fabricar, compruebe placa de identificación, número de serie, plano y revisión e interfaces físicas.
Metso

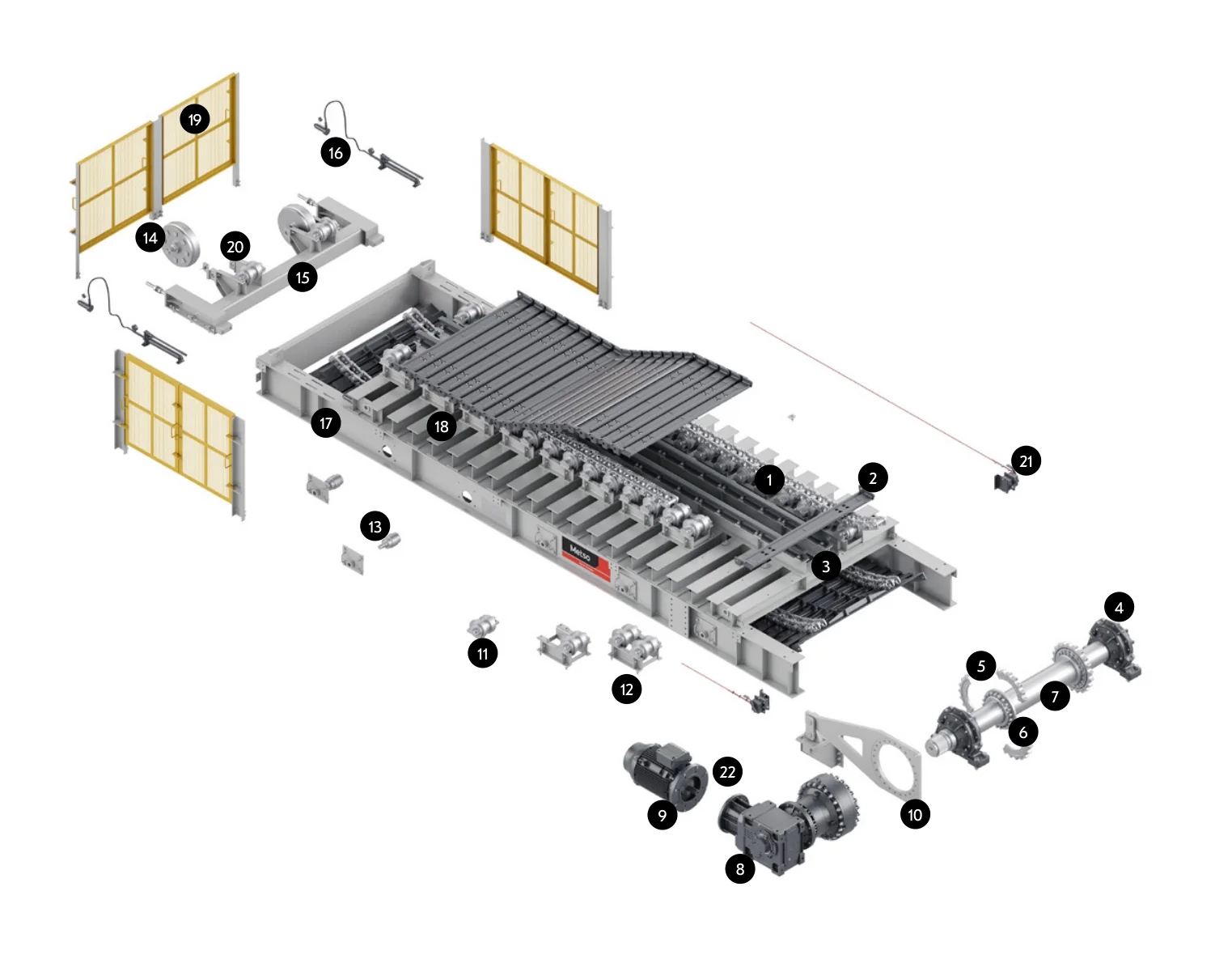

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

Metso AF apron feeders – Esquema de ubicación de componentes
N.ºComponenteUbicaciónAplica a
1ChainCadena lateral bajo las placas2025 handbook / configuración de accionamiento con motor y caja de engranajes
2Placa del alimentadorPlaca de carga ancha en la parte superior2025 handbook / configuración de accionamiento con motor y caja de engranajes
3Riel de impactoRiel longitudinal de impacto bajo las placas2025 handbook / configuración de accionamiento con motor y caja de engranajes
4BearingRodamiento separado en el extremo derecho del eje de cabeza2025 handbook / configuración de accionamiento con motor y caja de engranajes
5SprocketRueda dentada segmentada en el conjunto del eje de cabeza2025 handbook / configuración de accionamiento con motor y caja de engranajes
6HubCubo en el centro de la rueda dentada2025 handbook / configuración de accionamiento con motor y caja de engranajes
7Eje de la cabezaEje transversal entre las ruedas dentadas2025 handbook / configuración de accionamiento con motor y caja de engranajes
8GearboxCaja de engranajes separada en la parte inferior derecha2025 handbook / configuración de accionamiento con motor y caja de engranajes
9Motor de accionamientoMotor separado en la parte inferior izquierda2025 handbook / configuración de accionamiento con motor y caja de engranajes
10Brazo de reacción / articulaciónBrazo de reacción que conecta la caja de engranajes con el bastidor principal2025 handbook / configuración de accionamiento con motor y caja de engranajes
11Rodillo portanteRodillo portante separado bajo la cadena2025 handbook / configuración de accionamiento con motor y caja de engranajes
12Módulo de rodillosBastidor modular que sostiene los rodillos2025 handbook / configuración de accionamiento con motor y caja de engranajes
13Rodillo de retornoRodillo inferior de apoyo del retorno de cadena2025 handbook / configuración de accionamiento con motor y caja de engranajes
14Rueda guía de colaRueda guía circular de cola separada2025 handbook / configuración de accionamiento con motor y caja de engranajes
15Bastidor tensorBastidor de soporte del conjunto tensor de cola2025 handbook / configuración de accionamiento con motor y caja de engranajes
16Sistema tensorEquipos tensores hidráulicos y de tornillo en la cola2025 handbook / configuración de accionamiento con motor y caja de engranajes
17FrameBastidor portante principal del alimentador2025 handbook / configuración de accionamiento con motor y caja de engranajes
18CrossbeamTravesaño entre los laterales del bastidor2025 handbook / configuración de accionamiento con motor y caja de engranajes
19GuardProtección lateral amarilla separada2025 handbook / configuración de accionamiento con motor y caja de engranajes
20Interruptor de velocidad ceroInterruptor de detección de velocidad cero cerca de la rueda de cola2025 handbook / configuración de accionamiento con motor y caja de engranajes
21Cable de parada de emergenciaCable de parada de emergencia e interruptor de disparo a lo largo del lateral del alimentador2025 handbook / configuración de accionamiento con motor y caja de engranajes
22Sistema de lubricaciónEquipo de lubricación centralizada cerca del conjunto de accionamiento2025 handbook / configuración de accionamiento con motor y caja de engranajes
piezas de desgaste

Placas y piezas de desgaste de la zona de recepción

Evalúe por separado el impacto, la abrasión por deslizamiento y la deformación en placas, entrada, paredes laterales, descarga, soportes de impacto y zonas de derrames; después seleccione materiales, tratamiento térmico y diseños reemplazables.

Placas del alimentador / placas de carga
01

Placas del alimentador / placas de carga

Placas / tablillas

Las placas soportan directamente impactos de bloques grandes, compresión y desgaste por deslizamiento. El folleto actual de Metso especifica placas fundidas de acero de alto manganeso con uniones atornilladas, orificios de izaje e indicadores de desgaste. Compruebe los perfiles, las posiciones de los orificios y las combinaciones de placas principales y secundarias de la instalación.

Revestimientos laterales / de faldón
02

Revestimientos laterales / de faldón

Revestimientos laterales / revestimientos de faldones

Se instalan junto al lecho de material para limitar los derrames laterales y proteger la tolva o las paredes. Al seleccionar materiales, distinga las zonas de impacto de bloques grandes, la abrasión por deslizamiento de material fino y la holgura de funcionamiento respecto a las placas. La imagen ilustra la categoría general del componente.

Revestimientos de entrada de cola
03

Revestimientos de entrada de cola

Revestimientos de cola / de entrada

Situados en las zonas de recepción y cola, estos revestimientos soportan principalmente impactos de material en caída y desgaste por material acumulado. Compruebe el perfil de montaje, el espesor, los orificios, los solapes y el acceso para sustitución. La imagen ilustra la categoría general del componente.

Revestimientos de la canaleta de descarga de cabeza
04

Revestimientos de la canaleta de descarga de cabeza

Revestimientos de cabeza / de canaleta de descarga

Situados a lo largo de la descarga de cabeza y la conexión con la canaleta siguiente, estos revestimientos soportan erosión continua por el flujo, impactos locales y abrasión de partículas finas. Seleccione materiales y diseño según altura de caída, granulometría, humedad e intervalo de sustitución. La imagen ilustra la categoría general del componente.

Vigas / placas de impacto
05

Vigas / placas de impacto

Carriles / placas de impacto

Se instalan bajo la zona de recepción de servicio pesado para sostener las placas y reducir la deformación permanente por impacto. El folleto actual de Metso especifica vigas de impacto de acero endurecido. Compruebe la anchura real, el número de vigas y las interfaces antes de fabricar. La imagen ilustra la categoría general del componente.

Revestimientos de bandeja de derrames
06

Revestimientos de bandeja de derrames

Revestimientos de bandeja colectora

Se sitúan bajo el ramal de retorno y el bastidor para recoger material que cae entre las placas y proteger el bastidor. La abrasión de partículas finas y el acceso para limpieza determinan la selección; considere desmontabilidad, acumulaciones y corrosión. La imagen ilustra la categoría general del componente.

repuestos

Repuestos del accionamiento por cadena, de soporte y estructurales

Compruebe cadenas, ruedas dentadas, rodillos, ejes de cabeza, rodamientos, tensado y accionamiento como un sistema alineado. Las reparaciones estructurales también requieren comprobar la rectitud del bastidor, las cotas de los rodillos y la distancia entre centros de la cadena.

Cadenas y eslabones
01

Cadenas y eslabones

Cadenas / eslabones de cadena

El folleto actual de Metso especifica cadenas de tipo tractor selladas y lubricadas. Compruebe especificación, paso, diseño de eslabones, método de unión, emparejamiento izquierdo/derecho y elongación en servicio.

Consulte la guía general de componentes →
pasadores y casquillos de cadena
02

pasadores y casquillos de cadena

Pasadores de cadena & casquillos

Los pasadores y casquillos forman el principal par de desgaste de las articulaciones de la cadena. Compruébelos conjuntamente según serie de cadena, dimensiones de acoplamiento, material, tratamiento térmico, dureza superficial y estado de lubricación.

Consulte la guía general de componentes →
Ruedas dentadas motrices y cubos
03

Ruedas dentadas motrices y cubos

Ruedas dentadas motrices & cubos

El folleto especifica ruedas dentadas endurecidas y reversibles y cubos mecanizados por separado. Compruebe conjuntamente el número y el perfil de dientes, los chaveteros, los ajustes de los cubos y la especificación de la cadena.

Consulte la guía general de componentes →
Rodillos de carga y retorno
04

Rodillos de carga y retorno

Rodillos de carga & retorno

Los rodillos de carga sostienen el ramal cargado; los de retorno sostienen la cadena y las placas que regresan. Indique en la consulta posición, dimensiones de rodillos, diseño de extremos de eje, sellos, lubricación y soportes modulares.

Consulte la guía general de componentes →
Ruedas de cola y sistemas de tensado
05

Ruedas de cola y sistemas de tensado

Rueda de cola libre & sistema de tensado

El folleto actual de Metso incluye ruedas de cola sin eje, bastidores de tensado y tensores hidráulicos o de tornillo manual. Compruebe la distancia entre centros de la cadena, la carrera, los bloques de montaje y el método de ajuste en obra.

Consulte la guía general de componentes →
Ejes de cabeza, rodamientos y alojamientos partidos
06

Ejes de cabeza, rodamientos y alojamientos partidos

Eje de cabeza, rodamientos & alojamientos partidos

La vista explosionada identifica por separado ejes de cabeza, ruedas dentadas, cubos y rodamientos. El folleto especifica un eje de cabeza forjado de acero de alta aleación, rodamientos de rodillos esféricos y alojamientos partidos. Compruebe muñones, estriados, chaveteros y modelos de rodamientos antes de fabricar.

Consulte la guía general de componentes →
Cajas de engranajes, acoplamientos y motores
07

Cajas de engranajes, acoplamientos y motores

Reductor, acoplamiento & motor

La información del fabricante incluye cajas de engranajes planetarias, conexiones estriadas, motores y brazos de reacción. ANRANST se centra en medir interfaces, piezas de unión y soporte y coordinación del proyecto. Compruebe las unidades de accionamiento originales mediante placa de identificación y configuración.

Envíe los datos para la revisión técnica →

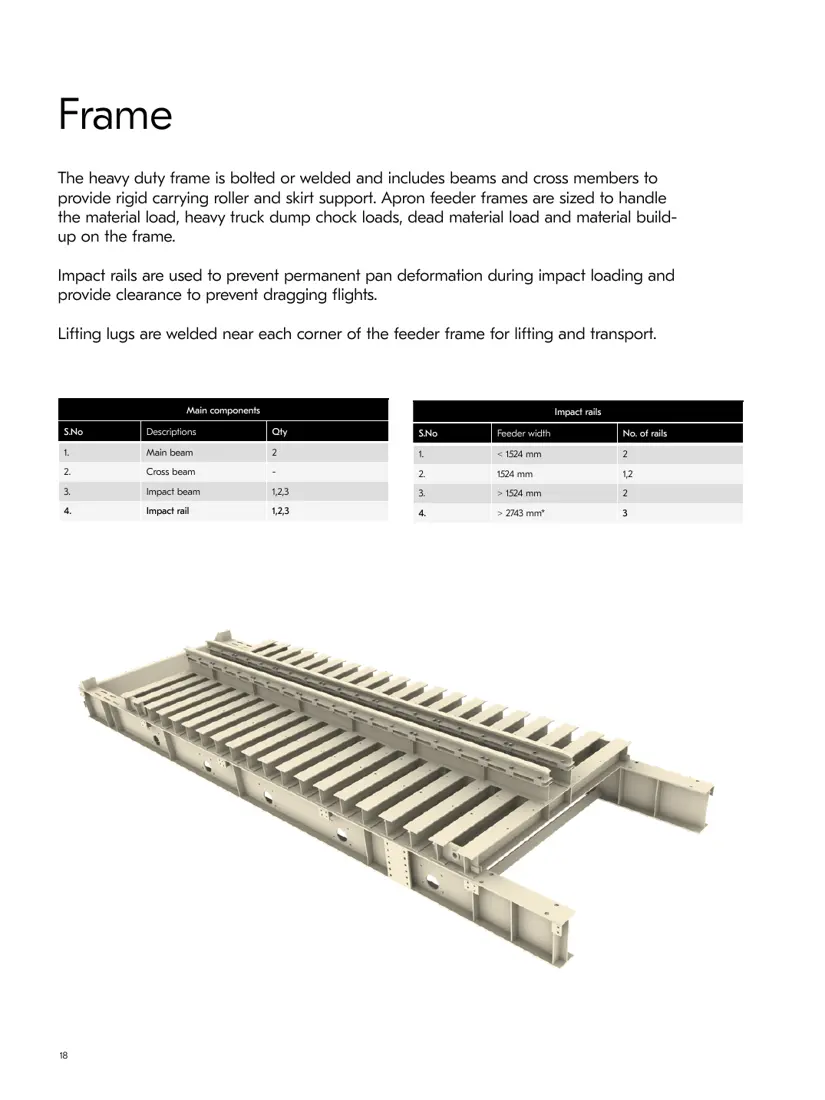

Bastidores, travesaños y módulos de rodillos
08

Bastidores, travesaños y módulos de rodillos

Bastidor, travesaños & módulos de rodillos

El bastidor de servicio pesado consta de vigas principales, travesaños, vigas de impacto y módulos de rodillos. Su reparación o sustitución requiere comprobar rectitud general, líneas centrales de las cadenas, cotas de los rodillos, construcción soldada y condiciones de izaje en obra.

Envíe los datos para la revisión técnica →
Preguntas frecuentes

Preguntas frecuentes

¿Qué información se necesita para consultar repuestos de un alimentador de placas Metso?

Indique modelo AF, placa de identificación o número de serie, pieza o plano, fotografías de la pieza instalada, dimensiones clave, anchura del alimentador, especificación de la cadena y material procesado.

¿Basta el nombre del modelo AF4 o AF10 para fabricar las placas?

No. El modelo solo acota la gama. Compruebe anchura y longitud del alimentador, combinación de placas principales y secundarias, orificios, interfaces de cadena, plano y dimensiones reales.

¿Se pueden identificar ruedas dentadas y ejes de cabeza sin datos del modelo Metso?

El modelo, la especificación de la cadena, las fotografías del conjunto y las mediciones permiten acotar la búsqueda. Antes de fabricar, compruebe planos, perfil de dientes, muñones, chaveteros o estriados y tolerancias de ajuste.

Envíe el modelo Metso AF, un plano o una muestra

Proporcione placa de identificación, número de serie, anchura y longitud del alimentador, especificación de la cadena, fotografías de la pieza instalada, planos, material y condiciones de operación. Estos datos facilitan la identificación de piezas, la evaluación de materiales, la producción en fundiciones certificadas, el control de calidad y la entrega de piezas terminadas.

Marca y modelo del equipoPlanoPlano o dimensionesMaterial actualFotografías de las piezas dañadasVida útil objetivoCondiciones de operación
