01

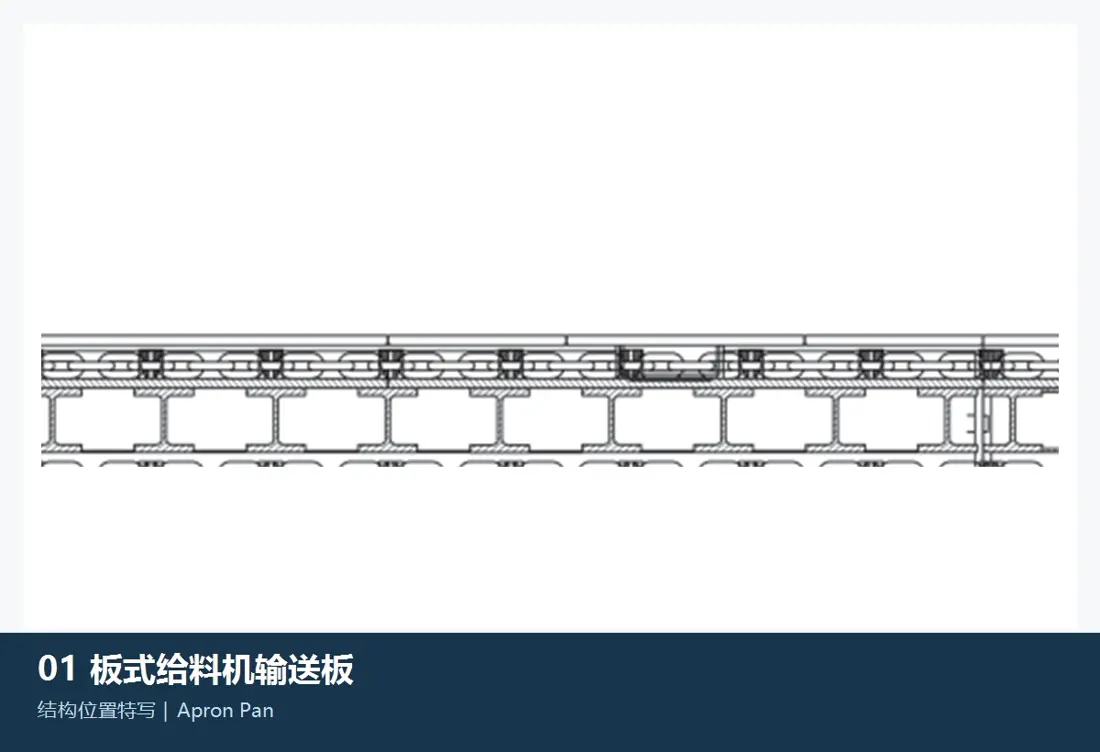

Placa del transportador de placas / placa del alimentador
Placa / bandeja de alimentador
- Opciones de material
- Acero de alto manganeso Mn13Cr2 / Mn18Cr2
- Instalación y función
- Placas metálicas solapadas que forman la superficie de transporte

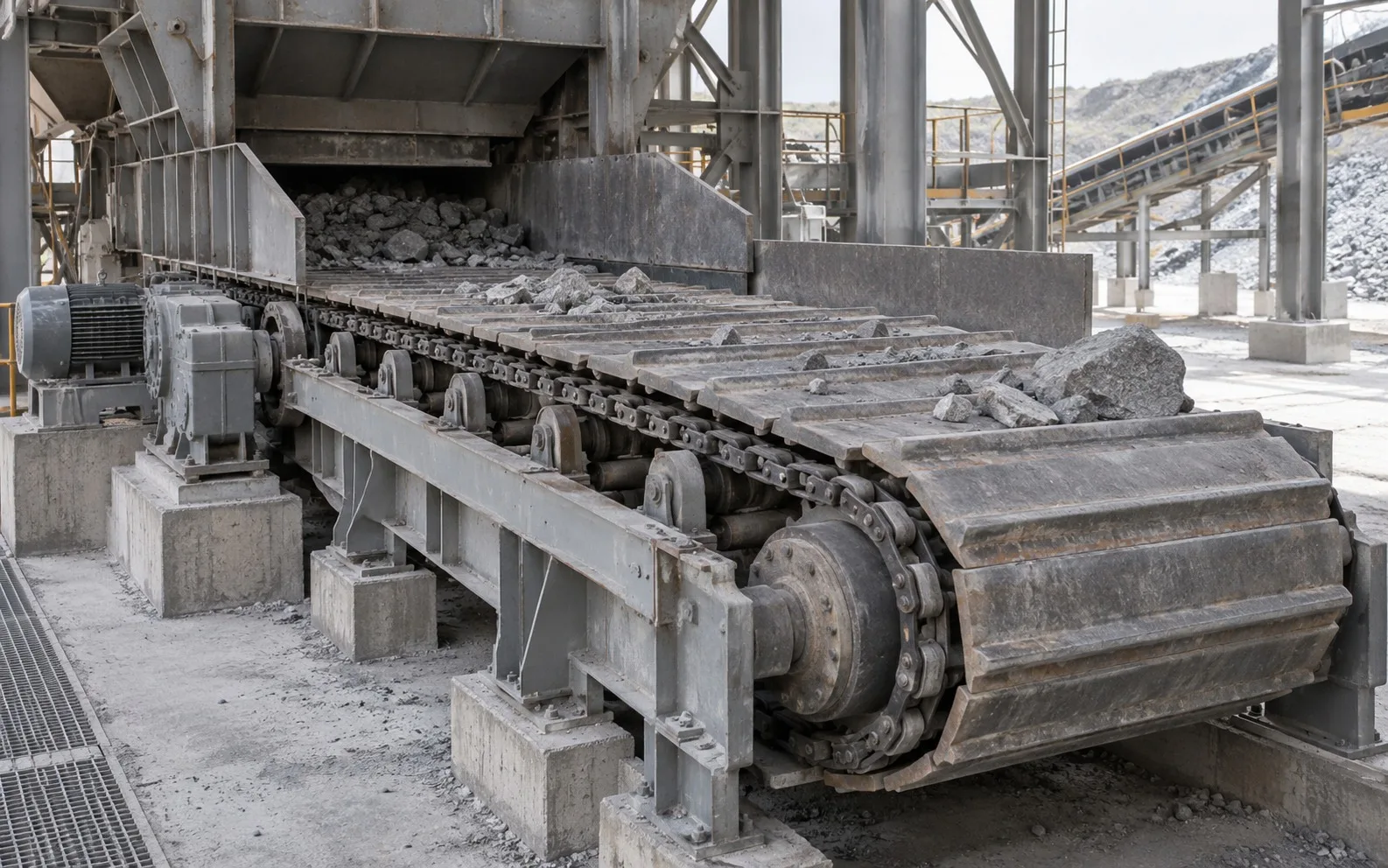

Alimentador de placas
Una opción de alimentación robusta para la trituración primaria. Las placas y cadenas soportan impactos directos de grandes bloques de mineral; seleccione acero al manganeso o Hardox para cada zona según la intensidad del impacto.

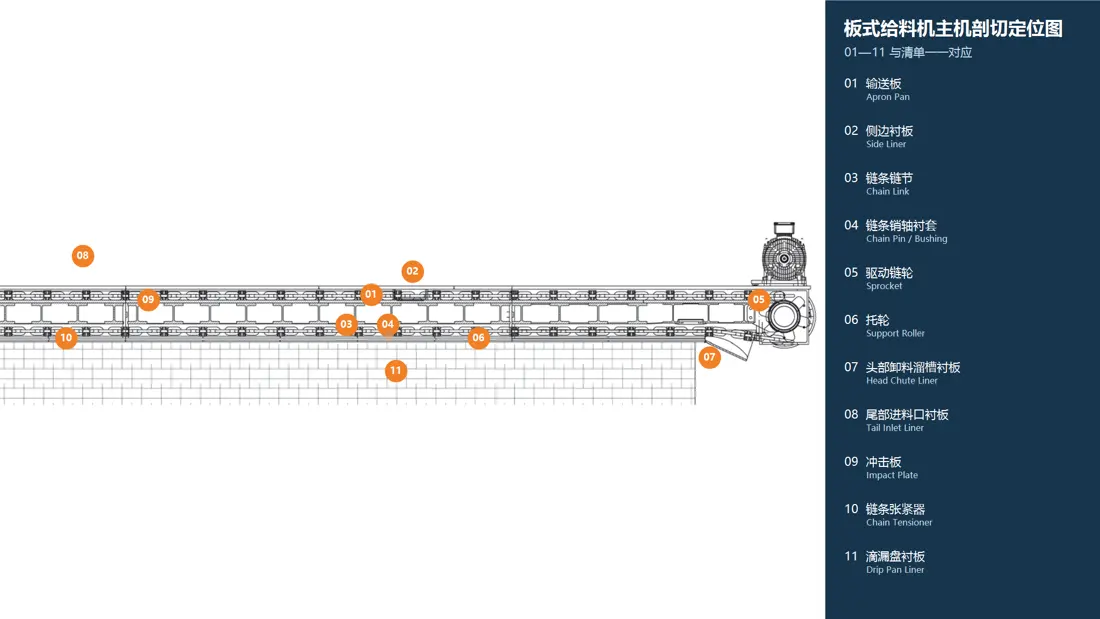

Vista de sección de equipo
Los alimentadores de placas proporcionan alimentación robusta en minería, cemento y metalurgia. Las placas metálicas solapadas forman una superficie de transporte continua, con faldones que contienen el material. Alimentan las trituradoras de forma continua desde tolvas o acopios y soportan impactos directos de grandes bloques de mineral. Las piezas de desgaste se concentran en las placas y el sistema de cadenas.
Piezas del equipo
Identificación de piezas y detalles técnicos
Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.
Partes individuales
Piezas individuales y de mantenimiento
02
Revestimiento lateral / de faldón
Revestimiento lateral / de faldón
- Opciones de material
- Acero de alto manganeso / Hardox 500
- Instalación y función
- Evita derrames de material y protege las paredes laterales
03

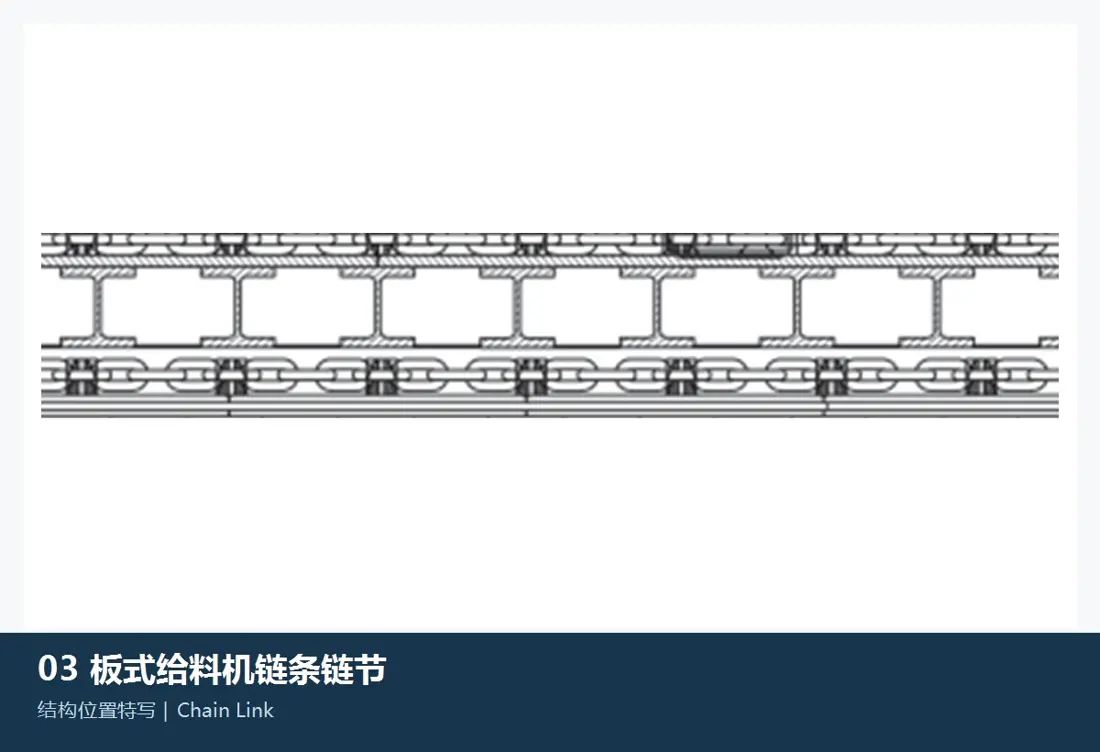

Eslabón de cadena
Eslabón de cadena
- Opciones de material
- Acero aleado 42CrMo
- Instalación y función
- Cadena de servicio pesado que acciona las placas del alimentador
04

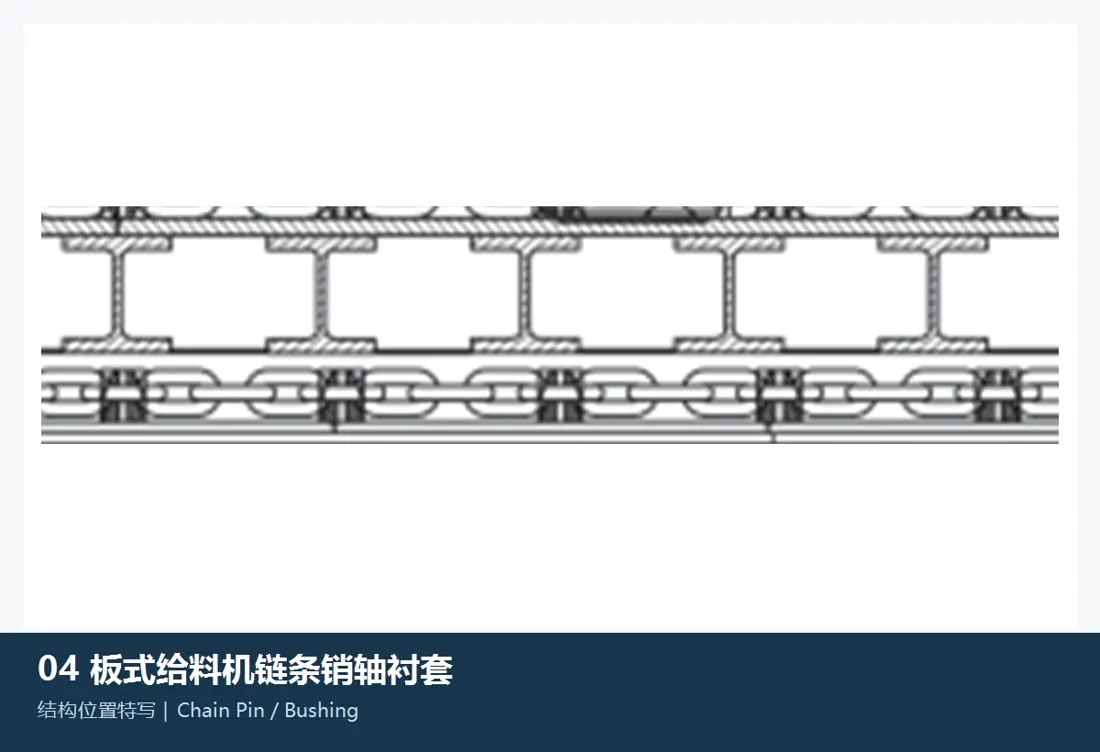

Pasadores y casquillos de cadena
pasador de cadena / casquillo
- Opciones de material
- Acero aleado cementado
- Instalación y función
- Piezas de desgaste en las articulaciones de la cadena
05

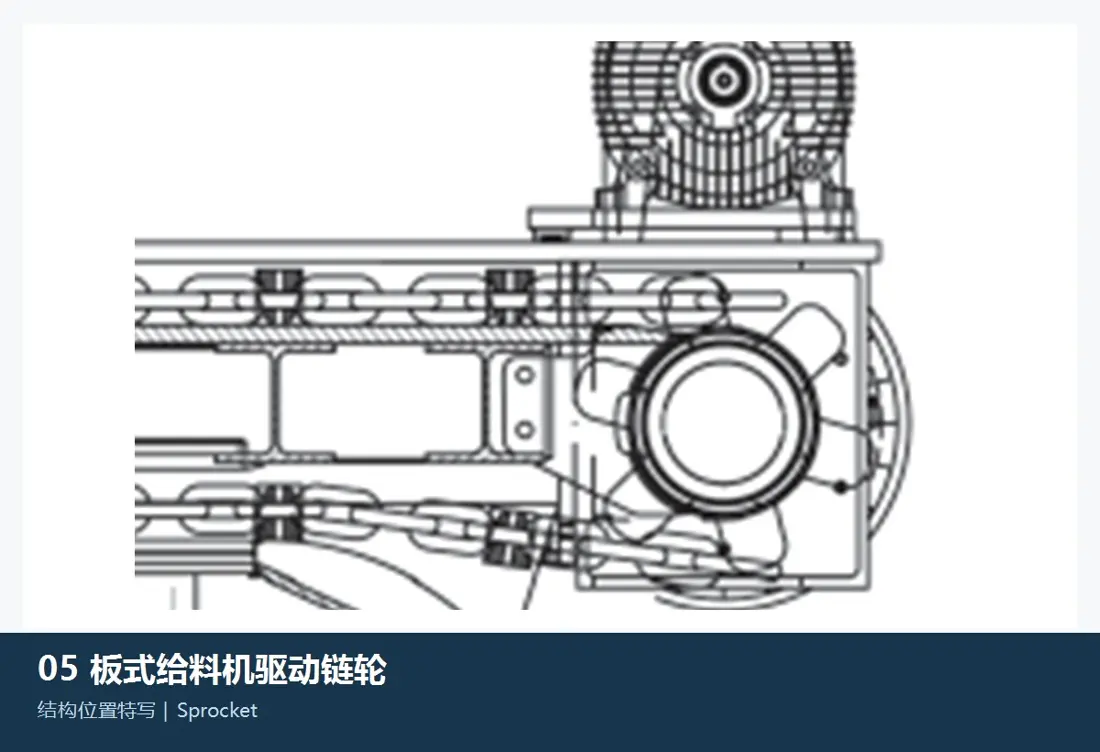

Rueda dentada motriz
Rueda dentada / rueda de tracción
- Opciones de material
- Acero aleado 42CrMo
- Instalación y función
- Acciona la cadena
06

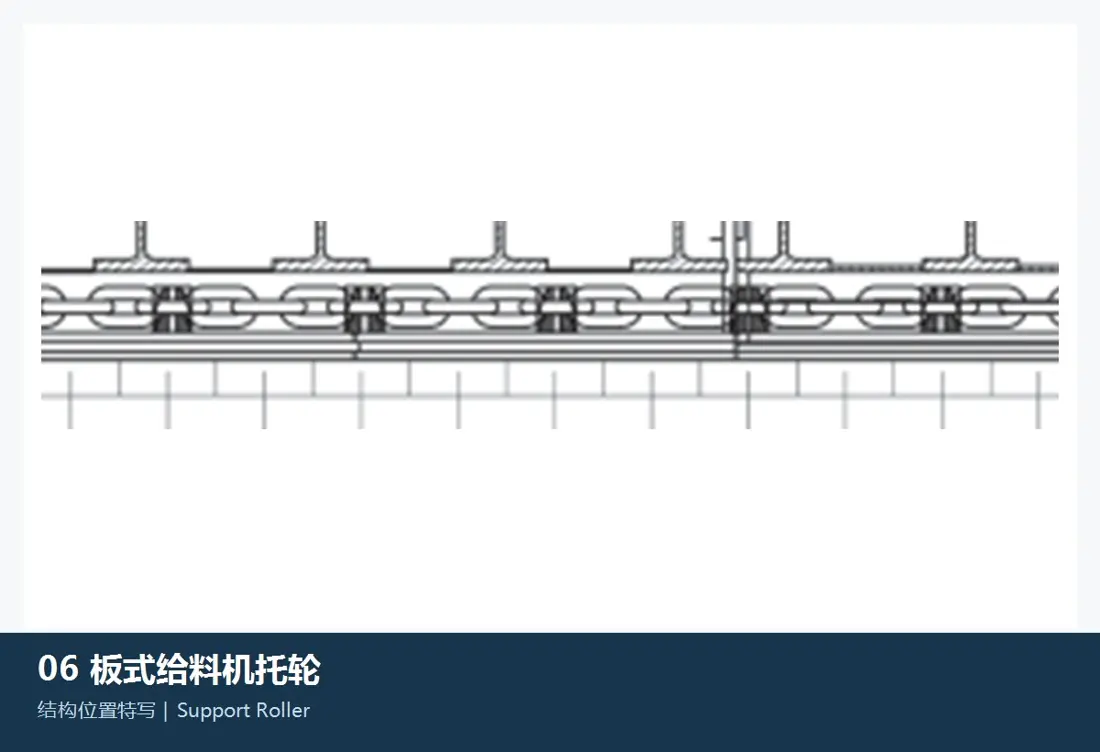

Rodillo / rodillo de apoyo
Rodillo / rodillo de soporte
- Opciones de material
- Acero fundido ZG42CrMo
- Instalación y función
- Sostiene las placas del alimentador en el tramo de retorno
07

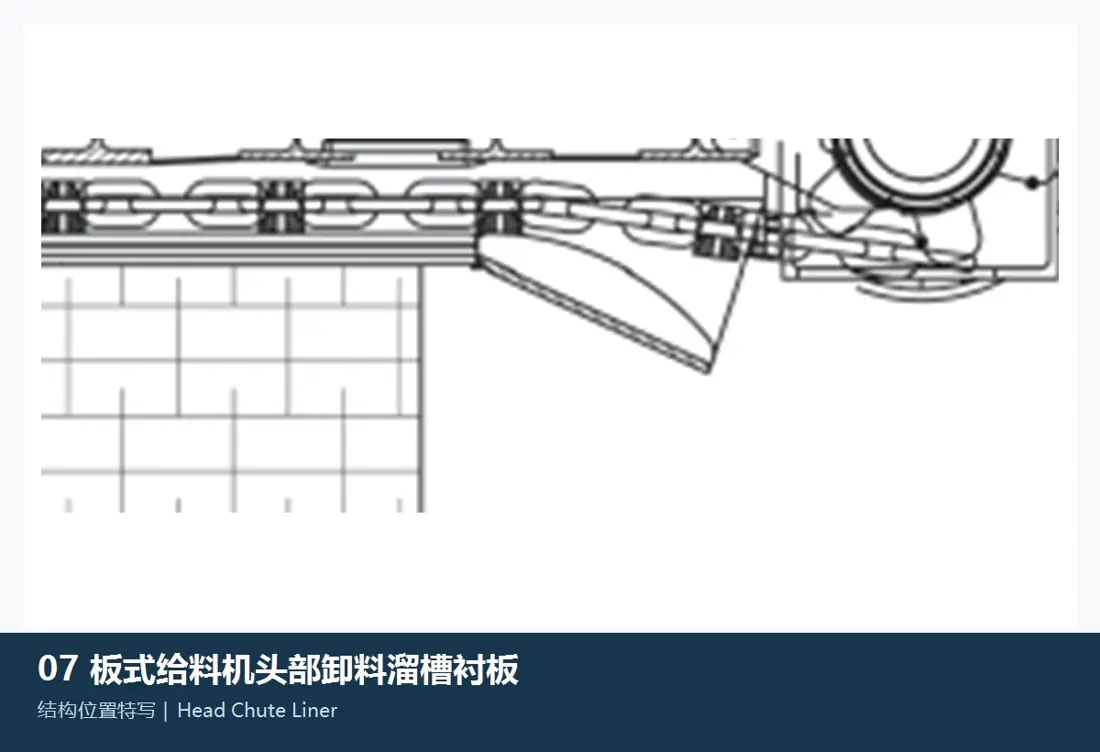

Revestimiento de canaleta de descarga de cabeza
Revestimiento de canaleta de descarga
- Opciones de material
- Acero de alto manganeso / Chapa de acero resistente al desgaste
- Instalación y función
- Protege la canaleta de descarga
08
Revestimiento de entrada de cola
Revestimiento de entrada de cola
- Opciones de material
- acero al manganeso
- Instalación y función
- Protege la entrada de los impactos de grandes trozos de mineral
09

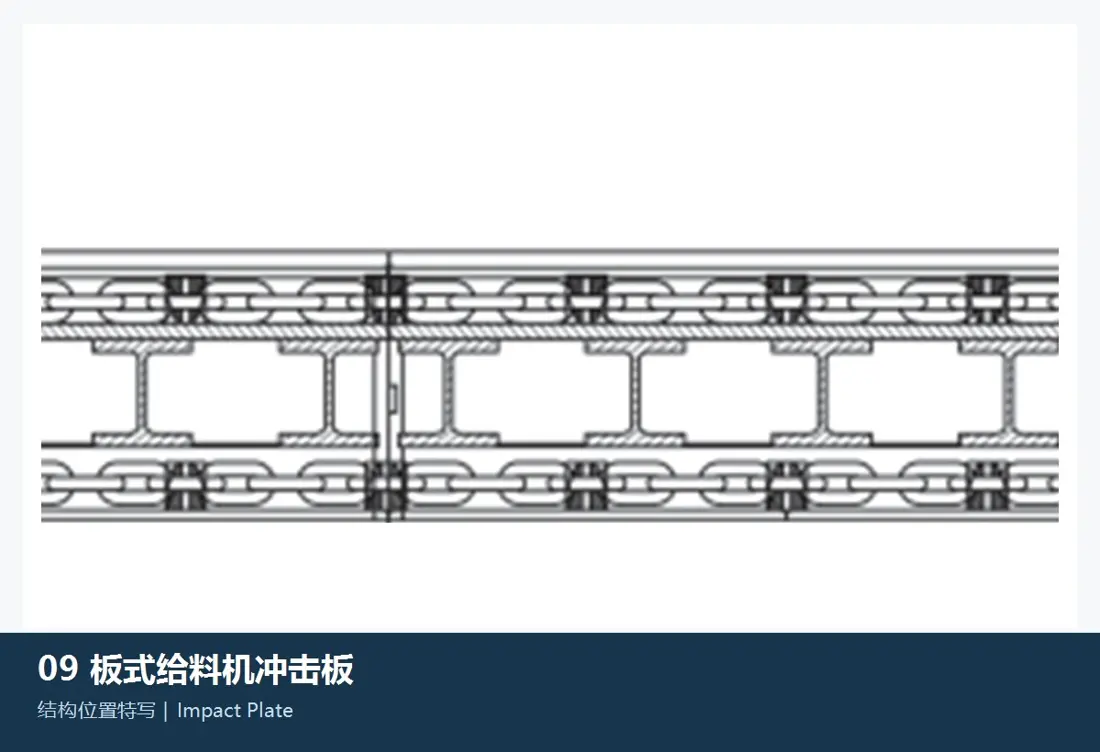

Placa de impacto
Placa de impacto de recepción
- Opciones de material
- Acero de alto manganeso Mn18Cr2
- Instalación y función
- Soporta el impacto del mineral al caer
10

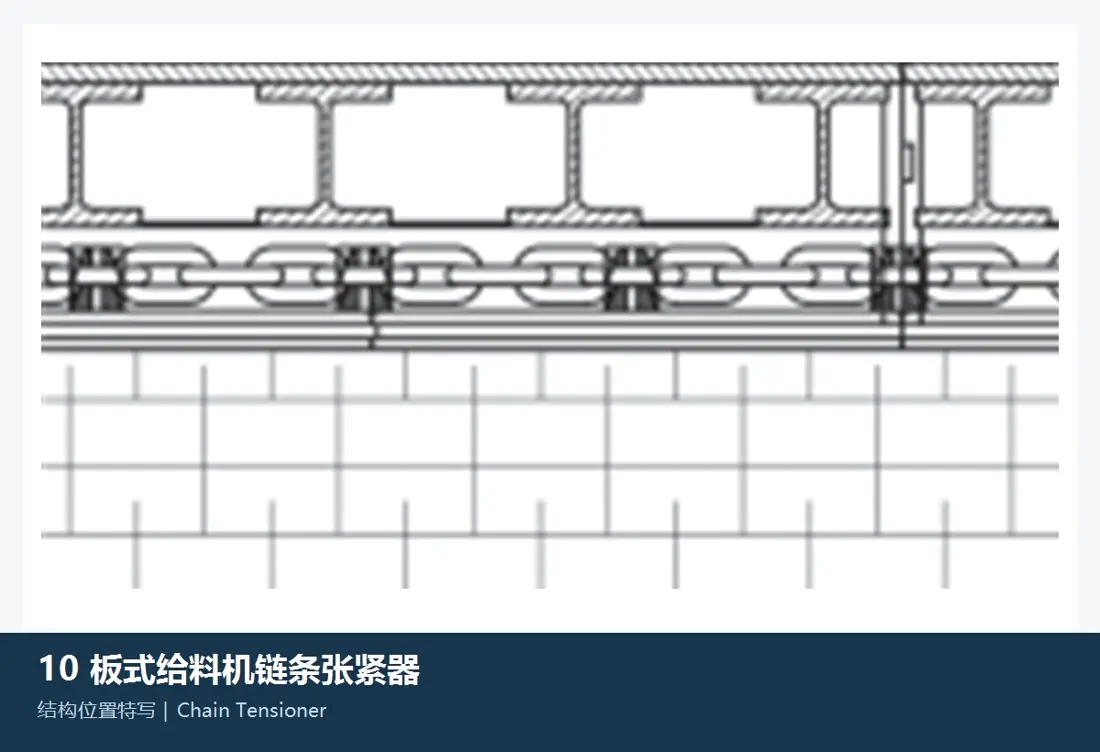

Tensor de cadena
Tensor de cadena
- Opciones de material
- Acero al carbono / Acero para muelles
- Instalación y función
- Mantiene la tensión adecuada de la cadena
11

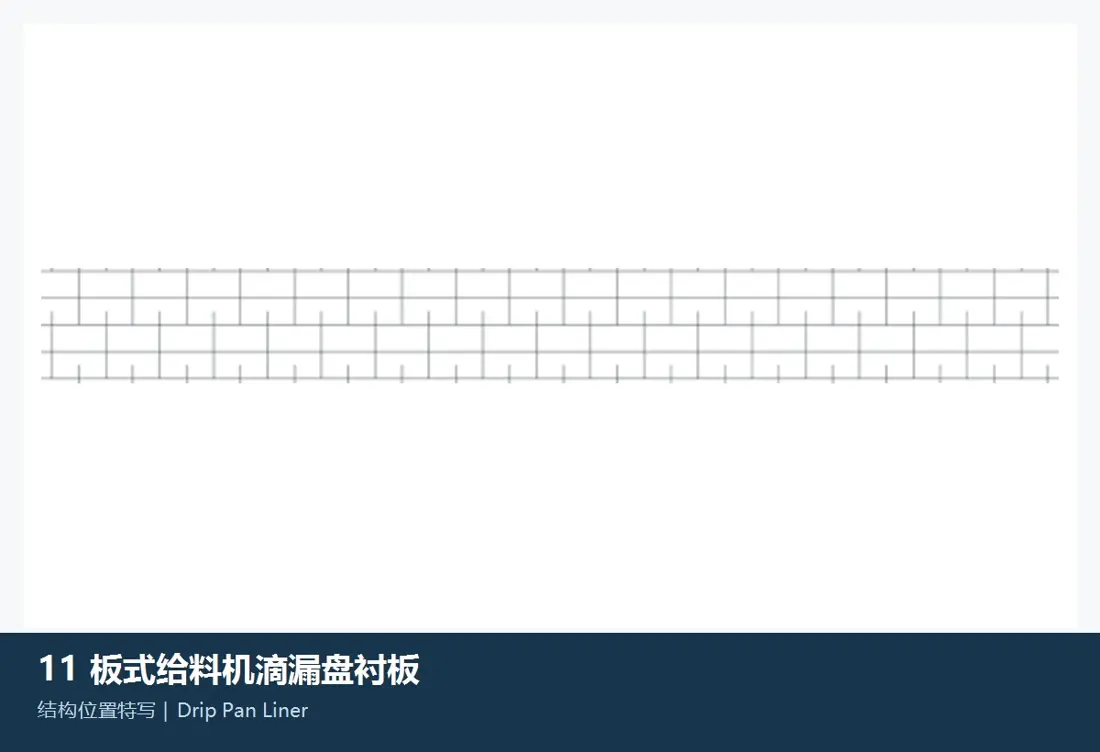

Revestimiento de bandeja colectora
Revestimiento de bandeja de recogida del retorno
- Opciones de material
- Carburo cementado / Cerámica
- Instalación y función
- Protege el bastidor inferior del desgaste causado por el material que cae por los espacios entre placas
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
Información sobre materiales
- Mn13Cr2 / Mn18Cr2 son aceros al manganeso candidatos que se endurecen por deformación. Evalúe las cargas de impacto y la abrasión reales; la calidad por sí sola no determina la dureza en servicio.
- Hardox 500 es una calidad candidata de chapa resistente al desgaste. Selecciónela según el desgaste, el impacto, el espesor y el certificado del material.
- 42CrMo: templado y revenido para ruedas dentadas y cadenas de servicio pesado.
Aplicabilidad de la marca
Metso (Minerals), FLSmidth, thyssenkrupp, Sandvik, Telsmith, TRIO, CITIC
Aplicaciones industriales
Alimentación previa a la trituración primaria, descarga de tolvas, alimentación de materias primas para cemento, alimentación en plantas de sinterización y manejo de graneles en puertos.
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
