Пластинчатый питатель

Питатель для тяжёлых условий первичного дробления. Пластины и цепи выдерживают прямые удары крупных кусков руды; для каждой зоны выбирают марганцовистую сталь или Hardox с учётом силы ударов.

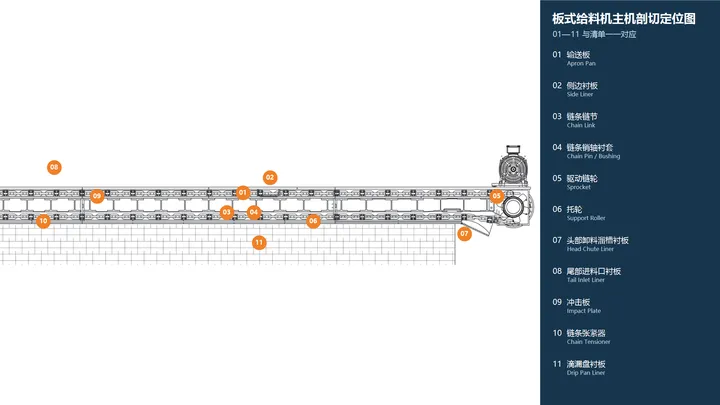

Вид в разрезе оборудования

Справочная схема пластинчатого питателя в разрезе

Пластинчатые питатели подают материал в тяжёлых условиях горной, цементной и металлургической промышленности. Перекрывающиеся металлические пластины образуют непрерывное транспортирующее полотно, а борта удерживают материал. Питатели непрерывно подают материал из бункеров или штабелей в дробилки и выдерживают прямые удары крупных кусков руды. Основные изнашиваемые детали находятся в пластинчатом полотне и цепном механизме.

Части оборудования

Часть Идентификация и технические подробности

Изучите названия деталей, изображения, варианты материалов и технические требования. Выберите карту, чтобы открыть соответствующую страницу запасных частей.

Отдельные детали

Отдельные детали и расходные элементы

Пластина настила / пластина питателя

Пластина / башмак питателя

Параметры материалов: Высокомарганцовистая сталь Mn13Cr2 / Mn18Cr2
Установка и функционирование: Перекрывающиеся металлические пластины, образующие транспортирующее полотно

Боковая футеровка / футеровка борта

Боковая футеровка / бортовая футеровка

Параметры материалов: Высокомарганцовистая сталь / Hardox 500
Установка и функционирование: Предотвращает просыпь материала и защищает боковые стенки

Звено цепи

Параметры материалов: Легированная сталь 42CrMo
Установка и функционирование: Цепь для тяжёлых условий, приводящая пластины питателя

Пальцы и втулки цепи

палец цепи / втулка

Параметры материалов: Цементованная легированная сталь
Установка и функционирование: Изнашиваемые детали шарниров цепи

Приводная звёздочка

Звёздочка / тяговое колесо

Параметры материалов: Легированная сталь 42CrMo
Установка и функционирование: Приводит цепь

Ролик / опорный ролик

Параметры материалов: Литая сталь ZG42CrMo
Установка и функционирование: Поддерживает пластины питателя на обратной ветви

Футеровка разгрузочного жёлоба головной части

Футеровка головного разгрузочного жёлоба

Параметры материалов: Высокомарганцовистая сталь / Износостойкий стальной лист
Установка и функционирование: Защищает разгрузочный жёлоб

Входная футеровка хвостовой части

Футеровка хвостового входа

Параметры материалов: марганцовистая сталь
Установка и функционирование: Защищает загрузочное отверстие от ударов крупных кусков руды

Ударная плита

Отражательная плита

Параметры материалов: Высокомарганцовистая сталь Mn18Cr2
Установка и функционирование: Выдерживает удары падающей руды

Натяжитель цепи

Параметры материалов: Углеродистая сталь / Пружинная сталь
Установка и функционирование: Поддерживает необходимое натяжение цепи

Футеровка сборного поддона

Футеровка поддона просыпи

Параметры материалов: Твёрдый сплав / Керамика
Установка и функционирование: Защищает нижнюю раму от износа материалом, просыпающимся через зазоры между пластинами

Материалы деталей с одинаковыми названиями могут отличаться в зависимости от OEM, модели машины и условий эксплуатации. Перед заказом или изготовлением сверьте модель машины, чертеж и измеренные размеры.

Информация о материале

Mn13Cr2 / Mn18Cr2 — возможные марки марганцовистой стали с упрочнением при деформации. Оцените фактические ударные нагрузки и абразивный износ; одна лишь марка не определяет твёрдость в эксплуатации.
Hardox 500 — возможная марка износостойкого листа. Выбирайте её с учётом износа, ударов, толщины и сертификата материала.
42CrMo: закалка и отпуск для звёздочек и цепей для тяжёлых условий.

Применимость бренда

Metso (минералы)

Промышленные приложения

Подача перед первичным дроблением, разгрузка бункеров, подача цементного сырья и шихты на аглофабриках, перевалка сыпучих грузов в портах.

Производители и серии оборудования

MMD
