Футеровка и основные запчасти мельниц Metso Select™ / Premier™ SAG |

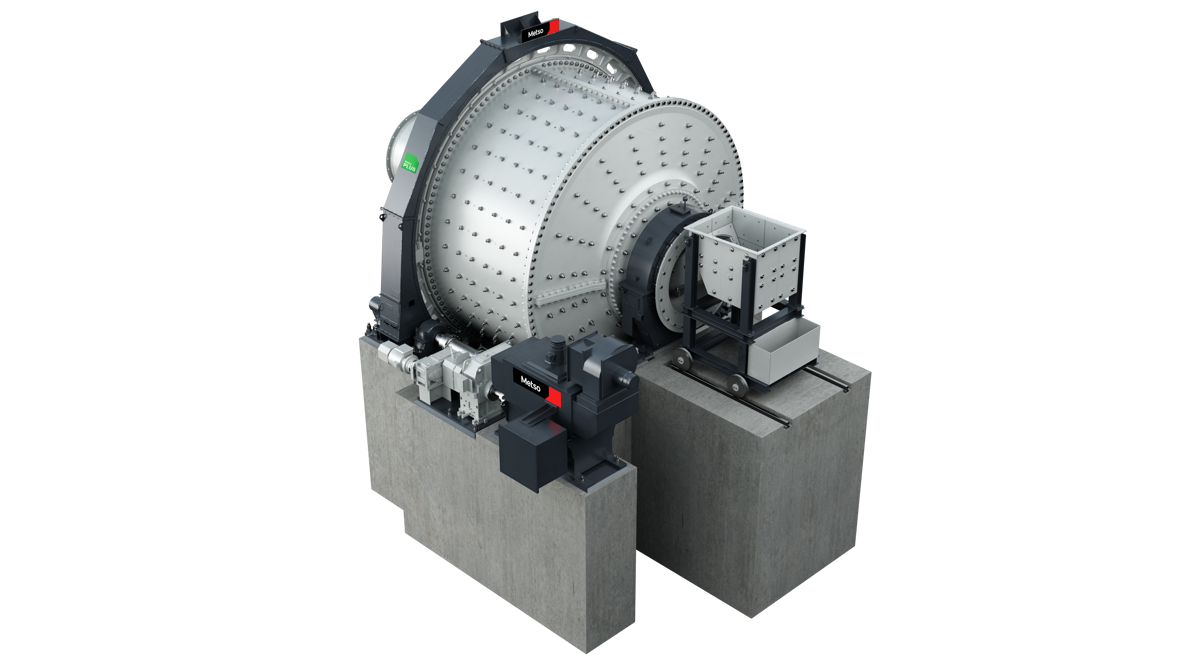

Изображение производителя Metso Select™ SAG: барабан, загрузочный и разгрузочный торцы, цапфы и расположение привода.

Имеющаяся на сайте фотография крупной мельницы SAG с маркировкой Metso. Она служит только для определения категории оборудования; модель проверяют по шильдику и чертежам.

Имеющаяся фотография футеровки с маркировкой Metso показывает крупные сегменты и подъемный профиль. По ней нельзя установить номер чертежа или применимую модель.

Страница оборудования OEM

Подбор запчастей по размерам SAG, положению футеровки и тяжелонагруженному приводу

Страница предназначена для идентификации и поставки запчастей мельниц Metso SAG. Select™ — линейка предварительно разработанных горизонтальных мельниц; Premier™ конфигурируют под проект. До изготовления футеровки, цапф, подшипников, зубчатых передач или деталей привода совместно проверяют полную модель, шильдик или серийный номер, диаметр, EGL, привод, загрузочный и разгрузочный торцы, схему футеровки, номер чертежа OEM, его редакцию, фотографии снятой детали и фактические сопряжения.

31 модель Опубликованные производителем модели Select™ SAG

3.80–9.00 m Опубликованный диапазон диаметров Select™ SAG

1.90–4.50 m Опубликованный диапазон EGL Select™ SAG

400–7,800 kW Опубликованный диапазон мощности Select™ SAG

Стандартные модели и основные размеры

Опубликованный диапазон Select™ SAG и идентификация проектных Premier™

В таблице приведены количество стандартных моделей и основные диапазоны для идентификации запчастей. Брошюра Metso Select™ за 2025 год указывает 31 предварительно разработанную модель SAG и общие диапазоны размеров. Размеры, мощность и номера деталей, которые в открытых данных не соотнесены с отдельными машинами, не приводятся как подтвержденные характеристики фиксированных моделей. Установки Premier™ определяют по проектному архиву.

Серия оборудования	Стандартные модели / основные размеры	Проверки для идентификации запчастей	Статус продукции
Metso Select™ SAG Mills	31 предварительно разработанная модель; диаметр 3.80–9.00 м; EGL 1.90–4.50 м; мощность 400–7,800 кВт	Проверить модель на шильдике, диаметр, EGL, зубчатый или фактический привод, загрузочный и разгрузочный торцы, схему футеровки, подшипники цапф и чертежи OEM	Текущий опубликованный ассортимент
Проектные решения Metso Premier™ SAG	Проектные горизонтальные мельницы SAG; текущая страница производителя не содержит единой таблицы стандартных моделей для прямой замены запчастей	Соответствие устанавливают по проектным техническим листам, шильдику, серийному номеру, общему виду, схеме привода, чертежам футеровки и сопряжениям снятых деталей	Текущее проектное решение

Диапазон из 31 модели и размеры сужают поиск установки, но не являются перечнем взаимозаменяемости футеровки, зубчатых передач, цапф, подшипников или оснастки. Для Premier™, прежних и модернизированных машин диапазон Select™ не заменяет чертежи и фактические сопряжения.

Изнашиваемые детали

Изнашиваемые детали и футеровка: отдельная проверка загрузочного торца, барабана и разгрузочного торца

Изнашиваемые детали SAG сгруппированы по системам со сходными требованиями к материалам и изготовлению. После проверки чертежей на странице можно связать известные обозначения с позициями, применимыми моделями, эксплуатационными требованиями и материалами.

Загрузочная горловина, внутренняя и наружная торцевая футеровка, переходные кольца

Загрузочная горловина, торцевая футеровка и переходные кольца

Включает загрузочную горловину, внутренние и наружные кольца торцевой футеровки, переходные кольца и соседние плиты барабана. Проверяют загрузочную сторону, профиль входа, разбивку крышки, отверстия, болты, крепление, направление падения материала, сопряжения соседних плит и историю износа.

Проверка материала: Материалы должны выдерживать удары крупных кусков руды, скользящий износ, воздействие мелющих тел и циклические торцевые нагрузки. Материал и сечение подбирают под фактические условия работы.

Сведения о высокомарганцовистой стали Сведения о хромомолибденовой стали Сведения о резине и полиуретане

Общая страница детали →

Футеровка барабана, лифтеры и зона люка

Защищают барабан, поднимают руду и стальные шары, управляют их траекторией. Проверяют диаметр, EGL, расположение, высоту подъема, профили деталей, направление износа, футеровку люка, отверстия, крепление, ремонтный доступ и комплектность.

Проверка материала: Металлическую, резиновую или композитную футеровку выбирают по зонам с учетом энергии ударов, абразивного износа, мелющих тел, температуры, прочности конструкции и требуемого срока службы.

Сведения о хромомолибденовой стали Сведения о высокохромистых износостойких материалах Сведения о резине и полиуретане

Общая страница детали →

Разгрузочные решетки, пульполифтеры и разгрузочный конус

Для мельниц SAG с разгрузкой через решетку: решетки, внутренние и наружные пульполифтеры, разгрузочный конус и заполнительные кольца. Проверяют сторону установки, отверстия и каналы, направление вращения, разбивку каналов, внутренние и наружные кольца, способ разгрузки, сопряжения цапф и требования к предотвращению засорения.

Проверка материала: Материалы и конструкцию разгрузочной части выбирают с учетом эрозии пульпой, удержания шаров, местных ударов, риска засорения, сохранения каналов и сопряжений с соседними деталями.

Сведения о высокохромистых износостойких материалах Сведения о хромомолибденовой стали Сведения об износостойких композитах

Общая страница детали →

Запасные части

Зубчатые приводы, подшипники цапф и тяжелонагруженные запчасти

Основные запчасти SAG включают венцы и шестерни, цапфы и главные подшипники, двигатели, редукторы, муфты, приводы проворота и ответственные соединения. Имеющиеся сведения позволяют идентифицировать конструкцию; фиксированные параметры зубьев, материалы, термообработка, размеры и заказные номера OEM без чертежей установки не публикуются.

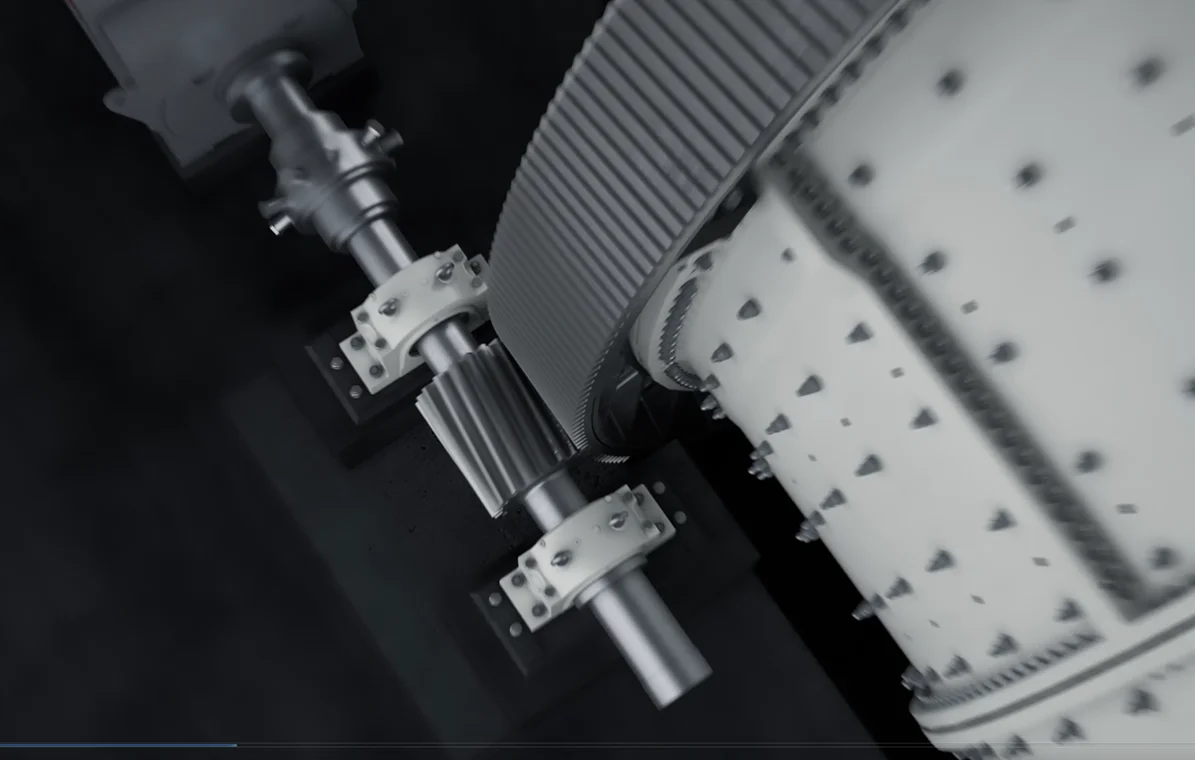

Зубчатый венец, шестерня и зубчатый привод

Для установок с зубчатым приводом. Проверяют модуль, число зубьев, угол профиля и наклона зубьев, ширину венца, направление вращения, разъемы, отверстие под вал, межосевое расстояние, обработку зубьев, смазку и парную шестерню.

Проверка материала: Венцы и шестерни проверяют по крутящему моменту, усталостным нагрузкам, контакту зубьев, смазке, точности, термообработке и требованиям контроля.

Сведения о легированной стали для привода

Общая страница детали →

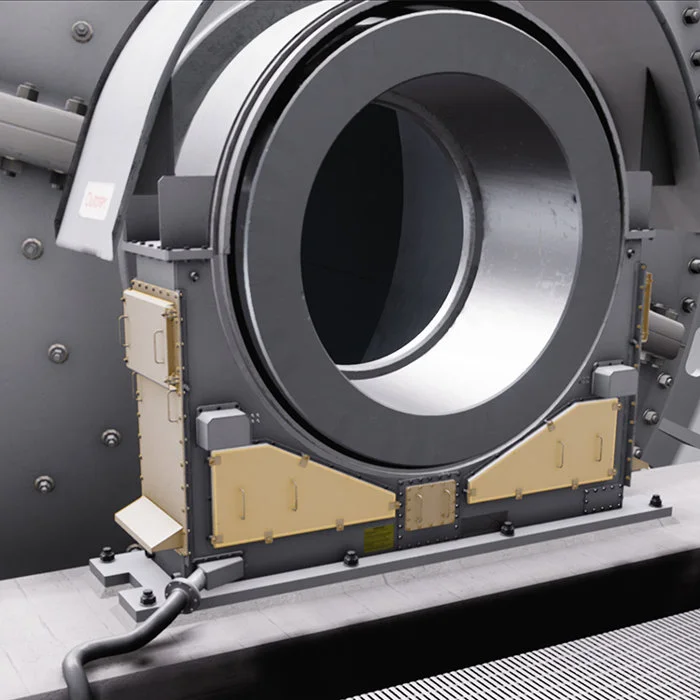

Цапфы, главные подшипники, вкладыши и корпуса

Цапфы, главные подшипники, втулки и корпуса

Поддерживают крупную вращающуюся часть и образуют загрузочный и разгрузочный каналы. Проверяют сторону установки, шейку, фланец крышки, фиксирующую или плавающую опору, тип подшипника, вкладыши, маслоканалы, уплотнения, корпус, базы обработки и неразрушающий контроль.

Проверка материала: Материалы несущих цапф и корпусов, вкладышей и скользящих пар, уплотнения и смазку проверяют по нагрузке, температуре, зазорам, скорости и чертежам.

Сведения о легированной стали для привода Сведения о материалах втулок и скользящих пар Конструкционные полимеры для уплотнений

Общая страница детали →

Главный двигатель, редуктор, муфты и привод проворота

Двигатель, редуктор, муфты и привод проворота

По фактической схеме привода проверяют двигатель, редуктор, быстроходные и тихоходные муфты, ограничение момента, торможение, привод проворота, смазку и управление. Совместно уточняют мощность, частоту вращения, передаточное число, момент, концы валов, монтаж, управление и направление вращения.

Проверка материала: Валы, зубчатые передачи, муфты и соединения проверяют по крутящему моменту, усталостным нагрузкам, точности, термообработке, смазке и требованиям контроля.

Сведения о легированной стали для привода

Общая страница детали →

Загрузочный желоб, разгрузочный барабанный грохот и ответственные сопряжения

Загрузочный желоб, барабанный грохот и ответственные сопряжения

Опубликованный состав Metso Select™ предусматривает варианты загрузочного желоба или патрубка и разгрузочного барабанного грохота. Уточняют наличие на конкретной установке, фланцы, уплотнения, футеровку, опоры, сита, ремонтный доступ и сопряжение с соседним оборудованием.

Проверка материала: Футеровку каналов, соединения и уплотнения проверяют по зонам с учетом сырья, износа, коррозии, вибрации, температуры и доступного монтажного пространства.

Сведения об износостойких композитах Конструкционные полимеры для уплотнений

Общий каталог запчастей →

Специальная оснастка

Оснастка для перефутеровки с подтвержденной применимостью к SAG

Показана только Tube Mill Reline Machine, для которой Metso прямо указывает применение в небольших мельницах SAG и шаровых мельницах. Применимость других MRM, подъемной, болтовой или транспортной оснастки определяют после получения данных о проеме, размерах, футеровке, подъеме и планировке конкретной SAG.

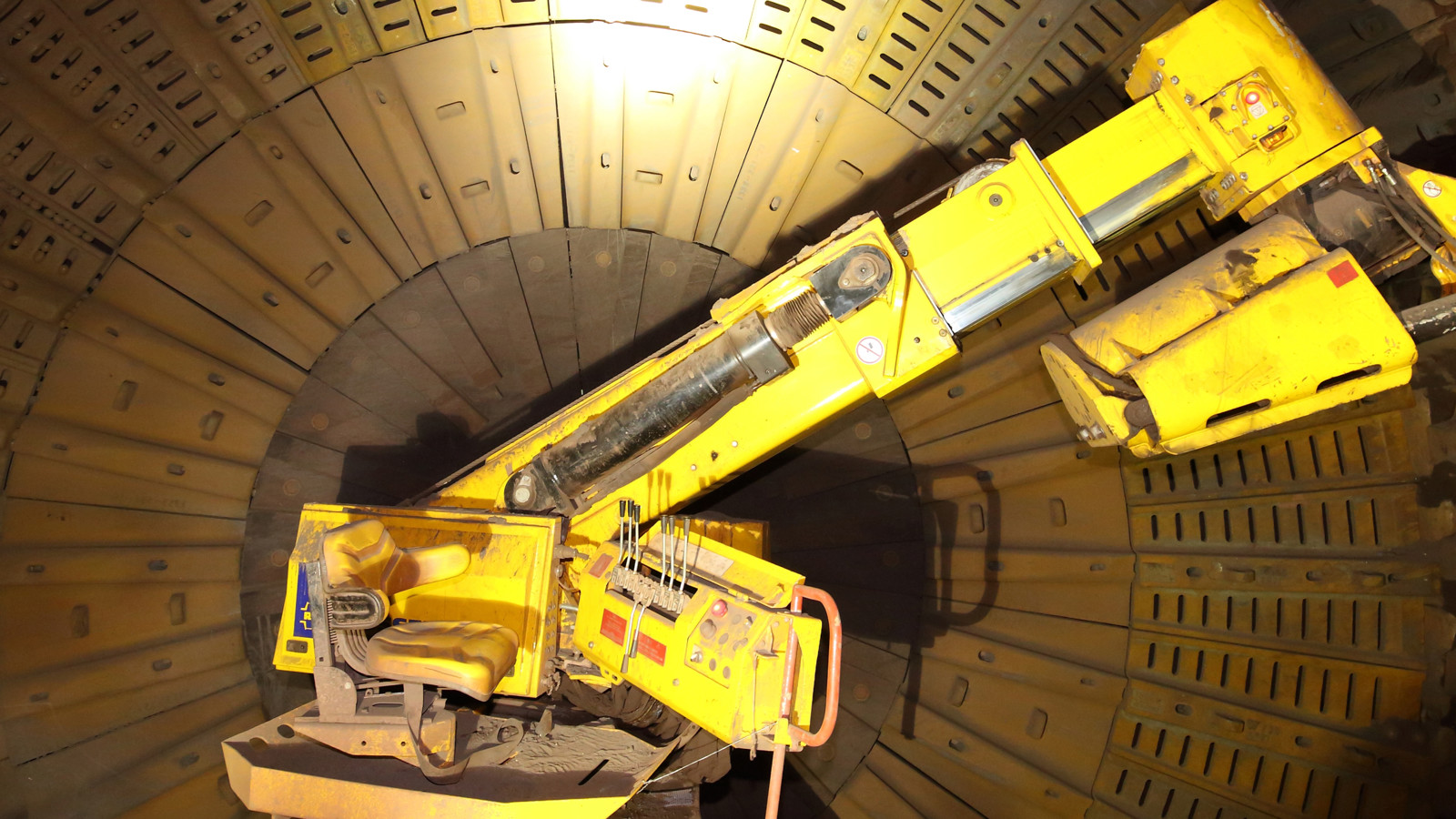

Tube Mill Reline Machine для небольших мельниц SAG и шаровых мельниц

Tube Mill Reline Machine

Metso описывает Tube MRM как компактное решение для перефутеровки небольших мельниц SAG и шаровых мельниц. Стационарная трехосевая гидравлическая подъемная конструкция помогает перемещать и позиционировать футеровку. Пригодность для конкретной SAG зависит от проема, размеров, футеровки, подъема, рабочей площадки и условий безопасности.

Проверка материала: Оснастка не относится к выбору материала изнашиваемых деталей. Соответствующие элементы футеровки, точки подъема, болты, нагрузки, конструкцию и условия безопасности проверяют отдельно.

Передать данные для подбора оснастки SAG →

Номера чертежей и деталей

Сопоставление чертежей Metso SAG, сторонних обозначений и снятых деталей

Открытые данные позволяют определить серию, число моделей и диапазоны размеров. Они не дают оснований публиковать непроверенные номера футеровки, решеток, лифтеров, зубчатых передач, цапф, подшипников или оснастки как универсальные заказные номера. Известные обозначения OEM, сторонние номера и сведения о снятых деталях сопоставляют после проверки модели, позиции и редакции чертежа.

Передать номера чертежей Metso OEM, общие виды или чертежи футеровки Проверить Select / Premier, диаметр, EGL, загрузочный и разгрузочный торцы, положение футеровки, конструкцию разгрузки, редакцию чертежа и фактические сопряжения Передать сторонние номера или фотографии снятых деталей Определить футеровку загрузочного торца, барабана или разгрузочного торца, решетки и лифтеры, венцы, шестерни, цапфы, подшипники, привод или соединения Передать сведения о сырье и износе Подобрать материалы и изготовление с учетом руды, мелющих тел, крупности, ударов, абразивного износа, коррозии, температуры, засорения и характера отказа

Правило идентификации: Применимость номера детали устанавливают только при совпадении полной модели, диаметра, EGL, привода, загрузочного или разгрузочного торца, способа разгрузки, места установки, номера и редакции чертежа и фактических сопряжений. Диапазон Select™ из 31 модели, название проекта Premier™ или внешнее сходство не заменяют чертежи OEM.

Какие данные нужны для расчета футеровки, приводных или несущих запчастей Metso SAG?

Предоставьте серию Select или Premier, полный шильдик или серийный номер, диаметр, EGL, привод, загрузочный и разгрузочный торцы, конструкцию разгрузки, номер чертежа или чертежи, фотографии снятых деталей, размеры сопряжений, материалы и фактические условия работы.

Достаточно ли серии Select™ SAG, диапазона из 31 модели или диаметра мельницы для изготовления?

Нет. Они лишь сужают идентификацию. Для футеровки проверяют позицию, расположение, отверстия и крепление; для решетчатой разгрузки — каналы потока и направление вращения; для приводных и несущих деталей также необходимы геометрия зубьев, концы валов, конструкция подшипников, редакция чертежа и фактические сопряжения.

Подходит ли Tube Mill Reline Machine для всех мельниц Metso SAG?

Нет. Metso указывает применение в небольших мельницах SAG и шаровых мельницах. Фактическая пригодность зависит от проема, размеров, футеровки, требований к подъему, рабочей площадки, планировки и условий безопасности.
