Определите установленные модели флотационных машин Metso и подберите изнашиваемые детали перемешивающего механизма FloatForce, защиту камер, элементы регулирования уровня и запасные части привода.
Одного названия «флотационная машина» недостаточно для подбора деталей. Начните с серии, полезного объёма, версии перемешивающего механизма и редакции чертежа, затем рассмотрите изнашиваемые детали, приводы, средства управления и материалы.
Конструкция камер, перемешивающие механизмы, регулирование уровня и сопряжения запасных частей различаются между сериями. Определите серию перед запросом коммерческого предложения.
| Серия комплектов оборудования | Основной состав | Ключевые зоны идентификации запасных частей |
|---|---|---|
| TankCell | 5–630 m³; e5–e630 | FloatForce/FloatForce+, изнашиваемые детали днища, приводные валы, клапан Dart и защита камер |
| Традиционная OK Cell | м (0.5; 38) | Перемешивающие механизмы, валы, футеровки камер, запасные части регулирования расхода воздуха и уровня |
| Concorde Cell | Флотационное оборудование для тонкодисперсных и сложных руд | Струйные системы и системы аэрации, внутренние элементы камер, клапаны и защита от износа |
| ColumnCell | Серии флотационных колонн | Детали подачи, образования пузырьков, промывной воды, разгрузки и защиты камер |
| SkimAir | Флэш-флотация в контурах измельчения | Перемешивающие механизмы, подача/разгрузка, зоны износа камер и средства управления |
| RCS | Исторические и эксплуатируемые серии с механическим перемешиванием | Роторы и статоры, валы, приводы, футеровки камер и регулирование уровня |
В таблице указаны полезный объём, тип привода и стандартная установленная мощность, необходимые для идентификации запасных частей.
| Стандартная модель | Полезный объём | Тип привода | Стандартная установленная мощность |
|---|---|---|---|
| TankCell e5 | 5 m³ | Клиноремённый привод | 11 kW |
| TankCell e10 | 10 m³ | Клиноремённый привод | 22 kW |
| TankCell e20 | 20 m³ | Клиноремённый привод | 37 kW |
| TankCell e30 | 30 m³ | Клиноремённый привод | 45 kW |
| TankCell e50 | 50 m³ | Клиноремённый привод | 55 kW |
| TankCell e70 | 70 m³ | Клиноремённый привод | 75 kW |
| TankCell e100 | 100 m³ | Клиноремённый / зубчатый привод | 110 kW |
| TankCell e130 | 130 m³ | Клиноремённый / зубчатый привод | 132 kW |
| TankCell e160 | 160 m³ | Зубчатый привод | 160 kW |
| TankCell e200 | 200 m³ | Зубчатый привод | 185 kW |
| TankCell e300 | 300 m³ | Зубчатый привод | 250 kW |
| TankCell e500 | 500 m³ | Зубчатый привод | 400 kW |
| TankCell e630 | 630 m³ | Зубчатый привод | 500 kW |
Номера на схеме соответствуют строкам таблицы.
| № | Узел / деталь | Расположение | Применимость |
|---|---|---|---|
| 1 | Флотационный бак | Корпус бака в верхнем правом агрегате | TankCell |
| 2 | Rotor | Центральный ротор в окне разреза | Конфигурация TankCell FloatForce |
| 3 | Stator | Статор вокруг ротора | Конфигурация TankCell FloatForce |
| 4 | Приводной электродвигатель | Приводной электродвигатель над флотационной машиной | TankCell |
Условия эксплуатации, возможные материалы и ссылки на общие компоненты сгруппированы по зонам износа. Конкретную конструкцию определяют модель оборудования, версия перемешивающего механизма и чертежи.

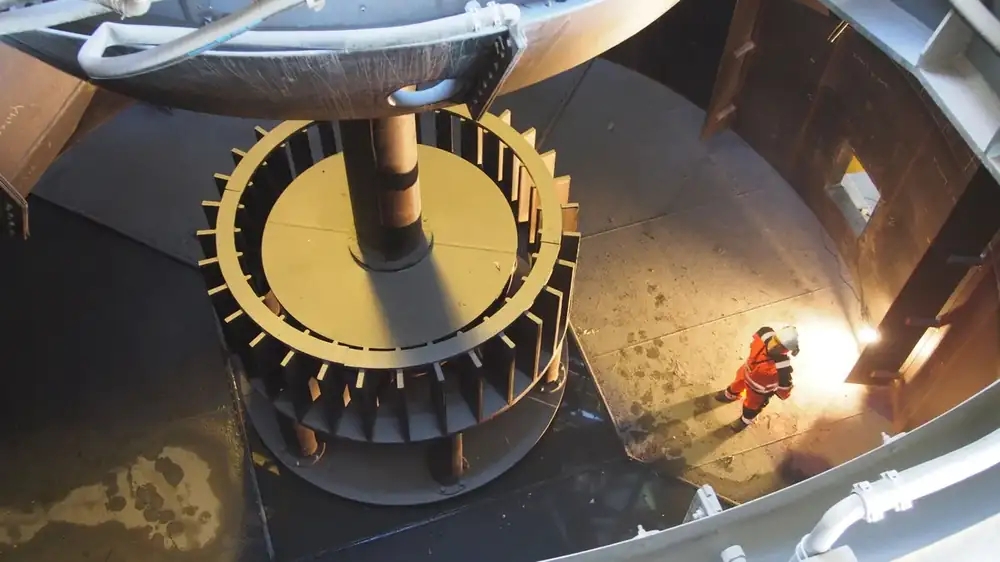

Ротор / рабочее колесо
Поддерживает пульпу во взвешенном состоянии, диспергирует воздух и создаёт циркуляцию. Кромки лопастей, каналы и покрытия подвергаются совместному воздействию эрозии, абразивного износа и химических веществ.
Общие компоненты и подходящие материалы →
Статор / диспергатор
Направляет поток пульпы и стабилизирует дисперсию пузырьков. Входные кромки лопастей, внутреннее кольцо и соединения основания — основные зоны эрозии и усталости, требующие осмотра.
Общие компоненты и подходящие материалы →
Изнашиваемые детали днища резервуара
Защищают участок под перемешивающим механизмом и зоны днища с интенсивным перемешиванием. Сопоставьте схему отверстий, разбиение на сегменты, толщину, крепления и зазор до основания статора.
Общие компоненты и подходящие материалы →
Защитные футеровочные элементы камер
Защищают стенки, днища и участки с высокой скоростью потока от износа и коррозии. Выбор материала определяется совместно химическим составом пульпы, температурой, концентрацией твёрдых частиц и видом повреждения.
Общие компоненты и подходящие материалы →

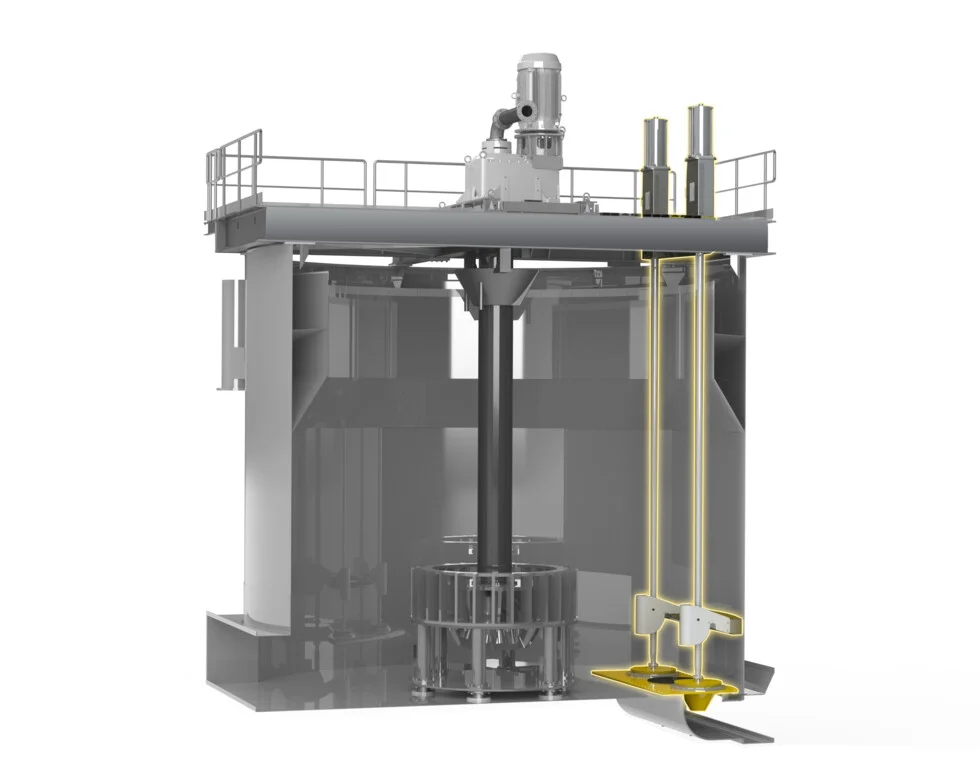

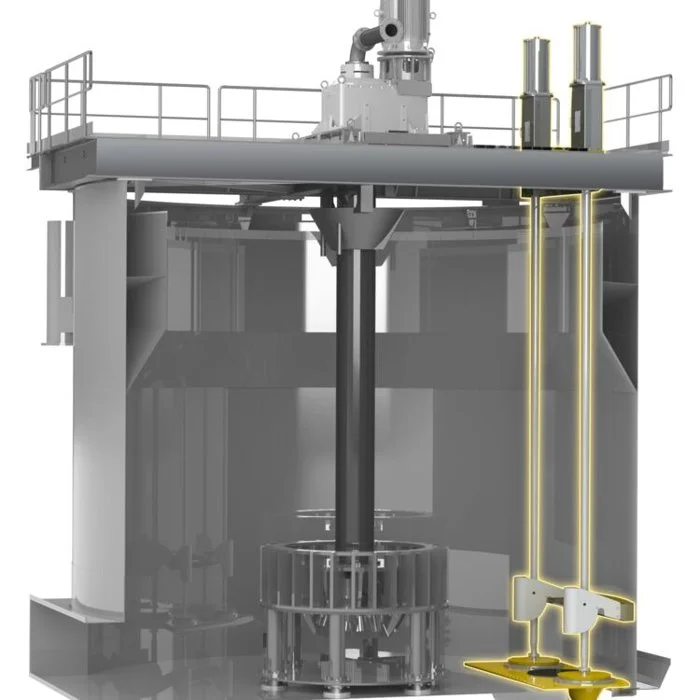

Изнашиваемые детали клапана Dart
Затворы, сёдла и детали проточной части клапанов регулирования уровня подвергаются эрозии при дросселировании и частым перемещениям. Сопоставьте ход, уплотнения, исполнительный механизм и конфигурацию управления.
Общие компоненты и подходящие материалы →Определяйте детали привода и управления отдельно, сопоставляя размеры сопряжений, точность, версию конфигурации, тип уплотнения и состав установленного оборудования.
Привод, главный вал & втулка
Включает электродвигатели, ремённые или зубчатые приводы, главные валы, соединения и втулки. Сопоставьте мощность, частоту вращения, диаметры валов, посадки, шпоночные пазы и сопряжения перемешивающего механизма.
Общая страница компонентов валов →
Подшипники, корпус & уплотнения
Поддерживают вращающиеся валы и препятствуют проникновению пульпы и влаги. Сопоставьте обозначение подшипника, зазор, отверстия корпуса, смазку, сочетания уплотнений и сопряжения верхней рамы.
Общая страница подшипников и уплотнений →
Клапан Dart & исполнительный механизм
Включает штоки, затворы, сёдла, направляющие, исполнительные механизмы и соединения. При подборе деталей сопоставьте положение в камере, ход, пневматическую конфигурацию и логику регулирования уровня.
Общая страница разгрузочных клапанов →
Регулирование уровня & воздуха
Включает датчики уровня, регулирующие клапаны, распределение воздуха, регулирование расхода и трубопроводную арматуру. Сопоставьте диапазоны приборов, характеристики клапанов, способ управления и подключения на объекте.
Жёлоб & сбор пены
Включает центральные жёлоба, направляющие пены, вытеснители пены и скребки. Сопоставьте диаметр камеры, опоры, пути потока, требования к коррозионной стойкости и соединения.
Общая страница компонентов сбора пены →Камера, рама & внутренние элементы
Включает секции камеры, верхние рамы, опорные балки, площадки и внутренние соединения. Сопоставьте с общими видами, нагрузками, сопряжениями, коррозионным воздействием и условиями монтажа на объекте.
Укажите серию, полезный объём или полную модель, серийный номер, версию перемешивающего механизма, чертёж, положение, фотографии имеющейся детали, материал и режим работы.
Нет. Камеры одинакового объёма могут различаться поколением перемешивающего механизма, сопряжениями вала, основанием статора, материалами покрытий и редакцией чертежа. Их необходимо сопоставить перед изготовлением.
Выбирайте резиновые, полиуретановые, керамические, полиэтиленовые или металлические конструкции по положению детали, химическому составу пульпы, концентрации твёрдых частиц, размеру частиц, скорости и виду повреждения с учётом исходного чертежа.
Описания компонентов, требования к чертежам и сведения для запроса.
Укажите полную модель, серийный номер, паспортную табличку, положение, фотографии имеющейся детали, чертежи, материал и режим работы. Они помогают идентифицировать деталь, оценить материал, организовать производство на сертифицированных литейных предприятиях, контроль качества и поставку готовых деталей.
Или свяжитесь с нами напрямую: +86 156 3797 3199
zzx@anranst.com
ANRANST предоставляет заказчикам по всему миру инженерную оценку, подбор производства в Китае, Контроль качества и поставку готовых деталей для износостойких и промышленных запчастей по техническим требованиям заказчика; возможна поддержка и других нестандартных промышленных деталей.
Проверяем посадочные поверхности и размеры сопряжения, оцениваем материал, термообработку и технологичность.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Проверка чертежей, контроль материалов и процессов, сопровождение производства, инспекция и координация приёмки.
Организуем изготовление, подтверждение качества, упаковку и поставку готовых деталей в рамках единого исполнимого цикла поставки.
Сообщите модель оборудования, чертежи, материалы или условия эксплуатации — мы определим необходимую техническую оценку и порядок поставки.
Отправить запрос
