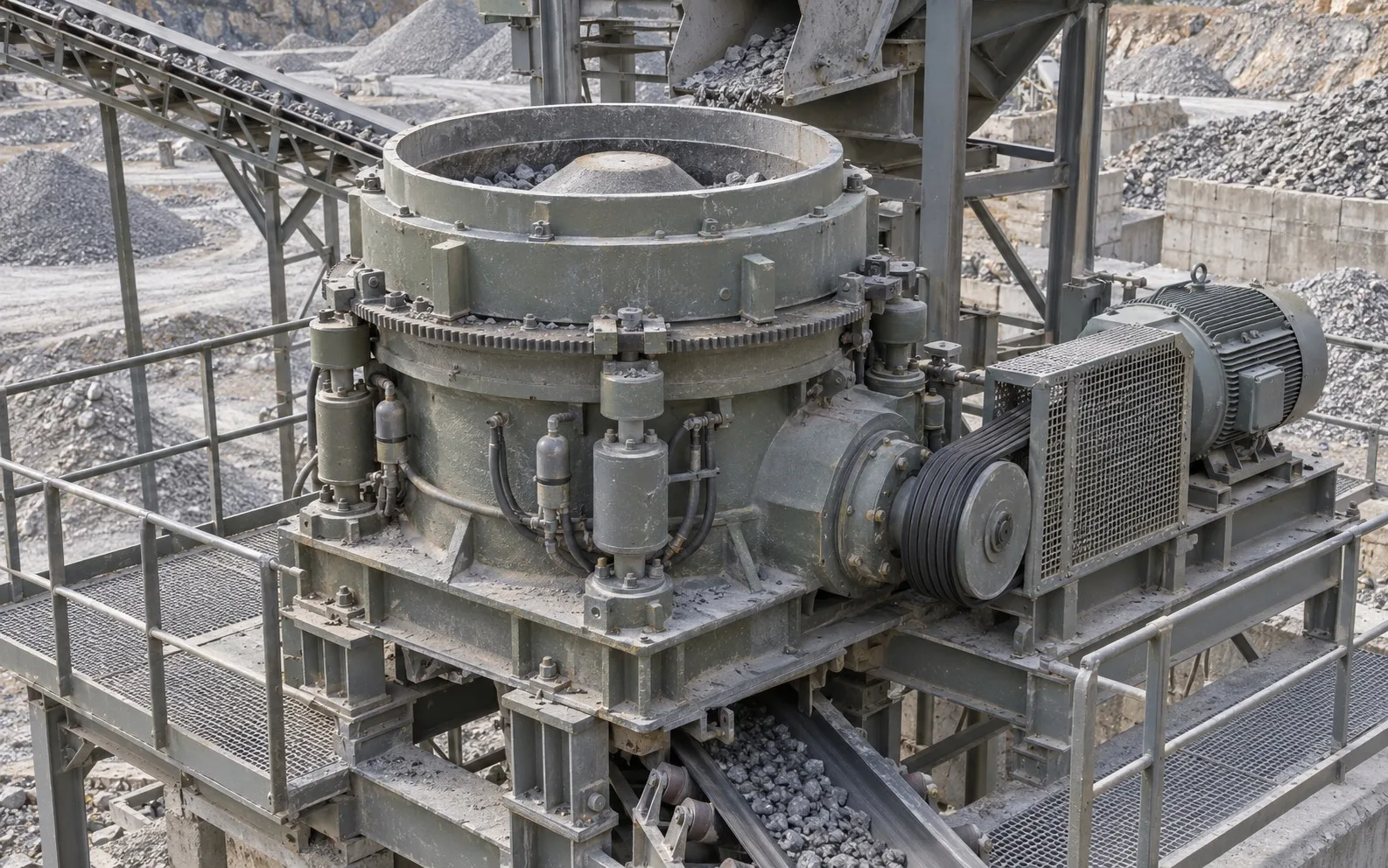

Trituradoras de cono

Se utiliza para trituración secundaria y fina. Los mantos y los revestimientos de los tazones enfrentan abrasión y fatiga de alto estrés; Los grados de material y los perfiles de la cámara deben adaptarse a las características de alimentación.

Vista de sección de equipo

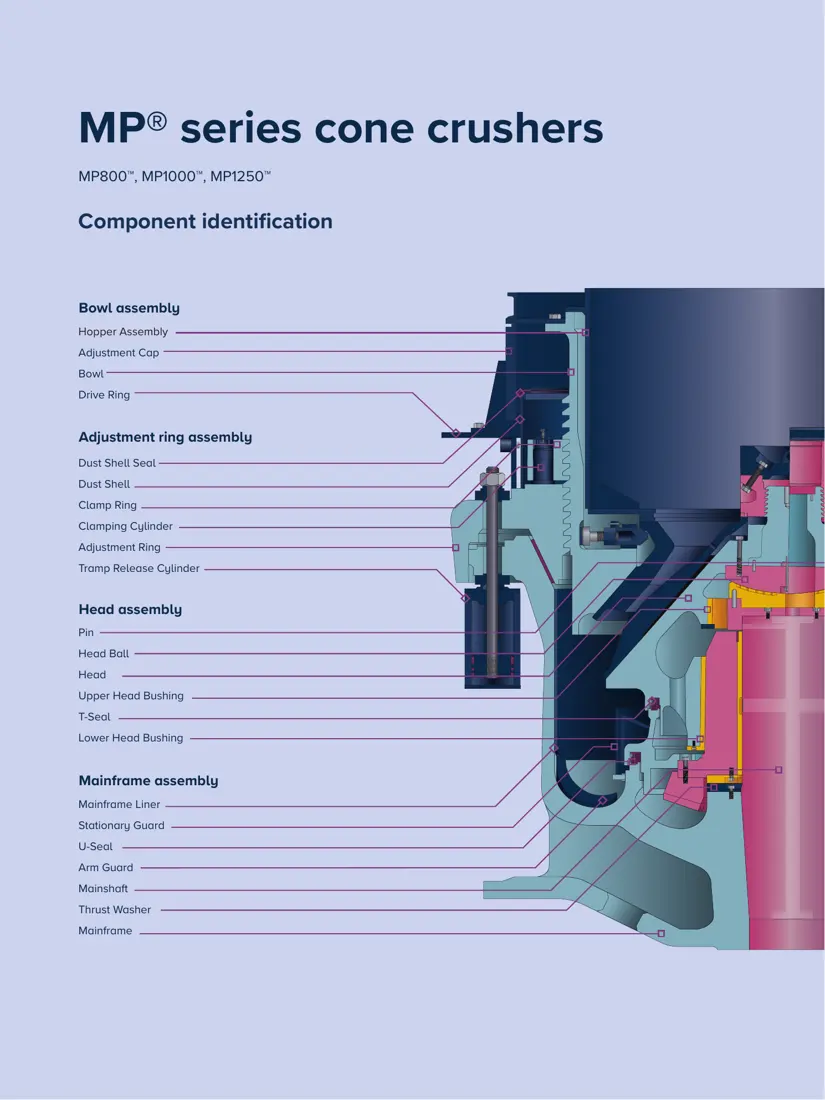

Sección de trituradora de cono y ubicación de piezas A

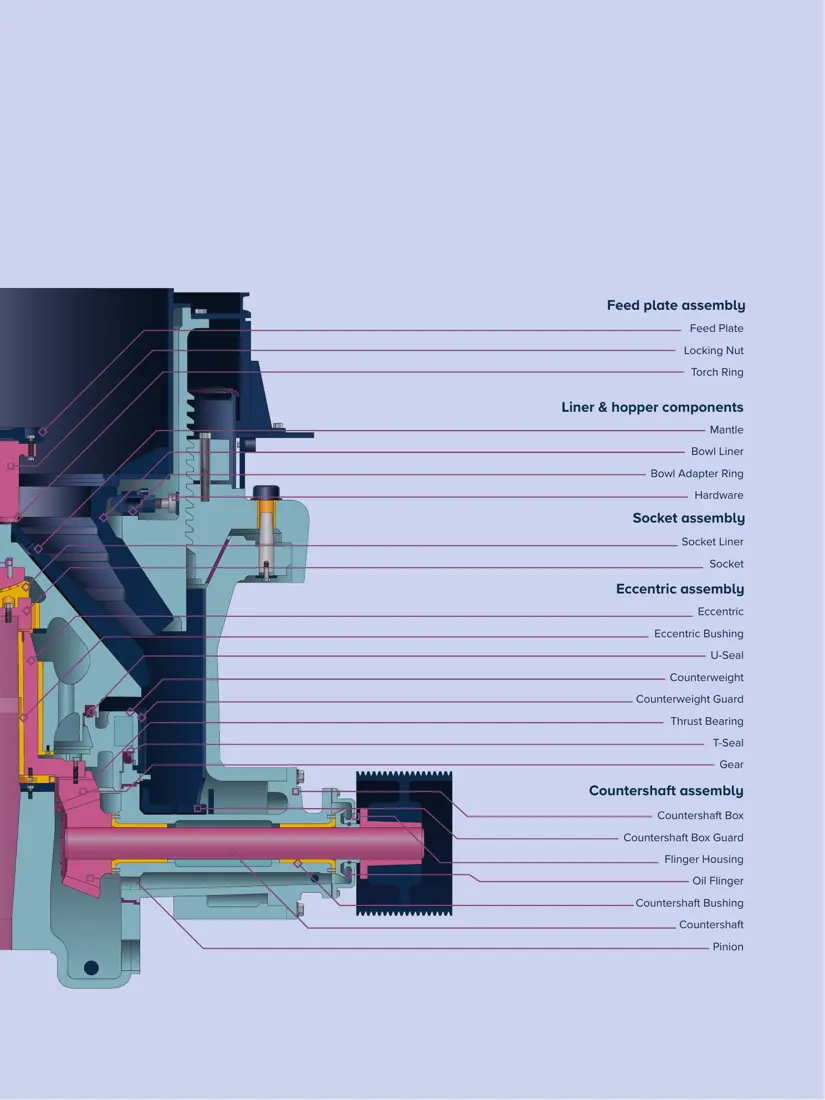

Sección de trituradora de cono y ubicación de piezas B

La trituradora de cono utiliza un movimiento excéntrico del cabezal para variar la cámara entre el manto y el revestimiento del tazón o el cóncavo, reduciendo el material mediante trituración por compresión. Los mantos y los revestimientos de los tazones son las principales piezas de desgaste consumibles. Las placas de alimentación, la protección del marco, los cojinetes de bronce, los sellos y los juegos de engranajes también afectan el funcionamiento continuo. Esta guía identifica piezas de repuesto y desgaste individuales 20 para su selección y adquisición.

Piezas del equipo

Identificación de piezas y detalles técnicos

Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.

Partes individuales

Piezas individuales y de mantenimiento

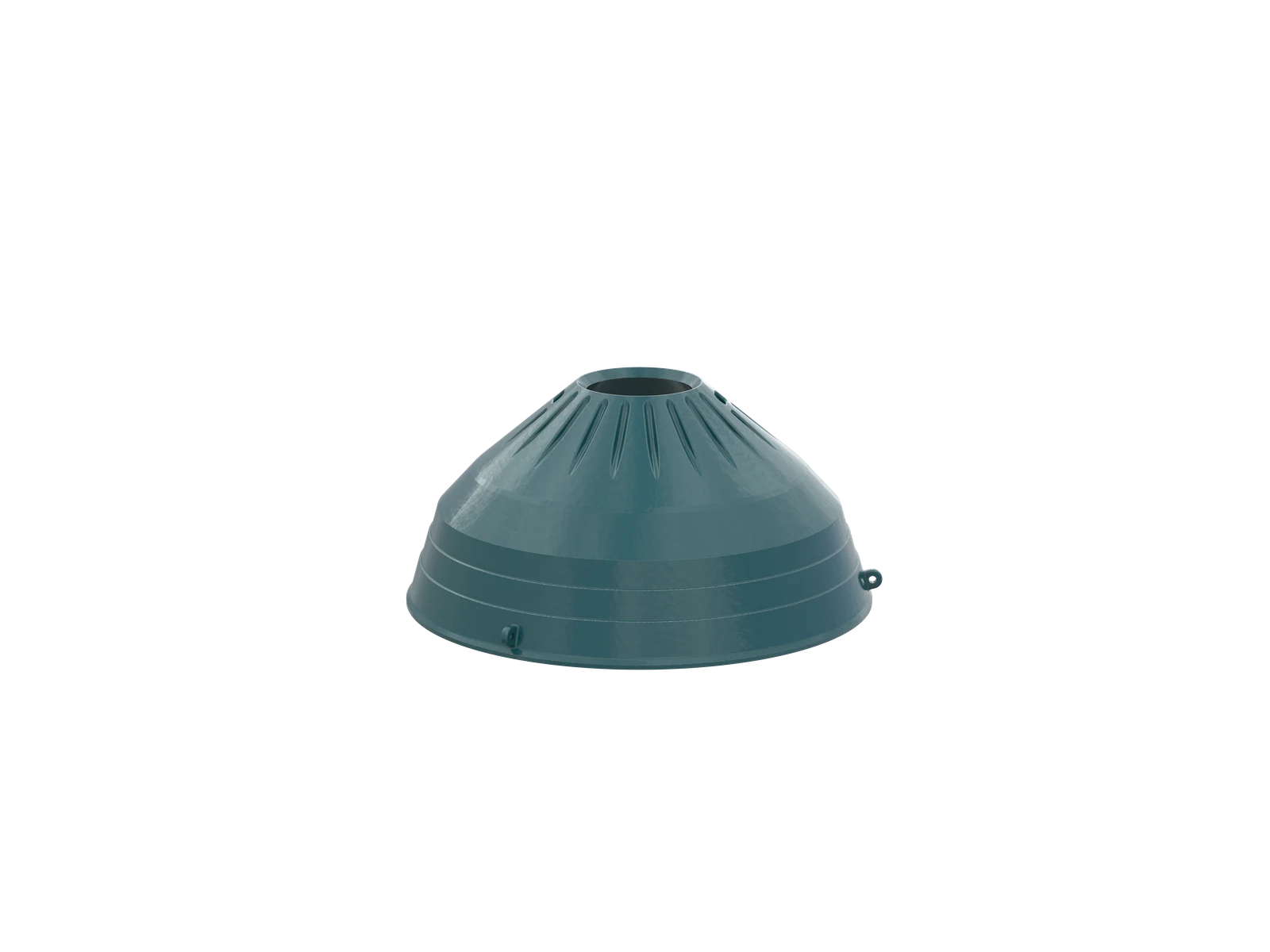

Mantle

Manto / revestimiento del cabezal

Opciones de material: Acero austenítico al manganeso; Se puede utilizar refuerzo compuesto aprobado por OEM para aplicaciones específicas.
Instalación y función: Revestimiento interior de trabajo instalado en el cabezal trituradora.

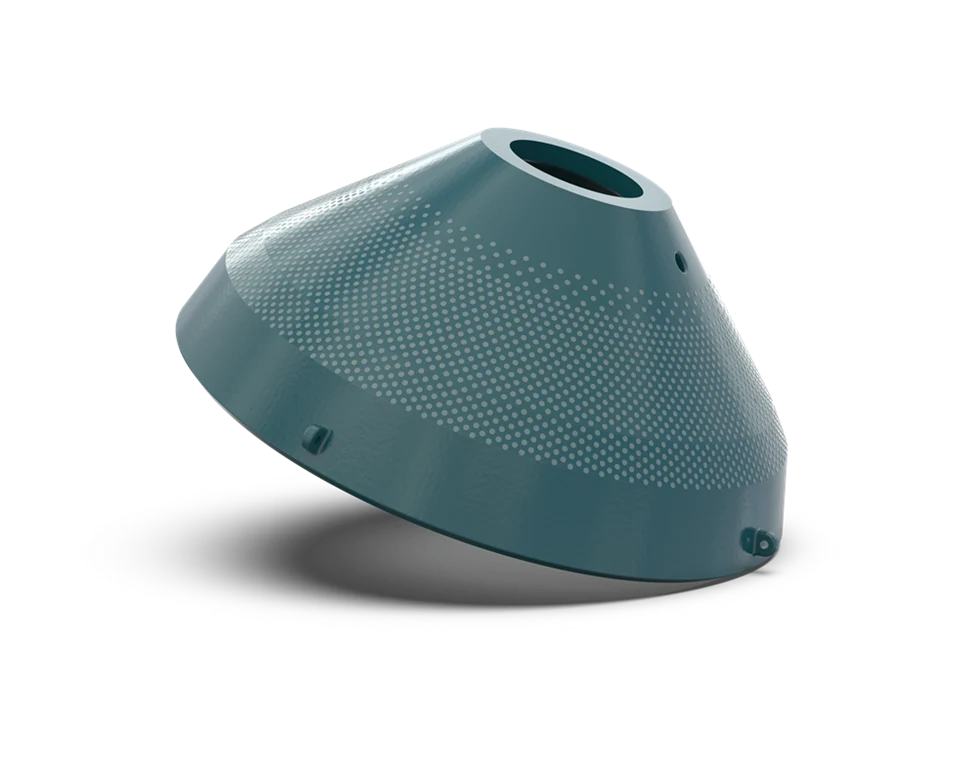

Revestimiento del tazón / cóncavo

Opciones de material: Acero austenítico al manganeso; Se puede utilizar refuerzo compuesto aprobado por OEM para aplicaciones específicas.
Instalación y función: Instalado dentro del recipiente para formar la superficie de trituración exterior.

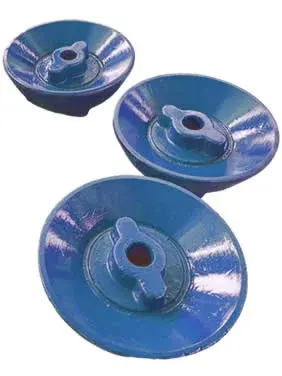

Disco de alimentación / cono distribuidor

Placa de alimentación / cono de alimentación

Opciones de material: Acero al manganeso, acero fundido resistente a la abrasión o acero templado y revenido resistente a la abrasión.
Instalación y función: Distribuye el material de alimentación y protege la parte superior del cabezal de la trituradora
Categoría de mantenimiento: Medium–High

Anillo de corte / anillo de sacrificio

Anillo de corte térmico / anillo de quemado

Opciones de material: Acero con bajo contenido de carbono especificado por OEM o acero de fácil corte
Instalación y función: Asegura el manto y sirve como pieza de sacrificio cortable durante su extracción.
Categoría de mantenimiento: En cada reemplazo o según lo especificado en el plan de mantenimiento.

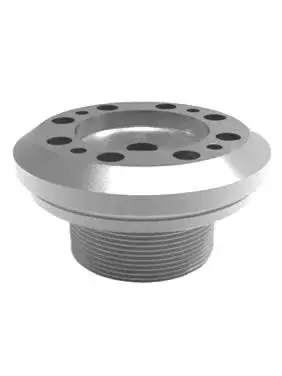

Tuerca de bloqueo / tuerca de la cabeza

Tuerca de bloqueo

Opciones de material: Acero fundido o acero aleado templado y revenido
Instalación y función: Aplica sujeción axial al manto y al anillo del soplete.

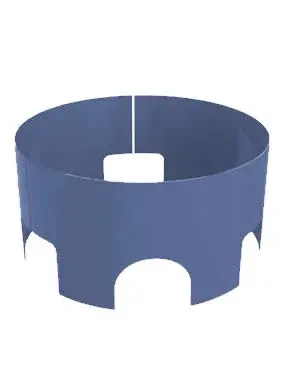

Revestimiento del bastidor principal

Opciones de material: Acero al manganeso o placa resistente a la abrasión templada y revenida.
Instalación y función: Protege las paredes interiores del marco principal y el área de descarga.

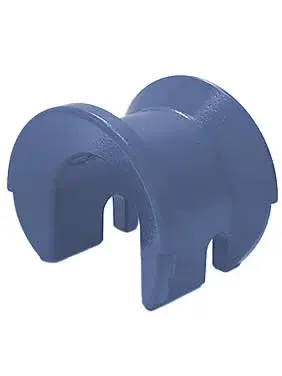

Protector del brazo

Protector de brazo / revestimiento de brazo

Opciones de material: Acero con alto contenido de manganeso, acero fundido resistente al desgaste o placa de desgaste templada y revenida
Instalación y función: Protege los brazos del bastidor principal y las áreas alrededor del contraeje

Protector del contrapeso

Protector / revestimiento de contrapeso

Opciones de material: Acero fundido resistente a la abrasión o placa de desgaste templada y revenida
Instalación y función: Protege el contrapeso y el exterior del conjunto excéntrico.

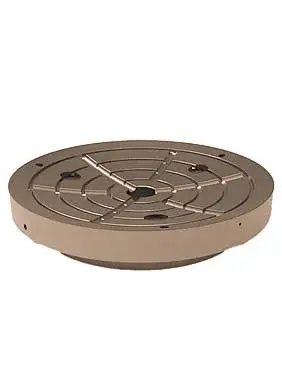

Revestimiento del asiento esférico

Revestimiento del apoyo esférico

Opciones de material: Bronce al estaño, bronce al estaño con plomo u otra aleación de cobre para cojinetes especificados por OEM
Instalación y función: Soporta la superficie de la cabeza esférica y proporciona una interfaz deslizante de baja fricción.

Casquillo superior de la cabeza

Casquillo superior del cabezal

Opciones de material: Aleación de cobre para rodamientos especificada OEM
Instalación y función: Guía el cabezal superior y transporta cargas deslizantes oscilantes.
Categoría de mantenimiento: Low–Medium

Casquillo inferior de la cabeza

Casquillo inferior del cabezal

Opciones de material: Aleación de cobre para rodamientos especificada OEM
Instalación y función: Cojinete deslizante radial principal entre el cabezal y el conjunto excéntrico.

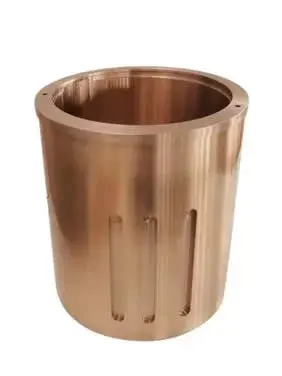

Casquillo excéntrico

casquillo excéntrico

Opciones de material: OEM especificada aleación de cobre con cojinete centrífugo
Instalación y función: Produce movimiento excéntrico y transporta cargas deslizantes con alta presión de contacto.

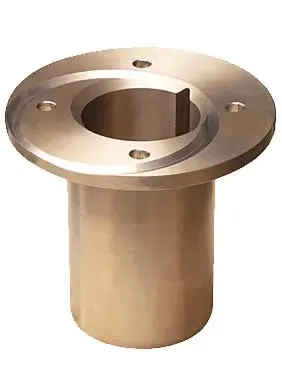

Casquillo del eje de accionamiento

Casquillo del contraeje

Opciones de material: Aleación de cobre para rodamientos especificada OEM
Instalación y función: Admite la rotación de alta velocidad del eje del piñón.
Categoría de mantenimiento: Low–Medium

Cojinete de empuje / placa de empuje

Cojinete de empuje

Opciones de material: Aleación de cobre, material de soporte con respaldo de acero o construcción compuesta especificada por OEM
Instalación y función: Lleva cargas axiales desde el conjunto excéntrico.
Categoría de mantenimiento: Low–Medium

Sello antipolvo de carcasa / anillo de sellado antipolvo

Sello de la cubierta antipolvo

Opciones de material: NBR, HNBR, poliuretano o un elastómero especificado por OEM
Instalación y función: Evita la entrada de polvo en las áreas de ajuste y lubricación.

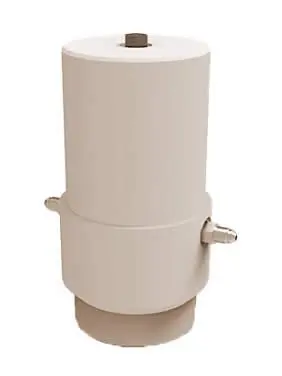

Conjunto de cilindro de bloqueo

Conjunto de cilindro de apriete

Opciones de material: Cilindro y pistón de acero templado y revenido con sellos a juego
Instalación y función: Sujeta el anillo de ajuste o el recipiente alrededor de su circunferencia.
Categoría de mantenimiento: Bajo; más alto para sellos

Pinion

Opciones de material: Acero de aleación carburizado o templado y revenido según la especificación de material de engranaje y tratamiento térmico OEM
Instalación y función: Transmite torque desde el contraeje al engranaje.

Rueda dentada / corona cónica

Engranaje de accionamiento

Opciones de material: Acero de aleación carburizado o templado y revenido, fabricado como un par combinado especificado por OEM
Instalación y función: Impulsa la rotación del conjunto excéntrico.

U-seal

U-Seal

Opciones de material: Elastómero moldeado o material no metálico especificado por OEM
Instalación y función: Funciona con el sello T para separar el polvo de la cavidad de lubricación.

T-seal

T-Seal

Opciones de material: Elastómero moldeado, anillo de polímero segmentado o material especificado OEM
Instalación y función: Forma una interfaz de sellado no metálica con el sello U.

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.

Información sobre materiales

Mantos y revestimientos de tazones: el acero al manganeso se beneficia del endurecimiento por trabajo bajo impacto y compresión. Seleccione Mn18, Mn22 o refuerzo compuesto según la abrasividad, la resistencia a la compresión, la clasificación de alimentación, el perfil de la cámara, la utilización de energía y la capa endurecida real. No sustituya los revestimientos expuestos a fuertes impactos con hierro blanco con alto contenido de cromo sin evaluar.
Placas de alimentación y protección: para acero al manganeso, evalúe la microestructura y la tenacidad tratadas con solución. Para placas de desgaste templadas y revenidas de grado 400–500, compruebe los límites de impacto, los efectos del calor de soldadura y corte, los avellanados y las superficies de sujeción.
Los cojinetes deslizantes de aleación de cobre deben adaptarse al muñón, al lubricante, al juego y a la carga. Además de la composición, controle la solidez de la fundición, la distribución del plomo y el estaño, la dureza, la concentricidad, las ranuras de aceite, el acabado de la superficie y la holgura de funcionamiento. El metal Babbitt no es un sustituto general de una aleación de cobre especificada por OEM.
Juegos de engranajes: controle el engranaje y el piñón como un par combinado, incluida la forma del diente, el ángulo en espiral, el tratamiento térmico, la carcasa endurecida, el acabado de la superficie, el patrón de contacto y el juego. FLS identifica el patrón de contacto como un requisito clave de confiabilidad.
Sellos: seleccione NBR, HNBR, poliuretano y otros materiales para las condiciones de aceite, temperatura, polvo, velocidad superficial y compresión. La geometría, la precarga, las uniones y el desgaste de las piezas acopladas pueden importar más que la dureza por sí sola.
Los anillos de la antorcha son piezas de mantenimiento sacrificadas. Preservar el requisito de diseño original para un corte y extracción seguros; no lo sustituya por acero de alta aleación difícil de cortar sin la aprobación de ingeniería.

Aplicabilidad de la marca

Trituradoras de cono de las series HP y GP (Metso), Symons, CH (Sandvik), H (Telsmith) y Raptor. (FLS).

Aplicaciones industriales

Trituración secundaria y fina de minerales de oro, cobre y hierro; agregados de cantera y construcción; arena y grava; y procesamiento industrial de minerales
