Identifique y adquiera revestimientos, protectores, casquillos, engranajes, sellos y herramientas de mantenimiento específicas para GP Secondary, GP Versatile, GP7 e instalaciones antiguas.
Los modelos GP Secondary con sufijo S sirven principalmente para trituración secundaria gruesa. Los GP Versatile sin S cubren trituración secundaria, terciaria y cuaternaria. Compare revestimientos, casquillos, engranajes y herramientas con modelo completo, cámara, número de serie y revisión del plano.
Los datos GP Secondary y GP Versatile siguen las especificaciones publicadas de Metso (2022). GP7 utiliza los datos de trituradora secundaria del fabricante. Dimensiones y potencia ayudan a identificar repuestos; los parámetros no determinan el plano.
| Model | Serie / aplicación | Peso de máquina desnuda | Power | Abertura máxima de alimentación |
|---|---|---|---|---|
| GP100S | GP para trituración secundaria | 7.7 t | 75–90 kW | 236 mm |
| GP300S | GP para trituración secundaria | 17.1 t | 132–250 kW | 320 mm |
| GP500S | GP para trituración secundaria | 34.3 t | 200–355 kW | 392 mm |
| GP100 | GP versátil | 6.2 t | 75–90 kW | 135 mm |
| GP220 | GP versátil | 11.1 t | 132–220 kW | 204 mm |
| GP330 | GP versátil | 16.6 t | 250–315 kW | 215 mm |
| GP550 | GP versátil | 28.7 t | 250–400 kW | 235 mm |
| GP7 | Trituración secundaria de gran tamaño | 62 t | Up to 560 kW | 450 mm |

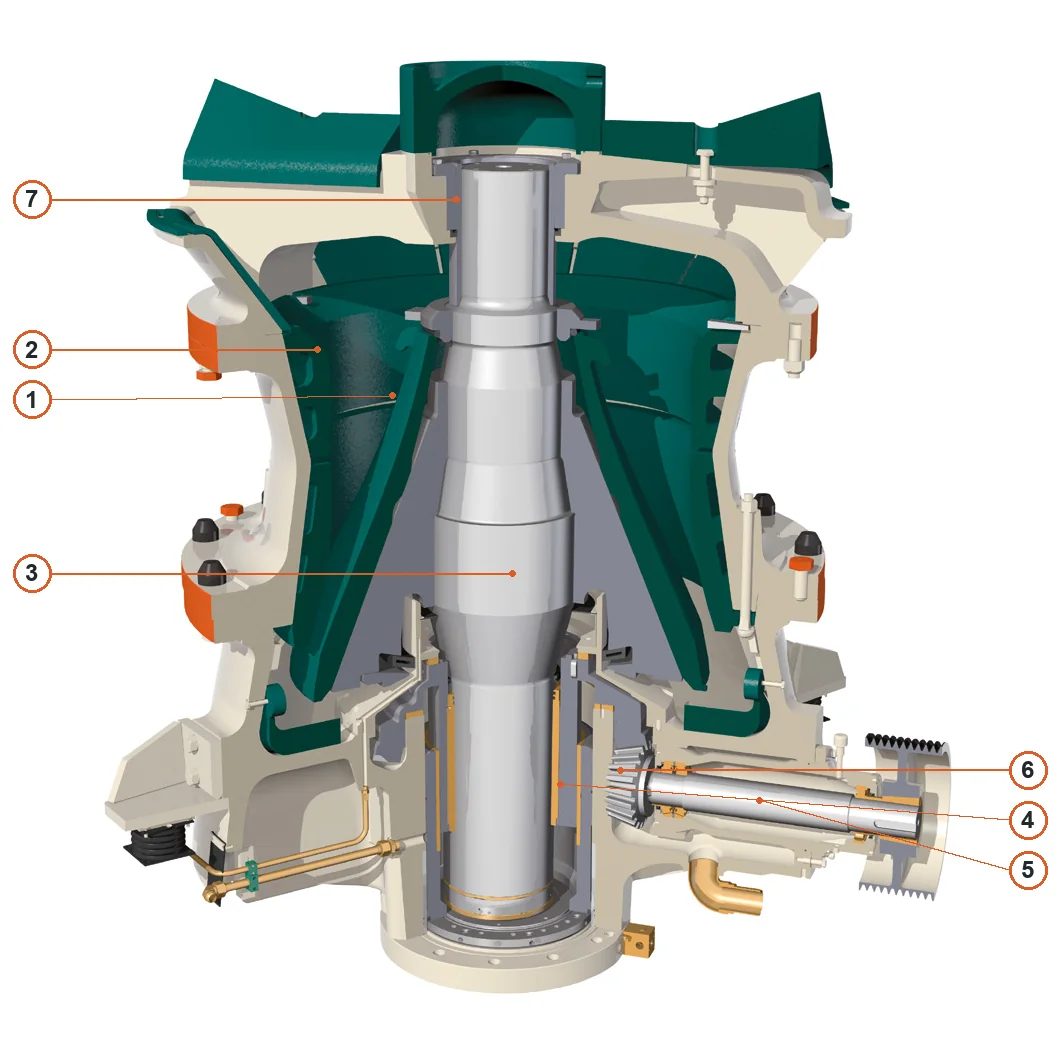

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Mantle | Manto móvil a la izquierda del eje principal | GP versátil |
| 2 | Concave | Cóncavo fijo por fuera del manto | GP versátil |
| 3 | Eje principal | Eje principal vertical central | GP versátil |
| 4 | Casquillo excéntrico | Casquillo excéntrico alrededor de la parte inferior del eje principal | GP versátil |
| 5 | Countershaft | Contraeje horizontal del lado derecho | GP versátil |
| 6 | Pinion | Piñón interior del contraeje | GP versátil |
| 7 | Rodamiento superior | Soporte del eje principal dentro del bastidor superior | GP versátil |

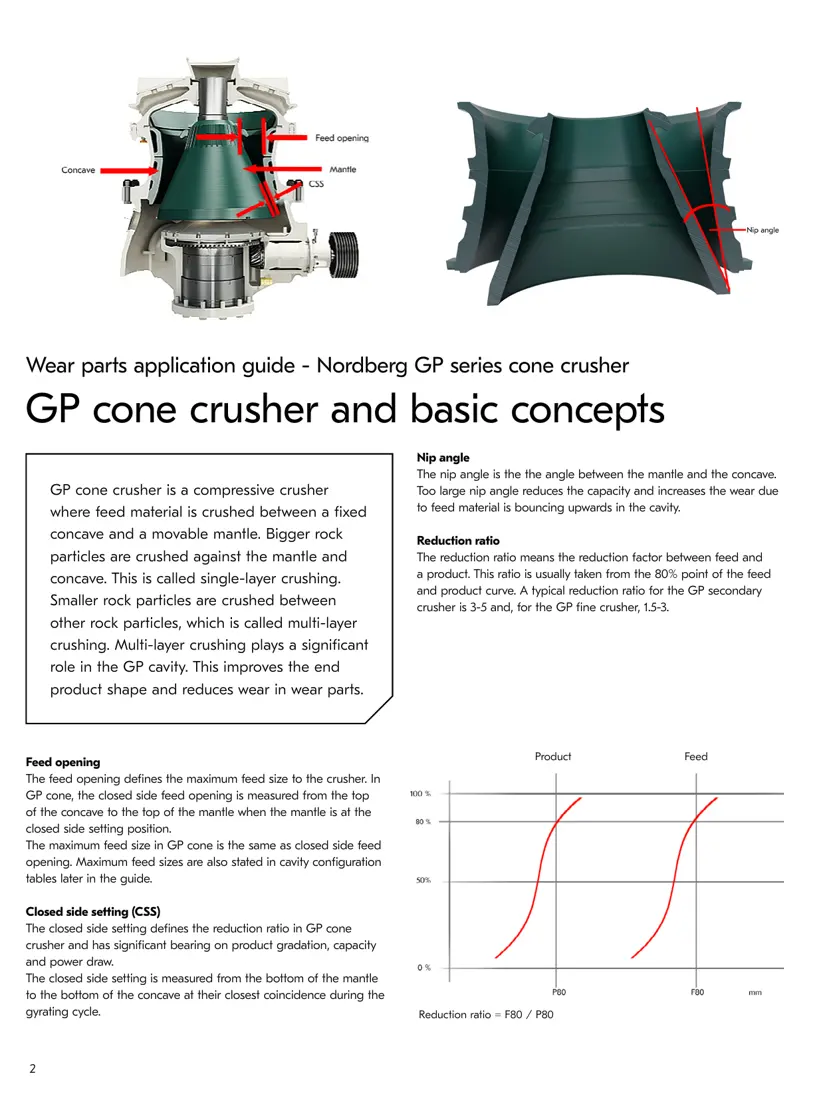

Los cóncavos GP100S, GP300S y GP500S pueden tener secciones superior e inferior. Todos los revestimientos requieren modelo completo, cámara y planos de instalación.
Manto / revestimiento del cabezal
Se mueve con el eje principal y la cabeza, formando la cámara con el cóncavo. Compare configuración S / sin S, cámara, perfil, aberturas superior e inferior y bloqueo.
Ver piezas generales y opciones de materiales →
Revestimiento del tazón / cóncavo
Fijado dentro del bastidor superior, forma la cámara con el manto. Compare pieza única o segmentos superior / inferior, cámara, superficies de sujeción y manto correspondiente.
Ver piezas generales y opciones de materiales →
Cono de alimentación
Recibe impactos directos de alimentación y distribuye material en la cámara. Compare perfil, orificios, retención y ajuste con la parte superior del eje principal.
Ver la página general del cono de alimentación →
Revestimiento del bastidor principal
Protege el interior del bastidor y la zona de impactos de descarga. Compare segmentación, orientación, espesor, orificios y asiento contra el bastidor.
Ver la página general del revestimiento del bastidor →
Protector de brazo
Protegen los brazos del bastidor inferior y los pasos de descarga contra impactos de material y desgaste por deslizamiento. Compare posición del brazo, orientación, perfil y retención.
Ver la página general del protector de brazo →

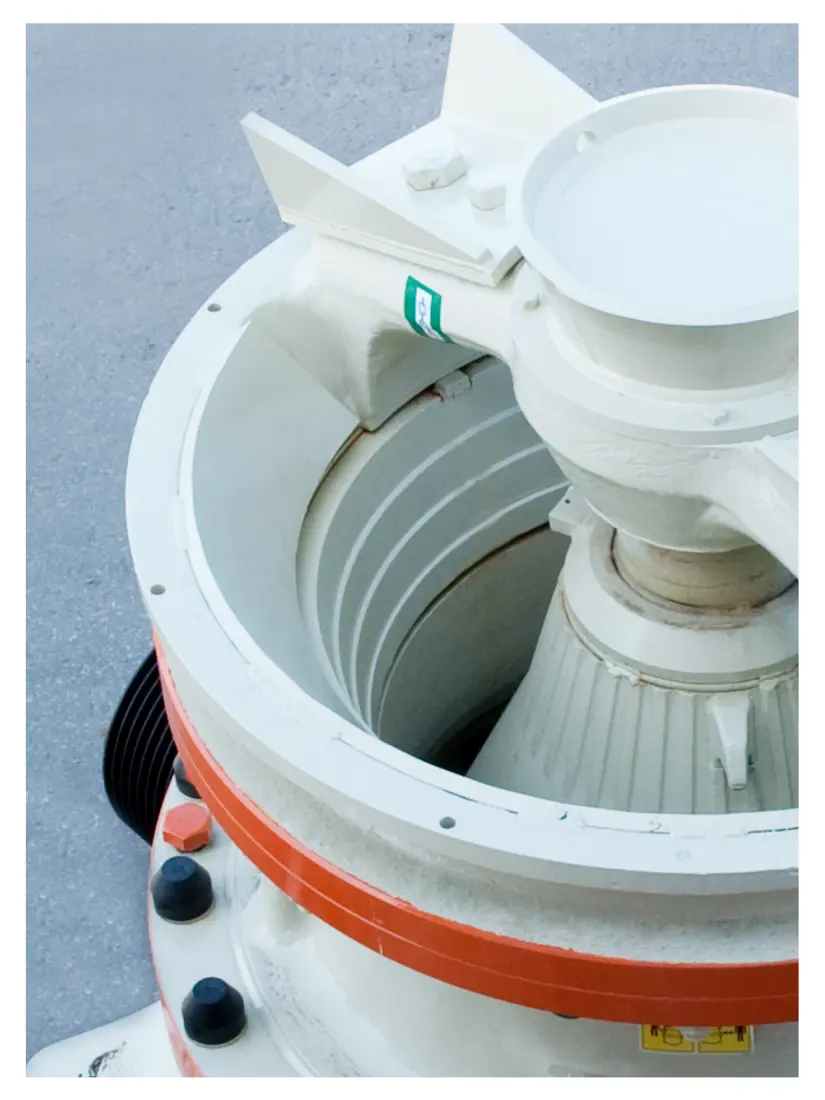

Cono de protección & protecciones del bastidor
Protegen el bastidor y las zonas de alimentación / descarga del flujo abrasivo. Compare posición, perfil curvo, holguras, segmentación y fijación.
Ver piezas generales de protección →GP utiliza un eje principal apoyado en ambos extremos. Compare repuestos con disposición del eje, excéntrico, geometría dental, ajustes, lubricación y número de serie.
Eje principal & componentes de soporte
El eje principal participa en el movimiento de trituración y se apoya en ambos extremos. Compare diámetro del eje, superficies de apoyo, ajustes, conductos de aceite, estado superficial y revisión de instalación.
Ver casquillos generales de apoyo →
Excéntrico & casquillo excéntrico
El excéntrico determina la carrera y proporciona un ajuste deslizante. Compare excentricidad, diámetros interior y exterior, ranuras de aceite, holgura, estructura de fundición y precisión de mecanizado.
Ver casquillos excéntricos generales →
Contraeje, piñón & casquillos
Incluye contraeje, piñón y casquillos. Compare número de dientes, módulo, sentido de giro, diámetro del eje, chaveteros, ranuras de aceite y holguras de trabajo.
Ver casquillos generales del contraeje →Engranaje de accionamiento / engranaje cónico
Engrana con el piñón para accionar el excéntrico. Compare número de dientes, módulo, sentido de giro, distancia de montaje, contacto dental y tratamiento térmico.
Ver engranajes generales de accionamiento →
Pistón en copa & ajuste hidráulico
Proporcionan ajuste de descarga, compensación de desgaste y protección contra sobrecarga. Compare diámetro interior, carrera, presión, interfaces, acumulador y combinación de sellos.
Ver actuadores hidráulicos generales →
Sellos de polvo, aceite & lubricación
Impiden la entrada de polvo y protegen las zonas del eje, la hidráulica y la lubricación. Compare sección, diámetro, ranuras de alojamiento, temperatura, medio y elastómero.
Ver sellos antipolvo generales →Indique modelo completo, serie S o sin S, cámara, plano o datos del modelo instalado, número de serie, ajuste de descarga, fotos de piezas usadas, material y condiciones de operación.
No. GP Secondary y GP Versatile difieren en estructura, cámara y revisión de instalación. Compare modelo completo, cámara, planos y dimensiones físicas.
El acero de alto manganeso es la opción habitual. Pueden evaluarse opciones compuestas resistentes al desgaste según impacto, abrasión y vida útil objetivo. Compare la elección final con las condiciones de operación y los patrones de desgaste.
Proporcione el modelo completo, número de serie, placa de identificación, posición de instalación, fotografías de las piezas instaladas, planos, materiales y condiciones de funcionamiento. Los utilizamos para identificar la pieza, evaluar materiales, organizar la producción en fundiciones certificadas, coordinar el control de calidad y entregar el artículo terminado.
