Serie Nordberg MP
Trituradoras de cono grandes para minería
MP800, MP1000, MP1250, MP3000; MP2500 se incluye como instalación histórica.
Ver la serie MP →Series de trituradoras de cono Metso y modelos instalados
Comience por la serie específica y el modelo instalado; luego identifique piezas de desgaste, repuestos, materiales y planos para la revisión técnica y la cotización.
OEM Categoría de equipo
Identifique la serie antes de comprobar modelos, cámaras y piezas
Las trituradoras de cono Metso incluyen las series actuales HP, HPe, GP, MP y MX y las instalaciones históricas Symons y Omnicone. Esta página enlaza a una página específica de cada serie, sin tratar una estructura genérica de trituradora de cono como un modelo del fabricante.
5Serie de productos actual
2Familias de equipos históricos
6Categorías principales de piezas de desgaste
9Categorías de repuestos
Páginas de series
Abra la página de la serie correspondiente de trituradoras de cono Metso
Cada tarjeta abre una página específica con modelos, dimensiones principales, piezas de desgaste, repuestos e información de compatibilidad.
02
Serie Nordberg HPe
Trituradoras de cono de alto rendimiento de nueva generación
HP200e, HP350e, HP450e, HP600e, HP800e, HP900e.
Ver la serie HPe → 03
Serie Nordberg HP
Trituradoras de cono de alta velocidad consolidadas
HP100, HP200, HP300, HP400, HP500, HP900, HP3, HP4, HP5, HP6.
Ver la serie HP →
04
Serie Nordberg GP
Trituradoras de cono secundarias y versátiles
GP100S, GP300S, GP500S, GP100, GP220, GP330, GP550, GP7.
Ver la serie GP →
05
Serie MX Metso
Trituradoras de cono de acción múltiple
Modelos publicados actualmente: MX3 y MX4.
Ver la serie MX →
06
Symons / Omnicone
Equipos históricos instalados
Serie Symons 2–7 ft; Omnicone 937, 1144, 1352, 1560.
Ver instalaciones históricas →Resumen de modelos
Series actuales y modelos históricos
Los modelos indican la página de serie correspondiente. La fabricación final sigue requiriendo número de serie, perfil de cámara, plano, revisión y estado de modernización.
| Series | Modelos estándar principales / gama instalada | Estado |
|---|---|---|
| Serie Nordberg MP | MP800, MP1000, MP1250, MP3000; modelo histórico MP2500 | Series actuales e instalaciones históricas |
| Serie Nordberg HPe | HP200e, HP350e, HP450e, HP600e, HP800e, HP900e | Serie actual |
| Serie Nordberg HP | HP100, HP200, HP300, HP400, HP500, HP900, HP3, HP4, HP5, HP6 | Serie actual con una amplia base instalada |
| Serie Nordberg GP | GP100S, GP300S, GP500S, GP100, GP220, GP330, GP550, GP7; las instalaciones GP anteriores también siguen en servicio | Series actuales e instalaciones históricas |
| Serie MX Metso | MX3, MX4 | Serie actual |
| Symons / Omnicone | Symons 2, 3, 4, 4¼, 5½, 7 ft; Omnicone 937, 1144, 1352, 1560 | Instalaciones históricas |
Metso

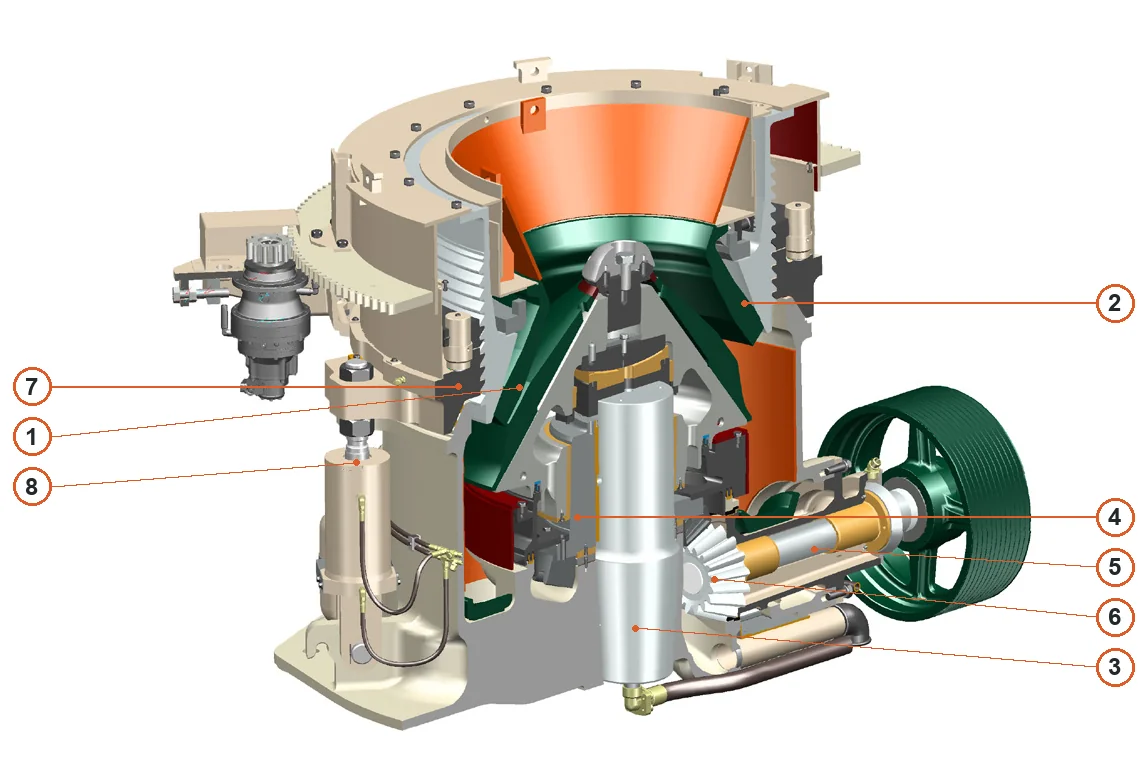

Esquema de ubicación de componentes
Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Mantle | Manto verde sobre el cabezal móvil | Serie Nordberg HP |
| 2 | Revestimiento del cóncavo | Revestimiento fijo del cóncavo frente al manto | Serie Nordberg HP |
| 3 | Eje principal | Eje principal inferior central | Serie Nordberg HP |
| 4 | Eccentric | Excéntrica alrededor del eje principal | Serie Nordberg HP |
| 5 | Countershaft | Contraeje horizontal a la derecha | Serie Nordberg HP |
| 6 | Pinion | Piñón en el extremo interior del contraeje | Serie Nordberg HP |
| 7 | Anillo de ajuste | Anillo de ajuste alrededor del bastidor superior | Serie Nordberg HP |
| 8 | Cilindro de sujeción | Cilindro vertical de sujeción a la izquierda | Serie Nordberg HP |
Piezas de desgaste
Cámara de trituración, alimentación y piezas de protección del bastidor
Las imágenes ilustran categorías genéricas de piezas de trituradoras de cono. Para cada serie Metso, compare perfiles, dimensiones, patrones de taladros, estructuras de montaje y materiales con el modelo, la cámara y los planos.
01
Manto / revestimiento del cabezal
Manto / revestimiento del cabezal
Montado en la cabeza trituradora, el manto resiste alta compresión y abrasión. Compare perfil de cámara, contorno, espesor, bloqueo y plano.
Ver la página de la parte común →
02
Revestimiento del tazón / cóncavo
Revestimiento del tazón / cóncavo
Montado dentro de la taza, forma la cámara con el manto. Compare configuración estándar / cabeza corta, abertura de alimentación, CSS, contorno y superficies de acoplamiento.
Ver la página de la parte común →
03
Placa de alimentación / cono de alimentación
Placa de alimentación / cono de alimentación
Situado sobre la cabeza trituradora, distribuye la alimentación y resiste impactos y desgaste por deslizamiento. Compare perfil, fijación, condiciones de alimentación e interfaces de izado.
Ver la página de la parte común →
04
Revestimientos del bastidor principal
Revestimiento del bastidor principal
Protegen el interior del bastidor principal y la zona de caída de material. Compare segmentación, espesor, orificios, superficies de asiento y dirección de desgaste observada.
Ver la página de la parte común →
05
Protecciones del bastidor y sus brazos
Protecciones del bastidor & sus brazos
Protegen los brazos del bastidor y sus superficies expuestas al material. Compare posición de montaje, orientación izquierda / derecha, orificios y trayectoria del material.
Ver la página de la parte común →06
Protecciones del contrapeso e inferiores
Protecciones del contrapeso & inferiores
Protegen el contrapeso, el bastidor inferior y la zona de descarga. Compare segmentación, holguras, fijaciones y sentido de giro de la máquina.
Ver la página de la parte común →Repuestos
Componentes de soporte, accionamiento, ajuste, hidráulica y sellado
Para conjuntos grandes y piezas de ajuste preciso de cada serie de trituradoras de cono Metso, compruebe por separado el plano y los datos del modelo del fabricante, materiales, tratamiento térmico, dimensiones de interfaz, holguras y requisitos de inspección.
01
Bastidor principal y conjunto del eje principal
Bastidor principal & conjunto del eje principal
Base portante de la máquina y estructura de su eje principal fijo. Compare revisión de fundición, dimensiones del eje, superficies de referencia, interfaces de revestimiento y requisitos de ensayos no destructivos.
Envíe planos y dimensiones →02
Conjunto de taza y anillo de ajuste
Conjunto de taza & anillo de ajuste
Incluye taza, anillo de ajuste, anillo de sujeción, mecanismo de ajuste e interfaces de cilindros de sujeción. Compare configuración estándar / cabeza corta y estado de actualización.
Envíe el modelo y el plano →03
Conjunto de la cabeza
Conjunto de la cabeza
Incluye cabeza, interfaz del manto, conexión de placa de alimentación y estructura de bloqueo. Compare revisión de cabeza, perfil de cámara, casquillos y configuración de contratuerca.
Envíe la disposición general y el plano →
04
Soporte esférico y su revestimiento
Soporte esférico & revestimiento
Sostienen la cabeza bajo cargas de contacto oscilantes. Compare radio esférico, espesor, ranuras de aceite, material y estado de contacto.
Ver la página de la parte común →
05
Conjunto excéntrico y casquillos
Conjunto excéntrico & casquillos
Generan movimiento excéntrico y mantienen los ajustes deslizantes. Compare excentricidad, diámetros interior y exterior, ranuras de aceite, ajustes de interferencia, aleación de cobre e interfaz de engranaje.
Ver la página de la parte común →
06
Caja del contraeje, eje y casquillos
Caja del contraeje, eje & casquillos
Transmiten par del accionamiento al conjunto excéntrico. Compare asientos de cojinetes, chaveteros, conexiones de extremos, sellos y ajustes de casquillos.
Ver la página de la parte común →07
Engranaje y piñón
Engranaje & piñón
Transmiten el par del accionamiento principal. Compare número de dientes, módulo, ángulo de presión, ángulo de hélice, sentido de giro, marcas de pareja, material y tratamiento térmico.
Ver componentes de engranajes →
08
Cilindros de sujeción, liberación de intriturables y componentes hidráulicos
Sujeción, liberación de intriturables & piezas hidráulicas
Mantienen el ajuste y alivian cargas al entrar metal intriturable. Compare revisión del cilindro, presión, carrera, sellos, tuberías y configuración HPU.
Ver la página de la parte común →09
Sellado antipolvo y sistema de lubricación
Sellado antipolvo & sistema de lubricación
Protegen superficies deslizantes y regulan temperatura, filtración y caudal de aceite. Compare tipo de sello, grado de aceite, filtros, bombas, enfriadores y conexiones.
Ver componentes de sellado →Preguntas frecuentes
Preguntas frecuentes
¿Cómo identifico la serie de la trituradora de cono Metso?
Comience por la serie completa, el modelo y el número de serie de la placa; después compruebe la cámara, el método de ajuste, el accionamiento y la estructura del conjunto.
¿Son directamente intercambiables las piezas de distintas series?
La marca o categoría del equipo por sí sola no establece la intercambiabilidad. La compatibilidad requiere información publicada por el fabricante o la comparación de planos, interfaces y dimensiones.
¿Puedo solicitar una cotización sin plano?
Facilite el modelo completo, número de serie, posición de instalación, fotos de la pieza usada, dimensiones principales, material y condiciones de servicio. Un ingeniero podrá determinar las comprobaciones siguientes.
Más páginas de componentes
Consulte descripciones, requisitos de planos y datos de consulta.
- Protector del brazo
- Revestimiento del tazón / cóncavo
- Sistema de casquillos de la trituradora de cono
- Casquillo del eje de accionamiento
- Protector del contrapeso
- Sistema de revestimientos de la cámara de la trituradora de cono
- Rueda dentada / corona cónica
- Casquillo excéntrico
- Disco de alimentación / cono distribuidor
- Sistema de revestimientos protectores del bastidor de la trituradora de cono
- Casquillo inferior de la cabeza
- Revestimiento del bastidor principal
- Mantle
- Pinion
- Revestimiento del asiento esférico
- Casquillo superior de la cabeza
